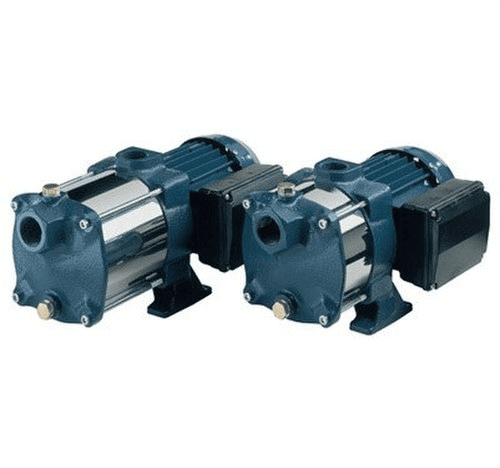

Gruppo di pressione Ebara Compact BM/15G Watercontrol

Il gruppo di pressione Ebara COMPACT BM/15G WATERCONTROL, riferimento 623GP05110710, è un sistema automatico di pressurizzazione composto da un’elettropompa centrifuga multistadio orizzontale da 1,1 kW / 1,5 CV e da un pressurizzatore elettronico WATERCONTROL. È stato progettato appositamente per aumentare la pressione e garantire l’alimentazione automatica dell’acqua in abitazioni unifamiliari, impianti di irrigazione, piccoli giardini e altre applicazioni che richiedono il trasporto di acqua pulita con un apparecchio compatto, silenzioso e a funzionamento automatico.

La pompa COMPACT BM/15G offre prestazioni fino a 7,2 m³/h all’interno della curva idraulica pubblicata da Ebara e raggiunge 22 metri di prevalenza a tale portata. Integra corpo e supporto in ghisa, camicia esterna in acciaio inox AISI 304, giranti e diffusori in tecnopolimero e albero in acciaio inox AISI 416. Il regolatore WATERCONTROL automatizza l’avviamento e l’arresto all’apertura o chiusura dei punti di utilizzo e protegge la pompa dal funzionamento a secco.

Gruppo di pressione automatico per abitazioni e irrigazione

Ebara sviluppa i gruppi di pressione COMPACT per applicazioni in cui è necessario disporre di un’alimentazione automatica dell’acqua o aumentare una pressione di rete insufficiente.

Tra le applicazioni più comuni si trovano:

• Pressurizzazione di abitazioni unifamiliari.
• Aumento di pressione in reti con pressione insufficiente.
• Distribuzione dell’acqua da serbatoi.
• Piccoli impianti di irrigazione e aspersione.
• Lavaggio di veicoli.
• Travaso e movimentazione di acqua pulita.
• Integrazione in determinate macchine e apparecchiature industriali.

La selezione definitiva deve essere effettuata verificando che la portata e la prevalenza richieste dall’impianto rientrino nella curva di funzionamento della pompa.

Pompa centrifuga multistadio orizzontale COMPACT BM/15G

Il gruppo utilizza una elettropompa centrifuga multistadio orizzontale. L’impiego di più stadi idraulici consente di raggiungere pressioni elevate mantenendo un formato compatto, risultando particolarmente adatta alle applicazioni di pressurizzazione.

Ebara evidenzia inoltre la gamma COMPACT per la sua bassa rumorosità, facilità d’uso, struttura robusta e facilità di trasporto.

Potenza di 1,1 kW / 1,5 CV

La COMPACT BM/15G dispone di un motore con una potenza nominale di 1,1 kW, equivalente a 1,5 CV.

Il motore è asincrono a 2 poli con ventilazione forzata ed è predisposto in questa versione per alimentazione monofase.

Alimentazione monofase a 230 V

Il riferimento 623GP05110710 corrisponde alla versione monofase 230 V ±10 %, 50 Hz.

La pompa incorpora:

• Condensatore: 31,5 µF.
• Tensione del condensatore: 450 V.
• Corrente assorbita: circa 7,3 A.
• Protezione termico-amperometrica a riarmo automatico: integrata.

Il gruppo viene fornito con cavo elettrico di collegamento e spina tipo Schuko, semplificando la messa in servizio quando l’impianto elettrico soddisfa le condizioni richieste dal produttore.

Prestazioni idrauliche della COMPACT BM/15G

La tabella ufficiale Ebara mostra l’andamento della prevalenza della pompa in funzione della portata.

• 1,2 m³/h: 59 m.c.a.
• 1,8 m³/h: 58 m.c.a.
• 2,4 m³/h: 56 m.c.a.
• 3,0 m³/h: 54 m.c.a.
• 3,6 m³/h: 51,5 m.c.a.
• 4,8 m³/h: 44,5 m.c.a.
• 6,0 m³/h: 34,5 m.c.a.
• 7,2 m³/h: 22 m.c.a.

Questi valori consentono di dimensionare il gruppo in funzione della portata simultanea richiesta e della pressione o prevalenza che l’impianto deve vincere.

Fino a 7,2 m³/h all’interno della curva pubblicata

Per la COMPACT BM/15G, la tabella tecnica Ebara fornisce prestazioni fino a una portata di 7,2 m³/h, equivalente a 120 l/min, punto in cui la prevalenza è di circa 22 metri.

La portata massima non deve essere confusa con la portata consigliata per qualsiasi impianto: il punto corretto deve essere selezionato considerando le perdite di carico, l’altezza geometrica e la pressione residua necessaria nei punti di utilizzo.

Controllo automatico WATERCONTROL

Questo riferimento incorpora il pressurizzatore elettronico Ebara WATERCONTROL, incaricato di automatizzare il funzionamento della pompa.

Il regolatore rileva la richiesta d’acqua ed esegue automaticamente l'avviamento della pompa all’apertura di un rubinetto o di una valvola. Quando il consumo termina, arresta nuovamente l’elettropompa.

In questo modo, l’utente dispone di un’alimentazione pressurizzata senza dover accendere e spegnere manualmente la pompa.

Protezione contro il funzionamento a secco

Una delle funzioni principali del WATERCONTROL è la protezione della pompa in assenza d’acqua.

Se il dispositivo rileva una condizione di funzionamento a secco, arresta l’elettropompa per contribuire a evitare danni derivanti dal funzionamento senza il liquido necessario a raffreddare e lubrificare i componenti idraulici.

Il regolatore dispone inoltre di indicatori luminosi di stato e di pulsante di riarmo.

Pressione di avviamento di 1,5 bar

Il WATERCONTROL utilizzato da Ebara presenta una pressione di avviamento di 1,5 bar.

Questa pressione di avviamento è fissa nel modello WATERCONTROL e non prevede la regolazione della pressione di inserzione.

Occorre tenere conto di questa caratteristica nella progettazione dell’impianto, soprattutto quando esiste un dislivello considerevole tra la pompa e i punti di utilizzo.

WATERCONTROL per pompe fino a 1,1 kW

Le specifiche del pressurizzatore elettronico WATERCONTROL sono:

• Alimentazione: 230 V monofase ±10 %.
• Frequenza: 50/60 Hz.
• Corrente massima: 10 A.
• Potenza massima della pompa: 1,1 kW.
• Pressione di avviamento: 1,5 bar.
• Pressione massima: 10 bar.
• Temperatura massima: 60 °C per il regolatore.
• Protezione: IP65.
• Manometro: incluso.
• Connessione: 1".

La potenza massima ammessa dal WATERCONTROL coincide con gli 1,1 kW della pompa COMPACT BM/15G installata in questo gruppo.

Sistema a velocità fissa

Il COMPACT BM/15G WATERCONTROL è un gruppo di pressione a velocità fissa. Il WATERCONTROL automatizza l’avviamento e l’arresto dell’elettropompa, ma non funge da inverter di frequenza.

Pertanto, la pressione disponibile durante il funzionamento varia in funzione della portata secondo la curva idraulica della pompa.

Pressione massima di esercizio di 10 bar

La pompa COMPACT ammette una pressione massima di esercizio di 10 bar.

L’impianto idraulico deve incorporare gli elementi necessari per garantire che non vengano superati i limiti stabiliti per la pompa, il regolatore e gli altri componenti collegati.

Acqua pulita fino a 40 °C

Ebara stabilisce per la gamma COMPACT una temperatura massima del liquido pompato di 40 °C.

Il gruppo è destinato principalmente al movimento e alla pressurizzazione di acqua pulita. Non deve essere impiegato per liquidi chimicamente aggressivi, acque con solidi o fluidi le cui caratteristiche non siano compatibili con i materiali della pompa.

Corpo pompa in ghisa

L’elettropompa utilizza una costruzione robusta con diversi materiali selezionati in base alla funzione di ciascun componente:

• Corpo pompa: ghisa.
• Supporto: ghisa.
• Camicia esterna: acciaio inox AISI 304.
• Giranti: tecnopolimero.
• Diffusori: tecnopolimero.
• Albero: acciaio inox AISI 416.
• Tenuta meccanica: carbonio / ceramica / NBR.

Camicia esterna in acciaio inox AISI 304

La camicia esterna in acciaio inox AISI 304 offre resistenza e protezione al gruppo idraulico, combinandosi con il corpo e il supporto in ghisa utilizzati nella serie COMPACT.

Protezione elettrica IP44 della pompa

Il motore della COMPACT BM/15G presenta un grado di protezione IP44 e isolamento elettrico classe F.

Il regolatore WATERCONTROL, invece, dispone di una protezione superiore IP65.

Queste classificazioni non eliminano la necessità di installare l’apparecchio in un luogo idoneo, protetto da allagamenti, gelo e altre condizioni ambientali che possano influire sul suo funzionamento.

Connessione di aspirazione G 1¼"

La pompa COMPACT BM/15 dispone di una connessione di aspirazione G 1¼".

La connessione di mandata della stessa elettropompa è G 1", misura compatibile con il pressurizzatore WATERCONTROL installato in uscita.

• Aspirazione della pompa: G 1¼".
• Mandata della pompa: G 1".
• Connessione del WATERCONTROL: 1".

Il corretto dimensionamento della tubazione di aspirazione è particolarmente importante per evitare eccessive perdite di carico e problemi di funzionamento della pompa.

Pompa compatta e silenziosa

Ebara caratterizza i suoi gruppi COMPACT come apparecchi a bassa rumorosità, di dimensioni contenute e con struttura resistente.

Queste caratteristiche ne facilitano l’utilizzo in impianti domestici in cui il gruppo deve essere collocato in locali tecnici, garage o altre zone vicine all’abitazione.

Dimensioni dell’elettropompa BM/15

L’elettropompa COMPACT BM/15 monofase utilizzata come base del gruppo presenta una lunghezza di circa 438 mm e un peso di circa 15,9 kg, senza considerare il regolatore WATERCONTROL e gli altri elementi aggiunti al complesso.

Questi valori si riferiscono specificamente alla pompa e non devono essere interpretati come dimensioni o peso totali del gruppo completo assemblato.

Alimentazione da serbatoio o rete con pressione insufficiente

Ebara prevede il gruppo COMPACT per la distribuzione di acqua in pressione da un serbatoio, sia in impianti con determinate condizioni di aspirazione sia in carico, e per rinforzare reti che non forniscono pressione sufficiente.

L’impianto di aspirazione deve essere progettato con attenzione per evitare ingressi d’aria, perdite di carico elevate o condizioni che possano provocare cavitazione.

Accumulo minimo

Questa versione con WATERCONTROL utilizza un regolatore elettronico invece di un vaso di espansione di grande capacità. Ebara la classifica come una soluzione a accumulo minimo.

Ciò consente di disporre di un gruppo compatto e semplifica il complesso rispetto alle versioni COMPACT dotate di serbatoi di accumulo da 20, 24 o 50 litri.

Caratteristiche tecniche dell’Ebara 623GP05110710

• Marca: Ebara.
• Riferimento: 623GP05110710.
• Modello: COMPACT BM/15G WATERCONTROL.
• Tipo: gruppo di pressione domestico automatico.
• Numero di pompe: 1.
• Tipo di pompa: centrifuga multistadio orizzontale.
• Regolazione: pressurizzatore elettronico WATERCONTROL.
• Velocità: fissa.
• Potenza: 1,1 kW.
• Potenza equivalente: 1,5 CV.
• Alimentazione: monofase 230 V ±10 %.
• Frequenza: 50 Hz nella pompa.
• Corrente assorbita dalla pompa: 7,3 A.
• Condensatore: 31,5 µF / 450 V.
• Portata massima riportata in curva: 7,2 m³/h.
• Prevalenza a 7,2 m³/h: 22 m.c.a.
• Prevalenza a 6 m³/h: 34,5 m.c.a.
• Prevalenza a 4,8 m³/h: 44,5 m.c.a.
• Prevalenza a 3 m³/h: 54 m.c.a.
• Prevalenza a 1,2 m³/h: 59 m.c.a.
• Pressione massima di esercizio: 10 bar.
• Temperatura massima del liquido: 40 °C.
• Corpo pompa: ghisa.
• Supporto: ghisa.
• Camicia esterna: acciaio inox AISI 304.
• Giranti e diffusori: tecnopolimero.
• Albero: acciaio inox AISI 416.
• Tenuta meccanica: carbonio / ceramica / NBR.
• Motore: asincrono a 2 poli.
• Ventilazione: forzata.
• Isolamento: classe F.
• Protezione della pompa: IP44.
• Protezione termico-amperometrica: integrata, con riarmo automatico.
• Connessione di aspirazione: G 1¼".
• Connessione di mandata della pompa: G 1".
• Peso della pompa: circa 15,9 kg.
• Lunghezza della pompa: circa 438 mm.

Caratteristiche del pressurizzatore WATERCONTROL

• Funzionamento: avviamento e arresto automatici in base alla richiesta.
• Protezione contro la mancanza d’acqua: sì.
• Pressione di avviamento: 1,5 bar.
• Regolazione della pressione di inserzione: no.
• Pressione massima: 10 bar.
• Alimentazione: 230 V monofase ±10 %.
• Frequenza: 50/60 Hz.
• Corrente massima: 10 A.
• Potenza massima della pompa: 1,1 kW.
• Temperatura massima: 60 °C.
• Protezione: IP65.
• Manometro: sì.
• Connessione: 1".
• Indicatori luminosi di funzionamento: sì.
• Pulsante di riarmo: sì.

Gruppo di pressione Ebara per alimentazione automatica dell’acqua

Il Ebara COMPACT BM/15G WATERCONTROL combina una pompa multistadio da 1,5 CV con regolazione elettronica automatica, offrendo una soluzione compatta per impianti che devono aumentare la pressione o distribuire acqua da un serbatoio.

La sua curva idraulica consente di raggiungere fino a 7,2 m³/h, mentre la costruzione con corpo in ghisa, camicia AISI 304 e albero inox è orientata a garantire robustezza nelle applicazioni con acqua pulita. Il WATERCONTROL automatizza avviamento e arresto, incorpora il manometro e protegge dalla mancanza d’acqua, semplificando l’uso quotidiano del gruppo.

Per le sue prestazioni, risulta particolarmente adatto alla pressurizzazione domestica, alle abitazioni unifamiliari, all’irrigazione di giardini e ad altre applicazioni di alimentazione di acqua pulita che rientrino nella sua curva di portata e pressione.
