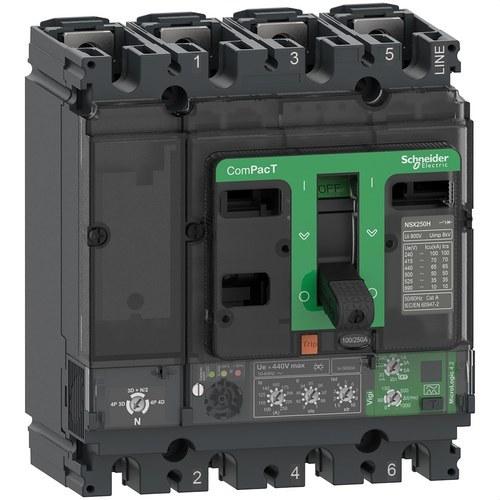

Interruttore automatico ComPacT NSX160F 36kA AC 4P4R 160A Micrologic 4.2

L'interruttore automatico ComPacT NSX160F di Schneider Electric (referenza C16F44V160) è una soluzione avanzata per proteggere le installazioni elettriche da sovraccarichi, cortocircuiti e dispersioni a terra. Questo interruttore a 4 poli e 4 relè è progettato per offrire prestazioni ottimali in una varietà di applicazioni standard e specifiche, combinando tecnologia avanzata con un design ergonomico e facile da installare.

Con una capacità di interruzione di 36 kA a 415 V CA, questo interruttore automatico è in grado di gestire correnti di guasto elevate, garantendo sicurezza e prestazioni in ambienti di distribuzione elettrica. Funziona con una corrente nominale di 160 A a 40 °C, assicurando una capacità sufficiente per installazioni di media e alta potenza. Inoltre, opera a una tensione nominale di 440 V CA con una frequenza di 50/60 Hz, rendendolo adatto per una vasta gamma di reti e applicazioni industriali.

Il ComPacT NSX160F è dotato di un'unità di controllo elettronica Micrologic 4.2, che incorpora protezione regolabile contro le dispersioni a terra. Questa unità offre funzioni avanzate di protezione, come ritardo lungo e corto, e una protezione istantanea fissa, assicurando una risposta rapida ed efficiente di fronte a possibili guasti nel sistema elettrico. La tecnologia LSoIR garantisce che l'interruttore possa gestire situazioni di sovraccarico, cortocircuito e dispersioni a terra con grande precisione, fornendo una maggiore protezione agli apparecchi e alle persone.

Dati tecnici principali:

• Numero di poli: 4P (4 relè)
• Corrente nominale: 160 A a 40 °C
• Tensione nominale di utilizzo: 440 V AC 50/60 Hz
• Capacità di interruzione massima:
  • 85 kA a 220-240 V CA
  • 36 kA a 380-415 V CA
  • 35 kA a 440 V CA
  • 8 kA a 660-690 V CA
• Dimensioni: 140 mm (larghezza) x 161 mm (altezza) x 86 mm (profondità)

Il design di questo interruttore è stato ottimizzato per facilitare l'installazione e la gestione. Una delle sue caratteristiche distintive è la sua nuova leva ergonomica, che facilita le operazioni manuali, permettendo un azionamento rapido e sicuro dell'interruttore. Inoltre, la piastra frontale è stata ridisegnata per migliorare l'ergonomia, offrendo un'esperienza di installazione più comoda e riducendo i tempi di montaggio fino al 40%, il che è particolarmente vantaggioso per i quadristi.

Questo interruttore automatico è compatibile con una vasta gamma di accessori opzionali, permettendogli di adattarsi a diverse configurazioni e necessità specifiche di ogni installazione. Inoltre, è conforme alle principali normative internazionali, inclusi IEC 60947, CCC ed EAC, garantendo la sua idoneità per l'uso in varie applicazioni e mercati internazionali, comprese le applicazioni marine.

Vantaggi principali:

• Alta capacità di interruzione: Con una capacità di 36 kA a 415 V CA, questo interruttore è adatto per proteggere le installazioni elettriche con elevati requisiti di sicurezza.
• Protezione regolabile contro le dispersioni a terra: L'unità di controllo Micrologic 4.2 offre protezione regolabile contro le dispersioni a terra, garantendo una risposta rapida ed efficiente in caso di guasti elettrici.
• Design ergonomico: La nuova leva ergonomica e la piastra frontale ottimizzata facilitano l'installazione e l'operazione manuale dell'interruttore, riducendo il tempo di cablaggio fino al 40%.

Il ComPacT NSX160F fa parte dell'architettura EcoStruxure Power di Schneider Electric, consentendo un'integrazione completa in sistemi avanzati di gestione energetica. Grazie a questa integrazione, gli utenti possono monitorare, controllare e ottimizzare le prestazioni del sistema elettrico, garantendo una maggiore efficienza e sicurezza.

Conformità normativa:

Questo interruttore automatico è conforme alle principali normative internazionali, assicurando che sia stato progettato e testato per operare con i più alti standard di sicurezza e prestazioni. Tra queste normative si trovano IEC 60947, CCC, EAC e le specifiche marine, rendendolo una scelta adeguata per applicazioni offshore o in ambienti con condizioni estreme.

Applicazioni consigliate:

• Sistemi di distribuzione elettrica in ambienti industriali e commerciali.
• Protezione dei circuiti elettrici da sovraccarichi, cortocircuiti e dispersioni a terra.
• Applicazioni standard e specifiche nei settori industriali, commerciali e marini.
