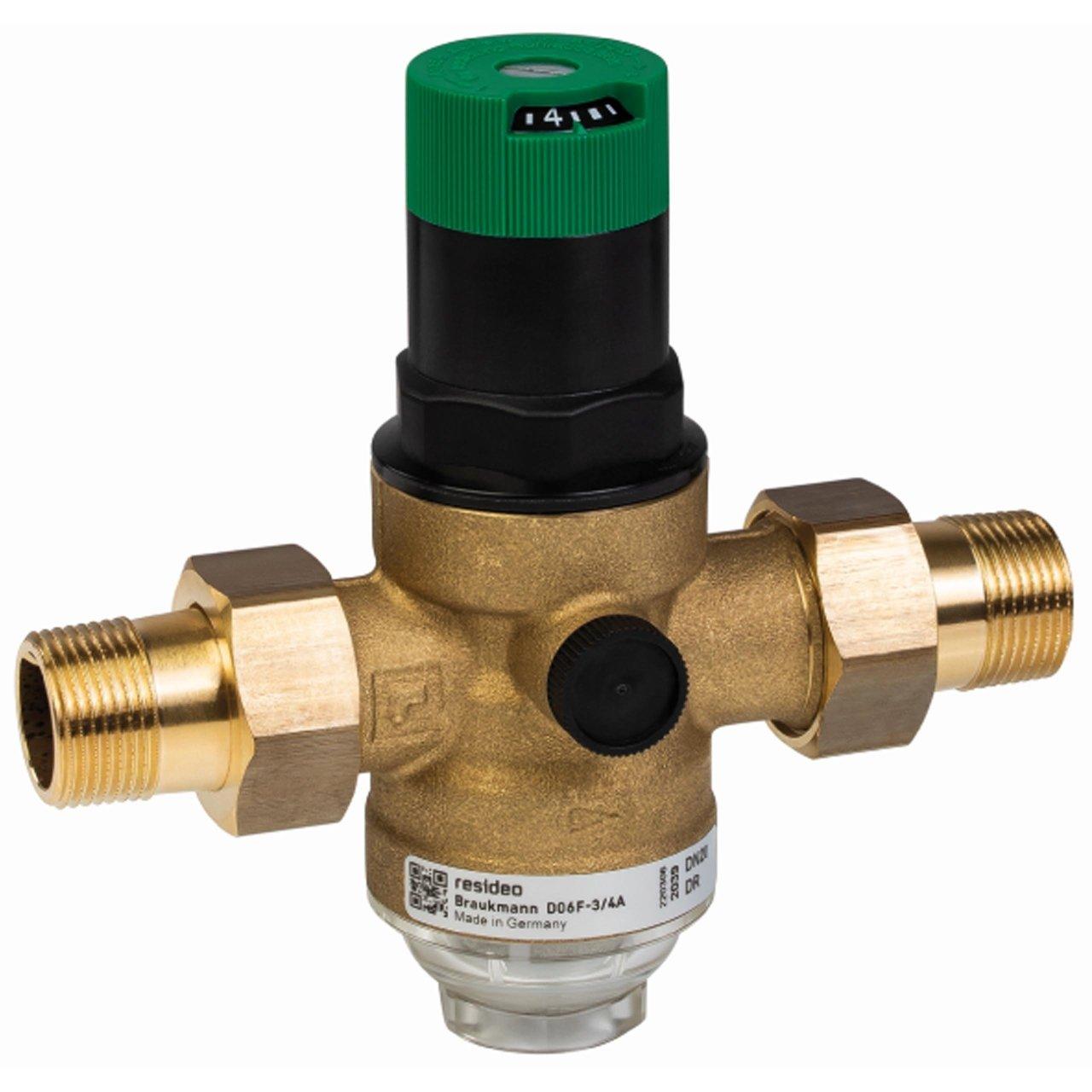

Valvola riduttrice di pressione con filtro e bicchiere trasparente 1/2"

La valvola riduttrice di pressione Resideo D06F-1/2A è progettata per ridurre e stabilizzare la pressione negli impianti di acqua potabile, contribuendo a proteggere tubazioni, rubinetteria, elettrodomestici e altri componenti da pressioni eccessive della rete. Questa versione integra connessioni filettate da 1/2", diametro nominale DN15, filtro fine integrato e bicchiere trasparente, consentendo di combinare regolazione della pressione e filtrazione in un unico dispositivo compatto.

La D06F-1/2A offre un valore Kvs di 2,4 m³/h, ammette una pressione massima di ingresso di 16 bar e consente di regolare la pressione di uscita tra 1,5 e 6 bar. Viene fornita preimpostata a 3 bar e utilizza un sistema a sede bilanciata che mantiene stabile la pressione a valle anche in presenza di importanti variazioni della pressione di alimentazione.

Caratteristiche principali della Resideo D06F-1/2A

• Marca: Resideo.
• Gamma: Braukmann D06F.
• Riferimento: D06F-1/2A.
• Tipo: valvola riduttrice di pressione a sede bilanciata.
• Applicazione: impianti di acqua potabile.
• Connessione: R 1/2".
• Diametro nominale: DN15.
• Tipo di connessione: set di raccordi filettati esterni in ingresso e in uscita.
• Kvs: 2,4 m³/h.
• Pressione massima di ingresso: 16 bar con bicchiere trasparente.
• Pressione di uscita: regolabile tra 1,5 e 6 bar.
• Preimpostazione di fabbrica: 3 bar.
• Caduta minima di pressione: 1 bar.
• Filtro: filtro fine integrato.
• Maglia del filtro: 0,16 mm.
• Materiale del filtro: acciaio inox.
• Bicchiere del filtro: materiale sintetico trasparente.
• Corpo: ottone resistente alla dezincificazione.
• Scala di regolazione: integrata.
• Connessioni per manometro: su entrambi i lati del corpo.

Riduzione stabile della pressione dell'acqua

La funzione principale della Resideo D06F è ridurre una pressione di alimentazione elevata a un livello adatto all'impianto a valle. Mantenendo una pressione di esercizio controllata, contribuisce a evitare danni da sovrapressione e a ridurre sollecitazioni inutili sui diversi elementi dell'impianto.

Una pressione correttamente regolata aiuta anche a ridurre il consumo d'acqua e minimizzare i rumori di flusso nelle tubazioni e nella rubinetteria. Questi vantaggi sono particolarmente interessanti in abitazioni o edifici in cui la pressione di rete è superiore al necessario o presenta oscillazioni nel corso della giornata.

Sede bilanciata contro le fluttuazioni della rete

La valvola utilizza un sistema di regolazione mediante molla e diaframma con pressione di ingresso bilanciata. Quando la pressione a valle diminuisce a causa del consumo d'acqua, la forza della molla provoca l'apertura della valvola fino a ristabilire l'equilibrio con il diaframma.

Grazie a questo principio di funzionamento, le variazioni della pressione a monte hanno un'influenza minima sulla pressione impostata in uscita, garantendo un'alimentazione più stabile ai punti di utilizzo.

Pressione regolabile da 1,5 a 6 bar

La pressione di uscita può essere impostata in un intervallo da 1,5 a 6 bar. La manopola superiore integra una scala che consente di visualizzare direttamente il valore selezionato e facilita la regolazione durante la messa in servizio.

La valvola viene fornita con una pressione di uscita preimpostata a 3 bar. Questo valore può essere modificato successivamente per adattarlo ai requisiti specifici dell'impianto, nel rispetto delle condizioni di esercizio indicate da Resideo.

Filtro fine integrato in acciaio inox

Oltre a regolare la pressione, la D06F-1/2A incorpora un filtro fine in acciaio inox con maglia da 0,16 mm. Questo elemento aiuta a trattenere le piccole particelle presenti nell'acqua prima che attraversino il meccanismo interno di regolazione.

L'integrazione del filtro nel corpo del gruppo riduce il numero di componenti necessari e facilita la protezione della sede e della cartuccia interna dalle impurità.

Bicchiere trasparente per facilitare l'ispezione

Questa variante è dotata di un bicchiere filtro trasparente, una caratteristica particolarmente pratica durante le operazioni di manutenzione. Potendo visualizzare dall'esterno lo stato dell'elemento filtrante, è possibile individuare facilmente l'accumulo di sporco e stabilire quando sia opportuno effettuare una pulizia.

Con il bicchiere trasparente, la pressione massima di ingresso specificata da Resideo è di 16 bar. Se il dispositivo può essere esposto a radiazioni UV o a vapori di solventi, il produttore raccomanda di utilizzare il bicchiere in ottone compatibile con la gamma.

Connessione da 1/2" e Kvs 2,4

Il riferimento D06F-1/2A corrisponde alla versione DN15 con connessione R da 1/2". La variante A viene fornita con raccordi filettati esterni in ingresso e in uscita, facilitando sia il montaggio iniziale sia lo smontaggio in futuri interventi di manutenzione.

Per questa misura, Resideo dichiara un Kvs di 2,4 m³/h. Questo valore va considerato insieme alla portata richiesta e alla perdita di carico disponibile in fase di dimensionamento dell'impianto.

Corpo in ottone resistente alla dezincificazione

Il corpo è realizzato in ottone resistente alla dezincificazione, mentre i raccordi di connessione sono in ottone. La cassa della molla e la manopola di regolazione utilizzano materiale sintetico di alta qualità.

La cartuccia interna incorpora un diaframma in EPDM, anche le guarnizioni sono in EPDM e la molla di regolazione è realizzata in acciaio. Inoltre, la molla rimane separata dall'acqua potabile durante il funzionamento.

Cartuccia interna sostituibile

Il gruppo interno di regolazione può essere sostituito completamente. Questa costruzione facilita le operazioni di manutenzione e consente di rinnovare i principali componenti funzionali senza dover necessariamente sostituire l'intero corpo valvola installato nella tubazione.

La possibilità di sostituire la cartuccia, il filtro e altri elementi di servizio contribuisce a semplificare la manutenzione periodica dell'impianto.

Predisposta per l'installazione del manometro

Il corpo della valvola dispone di connessioni per manometro su entrambi i lati, facilitando la verifica diretta della pressione regolata. Il manometro è fornito come accessorio e non fa parte della dotazione standard di questo riferimento.

La combinazione della scala graduata integrata e di un manometro opzionale consente di regolare e verificare con precisione la pressione a valle durante la messa in servizio e le verifiche periodiche.

Temperatura di esercizio

La versione D06F-1/2A con bicchiere trasparente è specificata per lavorare con acqua a una temperatura massima fino a 40 °C nelle condizioni indicate da Resideo. La documentazione tecnica stabilisce inoltre una temperatura massima di 30 °C per le condizioni previste specificamente dalla norma EN 1567.

La temperatura ambiente ammessa è compresa tra 5 e 55 °C, in un ambiente pulito, asciutto e protetto dal gelo.

Installazione orizzontale o verticale

La valvola può essere installata in posizione orizzontale o verticale. Resideo raccomanda di installare valvole di intercettazione, collocare il dispositivo in un punto facilmente accessibile e protetto dal gelo e lasciare spazio sufficiente per la lettura del manometro, l'ispezione del bicchiere e le operazioni di manutenzione.

A valle del riduttore deve essere previsto un tratto rettilineo di tubazione pari ad almeno cinque volte il diametro nominale, secondo le raccomandazioni della EN 806-2. L'apparecchio richiede inoltre manutenzione periodica in conformità alla EN 806-5.

Funzionamento silenzioso

Per le misure fino a 1 1/4", compreso questo modello da 1/2", Resideo indica una classificazione a basso livello sonoro LGA gruppo 1 senza limitazioni. La riduzione e la stabilizzazione della pressione aiutano inoltre a diminuire i rumori idraulici associati a pressioni eccessive nell'impianto.

Dimensioni della Resideo D06F-1/2A

• Connessione: R 1/2".
• Diametro nominale: DN15.
• Lunghezza totale L: 140 mm.
• Lunghezza I: 80 mm.
• Altezza superiore H: 89 mm.
• Altezza inferiore h: 58 mm.
• Altezza totale approssimativa: 147 mm.
• Diametro del bicchiere D: 54 mm.
• Peso: circa 0,8 kg.

Dati tecnici della valvola riduttrice Resideo D06F-1/2A

• Produttore: Resideo.
• Famiglia: Braukmann D06F.
• Riferimento: D06F-1/2A.
• Fluido: acqua potabile.
• Tipo: valvola riduttrice di pressione con filtro integrato.
• Sistema di regolazione: molla e diaframma con sede bilanciata.
• Connessione: R 1/2".
• Diametro nominale: DN15.
• Connessioni: raccordi filettati esterni.
• Kvs: 2,4 m³/h.
• Pressione nominale: PN16.
• Pressione massima di ingresso: 16 bar.
• Pressione di uscita: 1,5-6 bar.
• Preimpostazione: 3 bar.
• Caduta minima di pressione: 1 bar.
• Filtro fine: integrato.
• Maglia: 0,16 mm.
• Materiale del filtro: acciaio inox.
• Bicchiere: materiale sintetico trasparente.
• Temperatura massima di esercizio della variante A: 40 °C.
• Temperatura massima secondo EN 1567: 30 °C.
• Temperatura ambiente: 5-55 °C.
• Corpo: ottone resistente alla dezincificazione.
• Raccordi: ottone.
• Molla: acciaio per molle.
• Diaframma: EPDM.
• Guarnizioni: EPDM.
• Scala di pressione: integrata.
• Connessioni per manometro: sì.
• Manometro incluso: no.
• Montaggio: orizzontale o verticale.
• Certificazioni e conformità: DVGW, WRAS fino a 23 °C, ACS e BS EN 1567.

Regolazione e filtrazione per impianti di acqua potabile

La Resideo D06F-1/2A combina regolazione della pressione, filtro fine e bicchiere trasparente in un unico gruppo. Con la sua connessione da 1/2", DN15, Kvs 2,4 m³/h e pressione regolabile tra 1,5 e 6 bar, consente di stabilizzare l'alimentazione e proteggere i componenti di impianti domestici, commerciali o industriali entro i limiti stabiliti dal produttore.

La sede bilanciata, la scala di regolazione, le connessioni per manometro, la cartuccia sostituibile e il bicchiere trasparente facilitano sia la messa in servizio sia la manutenzione. Per garantire un funzionamento corretto devono essere rispettate le condizioni di pressione, temperatura, installazione e manutenzione indicate da Resideo.
