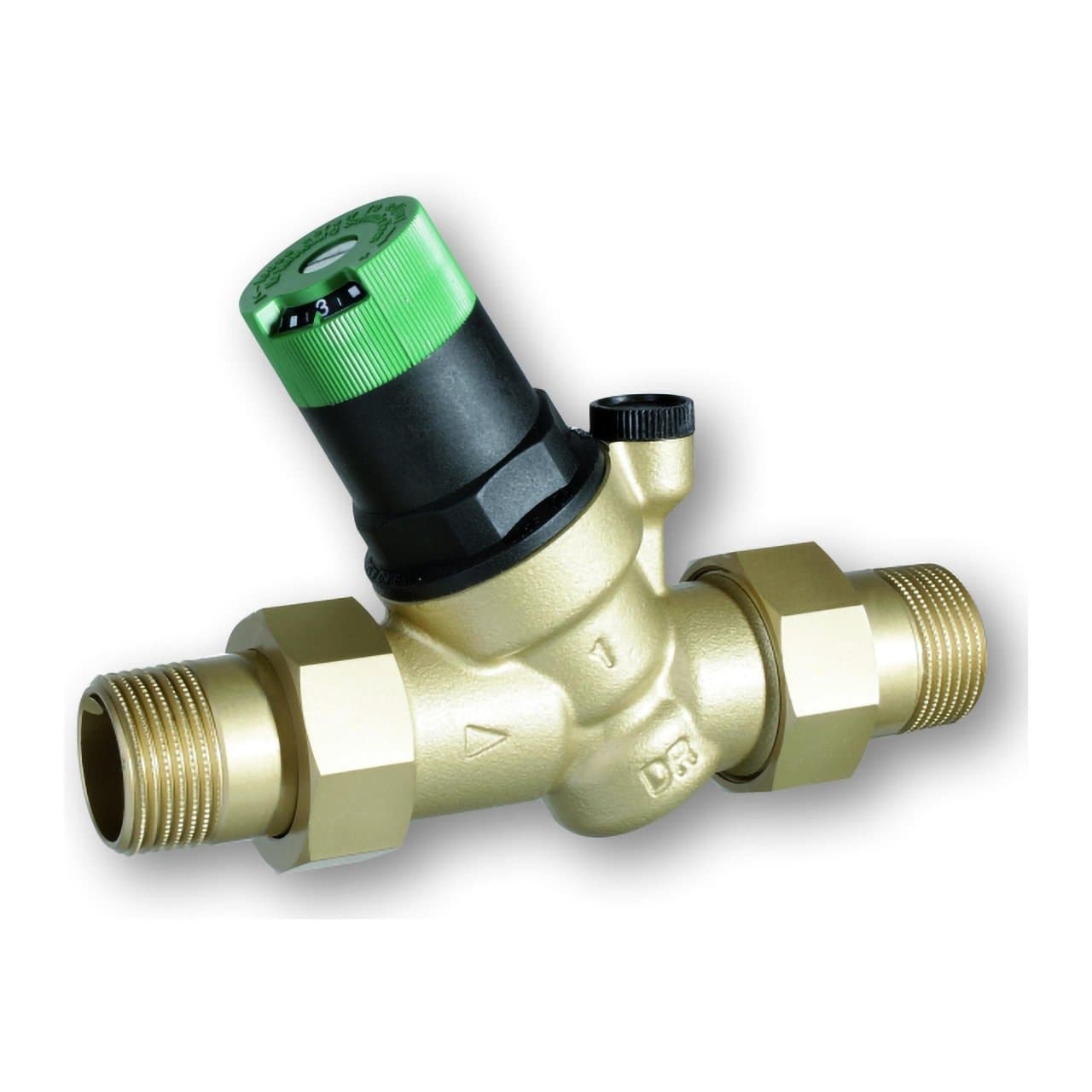

Valvola riduttrice con raccordi filettati R1"

La valvola riduttrice di pressione Resideo D05FS-1A è progettata per ridurre e stabilizzare la pressione negli impianti di acqua potabile, proteggendo tubazioni, rubinetteria, elettrodomestici e altri componenti da una pressione eccessiva proveniente dalla rete di alimentazione. Questa versione dispone di connessioni filettate da 1", diametro nominale DN25 e un valore Kvs di 3,7 m³/h, risultando adatta per installazioni domestiche e, entro le proprie condizioni di funzionamento, anche per applicazioni commerciali e industriali.

Il suo design con sede bilanciata consente di mantenere stabile la pressione a valle anche quando si verificano importanti fluttuazioni della pressione in ingresso. La valvola ammette una pressione massima di ingresso di 25 bar e consente di regolare l’uscita tra 1,5 e 6 bar, con un preimpostazione di fabbrica di 3 bar per facilitare la messa in servizio.

Caratteristiche principali della Resideo D05FS-1A

• Marca: Resideo.
• Gamma: Braukmann D05FS.
• Riferimento: D05FS-1A.
• Tipo: valvola riduttrice di pressione.
• Applicazione: impianti di acqua potabile.
• Design: sede bilanciata.
• Connessione: R 1".
• Diametro nominale: DN25.
• Tipo di connessione: set di raccordi filettati esterni.
• Kvs: 3,7 m³/h.
• Pressione massima di ingresso: 25 bar.
• Pressione di uscita regolabile: da 1,5 a 6 bar.
• Preimpostazione di fabbrica: 3 bar.
• Caduta minima di pressione: 1 bar.
• Corpo: ottone resistente alla dezincificazione.
• Membrana: EPDM.
• Guarnizioni: EPDM.
• Scala di regolazione: integrata.
• Cartuccia interna: sostituibile.

Riduzione e stabilizzazione della pressione dell’acqua

La funzione principale della Resideo D05FS è trasformare una pressione di ingresso elevata o variabile in una pressione di uscita inferiore e stabile. In questo modo, aiuta a proteggere i componenti situati a valle dagli effetti di una pressione eccessiva.

L’installazione di una valvola riduttrice può anche contribuire a ridurre il consumo d’acqua e diminuire il rumore idraulico prodotto nelle tubazioni e nella rubinetteria. Lavorando con una pressione adeguata alle reali esigenze dell’impianto, si evitano portate inutilmente elevate e si migliorano le condizioni di funzionamento complessive.

Sede bilanciata contro le variazioni di pressione

La D05FS utilizza un sistema di pressione di ingresso bilanciata. Grazie a questo design, le fluttuazioni che possono verificarsi nella rete di alimentazione hanno un’influenza minima sulla pressione regolata a valle.

Il funzionamento si basa sull’equilibrio tra la forza della molla di regolazione e la pressione che agisce sulla membrana. Quando c’è consumo e la pressione di uscita diminuisce, il meccanismo apre la valvola fino a ripristinare il valore selezionato.

Quando il consumo cessa, la pressione a valle aumenta nuovamente e il meccanismo riduce il passaggio fino a ristabilire l’equilibrio. Questo principio consente di mantenere una pressione di alimentazione stabile entro i limiti definiti dal produttore.

Pressione regolabile tra 1,5 e 6 bar

La pressione a valle può essere regolata tra 1,5 e 6 bar tramite la manopola situata nella parte superiore della valvola. La pressione selezionata è visualizzata direttamente mediante la scala di regolazione integrata, facilitando la configurazione durante la messa in servizio.

La valvola viene fornita con un preimpostazione di fabbrica di 3 bar. Questo valore può essere modificato successivamente per adattarlo alle esigenze specifiche dell’impianto, rispettando sempre l’intervallo di regolazione consentito.

La pressione massima ammissibile in ingresso è di 25 bar e Resideo specifica una caduta minima di pressione di 1 bar.

Connessioni filettate da 1" e DN25

Il riferimento D05FS-1A corrisponde alla versione con diametro nominale DN25 e raccordi di connessione da 1". La variante A viene fornita con set di connessioni filettate esterne, il che facilita sia il montaggio iniziale sia lo smontaggio della valvola durante future operazioni di manutenzione.

Per questa misura, Resideo specifica un Kvs di 3,7 m³/h. Questo valore indica la capacità idraulica della valvola e deve essere considerato insieme alla portata prevista e alla perdita di carico disponibile nel dimensionamento dell’impianto.

Corpo in ottone resistente alla dezincificazione

Il corpo è realizzato in ottone resistente alla dezincificazione, un materiale particolarmente adatto ai componenti destinati al contatto continuativo con acqua potabile.

La cartuccia interna è realizzata in materiale sintetico di alta qualità e utilizza una membrana in EPDM. Anche le guarnizioni impiegano EPDM e la molla di regolazione rimane separata dall’acqua potabile durante il funzionamento.

Resideo indica che i materiali utilizzati soddisfano i requisiti UBA e dispongono di approvazione ACS.

Cartuccia interna completamente sostituibile

L’insieme interno di regolazione può essere completamente sostituito. Questa caratteristica facilita la manutenzione della valvola, poiché consente di rinnovare i principali componenti funzionali mantenendo installato il corpo principale quando le condizioni dell’intervento lo permettono.

La costruzione modulare semplifica le verifiche e facilita la conservazione dell’impianto nel lungo periodo.

Scala di pressione integrata

La manopola superiore incorpora una scala di regolazione che consente di visualizzare il valore selezionato direttamente sulla valvola. Ciò facilita la regolazione durante l’installazione e permette di modificare la pressione di uscita senza dover interpretare posizioni approssimative della manopola.

Per un controllo preciso della pressione reale del circuito può essere utilizzato un manometro compatibile con l’impianto.

Temperatura di funzionamento

La documentazione attuale di Resideo per questo riferimento stabilisce una temperatura massima del fluido di 30 °C nelle condizioni standard indicate per il prodotto. La valvola può funzionare con acqua a temperature fino a 70 °C quando la pressione massima è limitata a 10 bar.

La temperatura ambiente di funzionamento indicata è compresa tra 5 e 55 °C. La valvola deve essere installata in un luogo protetto dal gelo e entro i limiti ambientali specificati dal produttore.

Applicazione negli impianti di acqua potabile

Resideo sviluppa la serie D05FS principalmente per la protezione degli impianti domestici di acqua potabile da una pressione di alimentazione eccessiva. Può essere utilizzata anche in impianti commerciali o industriali, purché le condizioni di esercizio rimangano entro le specifiche del prodotto.

Tra le applicazioni abituali si trovano:

• Reti domestiche di distribuzione dell’acqua.
• Impianti interni di abitazioni.
• Edifici residenziali.
• Impianti commerciali.
• Reti che ricevono una pressione di alimentazione superiore a quella richiesta.
• Impianti con frequenti variazioni della pressione di ingresso.
• Protezione di rubinetteria, apparecchi sanitari e dispositivi collegati alla rete idrica.

Riduzione del rumore idraulico

Una pressione di rete eccessiva può aumentare la velocità di circolazione dell’acqua e generare rumori in tubazioni, valvole e punti di utilizzo. Riducendo la pressione e mantenendola a un livello più costante, la D05FS aiuta a minimizzare il rumore di circolazione all’interno dell’impianto.

Questa caratteristica migliora le condizioni di funzionamento della rete ed è particolarmente utile negli impianti in cui la pressione disponibile è significativamente superiore a quella necessaria.

Raccomandazioni di installazione

La valvola deve essere installata rispettando il senso di flusso indicato sul corpo e in una posizione che consenta di accedere comodamente alla manopola di regolazione e alla cartuccia interna.

Resideo raccomanda di installarla in un luogo facilmente accessibile e protetto dal gelo per semplificare le operazioni di ispezione e manutenzione. L’installazione deve essere eseguita in conformità alla normativa applicabile e alle istruzioni tecniche del produttore.

È inoltre consigliabile prevedere valvole di intercettazione prima e dopo il gruppo per facilitare futuri interventi sull’impianto.

Dimensioni della Resideo D05FS-1A

• Connessione: R 1".
• Diametro nominale: DN25.
• Lunghezza totale: 176 mm.
• Lunghezza del corpo senza raccordi: 97 mm.
• Altezza: 124 mm.

Dati tecnici della valvola riduttrice Resideo D05FS-1A

• Produttore: Resideo.
• Famiglia: Braukmann D05FS.
• Riferimento: D05FS-1A.
• Tipo: valvola riduttrice di pressione.
• Fluido: acqua potabile.
• Design: sede bilanciata.
• Connessione: R 1".
• Diametro nominale: DN25.
• Tipo di connessione: raccordi filettati esterni.
• Kvs: 3,7 m³/h.
• Pressione massima di ingresso: 25 bar.
• Pressione di uscita: 1,5-6 bar.
• Preimpostazione: 3 bar.
• Caduta minima di pressione: 1 bar.
• Temperatura massima del fluido: 30 °C nelle condizioni standard indicate.
• Temperatura massima con pressione limitata a 10 bar: 70 °C.
• Temperatura ambiente: 5-55 °C.
• Umidità relativa ammessa: 25-85 %, senza condensa.
• Corpo: ottone resistente alla dezincificazione.
• Membrana: EPDM.
• Guarnizioni: EPDM.
• Cartuccia: materiale sintetico di alta qualità, sostituibile.
• Molla di regolazione: separata dall’acqua potabile.
• Scala di regolazione: integrata.
• Lunghezza: 176 mm.
• Altezza: 124 mm.
• Approvazione: ACS.
• Omologazione: DVGW.

Valvola riduttrice compatta per impianti idrici

La Resideo D05FS-1A combina connessione da 1", diametro DN25, Kvs 3,7 m³/h e regolazione della pressione tra 1,5 e 6 bar in una valvola compatta destinata a stabilizzare la pressione degli impianti di acqua potabile.

La sua sede bilanciata aiuta a mantenere costante la pressione a valle rispetto alle variazioni della rete, mentre il corpo in ottone resistente alla dezincificazione, la cartuccia sostituibile e la scala di regolazione integrata facilitano sia il funzionamento sia le successive operazioni di manutenzione.

Per garantire prestazioni corrette devono essere rispettate le condizioni di pressione e temperatura, il senso di flusso e le istruzioni di montaggio e manutenzione specificate da Resideo.
