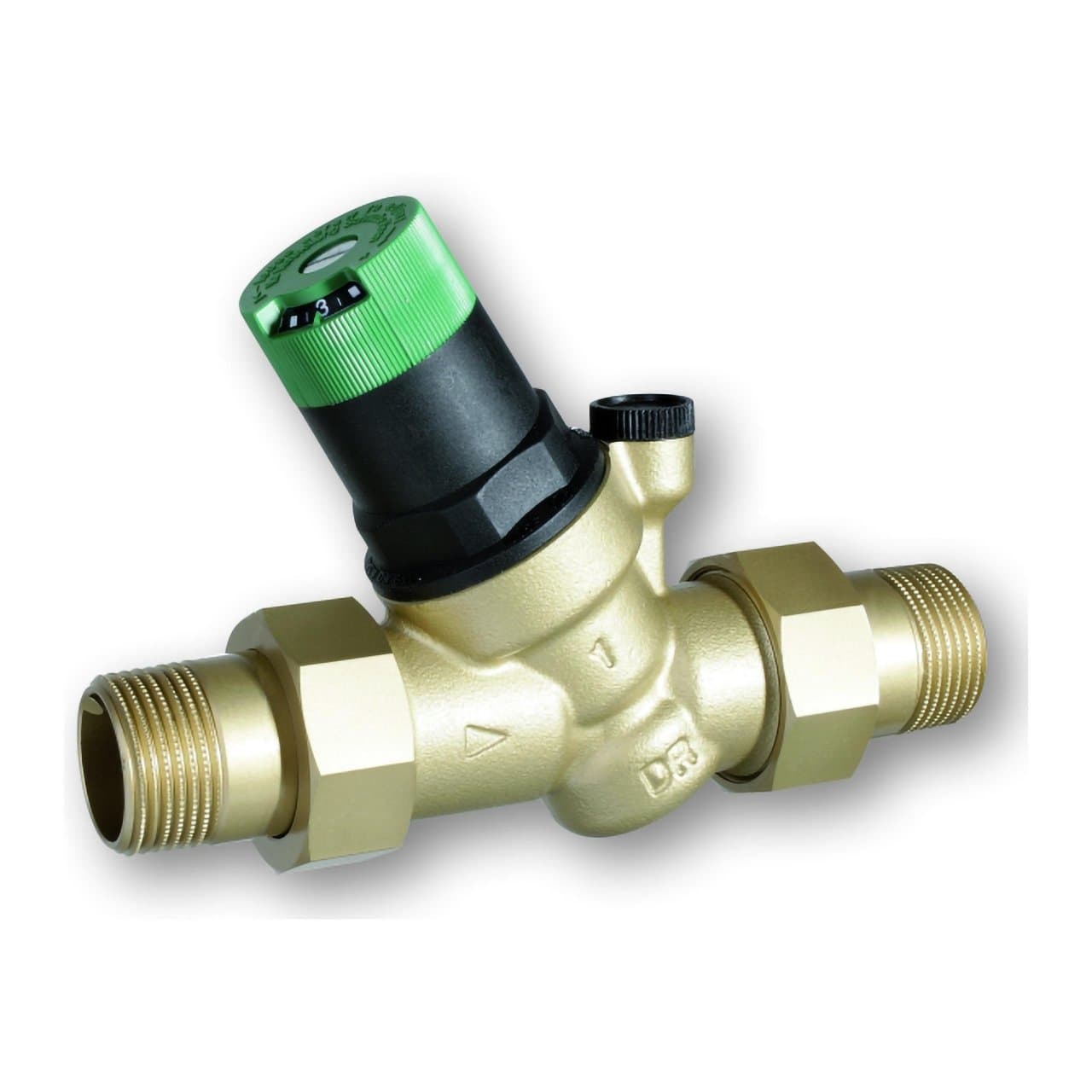

Valvola riduttrice con raccordi filettati R1 1/4"

La valvola riduttrice di pressione Resideo D05FS-11/4A è progettata per proteggere gli impianti di acqua potabile da un’eccessiva pressione della rete di alimentazione. Questo modello dispone di connessioni filettate da 1 1/4", diametro nominale DN32 e valore Kvs di 7,3 m³/h, risultando adatto sia per installazioni domestiche sia per applicazioni commerciali e industriali entro le proprie condizioni di esercizio.

Grazie al suo design con sede bilanciata, la valvola mantiene stabile la pressione di uscita anche in presenza di importanti fluttuazioni della pressione in ingresso. Consente di regolare la pressione a valle tra 1,5 e 6 bar ed è preimpostata in fabbrica a 3 bar, facilitando la messa in servizio e il controllo della pressione dell’impianto.

Caratteristiche principali della valvola riduttrice Resideo D05FS-11/4A

• Marca: Resideo.
• Serie: Braukmann D05FS.
• Riferimento: D05FS-11/4A.
• Tipo: valvola riduttrice di pressione con sede bilanciata.
• Applicazione: impianti di acqua potabile.
• Dimensione connessione: R 1 1/4".
• Diametro nominale: DN32.
• Connessioni: raccordi filettati esterni in ingresso e in uscita.
• Valore Kvs: 7,3 m³/h.
• Pressione massima di ingresso: 25 bar.
• Pressione di uscita regolabile: da 1,5 a 6 bar.
• Pressione di uscita preimpostata: 3 bar.
• Caduta di pressione minima: 1 bar.
• Temperatura massima dell’acqua secondo EN 1567: 30 °C.
• Temperatura massima dell’acqua a 10 bar: 70 °C.
• Corpo: ottone resistente alla dezincificazione.
• Diaframma e guarnizioni: EPDM.
• Scala di regolazione: integrata.
• Attacco per manometro: sì.
• Manometro: non incluso.

Controllo stabile della pressione dell’acqua

La funzione principale della Resideo D05FS è ridurre una pressione elevata o variabile proveniente dalla rete a una pressione inferiore e controllata nell’impianto. In questo modo aiuta a proteggere tubazioni, valvole, rubinetteria, elettrodomestici e altri componenti dagli sforzi derivanti da una pressione eccessiva.

Il sistema di compensazione della pressione mediante diaframma e molla consente alla pressione di uscita di rimanere praticamente indipendente dalle variazioni che possono verificarsi nella pressione di ingresso. Quando vi è consumo d’acqua e la pressione a valle diminuisce, l’equilibrio tra diaframma e molla provoca l’apertura della valvola fino a ripristinare la pressione impostata.

Questa stabilizzazione della pressione contribuisce inoltre a ridurre il consumo d’acqua e minimizzare i rumori di circolazione nell’impianto, soprattutto nelle reti in cui la pressione di alimentazione è superiore a quella necessaria.

Pressione regolabile tra 1,5 e 6 bar

La pressione di uscita può essere regolata manualmente entro un intervallo di 1,5 a 6 bar. La regolazione avviene tramite la manopola situata nella parte superiore della valvola, mentre la scala graduata consente di visualizzare direttamente il valore selezionato.

La valvola viene preimpostata a 3 bar in fabbrica, una pressione abituale per numerosi impianti di distribuzione dell’acqua. Il valore può essere modificato successivamente per adattarlo alle esigenze specifiche del sistema, rispettando sempre i limiti di funzionamento indicati da Resideo.

La pressione massima ammissibile in ingresso è di 25 bar e la caduta di pressione minima necessaria per il funzionamento specificato è di 1 bar.

Sede bilanciata contro le variazioni di pressione

La tecnologia di sede bilanciata rappresenta una delle caratteristiche principali della serie D05FS. La pressione di ingresso non interviene direttamente nell’apertura o nella chiusura della valvola, per cui le fluttuazioni della rete di alimentazione hanno un’influenza minima sulla pressione impostata a valle.

Questa caratteristica consente di mantenere condizioni più omogenee nell’impianto anche quando la pressione disponibile nella rete cambia nel corso della giornata.

Connessioni filettate da 1 1/4" e DN32

Il riferimento D05FS-11/4A corrisponde alla variante DN32 con raccordi di collegamento filettati esterni da 1 1/4" in ingresso e in uscita. La versione identificata con la lettera A include questi raccordi, facilitando il collegamento e lo smontaggio della valvola durante le operazioni di installazione o manutenzione.

Per questa dimensione, Resideo specifica un valore Kvs di 7,3 m³/h, che definisce la capacità idraulica di passaggio della valvola nelle corrispondenti condizioni normalizzate.

Costruzione in ottone resistente alla dezincificazione

Il corpo della valvola è realizzato in ottone resistente alla dezincificazione, un materiale particolarmente adatto ai componenti a contatto permanente con acqua potabile. Anche i raccordi della versione A sono realizzati in ottone.

L’insieme interno integra una cartuccia in materiale sintetico di alta qualità con diaframma in EPDM, mentre anche le guarnizioni sono in EPDM. La molla di regolazione è realizzata in acciaio e rimane separata dall’acqua potabile durante il funzionamento.

Resideo indica che i materiali utilizzati sono conformi ai requisiti UBA e che il gruppo dispone di certificazione ACS. La gamma dispone anche di certificazione DVGW.

Cartuccia interna sostituibile

La cartuccia di regolazione può essere sostituita completamente, una caratteristica che semplifica le operazioni di manutenzione e consente di intervenire sui principali componenti interni senza dover sostituire l’intero corpo della valvola.

Questa costruzione facilita la manutenzione periodica richiesta negli impianti idrici e consente di conservare il corpo e le connessioni esistenti quando sia necessario sostituire soltanto gli elementi interni.

Attacco predisposto per manometro

La Resideo D05FS incorpora un attacco per installare un manometro, consentendo di verificare direttamente la pressione regolata a valle della valvola. Il manometro non è incluso nella fornitura di questo riferimento e deve essere acquistato separatamente quando necessario.

La scala integrata nella manopola di regolazione facilita la regolazione iniziale, mentre l’inserimento di un manometro consente di effettuare una verifica precisa della pressione reale di esercizio dell’impianto.

Temperatura massima di esercizio

Per applicazioni di acqua potabile conformi a EN 1567, Resideo specifica una temperatura massima del fluido di 30 °C. La valvola può lavorare a temperature fino a 70 °C quando la pressione massima è limitata a 10 bar, in conformità alle condizioni indicate nella scheda tecnica del produttore.

Questi limiti devono essere considerati nella scelta della valvola per reti di acqua fredda, impianti commerciali o applicazioni con acqua a temperature superiori.

Installazione orizzontale o verticale

La valvola può essere installata sia in posizione orizzontale sia verticale. Quando viene montata verticalmente, Resideo specifica che la carcassa della molla e la manopola di regolazione devono essere orientate verso l’alto.

Il produttore raccomanda di installare valvole di intercettazione prima e dopo il gruppo e di collocare la riduttrice in un luogo protetto dal gelo e facilmente accessibile per controlli, pulizia e manutenzione.

Si raccomanda inoltre di installare un filtro a monte della valvola riduttrice per evitare che particelle presenti nell’impianto possano compromettere il funzionamento della sede e della cartuccia interna.

Raccomandazioni idrauliche di montaggio

Per ottenere un funzionamento adeguato, Resideo specifica l’installazione di un tratto rettilineo di tubazione pari a 5 volte il diametro nominale dopo la valvola, in conformità alla EN 806-2. Nel modello DN32, il produttore indica inoltre una distanza minima dalla parete di 60 mm dall’asse della tubazione.

La valvola deve essere installata rispettando il senso di flusso indicato sul corpo e lasciando spazio sufficiente per accedere alla manopola di regolazione e all’attacco del manometro.

Dimensioni della Resideo D05FS-11/4A

• Connessione R: 1 1/4".
• Diametro nominale: DN32.
• Lunghezza totale L: 207 mm.
• Lunghezza del corpo I: 115 mm.
• Altezza H: 178 mm.
• Quota h: 147 mm.
• Peso: circa 2,20 kg.

Dati tecnici della valvola riduttrice Resideo D05FS-11/4A

• Produttore: Resideo.
• Famiglia: Braukmann D05FS.
• Riferimento: D05FS-11/4A.
• Fluido: acqua potabile.
• Principio di funzionamento: riduttore di pressione azionato da molla con sede bilanciata.
• Connessione: R 1 1/4".
• DN: 32.
• Raccordi: filettatura esterna in ingresso e in uscita.
• Kvs: 7,3 m³/h.
• Pressione massima di ingresso: 25 bar.
• Intervallo di pressione di uscita: 1,5-6 bar.
• Regolazione di fabbrica: 3 bar.
• Caduta minima di pressione: 1 bar.
• Temperatura massima secondo EN 1567: 30 °C.
• Temperatura massima a 10 bar: 70 °C.
• Temperatura ambiente minima: 5 °C.
• Temperatura ambiente massima: 55 °C.
• Corpo: ottone resistente alla dezincificazione.
• Raccordi: ottone.
• Carcassa della molla e comando: materiale sintetico di alta qualità.
• Molla di regolazione: acciaio.
• Diaframma: EPDM.
• Guarnizioni: EPDM.
• Scala di regolazione: integrata.
• Attacco manometro: integrato.
• Manometro incluso: no.
• Installazione: orizzontale o verticale nel rispetto delle indicazioni del produttore.
• Certificazioni: DVGW e ACS.

Protezione per impianti di acqua potabile

La valvola riduttrice di pressione Resideo D05FS-11/4A consente di ridurre e stabilizzare la pressione nelle reti di acqua potabile mediante una soluzione meccanica compatta e regolabile. La connessione da 1 1/4", il diametro DN32, la capacità Kvs di 7,3 m³/h e il campo di regolazione da 1,5 a 6 bar permettono di integrarla in impianti domestici, commerciali e industriali che necessitano di proteggere i propri componenti da pressioni elevate o variabili.

La sua sede bilanciata, la cartuccia interna sostituibile, la scala di regolazione visibile e la predisposizione per manometro facilitano sia la messa in servizio sia le successive operazioni di controllo e manutenzione dell’impianto.
