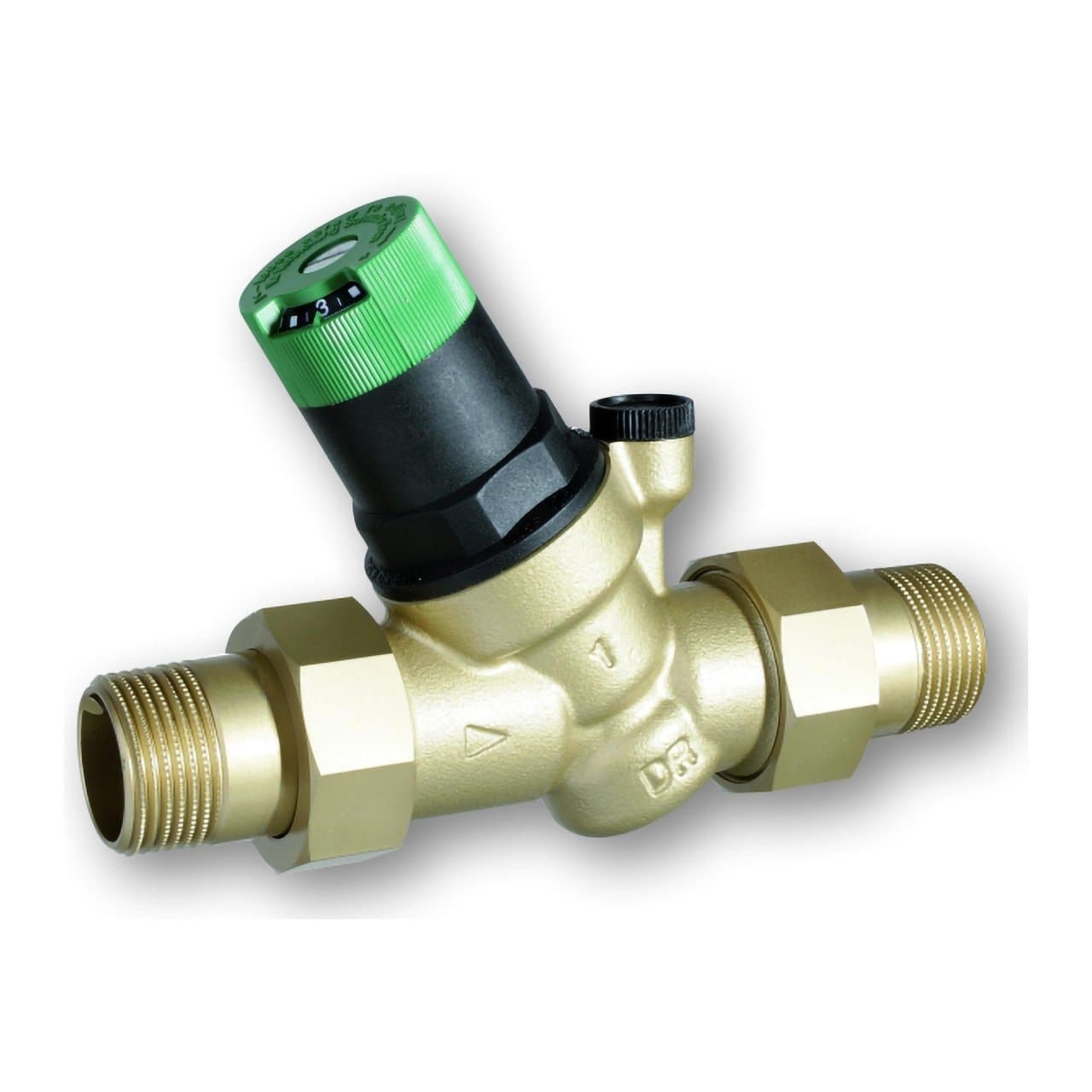

Valvola riduttrice con connessioni filettate R1/2"

La valvola riduttrice di pressione Resideo D05FS-1/2A è progettata per proteggere gli impianti di acqua potabile da pressioni eccessive provenienti dalla rete di alimentazione. Questo modello integra attacchi filettati da 1/2", diametro nominale DN15 e un valore Kvs di 3,0 m³/h, offrendo una soluzione compatta per stabilizzare la pressione in impianti domestici e, entro le sue condizioni d’impiego, anche in applicazioni commerciali e industriali.

Il suo sistema a sede bilanciata consente di mantenere praticamente costante la pressione di uscita anche quando si verificano variazioni importanti della pressione in ingresso. La pressione a valle può essere regolata tra 1,5 e 6 bar e la valvola viene fornita preimpostata in fabbrica a 3 bar, facilitandone la messa in servizio.

Caratteristiche principali della Resideo D05FS-1/2A

• Marca: Resideo.
• Serie: Braukmann D05FS.
• Riferimento: D05FS-1/2A.
• Tipo: valvola riduttrice di pressione a sede bilanciata.
• Applicazione: impianti di acqua potabile.
• Connessione: R 1/2".
• Diametro nominale: DN15.
• Tipo di connessione: raccordi filettati esterni in ingresso e in uscita.
• Valore Kvs: 3,0 m³/h.
• Pressione massima di ingresso: 25 bar.
• Pressione di uscita regolabile: da 1,5 a 6 bar.
• Preimpostazione di fabbrica: 3 bar.
• Caduta minima di pressione: 1 bar.
• Temperatura massima dell’acqua secondo EN 1567: 30 °C.
• Temperatura massima dell’acqua a 10 bar: 70 °C.
• Materiale del corpo: ottone resistente alla dezincificazione.
• Diaframma: EPDM.
• Guarnizioni: EPDM.
• Scala graduata di regolazione: sì.
• Connessione per manometro: sì.
• Manometro incluso: no.

Riduzione e stabilizzazione della pressione dell’acqua

La funzione della Resideo D05FS è ridurre una pressione di ingresso elevata a un livello adeguato per l’impianto a valle. Questo aiuta a proteggere tubazioni, rubinetteria, valvole, elettrodomestici e altri componenti dagli effetti di una pressione eccessiva.

Oltre a proteggere l’impianto, mantenere una pressione di esercizio più bassa e stabile può contribuire a ridurre il consumo d’acqua e minimizzare i rumori di circolazione. Queste caratteristiche risultano particolarmente utili in edifici o abitazioni in cui la pressione disponibile in rete è superiore al necessario o presenta frequenti fluttuazioni.

Sede bilanciata per una pressione di uscita costante

La D05FS utilizza un sistema di regolazione azionato da molla e diaframma. Quando il consumo provoca una diminuzione della pressione a valle, la forza della molla apre la valvola fino a ristabilire l’equilibrio con il diaframma e raggiungere nuovamente la pressione impostata.

Grazie al design a pressione di ingresso bilanciata, le variazioni della pressione di alimentazione hanno un’influenza minima sul valore regolato a valle. In questo modo, la valvola mantiene una pressione di uscita stabile entro le condizioni di funzionamento specificate da Resideo.

Pressione regolabile tra 1,5 e 6 bar

La pressione di uscita può essere regolata tra 1,5 e 6 bar mediante la manopola di regolazione situata nella parte superiore. Una scala graduata consente di visualizzare direttamente sulla valvola il valore selezionato, semplificando la regolazione durante la messa in servizio.

Il modello viene fornito preimpostato a 3 bar. Questo valore può essere modificato successivamente per adattarlo ai requisiti di ciascun impianto, sempre entro l’intervallo autorizzato dal produttore.

La pressione massima ammissibile in ingresso è di 25 bar e Resideo stabilisce una caduta minima di pressione di 1 bar per il funzionamento della riduttrice.

Connessioni filettate da 1/2" e DN15

Il riferimento D05FS-1/2A corrisponde alla versione di diametro minore di questa gamma, con dimensione nominale DN15 e raccordi filettati da 1/2". La variante A viene fornita con un set di raccordi filettati esterni in ingresso e in uscita, facilitando il montaggio e la successiva rimozione della valvola.

Per questa misura, il produttore specifica un valore Kvs di 3,0 m³/h, parametro che rappresenta la capacità idraulica della valvola in condizioni normalizzate.

Costruzione in ottone resistente alla dezincificazione

Il corpo della riduttrice è realizzato in ottone resistente alla dezincificazione, mentre i raccordi filettati della versione A sono anch’essi in ottone. Questa costruzione è particolarmente orientata all’uso continuativo negli impianti di alimentazione di acqua potabile.

Il gruppo di regolazione incorpora una cartuccia in materiale sintetico di alta qualità, diaframma in EPDM, guarnizioni in EPDM e molla di regolazione in acciaio. La molla rimane separata dall’acqua potabile durante il funzionamento.

Resideo specifica che i materiali impiegati soddisfano i requisiti UBA. La gamma dispone inoltre di certificazione ACS e DVGW.

Cartuccia interna sostituibile

La cartuccia interna della valvola può essere sostituita completamente. Questa caratteristica semplifica le operazioni di manutenzione e consente di rinnovare i principali componenti di regolazione senza dover sostituire l’intero corpo della riduttrice.

La possibilità di manutenzione della cartuccia aiuta a preservare l’impianto esistente e facilita gli interventi periodici raccomandati per questo tipo di componenti idraulici.

Scala di regolazione e connessione per manometro

La D05FS incorpora una scala graduata che consente di consultare facilmente il valore di pressione selezionato. Dispone inoltre di una connessione predisposta per installare un manometro, permettendo di verificare direttamente la pressione reale del circuito a valle.

Il manometro non è incluso con la valvola e può essere aggiunto come accessorio quando sia necessario effettuare una lettura diretta e precisa della pressione di esercizio.

Temperatura di esercizio

In applicazioni conformi a EN 1567, Resideo stabilisce una temperatura massima del fluido di 30 °C. La valvola ammette temperature dell’acqua fino a 70 °C quando la pressione massima è limitata a 10 bar.

Queste condizioni devono essere rispettate durante il dimensionamento dell’impianto, soprattutto quando la valvola viene utilizzata in circuiti in cui la temperatura dell’acqua può superare i valori abituali di una rete di acqua fredda.

Installazione orizzontale o verticale

La valvola riduttrice Resideo D05FS può essere installata in posizione orizzontale o verticale. In caso di montaggio verticale, la carcassa della molla e la manopola di regolazione devono essere orientate verso l’alto.

Il produttore raccomanda di installare valvole di intercettazione nell’impianto e di posizionare la riduttrice in un luogo facilmente accessibile, protetto dal gelo e che consenta di eseguire le operazioni di regolazione, lettura e manutenzione.

Per garantire un funzionamento corretto si raccomanda inoltre di installare un filtro a monte della valvola riduttrice, evitando che particelle presenti nell’acqua possano compromettere la sede o il meccanismo interno.

Raccomandazioni per il montaggio idraulico

Resideo prevede l’installazione di un tratto rettilineo di tubazione di almeno 5 volte il diametro nominale dopo la valvola, in conformità alla EN 806-2. Per la versione da 1/2", il produttore indica inoltre una distanza minima dalla parete di 55 mm misurata dall’asse della tubazione.

L’installazione deve essere eseguita rispettando il senso di flusso indicato sul corpo della valvola e lasciando spazio sufficiente per accedere alla manopola di regolazione, alla cartuccia interna e alla connessione destinata al manometro.

Dimensioni della Resideo D05FS-1/2A

• Dimensione connessione: R 1/2".
• Diametro nominale: DN15.
• Lunghezza totale: 155 mm.
• Lunghezza del corpo: 95 mm.
• Altezza totale: 123 mm.
• Quota h: 96 mm.
• Peso: 0,65 kg.

Dati tecnici della valvola riduttrice Resideo D05FS-1/2A

• Produttore: Resideo.
• Famiglia: Braukmann D05FS.
• Riferimento: D05FS-1/2A.
• Fluido: acqua potabile.
• Sistema: valvola riduttrice azionata da molla con sede bilanciata.
• Connessione: R 1/2".
• Diametro nominale: DN15.
• Tipo di connessione: raccordi filettati esterni in ingresso e in uscita.
• Kvs: 3,0 m³/h.
• Pressione massima di ingresso: 25 bar.
• Pressione di uscita: 1,5-6 bar.
• Preimpostazione di pressione: 3 bar.
• Caduta minima di pressione: 1 bar.
• Temperatura massima secondo EN 1567: 30 °C.
• Temperatura massima a 10 bar: 70 °C.
• Temperatura ambiente minima: 5 °C.
• Temperatura ambiente massima: 55 °C.
• Corpo: ottone resistente alla dezincificazione.
• Raccordi: ottone.
• Carcassa della molla: materiale sintetico di alta qualità.
• Molla di regolazione: acciaio.
• Diaframma: EPDM.
• Guarnizioni: EPDM.
• Scala graduata: inclusa.
• Connessione per manometro: inclusa.
• Manometro: non incluso.
• Installazione: orizzontale o verticale secondo le indicazioni del produttore.
• Certificazioni: DVGW e ACS.

Protezione e regolazione per impianti di acqua potabile

La Resideo D05FS-1/2A combina un formato compatto con regolazione della pressione, sede bilanciata e componenti adatti agli impianti di acqua potabile. La connessione da 1/2", il diametro DN15 e il Kvs 3,0 m³/h la rendono particolarmente adatta agli impianti in cui è necessario ridurre e stabilizzare la pressione prima di alimentare i diversi punti di utilizzo.

La scala graduata, la possibilità di integrare un manometro e la cartuccia interna sostituibile facilitano sia la messa in servizio sia la successiva manutenzione. Per garantire un funzionamento corretto e duraturo devono essere rispettate le condizioni di pressione, temperatura, orientamento e manutenzione indicate da Resideo.
