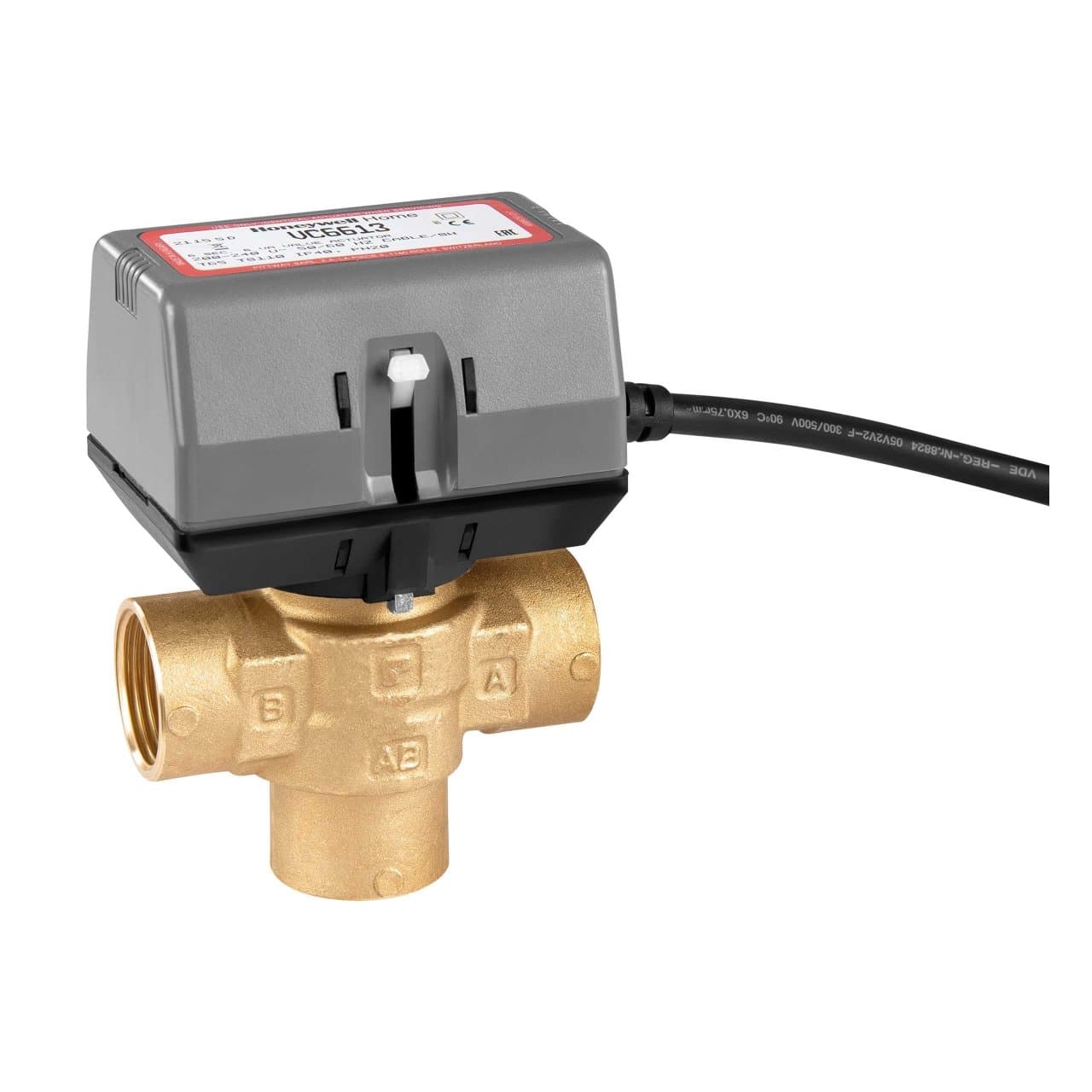

Valvola di zona motorizzata a 3 vie 3/4"

La valvola di zona motorizzata Resideo VC6613MH6000/U è una valvola idronica a 3 vie con connessioni filettate femmina BSPP da 3/4", progettata per deviare automaticamente la portata dell’acqua tra due circuiti in impianti di riscaldamento e raffrescamento. Integra un attuatore elettrico a 230 V, controllo ON/OFF tramite segnale SPDT a 3 fili e contatto ausiliario, offrendo una soluzione compatta per installazioni domestiche e piccole applicazioni commerciali.

La valvola lavora con una configurazione idraulica AB-A / AB-B ed è progettata per sopportare una pressione statica massima di 20 bar e una pressione differenziale massima di 4 bar. L’attuatore esegue la manovra di apertura o chiusura in circa 7 secondi a 50 Hz, consentendo una risposta rapida ai comandi del sistema di regolazione.

Caratteristiche principali della Resideo VC6613MH6000/U

• Marca: Resideo.
• Serie: VC.
• Riferimento: VC6613MH6000/U.
• Tipo: valvola di zona motorizzata.
• Numero di vie: 3.
• Configurazione idraulica: deviatrice AB-A / AB-B.
• Connessione: filettatura femmina BSPP da 3/4".
• Diametro nominale: DN20.
• Alimentazione: 200-240 V CA.
• Frequenza: 50/60 Hz.
• Controllo: ON/OFF SPDT a 3 fili.
• Contatto ausiliario: SPDT.
• Tempo di manovra: circa 7 secondi a 50 Hz.
• Consumo dell’attuatore: 4 VA durante il movimento.
• Pressione massima di esercizio: 20 bar.
• Pressione differenziale massima: 4 bar.
• Temperatura del fluido: da 1 a 95 °C.
• Temperatura ambiente massima: 65 °C.
• Corpo: ottone.
• Stelo: acciaio inox.
• Guarnizioni: EPDM.
• Lunghezza del cavo: 1 m.

Valvola deviatrice a 3 vie

La Resideo VC6613MH6000/U utilizza una configurazione a tre vie con un ingresso comune AB e due vie A e B. L’attuatore sposta il cartuccio interno per indirizzare la portata tra AB-A o AB-B in base al segnale ricevuto dal sistema di regolazione.

Quando lo stelo si sposta verso il basso, la via B si chiude e l’acqua circola tra AB e A. Con lo stelo in posizione superiore, il passaggio avviene tra AB e B. Questa disposizione consente di utilizzare la valvola per deviare l’acqua tra due diversi circuiti idraulici.

Controllo ON/OFF SPDT a 3 fili

La serie VC6613 è predisposta per controllo ON/OFF tramite segnale SPDT a 3 fili. Il motore riceve alimentazione per muoversi in entrambe le direzioni, quindi non utilizza il funzionamento convenzionale con ritorno a molla.

Quando il controllore ordina il cambio di circuito, l’attuatore muove il cartuccio fino alla posizione corrispondente. Una volta raggiunta la posizione finale, la logica interna arresta il motore, così che il consumo elettrico avviene principalmente durante lo spostamento della valvola.

In caso di interruzione dell’alimentazione elettrica, la valvola rimane nella posizione in cui si trovava. Quando la tensione ritorna, risponde nuovamente al comando ricevuto dal controllore.

Alimentazione a 230 V

Il riferimento VC6613MH6000/U utilizza un attuatore progettato per una tensione di alimentazione di 200 a 240 V CA a 50/60 Hz, commercializzato abitualmente come versione da 230 V. Ciò facilita l’integrazione in impianti di riscaldamento e climatizzazione con circuiti di comando alimentati direttamente a tensione di rete.

Il consumo nominale dell’attuatore è di circa 4 VA durante il cambio di posizione.

Apertura e chiusura rapide

L’attuatore della valvola offre una manovra rapida. Resideo specifica un tempo nominale di circa 7 secondi a 50 Hz. A una frequenza di 60 Hz, lo spostamento può avvenire approssimativamente il 20 % più velocemente.

Questa velocità di attuazione facilita una risposta pronta nei sistemi di riscaldamento e raffrescamento a zone quando cambia la richiesta termica.

Contatto ausiliario SPDT

La versione VC6613M incorpora un contatto ausiliario SPDT che consente di integrare la posizione della valvola con altri componenti dell’impianto. Questo contatto può essere utilizzato per trasmettere un segnale di posizione o coordinare il funzionamento con pompe, caldaie o altri elementi di regolazione.

La documentazione tecnica della serie specifica per il contatto ausiliario una capacità di 1 A a 250 V CA, 50/60 Hz, con un carico minimo di 0,05 A a 24 V CC.

Pressione di esercizio fino a 20 bar

La valvola è progettata per lavorare con una pressione statica massima di 20 bar. La pressione differenziale massima ammessa tra le connessioni è di 4 bar, il che ne consente l’integrazione in un’ampia varietà di circuiti idronici entro i limiti indicati da Resideo.

La costruzione bilanciata del cartuccio riduce l’influenza della pressione differenziale sul meccanismo di chiusura, favorendo un azionamento stabile nelle condizioni di servizio specificate.

Per acqua calda e fredda

La serie VC può lavorare con acqua calda, acqua fredda e miscele acqua-glicole. La scheda tecnica europea attuale di Resideo specifica una concentrazione massima di glicole del 50 %, con una qualità dell’acqua conforme ai requisiti indicati per gli impianti idronici.

La temperatura normale di esercizio del fluido è compresa tra 1 e 95 °C. La documentazione del produttore prevede inoltre picchi di breve durata fino a 120 °C nelle condizioni specificate.

Corpo in ottone e componenti resistenti

Il corpo idraulico della valvola è realizzato in ottone. Il gruppo stelo utilizza acciaio inox e il cartuccio incorpora materiali tecnici ad alta resistenza, mentre le guarnizioni e gli elementi di tenuta sono realizzati in EPDM.

Tutti i principali elementi mobili e di tenuta sono raggruppati nel cartuccio interno, una costruzione che semplifica la manutenzione e riduce il numero di componenti mobili alloggiati direttamente nel corpo della valvola.

Attuatore smontabile per facilitare la manutenzione

L’attuatore può essere smontato dal corpo idraulico senza dover svuotare preventivamente l’intero impianto. Questa caratteristica consente di sostituire il motore o il gruppo attuatore mantenendo installato il corpo valvola e il cartuccio idraulico.

Se il problema si trova nel cartuccio stesso o è presente una perdita idraulica, sarà necessario isolare o svuotare il circuito seguendo le istruzioni di servizio del produttore prima di intervenire sul gruppo interno.

Progettata per un funzionamento silenzioso

Le valvole idroniche Resideo VC utilizzano un movimento progressivo del meccanismo interno progettato per offrire un funzionamento silenzioso quando l’impianto è correttamente dimensionato.

Una velocità eccessiva dell’acqua o una pressione idraulica insufficiente in sistemi che lavorano ad alte temperature possono generare rumore nelle tubazioni, pertanto devono essere rispettati i criteri di dimensionamento e bilanciamento idraulico dell’impianto.

Applicazioni abituali

La valvola Resideo VC6613MH6000/U può essere utilizzata in diversi impianti idronici in cui sia necessario deviare automaticamente l’acqua tra due circuiti:

• Impianti di riscaldamento a zone.
• Sistemi di raffrescamento ad acqua.
• Circuiti radianti.
• Fan coil e unità terminali idroniche.
• Convettori ad acqua.
• Sistemi di climatizzazione domestici.
• Piccoli impianti commerciali.
• Deviazione tra diversi circuiti idraulici.
• Impianti gestiti tramite termostati o controllori SPDT compatibili.

Dimensioni della valvola a 3 vie

Secondo la scheda tecnica della serie VC, il corpo a 3 vie con connessione BSPP da 3/4" presenta dimensioni compatte che ne facilitano il montaggio in installazioni dove lo spazio disponibile è limitato.

• Lunghezza del corpo: 94 mm.
• Altezza totale approssimativa: 130 mm.
• Larghezza dell’attuatore: 68 mm.
• Altezza dell’attuatore: circa 90 mm.

Dati tecnici della Resideo VC6613MH6000/U

• Produttore: Resideo.
• Famiglia: VC.
• Riferimento: VC6613MH6000/U.
• Tipo: valvola di zona motorizzata a 3 vie.
• Schema valvola: A-AB-B.
• Connessioni: filettatura femmina BSPP da 3/4".
• Diametro nominale: DN20.
• Tensione: 200-240 V CA.
• Frequenza: 50/60 Hz.
• Controllo: ON/OFF SPDT a 3 fili.
• Contatto ausiliario: SPDT.
• Capacità del contatto ausiliario: 1 A a 250 V CA, 50/60 Hz.
• Consumo dell’attuatore: 4 VA durante la manovra.
• Tempo nominale di azionamento: 7 secondi a 50 Hz.
• Pressione massima di esercizio: 20 bar.
• Pressione massima di rottura indicata per la serie: 100 bar.
• Pressione differenziale massima: 4 bar.
• Temperatura del fluido: 1-95 °C.
• Picco di temperatura di breve durata: fino a 120 °C.
• Temperatura ambiente massima: 65 °C.
• Fluidi: acqua e miscele acqua-glicole compatibili.
• Concentrazione di glicole secondo la scheda tecnica europea: fino al 50 %.
• Corpo: ottone.
• Stelo: acciaio inox.
• Cartuccia: polimeri tecnici Ryton, Fortron o Noryl secondo la produzione.
• Guarnizioni: EPDM.
• Corsa dello stelo: circa 10 mm.
• Cavo di alimentazione/comando: 1 m.
• Lunghezza del corpo: 94 mm.
• Altezza approssimativa del gruppo: 130 mm.

Valvola motorizzata a 3 vie per impianti idronici

La Resideo VC6613MH6000/U consente di automatizzare la deviazione dell’acqua tra due rami mediante una valvola a 3 vie compatta e un attuatore elettrico a risposta rapida. La combinazione di connessioni femmina da 3/4", controllo SPDT a 3 fili, alimentazione a 230 V, pressione massima di 20 bar e manovra in circa 7 secondi ne facilita l’integrazione in sistemi di riscaldamento e raffrescamento a zone.

Per ottenere un funzionamento corretto devono essere rispettati lo schema idraulico AB-A-B, il cablaggio elettrico, i limiti di pressione e temperatura e le istruzioni di montaggio e manutenzione specificate da Resideo.
