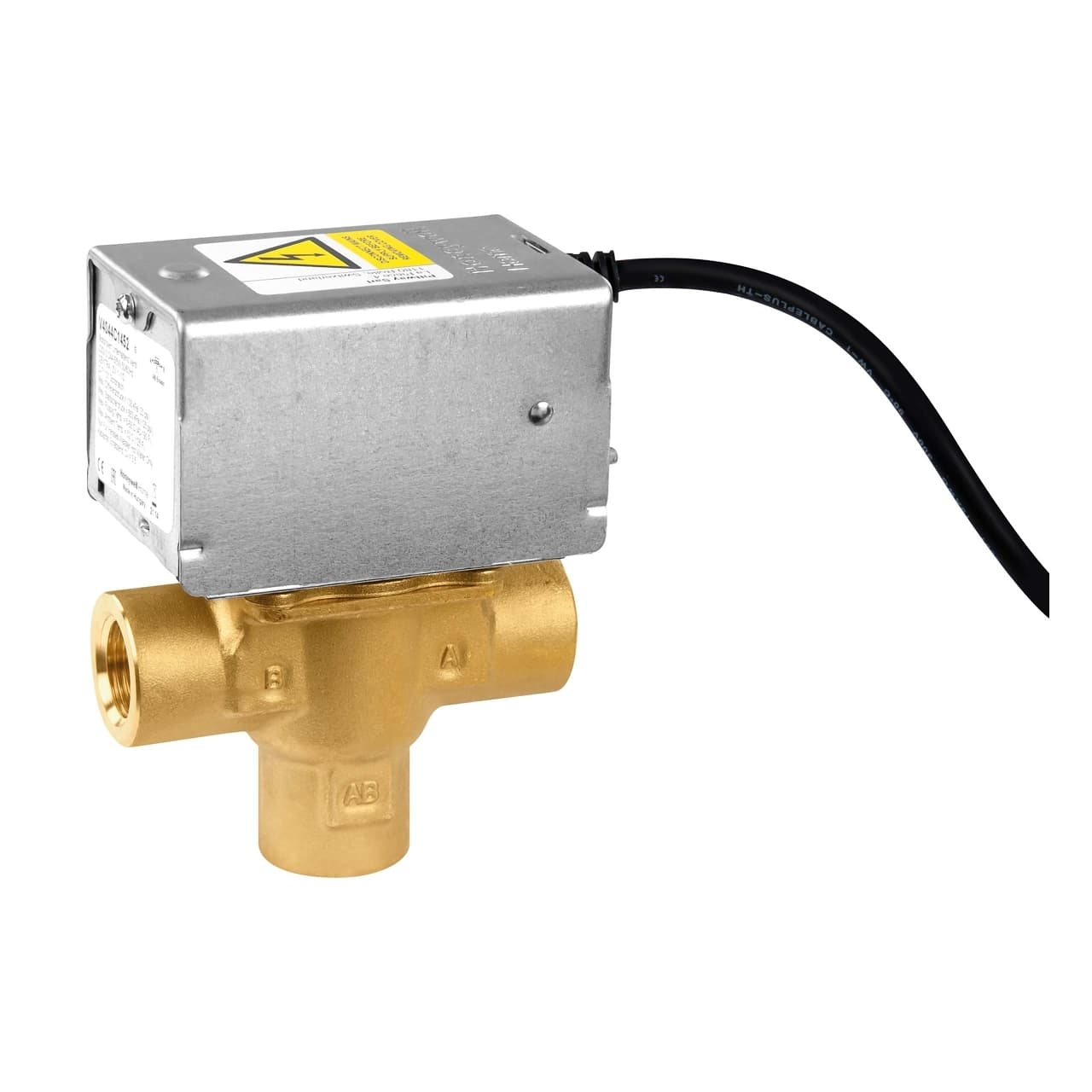

Valvola di zona motorizzata a 3 vie 1"

La valvola di zona motorizzata Resideo V4044F1034/U è una valvola deviatrice a 3 vie con connessione filettata interna da 1" (DN25), progettata per controllare la portata di acqua calda o fredda in impianti di riscaldamento e raffrescamento. Dotata di attuatore elettrico a 230 V, ritorno a molla e contatto ausiliario SPST, consente di gestire automaticamente la circolazione tra i diversi rami di un impianto idraulico.

Questo modello appartiene alla serie V4044F di Resideo ed è particolarmente indicato per impianti domestici e piccole applicazioni commerciali. Il corpo in ottone, l’azionamento a due posizioni e la costruzione compatta ne facilitano l’integrazione in sistemi idronici di climatizzazione, riscaldamento e raffrescamento.

Caratteristiche principali della valvola Resideo V4044F1034/U

• Tipo: valvola di zona motorizzata deviatrice a 3 vie.
• Connessione: filettatura interna da 1".
• Diametro nominale: DN25.
• Alimentazione: 230 V CA, 50 Hz.
• Azionamento: elettrico a due posizioni con ritorno a molla.
• Valore Kvs: 8,1.
• Pressione massima di esercizio: 8,6 bar.
• Pressione differenziale massima di chiusura: 0,55 bar.
• Contatto ausiliario: SPST.
• Temperatura del fluido: da 5 a 88 °C.
• Temperatura ambiente massima: 50 °C.
• Materiale del corpo: ottone.
• Coperchio e base dell’attuatore: acciaio zincato.
• Riferimento: V4044F1034/U.

Controllo automatico della portata in impianti di riscaldamento e raffrescamento

La Resideo V4044F1034/U è concepita per effettuare la deviazione automatica della portata tra le vie AB-A e AB-B. In questo modo, consente di indirizzare l’acqua verso diversi circuiti in base alla richiesta dell’impianto, risultando adatta per sistemi di riscaldamento a zone, climatizzazione idronica e altre applicazioni in cui sia necessario selezionare automaticamente uno di due percorsi idraulici.

Il funzionamento a due posizioni semplifica il controllo dell’impianto: un segnale elettrico aziona il motore della valvola e il sistema di ritorno a molla consente di ripristinare automaticamente la posizione corrispondente quando viene meno l’alimentazione elettrica.

Connessione da 1" e capacità Kvs 8,1

La valvola integra connessioni filettate interne da 1", equivalenti a DN25, una misura comune nei circuiti idraulici di riscaldamento e raffrescamento. Il valore di portata Kvs 8,1 consente di lavorare con impianti che richiedono un’elevata capacità di passaggio entro i limiti idraulici stabiliti dal produttore.

La pressione massima di esercizio indicata da Resideo è di 8,6 bar, mentre la pressione differenziale massima per la chiusura è di 0,55 bar.

Attuatore motorizzato a 230 V con ritorno a molla

L’attuatore funziona con un’alimentazione di 230 V CA a 50 Hz e utilizza un sistema di ritorno a molla. La valvola è progettata per applicazioni a funzionamento ciclico, effettuando la commutazione tra le sue due posizioni in base ai comandi ricevuti dal sistema di controllo.

Il meccanismo incorpora inoltre un azionamento manuale, utile per posizionare la valvola quando necessario durante determinate operazioni di installazione, verifica o in assenza di alimentazione elettrica.

Contatto ausiliario SPST integrato

Una delle caratteristiche distintive della versione V4044F è l’integrazione di un contatto ausiliario di fine corsa SPST. Questo contatto consente di coordinare il funzionamento della valvola con altri dispositivi dell’impianto, ad esempio una caldaia, una pompa di circolazione o altri componenti del sistema di controllo.

In questo modo, la valvola può far parte di sistemi di regolazione in cui sia necessario confermare elettricamente una determinata posizione prima di attivare un altro elemento dell’impianto.

Costruzione robusta per impianti idronici

Il corpo idraulico della Resideo V4044F1034/U è realizzato in ottone, mentre il coperchio e la base dell’attuatore sono in acciaio zincato. Lo stelo è in acciaio inox e gli elementi interni di tenuta includono materiali elastomerici adatti al funzionamento con circuiti ad acqua.

La valvola può essere utilizzata con acqua o miscele di acqua e glicole compatibili con le specifiche indicate da Resideo e con la norma VDI 2035. L’intervallo di temperatura del fluido è compreso tra 5 e 88 °C, quindi può essere impiegata sia in circuiti di riscaldamento sia di raffrescamento.

Manutenzione semplificata

La costruzione della serie V4044 è pensata per facilitare le operazioni di installazione e manutenzione. Resideo indica che il gruppo motorizzato può essere sostituito senza smontare le connessioni idrauliche del corpo valvola né svuotare completamente il circuito, riducendo l’intervento necessario nelle operazioni di manutenzione.

Inoltre, il design compatto facilita l’installazione in locali tecnici, armadi impiantistici e altri spazi in cui la disponibilità di spazio è limitata.

Applicazioni della valvola di zona Resideo V4044F1034/U

Questa valvola motorizzata a 3 vie è indicata per il controllo idronico in diversi tipi di impianti, tra cui:

• Impianti domestici di riscaldamento.
• Sistemi di riscaldamento suddivisi per zone.
• Circuiti di raffrescamento ad acqua.
• Sistemi di climatizzazione idronica.
• Piccoli impianti commerciali.
• Controllo e deviazione di acqua calda o fredda tra due circuiti.
• Impianti in cui sia necessario coordinare la valvola con una pompa, una caldaia o un altro dispositivo tramite contatto ausiliario.

Dati tecnici della Resideo V4044F1034/U

• Marca: Resideo.
• Serie: V4044F.
• Riferimento: V4044F1034/U.
• Tipo di valvola: valvola di zona deviatrice.
• Numero di vie: 3.
• Tipo di controllo: 2 posizioni.
• Dimensione connessione: 1".
• Diametro nominale: DN25.
• Tipo di connessione: filettatura interna BSPP.
• Kvs: 8,1.
• Cv: 9,5.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Contatto ausiliario: sì.
• Tipo di contatto ausiliario: SPST.
• Ritorno: a molla.
• Azionamento manuale: sì.
• Pressione massima di esercizio: 8,6 bar.
• Pressione differenziale massima di chiusura: 0,55 bar.
• Temperatura minima del fluido: 5 °C.
• Temperatura massima del fluido: 88 °C.
• Temperatura ambiente massima: 50 °C.
• Materiale del corpo: ottone.
• Materiale dello stelo: acciaio inox.
• Materiale della sfera: NBR.
• Materiale delle guarnizioni: EPDM.
• Fluidi compatibili: acqua e miscele acqua-glicole secondo le condizioni indicate dal produttore.

Valvola a 3 vie per regolazione per zone

Grazie alla combinazione di connessione DN25 da 1", Kvs 8,1, alimentazione a 230 V, ritorno a molla e contatto ausiliario, la Resideo V4044F1034/U consente di automatizzare la distribuzione dell’acqua in impianti di riscaldamento e raffrescamento. La configurazione a tre vie facilita la commutazione tra due circuiti, mentre il contatto ausiliario permette l’integrazione con altri componenti del sistema di climatizzazione.

Per garantire il corretto funzionamento della valvola è necessario rispettare il senso di circolazione, le posizioni di montaggio, i limiti di pressione e temperatura e le istruzioni di collegamento elettrico specificate da Resideo.
