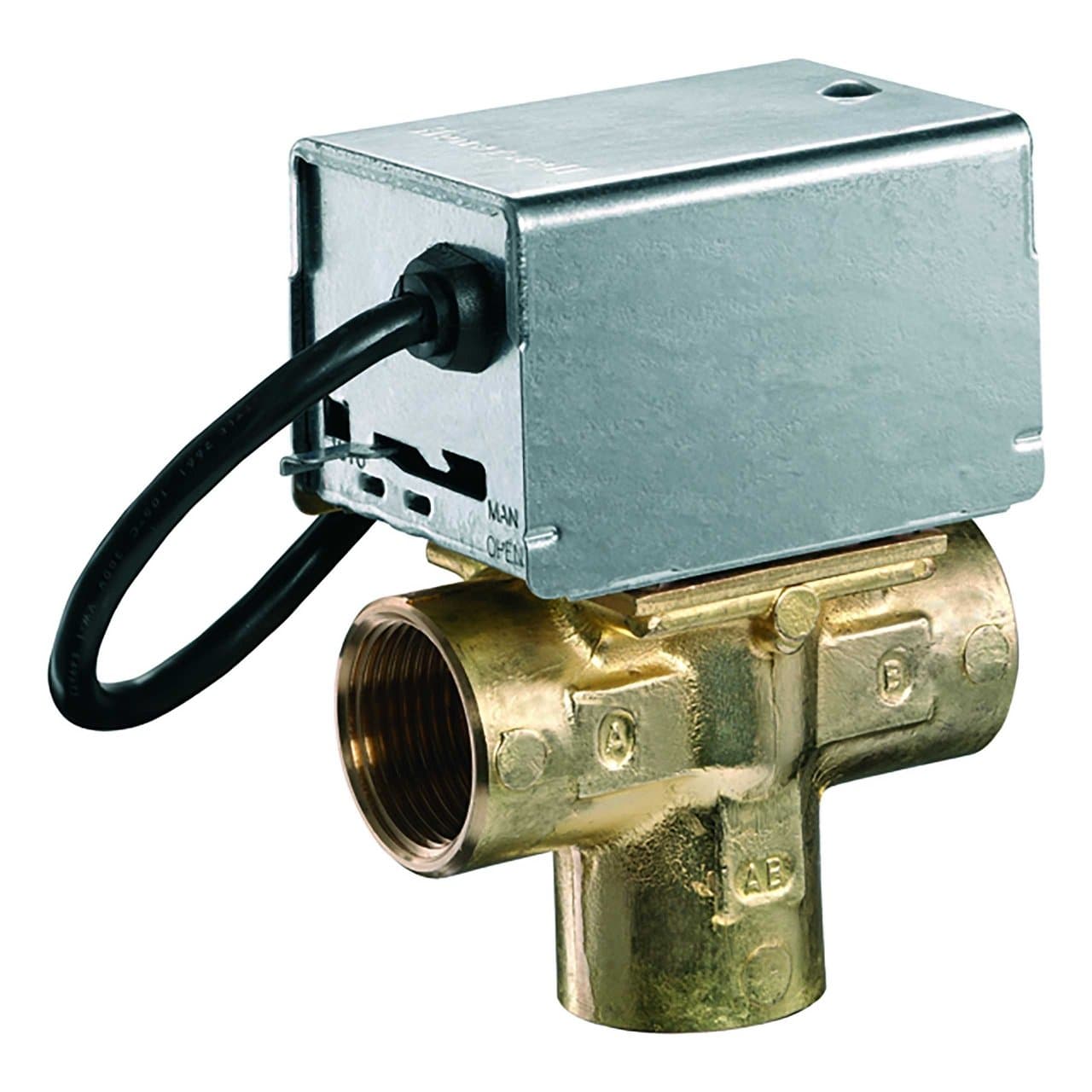

Valvola di zona motorizzata a 3 vie 1"

La valvola di zona motorizzata Resideo V4044C1312/U è una valvola deviatrice a 3 vie con connessioni filettate femmina da 1", progettata per dirigere automaticamente la portata dell’acqua tra due circuiti in impianti di riscaldamento e acqua calda sanitaria. Funziona tramite un attuatore elettrico a 230 V / 50 Hz con ritorno a molla e offre un Kvs di 8,1, fornendo una soluzione compatta per impianti idraulici domestici e piccole applicazioni commerciali.

Questa versione della serie V4044C funziona con controllo tutto o niente e dispone di un corpo in ottone idoneo per temperature del fluido comprese tra 5 e 88 °C. Per il modello da 1", Resideo specifica una pressione differenziale massima di 0,55 bar, mentre la pressione massima di esercizio della serie è di 8,6 bar.

Caratteristiche principali della Resideo V4044C1312/U

• Marca: Resideo.
• Serie: V4044C.
• Riferimento: V4044C1312/U.
• Tipo: valvola di zona motorizzata deviatrice.
• Numero di vie: 3.
• Funzionamento: tutto o niente.
• Connessioni: filettatura femmina da 1".
• Diametro nominale: DN25.
• Kvs: 8,1.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Segnale di controllo: SPST.
• Ritorno: a molla.
• Pressione massima di esercizio: 8,6 bar.
• Pressione differenziale massima: 0,55 bar.
• Temperatura del fluido: da 5 a 88 °C.
• Temperatura ambiente: da 5 a 50 °C.
• Corpo valvola: ottone.
• Coperchio e base dell’attuatore: acciaio zincato.
• Lunghezza del cavo: 1.000 mm.

Valvola deviatrice motorizzata a 3 vie

La V4044C1312/U è progettata per deviare la portata verso uno dei due circuiti. A differenza di una valvola miscelatrice, il suo funzionamento è orientato alla selezione di un percorso idraulico o dell’altro, consentendo di gestire automaticamente la distribuzione dell’acqua in base alle esigenze dell’impianto.

Resideo indica che la serie V4044C può essere utilizzata per controllare il flusso tra i circuiti di riscaldamento e acqua calda sanitaria in sistemi centrali completamente pompati. La valvola consente il passaggio verso una sola zona alla volta, facilitando la priorità o la selezione automatica tra diversi circuiti.

Connessioni filettate femmina da 1"

Il riferimento V4044C1312/U corrisponde specificamente alla variante con connessioni da 1". Le connessioni interne filettate facilitano l’integrazione in impianti idraulici convenzionali mediante raccordi compatibili.

Per questa misura, Resideo stabilisce un Kvs di 8,1, parametro che rappresenta la capacità idraulica di passaggio della valvola e che deve essere considerato insieme alla portata di progetto e alla perdita di carico disponibile nell’impianto.

Pressione differenziale massima di 0,55 bar

La variante da 1" ammette una pressione differenziale massima di 0,55 bar. Questo valore determina la differenza massima di pressione attraverso la valvola nelle condizioni di funzionamento specificate dal produttore.

La pressione massima di esercizio indicata per la serie V4044 è di 8,6 bar. Entrambi i valori devono essere verificati durante il dimensionamento idraulico per garantire che la valvola possa eseguire correttamente le manovre di apertura e ritorno.

Attuatore elettrico a 230 V

L’attuatore funziona con un’alimentazione di 230 V CA a 50 Hz, una configurazione comune negli impianti domestici di riscaldamento. L’azionamento è di tipo tutto o niente tramite un segnale SPST.

Quando l’attuatore riceve alimentazione, il motore sposta la valvola nella posizione corrispondente. Al venir meno della tensione, la molla di ritorno riporta nuovamente il meccanismo nella posizione di riposo.

Ritorno a molla

Il sistema di ritorno meccanico consente alla valvola di assumere automaticamente una posizione definita quando non riceve alimentazione. Secondo la documentazione Resideo per la serie V4044C, la valvola effettua lo spostamento elettrico verso la porta A e ritorna verso la porta B tramite l’azione della molla.

Il produttore specifica un tempo approssimativo di 18 secondi per lo spostamento motorizzato verso la porta A e circa 8 secondi per il ritorno a molla verso la porta B.

Controllo tutto o niente

La Resideo V4044C1312/U funziona tramite un semplice sistema ON/OFF o tutto o niente. Ciò consente di comandarla da termostati, aquastat o altri dispositivi di regolazione compatibili che forniscano il segnale richiesto dall’attuatore.

Questo tipo di funzionamento è particolarmente adatto quando è necessario soltanto selezionare tra due percorsi idraulici senza effettuare una regolazione proporzionale della portata.

Senza contatto ausiliario integrato

La serie V4044C corrisponde alle versioni senza microinterruttore ausiliario integrato. Resideo distingue queste valvole dalla serie V4044F, che invece incorpora un contatto ausiliario per la segnalazione o il comando di altre apparecchiature.

Per questo motivo, la V4044C1312/U è particolarmente indicata per impianti in cui è necessario soltanto effettuare la commutazione idraulica tra i due circuiti, senza richiedere un segnale elettrico aggiuntivo di fine corsa.

Per acqua e miscele di acqua con glicole

La valvola è adatta a funzionare con acqua e miscele di acqua con glicole compatibili con i requisiti indicati da Resideo e con le condizioni stabilite da VDI 2035.

L’intervallo di temperatura consentito per il fluido è di 5 a 88 °C, il che ne permette l’utilizzo sia nei circuiti di riscaldamento sia in altri sistemi idronici che operano entro questo range.

Corpo in ottone

Il corpo idraulico è realizzato in ottone, offrendo resistenza meccanica per il normale funzionamento negli impianti di riscaldamento. Il coperchio e la base dell’attuatore sono realizzati in acciaio zincato, proteggendo il meccanismo elettrico e di azionamento.

La sua costruzione combina in un unico insieme il corpo valvola e l’attuatore motorizzato, semplificandone l’inserimento in impianti nuovi o in interventi di sostituzione di una valvola compatibile.

Applicazioni della V4044C1312/U

Questa valvola deviatrice può essere utilizzata in impianti in cui sia necessario selezionare automaticamente uno dei due circuiti idraulici. Tra le applicazioni più comuni troviamo:

• Sistemi domestici di riscaldamento.
• Impianti di riscaldamento e produzione di ACS.
• Commutazione tra circuito di riscaldamento e accumulo di acqua calda.
• Impianti idraulici suddivisi in due circuiti.
• Sistemi centrali completamente pompati.
• Piccoli impianti commerciali di climatizzazione.
• Applicazioni con acqua o miscele compatibili di acqua e glicole.

Funzionamento tra le porte A e B

La V4044 è una valvola deviatrice che utilizza una connessione comune per dirigere la portata verso una delle altre due porte. Quando l’attuatore cambia posizione, il passaggio dell’acqua viene commutato tra i due percorsi, evitando di alimentare simultaneamente entrambe le zone nelle applicazioni per cui è stata progettata.

Questo principio è particolarmente utile nei sistemi in cui esiste una priorità dell’acqua calda sanitaria o dove un unico generatore deve alimentare alternativamente diverse parti dell’impianto.

Installazione e manutenzione

La valvola deve essere installata rispettando l’identificazione e la disposizione delle porte indicate da Resideo. Occorre inoltre tenere conto della direzione del flusso, della posizione consentita dell’attuatore e dello spazio necessario per eventuali future operazioni di manutenzione.

Il produttore dispone di motori, testine di azionamento e kit di manutenzione specifici per la famiglia V4044, facilitando la sostituzione di determinati componenti senza dover sempre sostituire l’intero gruppo.

Per garantire un funzionamento corretto è necessario rispettare i limiti di temperatura, pressione statica e pressione differenziale, nonché le indicazioni di collegamento elettrico stabilite nelle istruzioni del produttore.

Dati tecnici della Resideo V4044C1312/U

• Produttore: Resideo.
• Famiglia: V4044C.
• Riferimento: V4044C1312/U.
• Prodotto: valvola di zona motorizzata.
• Configurazione: 3 vie.
• Funzione idraulica: deviatrice.
• Controllo: tutto o niente.
• Segnale di ingresso: SPST.
• Connessioni: filettatura femmina.
• Misura: 1".
• DN: 25.
• Kvs: 8,1.
• Pressione differenziale massima: 0,55 bar.
• Pressione massima di esercizio: 8,6 bar.
• Tensione di alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Ritorno: mediante molla.
• Tempo approssimativo di azionamento verso la porta A: 18 secondi.
• Tempo approssimativo di ritorno verso la porta B: 8 secondi.
• Temperatura del fluido: 5-88 °C.
• Temperatura ambiente: 5-50 °C.
• Fluido: acqua o miscela di acqua e glicole conforme alle condizioni del produttore.
• Materiale del corpo: ottone.
• Coperchio dell’attuatore: acciaio zincato.
• Base dell’attuatore: acciaio zincato.
• Lunghezza del cavo: 1.000 mm.
• Contatto ausiliario: non incorporato nella versione V4044C.

Valvola a 3 vie per riscaldamento e ACS

La Resideo V4044C1312/U combina una connessione filettata da 1", Kvs 8,1, azionamento elettrico a 230 V e ritorno a molla per gestire automaticamente la portata tra due circuiti. La sua configurazione deviatrice è particolarmente utile nei sistemi in cui è necessario alternare tra riscaldamento e produzione di acqua calda sanitaria.

Il corpo in ottone e il funzionamento tutto o niente offrono una soluzione semplice per automatizzare la distribuzione dell’acqua. Per ottenere le prestazioni previste è necessario dimensionare correttamente il circuito e rispettare la pressione differenziale massima di 0,55 bar e le altre condizioni di installazione specificate da Resideo.
