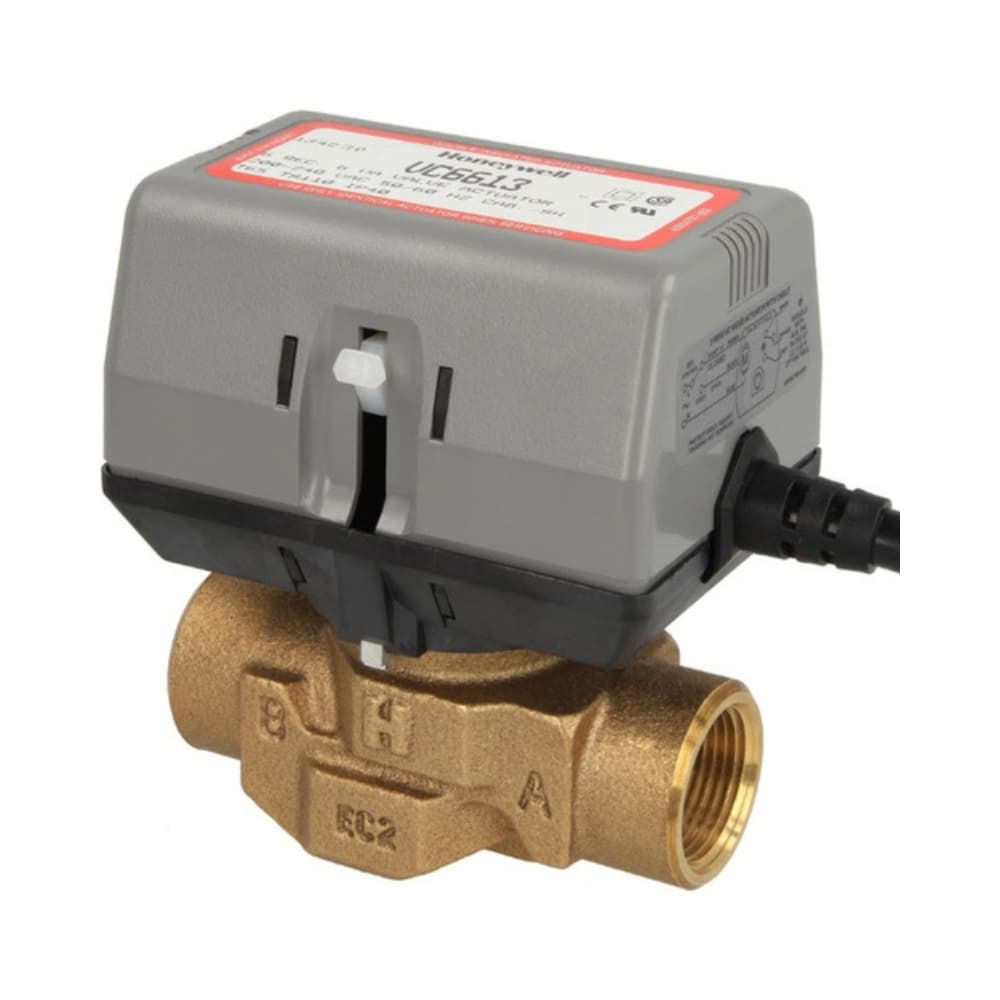

Valvola di zona motorizzata a 2 vie 3/4"

La valvola di zona motorizzata Resideo VC6613AJ1000/U è una valvola idronica a 2 vie con connessione filettata femmina BSPP da 3/4", progettata per controllare automaticamente il passaggio di acqua calda o fredda in impianti di riscaldamento e raffrescamento. Integra un attuatore elettrico a 230 V, controllo ON/OFF tramite segnale SPDT a 3 fili e contatto ausiliario SPDT, offrendo una soluzione compatta per la regolazione per zone.

La serie VC è indicata per applicazioni domestiche e piccole installazioni commerciali, e può essere utilizzata per controllare circuiti di radiatori, fan coil, convettori e altri terminali idronici. La sua costruzione bilanciata consente di lavorare con una pressione statica fino a 20 bar e una pressione differenziale massima di 4 bar.

Caratteristiche principali della Resideo VC6613AJ1000/U

• Marca: Resideo.
• Serie: VC.
• Codice: VC6613AJ1000/U.
• Tipo: valvola di zona motorizzata.
• Numero di vie: 2.
• Connessione: filettatura femmina BSPP da 3/4".
• Alimentazione dell'attuatore: 200-240 V CA.
• Frequenza: 50/60 Hz.
• Controllo: ON/OFF SPDT a 3 fili.
• Contatto ausiliario: SPDT.
• Pressione statica massima: 20 bar.
• Pressione differenziale massima: 4 bar.
• Temperatura del fluido: da 1 a 95 °C.
• Temperatura ambiente massima: 65 °C.
• Tempo nominale di apertura: 7 secondi a 50 Hz.
• Consumo elettrico: 4 VA durante il movimento.
• Lunghezza del cavo: 1 m.
• Corpo valvola: ottone.
• Stelo: acciaio inox.
• Guarnizioni: EPDM.

Controllo automatico dei circuiti di riscaldamento e raffrescamento

La Resideo VC6613AJ1000/U è progettata per aprire o chiudere automaticamente il passaggio dell'acqua in base ai comandi ricevuti dal sistema di regolazione. Può essere integrata con termostati, aquastati, interruttori di flusso e altri dispositivi di controllo compatibili con la sua configurazione elettrica.

In un impianto suddiviso in zone consente di controllare in modo indipendente la portata che circola verso una determinata parte del sistema, aiutando ad adattare il funzionamento del riscaldamento o del raffrescamento alla richiesta di ogni ambiente o circuito.

Attuatore a 230 V con controllo SPDT a 3 fili

Questa variante della serie VC utilizza un attuatore per alimentazione di rete di 200-240 V CA a 50/60 Hz. La gamma è identificata commercialmente in Spagna come versione a 230 V e impiega un sistema di controllo ON/OFF SPDT tramite 3 fili.

Quando il controllore richiede l'apertura, l'attuatore sposta il meccanismo interno fino a raggiungere la posizione corrispondente. Alla ricezione del comando opposto, il motore aziona nuovamente la valvola fino alla posizione di chiusura. Pertanto, non utilizza un sistema convenzionale di ritorno a molla, ma un azionamento motorizzato in entrambe le direzioni.

Apertura e chiusura rapide in 7 secondi

Il tempo nominale di corsa specificato da Resideo è di circa 7 secondi a 50 Hz. A 60 Hz, il produttore indica un funzionamento circa il 20 % più rapido.

L'attuatore incorpora una logica interna che fa sì che consumi energia solo mentre sposta la valvola verso la posizione richiesta. Il consumo durante la manovra è di circa 4 VA.

Contatto ausiliario SPDT integrato

La VC6613AJ1000/U dispone di contatto ausiliario SPDT, che può essere utilizzato per coordinare la posizione della valvola con altri componenti dell'impianto. Ciò consente, ad esempio, di comandare una pompa di circolazione, trasmettere un segnale a un sistema di controllo o autorizzare il funzionamento di un altro dispositivo una volta che la valvola ha raggiunto la posizione richiesta.

La documentazione tecnica della serie VC specifica per il contatto ausiliario una capacità di 1 A a 250 V CA, 50/60 Hz, con un carico minimo di 0,05 A a 24 V CC.

Pressione massima di 20 bar

La valvola ammette una pressione statica massima di esercizio di 20 bar e una pressione differenziale massima fino a 4 bar. La costruzione bilanciata del cartuccio consente alla tenuta dei passaggi di essere praticamente indipendente dalla pressione differenziale presente attraverso la valvola.

Nella versione a 2 vie, l'acqua può circolare in entrambi i sensi, offrendo flessibilità durante la progettazione e il montaggio del circuito idraulico.

Per acqua calda, fredda e miscele con glicole

La serie VC è progettata per lavorare con acqua e miscele di acqua e glicole fino al 50 %, purché la qualità del fluido sia adeguata per impianti idronici secondo le specifiche Resideo.

L'intervallo normale di temperatura del fluido è compreso tra 1 e 95 °C. La documentazione tecnica contempla anche picchi di breve durata fino a 120 °C nelle condizioni stabilite dal produttore.

Corpo in ottone e cartuccia interna

Il corpo idraulico è realizzato in ottone. Il gruppo stelo incorpora acciaio inox e la cartuccia utilizza materiali tecnici come Ryton, Fortron o Noryl, a seconda della versione di produzione. Le guarnizioni e gli elementi di tenuta sono realizzati in EPDM.

Tutti i principali componenti mobili e di tenuta sono concentrati nel gruppo cartuccia, semplificando la costruzione della valvola e le future operazioni di manutenzione.

Funzionamento silenzioso e riduzione del colpo d'ariete

Resideo progetta le valvole idroniche VC per sfruttare un movimento sinusoidale dell'attuatore. Questa caratteristica favorisce un azionamento silenzioso e aiuta a ridurre gli effetti associati al colpo d'ariete quando l'impianto è correttamente dimensionato.

Come in qualsiasi sistema idraulico, una velocità di circolazione eccessiva o una pressione insufficiente ad alta temperatura può generare rumori nelle tubazioni, pertanto devono essere rispettati i criteri di dimensionamento dell'impianto.

Apertura manuale per riempimento e manutenzione

La valvola incorpora una leva di apertura manuale che consente di mantenere aperto il passaggio indipendentemente dal funzionamento elettrico. Questa funzione può essere utilizzata durante le operazioni di riempimento, spurgo o svuotamento del circuito e consente anche di aprire manualmente la valvola in caso di interruzione dell'alimentazione.

Quando il funzionamento elettrico viene ripristinato, l'attuatore può tornare a rispondere automaticamente ai comandi del sistema di regolazione.

Testa attuatore sostituibile senza svuotare l'impianto

Uno dei vantaggi della gamma Resideo VC è che la testa attuatore può essere smontata e sostituita senza svuotare il circuito idraulico, purché il corpo valvola e il gruppo cartuccia rimangano installati nella tubazione.

Questa costruzione facilita gli interventi di manutenzione, poiché consente di intervenire sul motore o sul treno di ingranaggi senza dover necessariamente smontare il corpo idraulico dell'impianto.

Comportamento in caso di mancanza di alimentazione

Nelle versioni con attuatore SPDT a 3 fili, un'interruzione dell'alimentazione elettrica fa sì che la valvola rimanga nella posizione in cui si trovava al momento del blackout. Quando torna l'alimentazione, l'attuatore risponde nuovamente alla richiesta del controllore.

Questo comportamento deve essere considerato nella progettazione del sistema, soprattutto quando l'applicazione richieda una determinata posizione di sicurezza in caso di guasto elettrico.

Applicazioni della valvola Resideo VC6613AJ1000/U

• Impianti di riscaldamento suddivisi in zone.
• Circuiti di raffrescamento idronico.
• Sistemi a radiatori.
• Fan coil.
• Convettori e terminali idronici.
• Piccole installazioni commerciali.
• Controllo indipendente di rami idraulici.
• Sistemi controllati tramite termostato o altro dispositivo SPDT compatibile.

Dati tecnici della Resideo VC6613AJ1000/U

• Produttore: Resideo.
• Famiglia: VC.
• Codice: VC6613AJ1000/U.
• Configurazione: 2 vie.
• Tipo di connessione: BSPP femmina.
• Misura: 3/4".
• Tensione di alimentazione: 200-240 V CA.
• Frequenza: 50/60 Hz.
• Tipo di comando: ON/OFF SPDT, 3 fili.
• Contatto ausiliario: SPDT.
• Consumo dell'attuatore: 4 VA durante la manovra.
• Tempo nominale di apertura: 7 secondi a 50 Hz.
• Pressione massima di esercizio: 20 bar.
• Pressione differenziale massima: 4 bar.
• Temperatura normale del fluido: 1-95 °C.
• Picco di temperatura di breve durata: fino a 120 °C.
• Temperatura ambiente massima: 65 °C.
• Fluido: acqua o miscela di acqua e glicole.
• Concentrazione massima di glicole: 50 %.
• Corpo: ottone.
• Stelo: acciaio inox.
• Guarnizioni: EPDM.
• Cavo: 1 m.
• Lunghezza approssimativa del corpo da 3/4": 94 mm.
• Larghezza approssimativa dell'attuatore: 68 mm.
• Altezza approssimativa del gruppo a 2 vie: 113 mm.
• Azionamento manuale: sì.
• Attuatore smontabile senza svuotare il circuito: sì.

Valvola motorizzata compatta per regolazione per zone

La Resideo VC6613AJ1000/U offre una soluzione di controllo della portata per impianti che richiedono una valvola motorizzata a 2 vie, connessione femmina da 3/4" e alimentazione a 230 V. Il suo azionamento rapido, l'elevata pressione ammissibile e la possibilità di sostituire la testa senza svuotare il circuito facilitano sia l'installazione sia le successive operazioni di manutenzione.

Per garantire un funzionamento corretto devono essere rispettati i limiti di pressione e temperatura, lo schema di collegamento elettrico e le istruzioni di montaggio specificate da Resideo, oltre a verificare la compatibilità del controllore utilizzato con il sistema ON/OFF SPDT a 3 fili.
