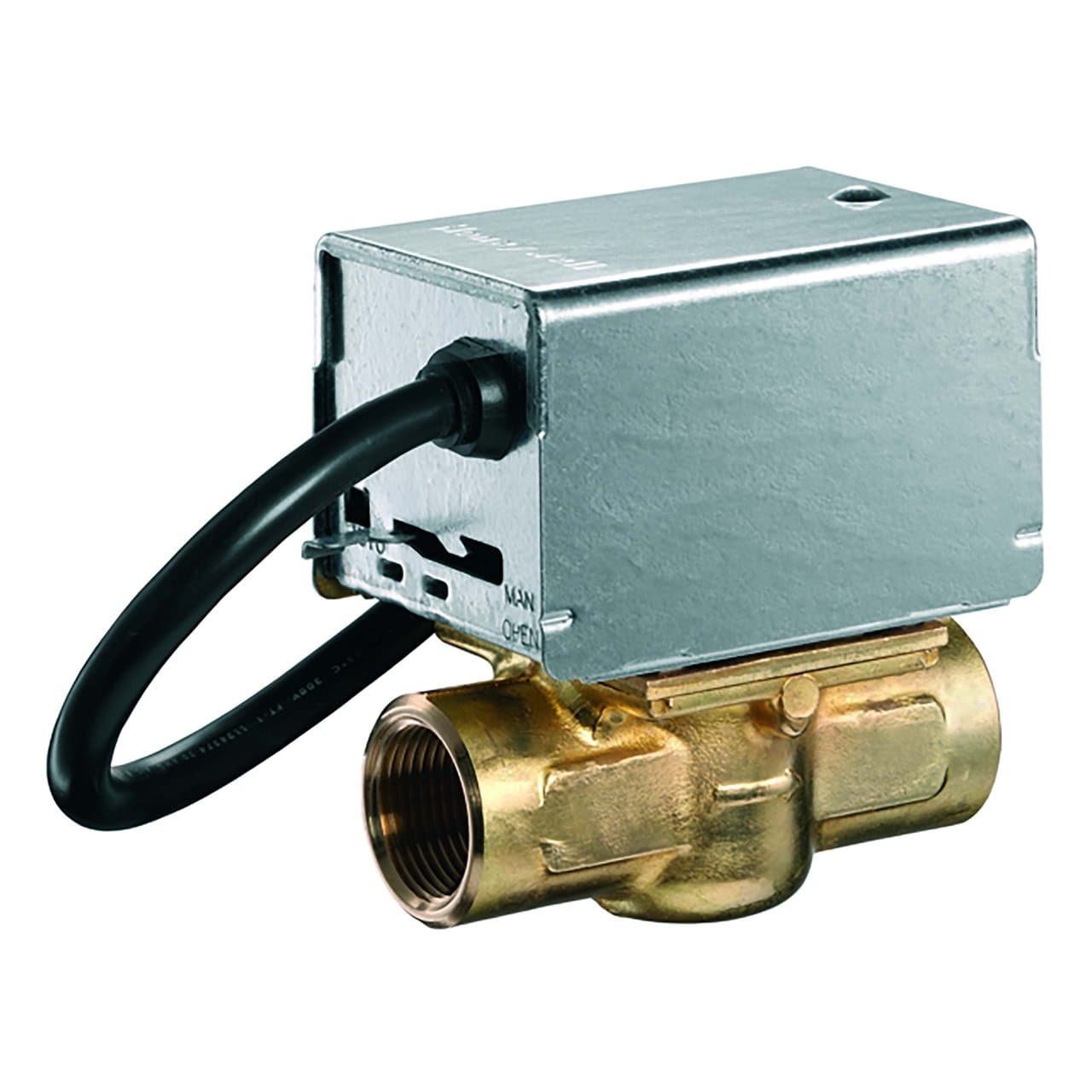

Valvola di zona motorizzata a 2 vie 1"

La valvola di zona motorizzata Resideo V4043H1122/U è una valvola a 2 vie con connessione filettata interna da 1", progettata per controllare automaticamente il passaggio dell’acqua in impianti idronici di riscaldamento e raffrescamento. Dispone di un Kvs di 8,6, attuatore elettrico a 230 V, funzionamento on/off, ritorno a molla e contatto ausiliario SPDT, offrendo una soluzione compatta per la regolazione indipendente di circuiti o zone.

Questa valvola lavora in configurazione normalmente chiusa: quando non riceve alimentazione, la molla mantiene chiuso il passaggio dell’acqua. Applicando tensione, l’attuatore apre la valvola e consente la circolazione nel circuito. È particolarmente indicata per impianti domestici e piccole applicazioni commerciali in cui sia necessario automatizzare l’erogazione di acqua calda o fredda a una zona specifica.

Caratteristiche principali della Resideo V4043H1122/U

• Marca: Resideo.
• Serie: V4043H.
• Riferimento: V4043H1122/U.
• Tipo: valvola di zona motorizzata a 2 vie.
• Funzionamento: on/off.
• Posizione senza tensione: normalmente chiusa.
• Connessione: filettatura interna BSPP da 1".
• Diametro nominale: DN25.
• Kvs: 8,6.
• Alimentazione: 230 V CA.
• Frequenza: 50 Hz.
• Consumo elettrico: 9,6 VA.
• Corrente: circa 0,04 A.
• Ritorno: a molla in posizione chiusa.
• Contatto ausiliario: SPDT.
• Pressione massima di esercizio: 8,6 bar.
• Pressione differenziale massima di chiusura: 0,45 bar.
• Temperatura del fluido: da 5 a 88 °C.
• Tempo nominale di apertura: circa 15 secondi.
• Corpo: ottone.
• Stelo: acciaio inox.
• Elemento di chiusura: NBR.
• Guarnizioni: EPDM.
• Azionamento manuale: sì.
• Lunghezza del cavo: 1 m.

Controllo automatico della portata per zone

La Resideo V4043H1122/U consente di aprire o chiudere automaticamente un circuito idraulico in base alla richiesta di riscaldamento o raffrescamento. Può essere integrata in impianti suddivisi per zone per controllare in modo indipendente il passaggio dell’acqua verso radiatori, fan coil, circuiti di riscaldamento o altri terminali compatibili.

Quando un termostato o un controllore richiede il funzionamento, l’attuatore riceve alimentazione e apre la valvola. Al venir meno del segnale elettrico, il meccanismo di ritorno a molla chiude automaticamente il passaggio, isolando il circuito.

Valvola normalmente chiusa con ritorno a molla

La posizione di riposo di questa valvola è chiusa. Ciò significa che, in assenza di alimentazione elettrica, l’acqua non circola attraverso il corpo valvola. Quando viene applicata tensione all’attuatore, il motore vince la forza della molla e sposta il meccanismo fino alla posizione aperta.

Rimuovendo l’alimentazione, la molla riporta automaticamente la valvola alla posizione iniziale. Questo funzionamento è particolarmente pratico nei sistemi a zone, poiché ogni circuito rimane chiuso finché non vi è richiesta.

Connessione da 1" e Kvs 8,6

Il riferimento V4043H1122/U corrisponde alla versione con connessione filettata interna BSPP da 1" e diametro nominale DN25. La sua capacità idraulica è definita da un Kvs di 8,6, secondo la documentazione commerciale Resideo per il mercato europeo.

Questo valore deve essere considerato durante il dimensionamento dell’impianto insieme alla portata richiesta e alla perdita di carico disponibile, garantendo che la valvola lavori entro le condizioni previste dal produttore.

Pressione massima di esercizio di 8,6 bar

La valvola ammette una pressione statica massima di esercizio di 8,6 bar. Per questa versione DN25 da 1", Resideo stabilisce una pressione differenziale massima di chiusura di 0,45 bar.

La pressione differenziale è particolarmente importante nelle valvole di zona, poiché una differenza eccessiva tra ingresso e uscita può impedire la corretta chiusura del meccanismo. Per questo motivo, tale valore deve essere verificato durante il calcolo idraulico del circuito.

Attuatore elettrico a 230 V

L’attuatore della V4043H1122/U funziona con alimentazione 230 V CA a 50 Hz. Il consumo elettrico nominale è di circa 9,6 VA, con una corrente vicina a 0,04 A.

La valvola utilizza un azionamento a due posizioni, quindi è progettata per lavorare completamente aperta o completamente chiusa e non per una regolazione proporzionale continua della portata.

Contatto ausiliario SPDT integrato

Il modello V4043H incorpora un contatto ausiliario SPDT di fine corsa. Questo contatto consente di utilizzare la posizione della valvola come segnale elettrico per coordinare altri componenti dell’impianto.

Ad esempio, può essere impiegato per abilitare il funzionamento di una caldaia o di una pompa di circolazione una volta che la valvola ha raggiunto la posizione corrispondente. Resideo specifica per questo contatto ausiliario una capacità di 2,2 A a 220-240 V CA e 50 Hz.

Apertura in circa 15 secondi

Il tempo nominale indicato da Resideo per l’apertura di questa valvola è di circa 15 secondi. Il meccanismo motorizzato esegue l’apertura in modo progressivo fino a raggiungere la posizione finale richiesta.

Quando l’alimentazione viene interrotta, il ritorno meccanico a molla riporta il meccanismo in posizione chiusa, senza necessità di alimentare elettricamente il motore durante la chiusura.

Azionamento manuale

La valvola è dotata di una leva di apertura manuale che consente di intervenire sul meccanismo in assenza di alimentazione elettrica. Questa funzione è utile durante determinate operazioni di riempimento, svuotamento, spurgo, messa in servizio o verifica dell’impianto.

Quando il funzionamento elettrico viene ripristinato, la valvola può tornare alla normale modalità automatica.

Per acqua e miscele con glicole

Resideo specifica questa valvola per il controllo di acqua e miscele di acqua con fino al 50 % di glicole, conformemente alle condizioni indicate da VDI 2035. Ciò consente di utilizzarla in circuiti idronici di riscaldamento e raffrescamento che richiedano protezione antigelo.

L’intervallo di temperatura consentito per il fluido è compreso tra 5 e 88 °C, coprendo le condizioni tipiche di numerosi sistemi di climatizzazione e riscaldamento ad acqua.

Costruzione resistente

Il corpo della valvola è realizzato in ottone, mentre la sede utilizza anch’essa ottone. Lo stelo è in acciaio inox e l’elemento di chiusura è realizzato in NBR, con guarnizioni in EPDM.

Questa combinazione di materiali è progettata per garantire un funzionamento affidabile in circuiti idronici chiusi entro i limiti di pressione, temperatura e qualità dell’acqua stabiliti da Resideo.

Manutenzione semplificata

Uno dei vantaggi della serie V4043H è che il gruppo motorizzato completo può essere smontato o sostituito senza scollegare il corpo idraulico dalla tubazione né svuotare l’impianto. Anche il motore può essere sostituito senza rimuovere il corpo valvola.

Questa costruzione facilita notevolmente le operazioni di manutenzione quando l’intervento riguarda solo l’attuatore o i suoi componenti elettrici.

Installazione compatta

Resideo descrive la serie V4043H come una soluzione compatta per facilitarne il montaggio in impianti dove lo spazio disponibile è limitato. L’unità viene fornita con un cavo elettrico di circa 1 metro, facilitando il collegamento al sistema di controllo.

L’installazione deve rispettare il senso di flusso indicato sul corpo e le posizioni di montaggio stabilite dal produttore. Il gruppo motorizzato deve rimanere accessibile per facilitare future operazioni di verifica e manutenzione.

Applicazioni abituali

• Impianti domestici di riscaldamento.
• Sistemi di riscaldamento suddivisi per zone.
• Circuiti idronici indipendenti.
• Impianti con radiatori.
• Sistemi di climatizzazione ad acqua.
• Piccoli impianti commerciali.
• Controllo di acqua calda o fredda.
• Circuiti con miscele di acqua e glicole compatibili.
• Impianti in cui sia necessario coordinare la valvola con una pompa o una caldaia tramite contatto ausiliario.

Dati tecnici della Resideo V4043H1122/U

• Produttore: Resideo.
• Famiglia: V4043H.
• Riferimento: V4043H1122/U.
• Applicazione: controllo idronico.
• Tipo di valvola: motorizzata di zona.
• Numero di vie: 2.
• Configurazione: passaggio diritto.
• Controllo: due posizioni, on/off.
• Posizione senza alimentazione: chiusa.
• Azione: ritorno a molla in chiusura.
• Connessione: filettatura interna BSPP.
• Misura: 1".
• Diametro nominale: DN25.
• Kvs: 8,6.
• Pressione massima di esercizio: 8,6 bar.
• Pressione differenziale massima di chiusura: 0,45 bar.
• Tensione: 230 V CA.
• Frequenza: 50 Hz.
• Potenza assorbita: 9,6 VA.
• Corrente: 0,04 A.
• Tempo nominale di apertura: 15 secondi.
• Temperatura del fluido: 5-88 °C.
• Temperatura ambiente massima: 52 °C.
• Umidità relativa: 5-95 %, senza condensa.
• Contatto ausiliario: SPDT.
• Capacità del contatto ausiliario: 2,2 A a 220-240 V CA, 50 Hz.
• Corpo: ottone.
• Sede: ottone.
• Stelo: acciaio inox.
• Elemento di chiusura: NBR.
• Guarnizioni: EPDM.
• Apertura manuale: sì.
• Lunghezza del cavo: 1 m.

Valvola motorizzata da 1" per regolazione per zone

La Resideo V4043H1122/U combina una connessione da 1", Kvs 8,6, azionamento a 230 V, ritorno a molla e contatto ausiliario SPDT per automatizzare il controllo di circuiti di riscaldamento e raffrescamento. La sua configurazione normalmente chiusa consente di mantenere isolata ogni zona finché non vi è richiesta.

La possibilità di apertura manuale e di sostituire il gruppo motorizzato senza svuotare il circuito facilita sia la messa in servizio sia la manutenzione successiva. Per ottenere un funzionamento corretto devono essere rispettati in particolare la pressione differenziale massima di 0,45 bar, l’intervallo di temperatura e le istruzioni elettriche e idrauliche fornite da Resideo.
