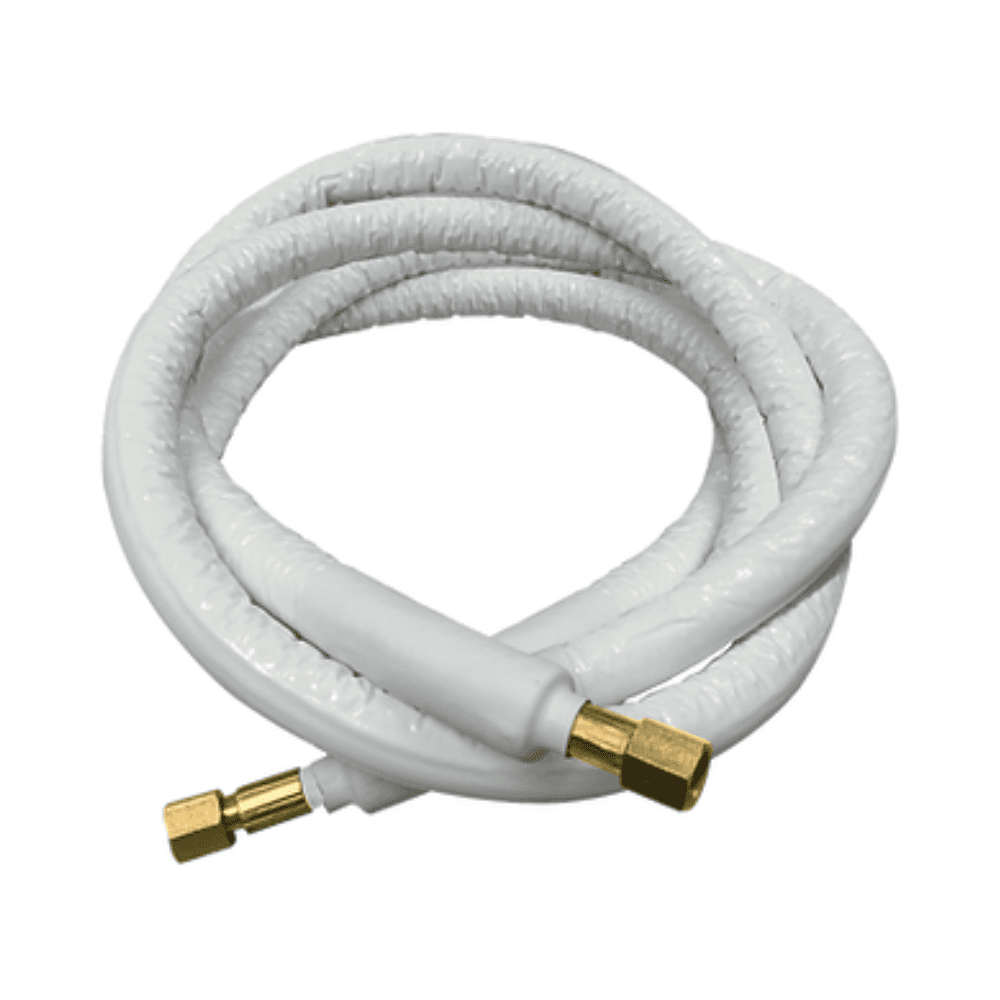

Kit tubo flessibile frigorifero Kronos Pipe Ø 1/4" 3/8" - Rotolo da 6 metri

Il kit di tubazione frigorifera Zimaklima Kronos Pipe 6002-6000 è progettato per realizzare collegamenti tra le unità interne ed esterne di impianti di climatizzazione e sistemi a espansione diretta. Include 2 rotoli di tubazione da 6 metri, uno con diametro nominale di 1/4 di pollice e l’altro di 3/8 di pollice.

Il sistema Kronos Pipe rappresenta un’alternativa flessibile per la conduzione del refrigerante e si distingue per la sua facilità di manipolazione. La tubazione può adattarsi a diverse curve e angolazioni durante l’installazione, riducendo la necessità di eseguire lavorazioni di sagomatura come quelle abituali nelle tubazioni rigide.

Tubazione flessibile per impianti di aria condizionata

La caratteristica principale del sistema Kronos Pipe è la sua flessibilità. La sua costruzione multistrato consente di orientare e curvare la tubazione durante il montaggio, facilitando il percorso tra l’unità interna e l’unità esterna dell’impianto di climatizzazione.

Questa flessibilità risulta particolarmente utile in installazioni con cambi di direzione, passaggi stretti o percorsi in cui è necessario adattare la linea frigorifera allo spazio disponibile.

Inoltre, si tratta di una tubazione leggera e facile da maneggiare, caratteristiche che aiutano a semplificare sia il trasporto sia le operazioni di montaggio in cantiere.

Kit con tubazioni da 1/4 e 3/8 di pollice

Il riferimento 6002-6000 è composto da due tubazioni frigorifere di 6 metri di lunghezza ciascuna:

• 1 rotolo da 6 metri con diametro nominale di 1/4 di pollice.
• 1 rotolo da 6 metri con diametro nominale di 3/8 di pollice.

Questa combinazione di diametri è comune in numerosi sistemi di climatizzazione a espansione diretta e consente di avere in un unico kit le due linee necessarie per la circolazione del refrigerante tra le unità dell’impianto, sempre che le misure coincidano con quelle specificate dal produttore del sistema di climatizzazione.

Compatibile con refrigeranti R32, R410A, R134a, R404a e R407c

La tubazione Kronos Pipe è indicata per il collegamento di sistemi a espansione diretta che funzionano con diversi gas refrigeranti. Secondo la scheda tecnica del sistema, è compatibile con:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Può essere utilizzata anche per il trasporto del refrigerante sia in stato liquido sia gassoso, entro le condizioni di pressione e temperatura stabilite per il sistema.

Kronos Pipe non è compatibile con il refrigerante R22.

Costruzione multistrato a 7 strati

La tubazione Kronos Pipe utilizza una struttura a 7 strati progettata per offrire resistenza meccanica, tenuta, isolamento e protezione contro le condizioni tipiche di un’installazione frigorifera.

La sua composizione include:

• Strato interno in poliammide a catena lunga.
• Pellicola protettiva in alluminio a quattro strati.
• Treccia in fibra sintetica ad alta tenacità.
• Rivestimento intermedio in polimero con elevato effetto barriera.
• Rivestimento esterno resistente all’usura, ai raggi ultravioletti e all’abrasione.
• Isolamento in schiuma di polietilene espanso a cellule chiuse.
• Pellicola esterna protettiva in polietilene resistente ai raggi ultravioletti.

Questa costruzione consente di utilizzare la stessa tubazione sia per convogliare il refrigerante sia per disporre dell’isolamento necessario attorno alla linea frigorifera.

Isolamento integrato

Le tubazioni incluse in questo kit incorporano una guaina isolante in schiuma di polietilene espanso a cellule chiuse. Questo strato contribuisce a limitare gli scambi termici con l’ambiente e aiuta a controllare la formazione di condensa nell’impianto.

Lo strato esterno incorpora inoltre protezione contro i raggi ultravioletti, l’usura e l’abrasione, favorendo la protezione della tubazione durante l’installazione e l’esercizio.

Temperatura e pressione di esercizio

Il sistema Kronos Pipe è progettato per lavorare in un ampio intervallo di condizioni all’interno dei circuiti frigoriferi. Il suo range di temperatura di esercizio è compreso tra -30 e 110 gradi Celsius, con picchi fino a 130 gradi Celsius in modo puntuale.

La documentazione tecnica stabilisce condizioni di utilizzo fino a 80 bar e indica che il sistema è stato testato a 100 bar.

Dati tecnici della tubazione da 1/4 di pollice

• Diametro nominale: 1/4 di pollice.
• Diametro interno nominale: 5,2 millimetri.
• Diametro esterno nominale: 9,5 millimetri.
• Raggio minimo di curvatura: 65 millimetri.
• Peso approssimativo: 80 grammi per metro.
• Variazione di lunghezza sotto pressione di esercizio: più o meno 1 per cento.

Dati tecnici della tubazione da 3/8 di pollice

• Diametro nominale: 3/8 di pollice.
• Diametro interno nominale: 8,4 millimetri.
• Diametro esterno nominale: 13 millimetri.
• Raggio minimo di curvatura: 95 millimetri.
• Peso approssimativo: 125 grammi per metro.
• Variazione di lunghezza sotto pressione di esercizio: più o meno 1 per cento.

Testato per applicazioni frigorifere

Kronos Pipe è stato sviluppato specificamente per applicazioni di refrigerazione e climatizzazione e dispone di prove di laboratorio destinate a verificare il suo comportamento in condizioni di pressione, temperatura, permeabilità e funzionamento tipiche di questo tipo di installazioni.

La documentazione tecnica del prodotto indica come norma di riferimento EN 1736:2008, relativa ai componenti flessibili di tubazioni utilizzati nei sistemi di refrigerazione e nelle pompe di calore.

Caratteristiche principali dello Zimaklima Kronos Pipe 6002-6000

• Marca: Zimaklima.
• Gamma: Kronos Pipe.
• Riferimento: 6002-6000.
• Tipo di prodotto: kit di tubazione frigorifera flessibile isolata.
• Contenuto: 2 rotoli di tubazione.
• Lunghezza di ogni rotolo: 6 metri.
• Diametri inclusi: 1/4 e 3/8 di pollice.
• Applicazione: collegamento frigorifero tra unità di sistemi a espansione diretta.
• Refrigeranti compatibili: R32, R410A, R134a, R404a e R407c.
• Compatibilità con R22: non compatibile.
• Intervallo di temperatura: da -30 a 110 gradi Celsius.
• Temperatura massima puntuale: 130 gradi Celsius.
• Pressione di utilizzo: fino a 80 bar.
• Pressione di prova indicata: 100 bar.
• Struttura: tubazione multistrato a 7 strati.
• Isolamento: schiuma di polietilene espanso a cellule chiuse.
• Protezione esterna: resistente all’usura, all’abrasione e ai raggi ultravioletti.
• Norma di riferimento: EN 1736:2008.

Una soluzione flessibile per il collegamento frigorifero

Il kit Zimaklima Kronos Pipe da 1/4 e 3/8 di pollice combina in un unico set le due misure di tubazione necessarie per numerose installazioni di aria condizionata, con 6 metri di lunghezza per ciascun diametro.

La sua struttura multistrato, l’isolamento integrato e l’elevata flessibilità consentono di realizzare i percorsi frigoriferi con maggiore facilità, adattandosi a curve e cambi di direzione durante il montaggio. È una soluzione particolarmente orientata agli impianti di climatizzazione con refrigeranti moderni come R32 e R410A, sempre nel rispetto dei diametri, delle pressioni e delle condizioni indicate dal produttore dell’impianto.
