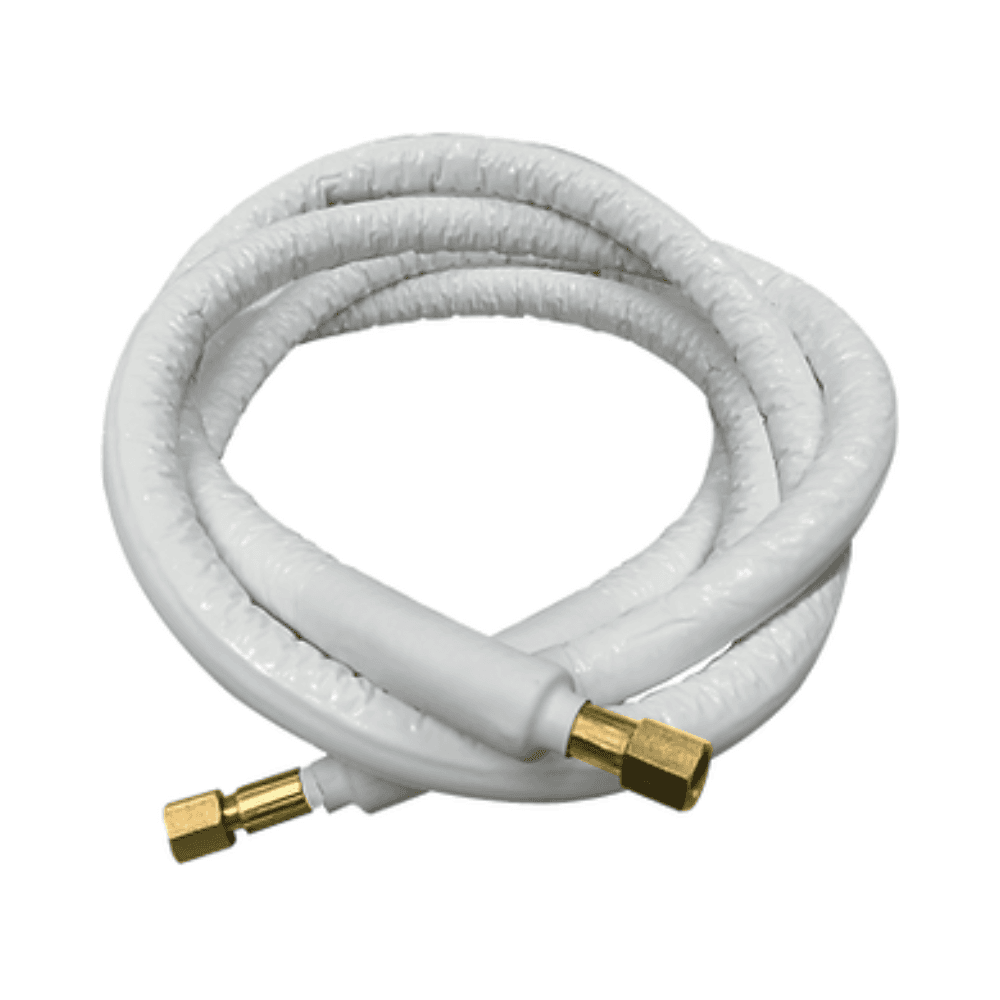

Kit tubo flessibile frigorifero Kronos Pipe Ø 1/4" 1/2" - Rotolo da 6 metri

Il kit di tubazione frigorifera flessibile Zimaklima Kronos Pipe 6003-6000 è progettato per realizzare il collegamento frigorifero tra le unità interne ed esterne dei sistemi di climatizzazione a espansione diretta. Il kit combina tubazioni da 1/4 e 1/2 pollici con una lunghezza di 6 metri, offrendo le due misure necessarie per numerosi impianti di climatizzazione.

Kronos Pipe si distingue per la sua elevata flessibilità e facilità di manipolazione. La tubazione può adattarsi a curve e cambi di direzione senza bisogno di utilizzare utensili per darle forma, facilitando in particolare il montaggio in percorsi complessi, spazi ridotti o installazioni con numerosi cambi di traiettoria.

Kit Kronos Pipe da 1/4 e 1/2 pollici per aria condizionata

Il riferimento 6003-6000 appartiene al sistema Kronos Pipe sviluppato da Zimaklima per installazioni frigorifere e di climatizzazione. Il комплект è composto dalle misure da 1/4 e 1/2 pollici, con una lunghezza di 6 metri, per realizzare le linee del refrigerante tra le unità dell’impianto.

Prima di procedere all’installazione è necessario verificare che i diametri da 1/4 e 1/2 pollici coincidano con gli attacchi e le specifiche indicate dal produttore dell’unità di climatizzazione.

Tubazione flessibile per facilitare l’installazione

Uno dei principali vantaggi del sistema Kronos Pipe è la sua capacità di adattarsi a diverse curve e angolazioni. La sua struttura flessibile consente di orientare la tubazione durante il montaggio senza ricorrere a utensili specifici per realizzare ogni curva.

Questa caratteristica semplifica il tracciato delle linee frigorifere ed è particolarmente utile quando il percorso deve superare ostacoli, attraversare passaggi stretti o adattarsi alla geometria dell’edificio.

Oltre a essere flessibile, Kronos Pipe presenta un peso ridotto che ne facilita la manipolazione e il trasporto durante i lavori di installazione.

Compatibile con refrigeranti R32 e R410A

Secondo la scheda tecnica di Zimaklima, Kronos Pipe è predisposto per lavorare in sistemi a espansione diretta che utilizzano diversi refrigeranti comuni negli impianti di aria condizionata e refrigerazione.

Il sistema è compatibile con:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

La documentazione tecnica specifica espressamente che Kronos Pipe non è compatibile con il refrigerante R22.

Costruzione multistrato a 7 strati

Kronos Pipe utilizza una struttura multistrato composta da 7 strati, sviluppata per garantire tenuta, resistenza meccanica, protezione esterna e isolamento termico nelle applicazioni frigorifere.

La struttura indicata da Zimaklima è composta da:

• Poliammide a catena lunga nella parte interna.
• Pellicola protettiva in alluminio a quattro strati.
• Treccia in fibra sintetica ad alta tenacità.
• Rivestimento intermedio in polimero con elevato effetto barriera.
• Strato esterno resistente all’usura, ai raggi ultravioletti, all’abrasione e agli agenti chimici.
• Isolamento in schiuma di polietilene espanso a celle chiuse.
• Pellicola esterna in polietilene con protezione contro i raggi ultravioletti.

Questa costruzione consente di combinare in un unico prodotto la conduzione del refrigerante, la resistenza necessaria per il circuito e l’isolamento esterno della linea.

Isolamento termico integrato

Le tubazioni Kronos Pipe sono dotate di una guaina isolante in schiuma di polietilene espanso a celle chiuse. Questo isolamento limita lo scambio termico tra il refrigerante e l’ambiente e contribuisce a controllare la formazione di condensa sulla superficie della linea frigorifera.

La protezione esterna offre inoltre resistenza ai raggi ultravioletti, all’usura e all’abrasione, contribuendo a preservare la tubazione durante la manipolazione, l’installazione e il funzionamento.

Intervallo di funzionamento da -30 a 110 gradi Celsius

Il sistema è progettato per lavorare con temperature comprese tra -30 e 110 gradi Celsius. La scheda tecnica indica inoltre una resistenza a picchi fino a 130 gradi Celsius in modo puntuale.

Per quanto riguarda la pressione, Zimaklima stabilisce condizioni di utilizzo tra 0 e 80 bar. La tubazione è stata inoltre testata a una pressione di 100 bar.

Caratteristiche della tubazione da 1/4 di pollice

La linea di diametro minore inclusa nel kit presenta le seguenti specifiche:

• Diametro nominale: 1/4 di pollice.
• Diametro interno nominale: 5,2 millimetri.
• Tolleranza del diametro interno: 0,1 millimetri.
• Diametro esterno nominale: 9,5 millimetri.
• Tolleranza del diametro esterno: 0,15 millimetri.
• Pressione minima di scoppio: 500 bar.
• Pressione di prova: 100 bar.
• Variazione di lunghezza alla pressione di esercizio: più o meno 1 per cento.
• Raggio minimo di curvatura: 65 millimetri.
• Peso approssimativo: 80 grammi per metro.

Caratteristiche della tubazione da 1/2 pollice

La tubazione di diametro maggiore inclusa in questo kit presenta le seguenti caratteristiche tecniche:

• Diametro nominale: 1/2 pollice.
• Diametro interno nominale: 12,6 millimetri.
• Tolleranza del diametro interno: 0,1 millimetri.
• Diametro esterno nominale: 15,5 millimetri.
• Tolleranza del diametro esterno: 0,15 millimetri.
• Pressione minima di scoppio: 250 bar.
• Pressione di prova: 100 bar.
• Variazione di lunghezza alla pressione di esercizio: più o meno 1 per cento.
• Raggio minimo di curvatura: 130 millimetri.
• Peso approssimativo: 147 grammi per metro.

Testato per circuiti frigoriferi

Il sistema Kronos Pipe è sviluppato specificamente per la conduzione del refrigerante ed è stato sottoposto a diversi test di laboratorio. La scheda tecnica indica come norma di riferimento EN 1736:2008, applicabile ai componenti flessibili di tubazione impiegati nei sistemi di refrigerazione e nelle pompe di calore.

Il suo utilizzo è previsto sia per la connessione tra unità interne ed esterne di apparecchi a espansione diretta sia per il trasporto del refrigerante in stato liquido o gassoso entro le condizioni di funzionamento specificate.

Caratteristiche principali del Zimaklima Kronos Pipe 6003-6000

• Marca: Zimaklima.
• Gamma: Kronos Pipe.
• Riferimento: 6003-6000.
• Tipo di prodotto: kit di tubazione frigorifera flessibile isolata.
• Lunghezza: 6 metri.
• Diametri inclusi: 1/4 e 1/2 pollici.
• Applicazione: collegamento frigorifero di sistemi a espansione diretta.
• Refrigeranti compatibili: R32, R410A, R134a, R404a e R407c.
• Compatibile con R22: no.
• Temperatura di funzionamento: tra -30 e 110 gradi Celsius.
• Temperatura massima puntuale: 130 gradi Celsius.
• Pressione di utilizzo: fino a 80 bar.
• Pressione di prova: 100 bar.
• Costruzione: tubazione multistrato a 7 strati.
• Isolamento: schiuma di polietilene espanso a celle chiuse.
• Protezione esterna: resistente ai raggi ultravioletti, all’usura e all’abrasione.
• Norma di riferimento: EN 1736:2008.

Un’alternativa flessibile per realizzare linee frigorifere

Il kit Zimaklima Kronos Pipe 6003-6000 riunisce tubazioni da 1/4 e 1/2 pollici in una lunghezza di 6 metri, una combinazione utilizzata da numerosi impianti di aria condizionata.

La sua flessibilità, la costruzione multistrato, l’isolamento integrato e la compatibilità con refrigeranti attuali come R32 e R410A facilitano la realizzazione di linee frigorifere in nuove installazioni e lavori di rinnovamento, sempre rispettando le misure e le condizioni indicate dal produttore dell’impianto di climatizzazione.
