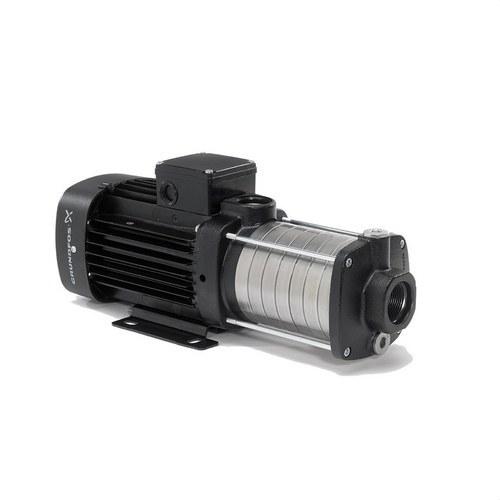

Pompa normalizzata orizzontale CM 3-4 A-R-A-E-AVBE F-A-A-N

La pompa Grundfos CM 3-4 A-R-A-E-AVBE, riferimento 96806807, fa parte della gamma di pompe centrifughe orizzontali multistadio CM, riconosciute per la loro affidabilità, basso livello di rumore e design compatto. Progettata per applicazioni in edifici commerciali, è ideale per sistemi di riscaldamento, climatizzazione e aumento di pressione.

Questa pompa incorpora una configurazione di aspirazione assiale e scarico radiale, con giranti, albero e camere realizzati in acciaio inossidabile AISI 304, che garantisce resistenza alla corrosione e lunga durata. Il corpo della pompa è costruito in ghisa EN-GJL-200. La tenuta meccanica tipo AVBE è progettata con guarnizione torica non bilanciata, adatta per il pompaggio di acqua non aggressiva.

Il collegamento idraulico avviene tramite filettature interne Whitworth (Rp) da 1”, facilitando il montaggio in installazioni compatte. La pompa è azionata da un motore trifase IEC IE2 da 0,46 kW, con ventilazione forzata e grado di protezione IP55, che le permette di operare in modo continuo e sicuro in condizioni impegnative.

Applicazioni consigliate

• Aumento di pressione in impianti idrici
• Circolazione in sistemi di riscaldamento e raffreddamento
• Apparecchiature compatte di climatizzazione e pressurizzazione

Caratteristiche idrauliche

• Portata nominale: 3,1 m³/h
• Altezza nominale: 27,68 m
• Velocità di lavoro: 2900 rpm
• Temperatura del liquido: -20 °C a 90 °C (60 °C nominale)
• Pressione massima di lavoro: 10 bar (6 bar a 90 °C)

Materiali

• Giranti e albero: Acciaio inossidabile EN 1.4301 / AISI 304
• Cassa della pompa: Ghisa EN-GJL-200 / ASTM A48-25A
• Tenuta meccanica: AVBE (guarnizione torica, non bilanciata)

Dati elettrici

• Potenza nominale (P2): 0,46 kW
• Tensione: 3 × 220-240D / 380-415Y V
• Frequenza: 50 Hz
• Corrente nominale: 2,0–2,2 A / 1,0–1,2 A
• Classe di efficienza: IE2
• Velocità nominale del motore: 2770–2820 rpm
• Grado di protezione: IP55
• Classe di isolamento: F

Installazione e dimensioni

• Tipo di connessione: Rp 1” (entrata e uscita)
• Temperatura ambiente: -20 °C a +55 °C
• Montaggio: Orizzontale, su base
• Posizione di uscita: 12

Dati aggiuntivi

• Indice di efficienza minima (MEI): 0,70
• Omologazioni: CE, EAC, UKCA
• Approvazioni per acqua potabile: ACS, NSF61
• Peso netto: 11,6 kg | Peso lordo: 14,1 kg
• Paese di origine: Ungheria

La Grundfos CM 3-4 A-R-A-E-AVBE è una pompa multistadio affidabile e compatta, ideale per sistemi di circolazione e pressurizzazione in applicazioni commerciali. Il suo design modulare, i materiali resistenti e il motore ad alta efficienza rendono questa pompa una scelta sicura e versatile per progetti di climatizzazione e distribuzione dell'acqua.
