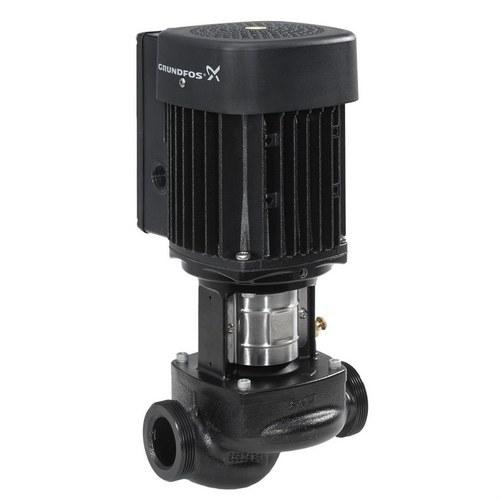

Pompa in linea TP 25-90/2 A-O-A-BQQE-DW1

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1, riferimento 98346604, è una pompa centrifuga in linea monostadio progettata per applicazioni di riscaldamento, raffreddamento e condizionamento dell'aria in edifici commerciali. Con una portata nominale di 7,88 m³/h e una prevalenza di 7,93 m, questa pompa è ideale per garantire un funzionamento affidabile in circuiti chiusi con alti standard di efficienza e durata.

Questa pompa presenta un design a voluta in linea con bocche di aspirazione e mandata dello stesso diametro (DN 25 - 1 1/2"), che facilita il montaggio senza necessità di riprogettare la tubazione. Il sistema di estrazione superiore consente di smontare facilmente il motore, la testata della pompa e il girante senza smontare il corpo idraulico, velocizzando le operazioni di manutenzione e riducendo i tempi di fermo.

È dotata di una tenuta meccanica a soffietto non bilanciata tipo BQQE conforme a EN 12756, che garantisce una sigillatura affidabile in un ampio intervallo di temperature e pressioni. Il motore asincrono a 2 poli (tipo 71C) è dotato di raffreddamento a ventola, classe di efficienza IE2 e una potenza di 0,37 kW, con eccellente rendimento anche a carichi parziali.

Applicazioni consigliate

• Sistemi di climatizzazione in edifici commerciali
• Circolazione dell'acqua in impianti di riscaldamento o raffreddamento
• Distribuzione idraulica in sistemi chiusi a pressione

Specifiche idrauliche

• Portata nominale: 7,88 m³/h
• Prevalenza nominale: 7,93 m
• Diametro del girante: 89 mm
• Intervallo di temperatura del liquido: da -25 °C a 120 °C
• Pressione massima di esercizio: 10 bar

Materiali

• Corpo idraulico: Ghisa EN-GJL-200 (ASTM classe 30)
• Girante: Composito PES con 30% di fibra di vetro (PES+30% GF)

Dati di installazione

• Tipo di connessione: Filettatura G (ISO 228-1)
• Dimensione della connessione: DN 25 – 1 1/2”
• Pressione nominale: PN 10
• Lunghezza tra i porti: 180 mm
• Temperatura ambiente consentita: da -30 °C a +40 °C

Caratteristiche elettriche

• Motore: Asincrono 2 poli, tipo 71C
• Potenza nominale (P2): 0,37 kW
• Tensione: 1 × 220–230 V
• Frequenza: 50 Hz
• Corrente nominale: 2,50–2,60 A
• Cos φ: 0,94–0,95
• Classe di isolamento: F | Grado di protezione: IP55
• Velocità nominale: 2700–2730 rpm

Dati aggiuntivi

• Classe di efficienza IE: IE2
• Efficienza a carico totale: 69,5 %
• Indice di efficienza minima (MEI): 0,70
• Peso netto: 12,8 kg | Peso lordo: 14,8 kg
• Volume di trasporto: 0,041 m³
• Paese di origine: Ungheria

La Grundfos TP 25-90/2 A-O-A-BQQE-DW1 è una soluzione efficiente, durevole e facile da mantenere per applicazioni termiche e di climatizzazione che richiedono affidabilità operativa, bassa manutenzione e alte prestazioni idrauliche.
