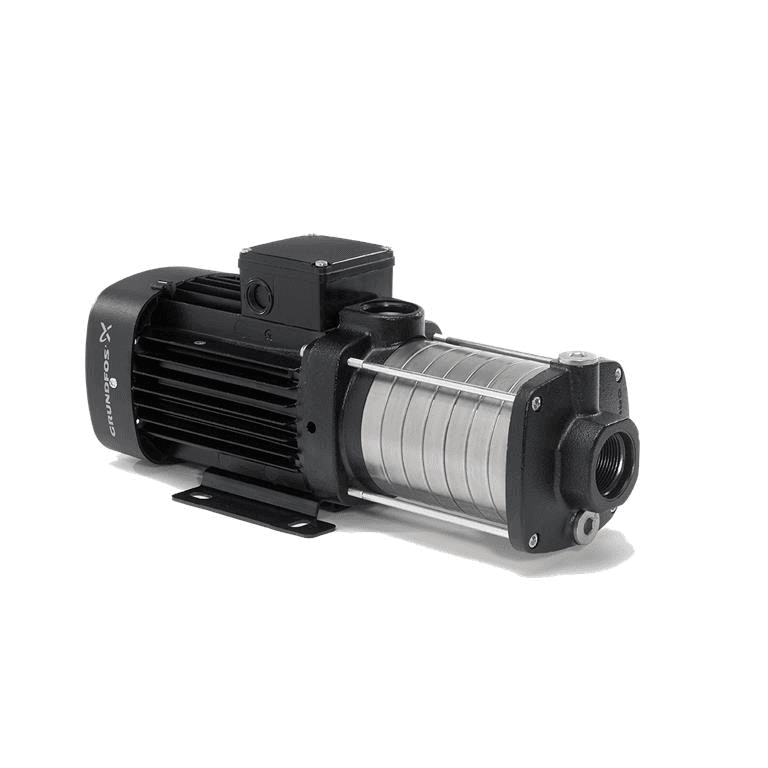

Pompa centrifuga multistadio Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

La pompa centrifuga multistadio Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, riferimento 92880795, è una pompa orizzontale compatta progettata per il pompaggio dell’acqua in impianti di approvvigionamento, pressurizzazione, riscaldamento, trattamento dell’acqua, irrigazione e altre applicazioni idrauliche. Offre una portata nominale di 4,7 metri cubi all’ora e una prevalenza nominale di 30,69 metri.

Questo modello incorpora 4 giranti e un motore asincrono monofase da 0,67 kilowatt, alimentato a 220-230 volt e 50 hertz. La costruzione combina giranti, camere e albero in acciaio inox con componenti idraulici di aspirazione e mandata in ghisa, offrendo una soluzione robusta per impianti idraulici professionali.

Pompa centrifuga orizzontale multistadio Grundfos CM 5-4

La Grundfos CM 5-4 appartiene alla famiglia delle pompe centrifughe orizzontali multistadio CM. La sua configurazione utilizza un ingresso di aspirazione assiale e un’uscita di mandata radiale, con il gruppo idraulico direttamente accoppiato al motore.

L’utilizzo di più stadi consente di generare un’elevata prevalenza mantenendo dimensioni compatte, risultando particolarmente adatta per impianti in cui è necessario aumentare la pressione dell’acqua.

Portata nominale di 4,7 metri cubi all’ora

Il punto nominale indicato per il riferimento 92880795 è:

• Portata nominale: 4,7 metri cubi all’ora.
• Prevalenza nominale: 30,69 metri.
• Numero di giranti: 4.
• Velocità utilizzata per i dati idraulici: 2.900 giri al minuto.
• Tolleranza della curva: ISO 9906:2012 classe 3B.

La portata e la pressione reali dipenderanno dal punto di funzionamento dell’impianto, dalle perdite di carico delle tubazioni e dall’altezza geometrica che la pompa deve superare.

Motore monofase da 0,67 kilowatt

La CM 5-4 92880795 incorpora un motore asincrono monofase raffreddato a ventilatore e montato su supporti.

• Potenza nominale P2: 0,67 kilowatt.
• Alimentazione: 1 × 220-230 volt.
• Frequenza: 50 hertz.
• Corrente nominale: circa 4,30-4,15 ampere.
• Velocità nominale: 2.810-2.830 giri al minuto.
• Classe di efficienza del motore: IE2.
• Grado di protezione: IP55.
• Classe di isolamento: F.
• Dimensione motore: 80B.
• Fattore di servizio: 1,00.

Questa versione non incorpora un convertitore di frequenza integrato e si collega direttamente all’alimentazione elettrica corrispondente.

Quattro stadi per generare pressione

La denominazione CM 5-4 identifica una pompa multistadio con 4 giranti. L’acqua attraversa successivamente i diversi stadi idraulici, aumentando progressivamente la propria pressione prima di uscire dalla pompa attraverso il collegamento di mandata.

Questo design è particolarmente adatto a sistemi che devono combinare una portata moderata con una pressione di mandata superiore a quella normalmente fornita da una pompa centrifuga monostadio.

Giranti e componenti interni in acciaio inox

Grundfos utilizza acciaio inox nei principali componenti idraulici interni della pompa. Le giranti sono in acciaio inox EN 1.4301 / AISI 304, mentre l’albero e le camere sono anch’essi realizzati in acciaio inox.

• Giranti: acciaio inox.
• Qualità delle giranti: EN 1.4301 / AISI 304.
• Camere: acciaio inox.
• Albero: acciaio inox.
• Corpo idraulico: ghisa.
• Ghisa: EN-GJL-200 / ASTM A48-25A.

Questa combinazione garantisce una costruzione resistente, mantenendo l’acciaio inox negli elementi interni direttamente collegati agli stadi di pompaggio.

Tenuta meccanica AVBE

La pompa incorpora una tenuta meccanica Grundfos con codice AVBE. Si tratta di una tenuta con O-ring progettata specificamente per questa famiglia di pompe.

• Tenuta primaria: AVBE.
• Codice tenuta: AVBE.

La corretta selezione della tenuta meccanica è importante per garantire la compatibilità con il liquido e con le condizioni di temperatura e pressione dell’impianto.

Pressione massima di esercizio di 10 bar

La CM 5-4 ammette una pressione massima di esercizio di 10 bar, con limiti che dipendono dalla temperatura del liquido.

• Pressione massima di esercizio: 10 bar.
• Pressione massima a 40 gradi Celsius: 10 bar.
• Pressione massima a 90 gradi Celsius: 6 bar.

La pressione totale dell’impianto deve tenere conto sia della pressione presente in aspirazione sia della pressione generata dalla pompa stessa.

Temperatura del liquido da -20 a 90 gradi Celsius

La pompa è specificata per lavorare con acqua entro un ampio intervallo di temperature:

• Liquido pompato indicato: acqua.
• Temperatura minima del liquido: -20 gradi Celsius.
• Temperatura massima del liquido: 90 gradi Celsius.
• Temperatura utilizzata per i dati idraulici: 20 gradi Celsius.
• Densità di riferimento: 998,2 chilogrammi per metro cubo.

Per liquidi con caratteristiche diverse dall’acqua o con additivi, è necessario verificare preventivamente la compatibilità dei materiali e della tenuta meccanica.

Temperatura ambiente fino a 55 gradi Celsius

La pompa può essere installata in ambienti con temperature comprese tra -20 e 55 gradi Celsius, rispettando sempre le condizioni di ventilazione e montaggio stabilite per il motore.

Connessioni filettate Rp

Il collegamento all’impianto avviene mediante filettature interne Whitworth Rp secondo ISO 7/1.

• Tipo di connessione: Rp.
• Connessione di aspirazione: Rp 1 1/4.
• Connessione di mandata: Rp 1.
• Posizione dell’uscita: 12.
• Codice connessione: R.

L’aspirazione assiale e la mandata radiale consentono di integrare la pompa in impianti compatti e semplificano la disposizione abituale delle tubazioni.

Adatta a diverse applicazioni idrauliche

Per le sue caratteristiche idrauliche e costruttive, la Grundfos CM 5-4 può essere utilizzata in diversi tipi di impianti in cui sia necessario trasportare acqua o aumentarne la pressione, tra cui:

• Sistemi di approvvigionamento e distribuzione dell’acqua.
• Pressurizzazione di impianti.
• Sistemi di riscaldamento.
• Trattamento dell’acqua.
• Irrigazione.
• Applicazioni di fertirrigazione e dosaggio associate a sistemi idraulici.
• Trasferimento di acqua in impianti industriali.

Il punto di lavoro della pompa deve essere sempre selezionato in funzione della portata necessaria e della prevalenza totale calcolata per l’impianto.

Omologazioni per acqua potabile

La scheda tecnica di questo riferimento specifica omologazioni ACS e NSF61 per acqua potabile, oltre alle omologazioni generali CE, EAC e UKCA.

• Omologazioni: CE, EAC e UKCA.
• Omologazioni per acqua potabile: ACS e NSF61.

Queste certificazioni sono particolarmente rilevanti quando la pompa è integrata in impianti in cui l’acqua pompata deve soddisfare specifici requisiti sanitari.

Design compatto per installazione orizzontale

La CM 5-4 è concepita per il montaggio orizzontale su una base stabile. Secondo il disegno dimensionale corrispondente al riferimento 92880795, la lunghezza totale del gruppo è di circa 362 millimetri, con una larghezza massima approssimativa di 158 millimetri.

Durante l’installazione deve essere lasciato spazio sufficiente attorno al motore per consentirne il raffreddamento e facilitare le successive operazioni di ispezione e manutenzione.

Caratteristiche tecniche della Grundfos CM 5-4 92880795

• Marca: Grundfos.
• Serie: CM.
• Riferimento: 92880795.
• Modello: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tipo: pompa centrifuga orizzontale multistadio.
• Numero di stadi / giranti: 4.
• Portata nominale: 4,7 metri cubi all’ora.
• Prevalenza nominale: 30,69 metri.
• Velocità di riferimento idraulica: 2.900 giri al minuto.
• Potenza nominale P2: 0,67 kilowatt.
• Motore: asincrono monofase raffreddato a ventilatore.
• Tensione: 1 × 220-230 volt.
• Frequenza: 50 hertz.
• Corrente nominale: 4,30-4,15 ampere.
• Classe di efficienza del motore: IE2.
• Grado di protezione: IP55.
• Classe di isolamento: F.
• Convertitore di frequenza integrato: no.
• Tenuta meccanica: AVBE.
• Giranti: acciaio inox AISI 304.
• Corpo idraulico: ghisa EN-GJL-200.
• Pressione massima di esercizio: 10 bar.
• Pressione massima a 90 gradi Celsius: 6 bar.
• Intervallo di temperatura del liquido: da -20 a 90 gradi Celsius.
• Intervallo di temperatura ambiente: da -20 a 55 gradi Celsius.
• Connessione di aspirazione: Rp 1 1/4.
• Connessione di mandata: Rp 1.
• Omologazioni per acqua potabile: ACS e NSF61.
• Omologazioni generali: CE, EAC e UKCA.
• Tolleranza della curva: ISO 9906:2012 classe 3B.
• Lunghezza totale approssimativa: 362 millimetri.
• Peso netto: 14,5 chilogrammi.
• Peso lordo: 17 chilogrammi.

Pompa multistadio compatta per pressurizzazione e trasporto dell’acqua

La Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 combina una portata nominale di 4,7 metri cubi all’ora con una prevalenza nominale di 30,69 metri e un motore monofase da 0,67 kilowatt, offrendo una soluzione compatta per impianti che devono trasportare acqua e aumentarne la pressione.

I suoi quattro stadi, le giranti in acciaio inox, la pressione massima di 10 bar, la protezione IP55, le connessioni filettate Rp e le omologazioni ACS e NSF61 consentono di utilizzarla in un’ampia varietà di impianti idraulici sia residenziali sia professionali e industriali, sempre entro le condizioni di funzionamento specificate da Grundfos.
