Sistema di aumento di pressione JP 5-48 PM START

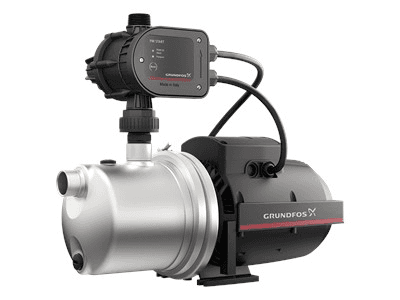

Il sistema di aumento di pressione Grundfos JP 5-48 PM START, riferimento 93294166, è un gruppo compatto formato da una pompa centrifuga autoadescante Grundfos JP e da un controllore elettronico di pressione PM1. È progettato per automatizzare l’alimentazione e la pressurizzazione dell’acqua in abitazioni, giardini e altre applicazioni domestiche, offrendo una portata nominale di 5 m³/h e un’altezza manometrica nominale di 45,6 metri.

Il controllore PM1 avvia automaticamente la pompa quando la pressione dell’impianto scende fino a 1,5 bar e mantiene l’unità in funzione finché è presente consumo d’acqua. Inoltre, incorpora protezione contro il funzionamento a secco, sistema anticiclaggio e valvola di non ritorno integrata, offrendo sicurezza e praticità all’impianto.

Gruppo di pressione automatico con Pressmanager PM1

Il Grundfos JP 5-48 PM START è predisposto per funzionare automaticamente in base alla richiesta d’acqua. Il Pressmanager PM1 monitora l’impianto e avvia la pompa quando rileva un calo di pressione fino al valore di avviamento impostato di 1,5 bar.

Finché esiste circolazione d’acqua, la pompa rimane in funzione. Quando il consumo termina, il controllore arresta automaticamente l’unità, evitando che l’utente debba eseguire manualmente avviamenti e arresti.

La pressione di avviamento di questa versione è fissa e non regolabile.

Pompa autoadescante per casa e giardino

La pompa JP integrata è una pompa centrifuga autoadescante monostadio che può aspirare acqua situata al di sotto del livello della pompa stessa. Grundfos specifica un’altezza massima di aspirazione fino a 8 metri, considerando le perdite di carico della tubazione di aspirazione e una temperatura dell’acqua di 20 °C.

Durante l’adescamento, la pompa può gestire una miscela di aria e acqua fino a raggiungere condizioni normali di pompaggio. Questa capacità autoadescante ne facilita l’utilizzo per l’approvvigionamento domestico, il recupero dell’acqua piovana, l’irrigazione e l’aumento di pressione quando l’acqua proviene da serbatoi, cisterne o fonti situate a quota inferiore.

Portata nominale di 5 m³/h e 45,6 metri di prevalenza

Il JP 5-48 PM START offre una portata nominale di 5 m³/h e una prevalenza nominale di 45,6 metri. Queste prestazioni consentono di utilizzarlo in applicazioni che richiedono un’erogazione d’acqua con pressione elevata e una portata adeguata per diversi punti di utilizzo.

La pressione massima di esercizio del sistema è di 6 bar. Sia la connessione di aspirazione sia quella di mandata sono filettate G1 femmina, facilitando l’integrazione negli impianti idraulici domestici.

Protezione contro il funzionamento a secco

Il controllore PM1 incorpora la protezione contro il funzionamento a secco. Se il sistema rileva che la pompa sta funzionando senza acqua, arresta automaticamente l’unità per ridurre il rischio di danni causati dalla mancanza di liquido.

Questa protezione risulta particolarmente utile in impianti alimentati da serbatoi, pozzi o sistemi di recupero dell’acqua piovana, dove possono verificarsi situazioni di mancanza di alimentazione.

Protezione anticiclaggio

Il sistema dispone anche di protezione anticiclaggio. Questa funzione aiuta a rilevare avviamenti e arresti troppo frequenti, che possono verificarsi a causa di piccole perdite o anomalie nell’impianto.

Proteggendo l’unità da cicli ripetitivi di funzionamento, il Pressmanager contribuisce a ridurre sollecitazioni inutili sulla pompa e facilita l’individuazione di eventuali problemi nel circuito idraulico.

Valvola di non ritorno integrata

Il PM1 incorpora una valvola di non ritorno che impedisce il flusso dell’acqua in senso inverso attraverso il controllore. Essendo integrata nel sistema stesso, semplifica il montaggio e contribuisce a mantenere condizioni adeguate per il funzionamento automatico della pompa.

Protezione termica del motore

La pompa JP dispone di protezione termica integrata. In caso di surriscaldamento, il sistema arresta il motore per proteggerlo da temperature eccessive.

Il motore è raffreddato ad aria ed è dotato di cuscinetti sovradimensionati, sigillati e lubrificati a vita, una soluzione sviluppata da Grundfos per ridurre le esigenze di manutenzione durante il normale funzionamento.

Costruzione robusta in acciaio inox

Il corpo pompa è realizzato in acciaio inox EN 1.4301 / AISI 304, materiale adatto a garantire resistenza alla corrosione nelle applicazioni di approvvigionamento e pressurizzazione dell’acqua.

La girante è realizzata in materiale composito PPO rinforzato con fibra di vetro. La combinazione di materiali resistenti alla corrosione contribuisce a offrire una costruzione robusta per applicazioni domestiche e da giardino.

Per il pompaggio di acqua pulita

Il Grundfos JP 5-48 PM START è destinato al pompaggio dell’acqua. La documentazione tecnica stabilisce un intervallo di temperatura del liquido da 0 a 40 °C per questo riferimento, così come una temperatura ambiente di esercizio compresa tra 0 e 40 °C.

Per garantire un funzionamento corretto, deve essere utilizzato con acqua pulita e entro i limiti di utilizzo stabiliti da Grundfos.

Alimentazione monofase e connessione pronta all’installazione

La pompa funziona con alimentazione monofase da 220-240 V a 50 Hz. Presenta una potenza elettrica assorbita P1 di 1390 W e una potenza nominale P2 di 1 kW, con una corrente nominale di 6,1 A.

Viene fornita con cavo elettrico da 1,5 metri e spina Schuko tipo E/F, facilitando il collegamento elettrico in impianti compatibili. Il motore presenta grado di protezione IP44 e classe di isolamento F.

Caratteristiche tecniche del Grundfos JP 5-48 PM START

• Marca: Grundfos.
• Riferimento: 93294166.
• Modello: JP 5-48 PM START.
• Tipo: sistema di aumento di pressione con pompa autoadescante e controllore elettronico.
• Tipo di pompa: centrifuga autoadescante monostadio.
• Controllore di pressione: Grundfos PM1.
• Portata nominale: 5 m³/h.
• Prevalenza nominale: 45,6 m.
• Pressione di avviamento: 1,5 bar.
• Pressione di avviamento regolabile: no.
• Pressione massima di esercizio: 6 bar.
• Altezza massima di aspirazione: fino a 8 m.
• Connessione di aspirazione: G1 femmina.
• Connessione di mandata: G1 femmina.
• Norma delle connessioni: ISO 228-1.
• Valvola di non ritorno: integrata.
• Protezione contro il funzionamento a secco: sì.
• Protezione anticiclaggio: sì.
• Protezione termica del motore: sì.
• Liquido pompato: acqua.
• Temperatura del liquido: 0 a 40 °C.
• Temperatura ambiente: 0 a 40 °C.
• Materiale del corpo pompa: acciaio inox EN 1.4301 / AISI 304.
• Materiale della girante: composito PPO-20GF.
• Tenuta meccanica: BBVP.
• Alimentazione: 1 x 220-240 V, 50 Hz.
• Potenza assorbita P1: 1390 W.
• Potenza nominale P2: 1 kW.
• Corrente nominale: 6,1 A.
• Corrente di avviamento: 28,4 A.
• Velocità nominale: 2870 rpm.
• Grado di protezione della pompa: IP44.
• Classe di isolamento: F.
• Lunghezza del cavo: 1,5 m.
• Spina: Schuko tipo E/F (CEE 7/7).
• Peso netto: 14,8 kg.
• Certificazioni: CE e EAC.

Applicazioni del JP 5-48 PM START

Grazie alla sua capacità autoadescante e al controllo automatico tramite PM1, questo gruppo di pressione è adatto a diverse applicazioni di approvvigionamento idrico in ambienti domestici e da giardino.

• Aumento di pressione negli impianti domestici.
• Approvvigionamento idrico per abitazioni.
• Irrigazione di giardini.
• Recupero dell’acqua piovana.
• Pompaggio da serbatoi e cisterne.
• Impianti in cui è richiesto avvio e arresto automatici in base al consumo.

Una soluzione compatta per aumentare la pressione dell’acqua

Il Grundfos JP 5-48 PM START combina in un unico insieme una pompa autoadescante ad alte prestazioni con il controllore elettronico PM1. L’avvio automatico a 1,5 bar, la protezione contro il funzionamento a secco, la protezione anticiclaggio e la valvola di non ritorno integrata consentono di disporre di un sistema pratico per automatizzare l’alimentazione dell’acqua.

Con una portata nominale di 5 m³/h, una prevalenza di 45,6 metri, aspirazione fino a 8 metri e corpo in acciaio inox AISI 304, il JP 5-48 PM START è particolarmente indicato per chi cerca un gruppo di pressione Grundfos robusto e pronto per applicazioni domestiche, irrigazione e utilizzo dell’acqua.
