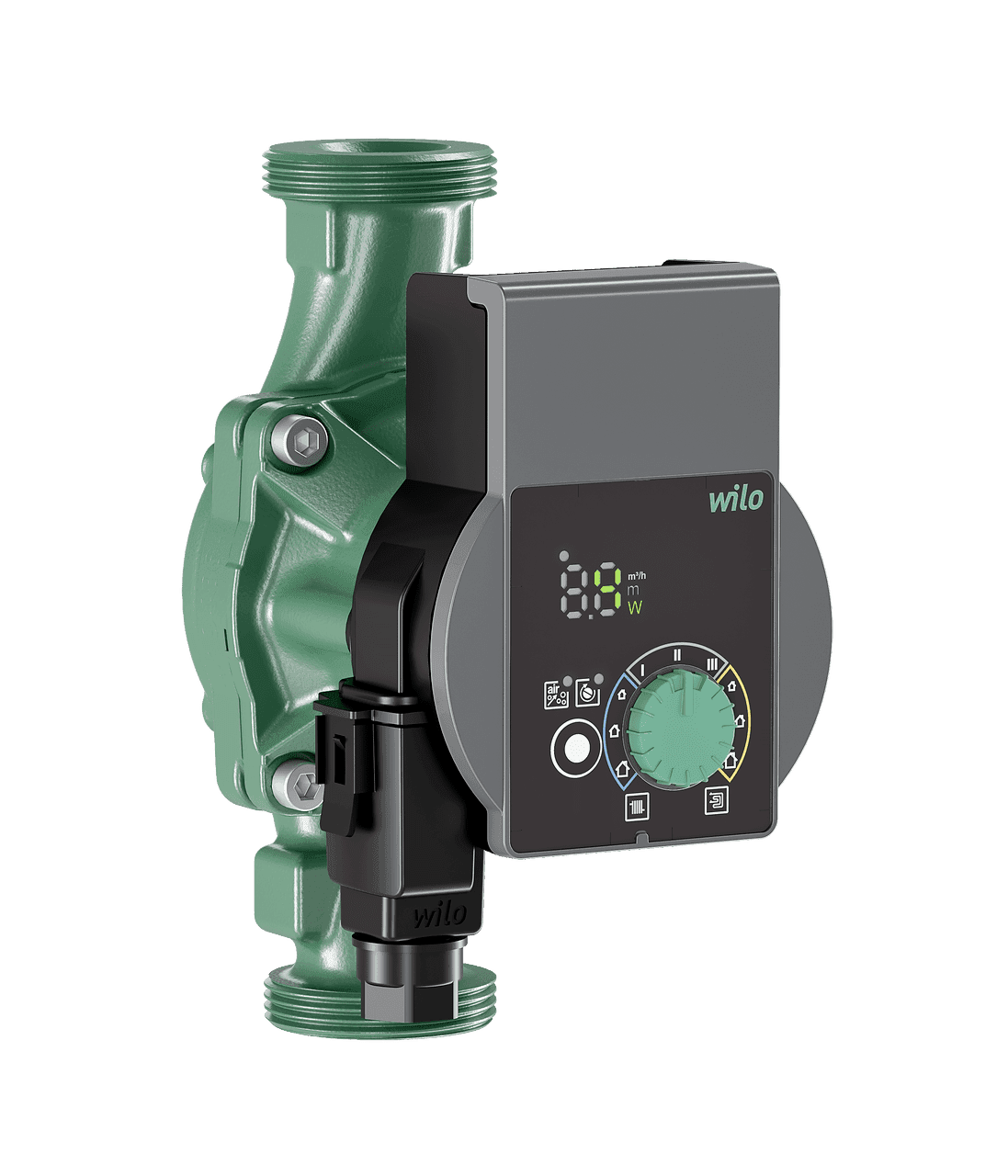

Pompa circolatrice Wilo Yonos PICO 25/1-8

La pompa di circolazione Wilo Yonos PICO 25/1-8, riferimento 4215517, è una pompa ad alta efficienza con regolazione elettronica progettata per la circolazione dell’acqua in impianti di riscaldamento e climatizzazione. Offre una portata massima di 4,4 metri cubi all’ora e una prevalenza massima di 7,6 metri, con diverse modalità di regolazione che consentono di adattarne il funzionamento a radiatori, riscaldamento a pavimento e altri impianti idraulici.

Il suo motore sincrono con tecnologia ECM, la regolazione elettronica integrata e un indice di efficienza energetica pari o inferiore a 0,23 consentono di adattare il funzionamento della pompa alle reali esigenze del circuito. Integra inoltre display LED, funzione di sfiato, sblocco automatico, protezione del motore e connettore elettrico Wilo per semplificare l’installazione e la messa in servizio.

Pompa di circolazione ad alta efficienza per riscaldamento e climatizzazione

La Wilo Yonos PICO è concepita come una pompa di circolazione a rotore bagnato senza manutenzione. In questo tipo di costruzione, il rotore lavora a contatto con il fluido pompato, garantendo un funzionamento adatto alla circolazione continua negli impianti idraulici degli edifici.

Wilo specifica questo modello per applicazioni di riscaldamento e climatizzazione e consente di selezionare diverse strategie di regolazione in base alle caratteristiche del circuito.

Portata massima di 4,4 metri cubi all’ora

La Yonos PICO 25/1-8 raggiunge una portata massima di 4,4 metri cubi all’ora. Il suo funzionamento reale dipenderà dalla resistenza idraulica del circuito e dal punto di lavoro richiesto dall’impianto.

La regolazione elettronica integrata consente di adattare il comportamento della pompa per adeguare la portata e la pressione disponibili alle esigenze del sistema, evitando di lavorare costantemente alla massima velocità quando non è necessario.

Prevalenza massima di 7,6 metri

Questo modello fornisce una prevalenza massima di 7,6 metri, collocandosi nella gamma Yonos PICO destinata a impianti che richiedono un’elevata capacità di mandata.

Questa caratteristica consente di utilizzarla in circuiti di riscaldamento o climatizzazione con diverse perdite di carico, purché il punto di funzionamento richiesto rientri nella curva idraulica della pompa.

Tre modalità di regolazione

La Wilo Yonos PICO 25/1-8 incorpora tre principali tipi di regolazione, consentendo di adattare il funzionamento a diversi sistemi idraulici.

La modalità di pressione differenziale variabile riduce progressivamente la pressione fornita dalla pompa quando diminuisce la portata richiesta. È particolarmente utile negli impianti in cui valvole termostatiche o altri elementi modificano costantemente la resistenza del circuito.

La modalità di pressione differenziale costante mantiene il valore selezionato praticamente costante all’interno del campo di funzionamento, una soluzione particolarmente indicata per determinati circuiti come gli impianti di riscaldamento a pavimento.

Dispone inoltre di velocità costante con tre curve selezionabili, consentendo di lavorare in modo simile a una pompa di circolazione tradizionale a più velocità quando l’impianto lo richiede.

Adatta per radiatori e riscaldamento a pavimento

Grazie alle diverse modalità di regolazione, la pompa può essere configurata in base al tipo di terminale installato. Wilo prevede espressamente la selezione della modalità di funzionamento in base ad applicazioni di radiatori e riscaldamento a pavimento.

Questa versatilità consente di utilizzare un’unica pompa in numerosi sistemi di riscaldamento e climatizzazione, adattando il comportamento idraulico alle caratteristiche di ciascun circuito.

Display LED per visualizzare i principali parametri

La pompa incorpora un indicatore LED a segmenti che facilita la configurazione e il monitoraggio direttamente dal frontale dell’apparecchio.

Il display consente di visualizzare il valore di setpoint, la portata attuale, il consumo elettrico e i possibili codici di guasto. In questo modo, l’installatore può verificare rapidamente lo stato di funzionamento senza utilizzare strumenti esterni per le operazioni di regolazione di base.

Controllo tramite pulsante verde

La configurazione avviene tramite il caratteristico pulsante verde Wilo. Questo comando consente di selezionare facilmente i principali parametri durante la messa in servizio.

Il sistema combina la manopola rotante con il display LED per facilitare la regolazione della prevalenza, della velocità o della modalità di regolazione corrispondente.

Funzione di sfiato manuale

La Yonos PICO incorpora una funzione di sfiato manuale destinata a facilitare l’eliminazione dell’aria accumulata nel vano motore.

Questa funzione risulta particolarmente utile durante la messa in servizio dopo il riempimento del circuito, contribuendo a ottenere un corretto funzionamento idraulico.

Sblocco automatico e riavvio manuale

Wilo equipaggia questa pompa con una funzione di sblocco automatico. Il motore è resistente al blocco e il sistema elettronico incorpora funzioni destinate a ripristinare il funzionamento in determinate situazioni.

Dispone anche di riavvio manuale, consentendo di intervenire sull’apparecchio quando è necessario ripristinarne il funzionamento dopo determinati inconvenienti.

Motore sincrono con tecnologia ECM

La pompa utilizza un motore sincrono ad alta efficienza con tecnologia ECM e regolazione elettronica di potenza integrata.

Il motore funziona con alimentazione monofase a 230 volt, con una tolleranza del 10 per cento, e frequenza di 50 o 60 hertz.

La velocità di funzionamento può variare approssimativamente tra 500 e 4.800 giri al minuto, regolandosi elettronicamente in base alla modalità di regolazione selezionata e alle esigenze idrauliche del circuito.

Consumo elettrico tra 4 e 75 watt

Il consumo elettrico della pompa varia in base al punto di funzionamento. Wilo specifica un consumo minimo di 4 watt e un consumo massimo di 75 watt.

La potenza nominale del motore è di 58 watt. Grazie alla regolazione elettronica, la pompa può ridurre il proprio consumo quando l’impianto richiede una portata o una pressione inferiori.

Indice di efficienza energetica pari o inferiore a 0,23

La Yonos PICO 25/1-8 presenta un indice di efficienza energetica pari o inferiore a 0,23, collocandosi nella categoria delle pompe di circolazione elettroniche ad alta efficienza.

Questa caratteristica, combinata con la regolazione automatica della potenza, consente di ridurre i consumi rispetto alle pompe di circolazione convenzionali che funzionano costantemente a velocità fissa.

Temperatura del fluido tra -10 e 95 gradi Celsius

La pompa ammette una temperatura del fluido compresa tra -10 e 95 gradi Celsius, per cui può operare in diverse applicazioni di riscaldamento e climatizzazione entro questo intervallo.

La temperatura ambiente consentita è compresa tra -10 e 40 gradi Celsius.

Pressione massima di esercizio di 10 bar

La pressione massima ammessa dalla pompa è di 10 bar. Il circuito deve essere dimensionato in modo che la pressione massima dell’impianto rimanga sempre entro questo limite.

Wilo specifica inoltre un’altezza minima di ingresso di 0,5 metri con il fluido a 50 gradi Celsius e di 3 metri a 95 gradi Celsius, valori che devono essere considerati per evitare condizioni idrauliche non idonee in aspirazione della pompa.

Connessione DN 25 e lunghezza di montaggio di 180 millimetri

La pompa dispone di una connessione tubazione G 1 1/2, equivalente a una connessione pompa RP 1 e diametro nominale DN 25.

La distanza tra le filettature è di 180 millimetri, una misura abituale nelle pompe di circolazione di questa capacità che facilita la sostituzione e l’integrazione in impianti compatibili.

Connettore elettrico Wilo per un montaggio semplice

L’apparecchio incorpora un connettore rapido Wilo per il collegamento elettrico. Questo sistema è progettato per facilitare le operazioni di cablaggio durante l’installazione e la manutenzione.

La pompa dispone inoltre di protezione motore integrata, per cui non necessita di un sistema convenzionale indipendente di protezione contro il blocco del motore entro le condizioni previste dal produttore.

Costruzione resistente per funzionamento continuo

Il corpo idraulico è realizzato in ghisa grigia, mentre l’albero utilizza acciaio inox. La girante è realizzata in materiale plastico rinforzato con fibra di vetro e i cuscinetti sono in carbonio impregnato di metallo.

Questa combinazione di materiali è specificamente progettata per il funzionamento di una pompa di circolazione a rotore bagnato in sistemi di riscaldamento e climatizzazione.

Protezione IPX4D e isolamento classe F

Il motore dispone di un grado di protezione IPX4D e di isolamento elettrico di classe F.

La pompa soddisfa inoltre i requisiti di compatibilità elettromagnetica corrispondenti e dispone di marcature e omologazioni come CE, VDE ed EAC.

Formato compatto e peso ridotto

La Wilo Yonos PICO 25/1-8 presenta dimensioni compatte che ne facilitano il montaggio in locali tecnici, armadi idraulici e altre aree con spazio limitato.

La sua lunghezza è di 180 millimetri, l’altezza approssimativa è di 102 millimetri e la larghezza di 143 millimetri. Il peso netto è di circa 2 chilogrammi.

Caratteristiche tecniche della Wilo Yonos PICO 25/1-8

• Marca: Wilo.
• Gamma: Yonos PICO.
• Riferimento: 4215517.
• Modello: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Tipo di prodotto: pompa di circolazione elettronica a rotore bagnato.
• Applicazione: riscaldamento e climatizzazione.
• Portata massima: 4,4 metri cubi all’ora.
• Prevalenza massima: 7,6 metri.
• Pressione massima di esercizio: 10 bar.
• Temperatura del fluido: tra -10 e 95 gradi Celsius.
• Temperatura ambiente: tra -10 e 40 gradi Celsius.
• Alimentazione: monofase 230 volt, con tolleranza del 10 per cento.
• Frequenza: 50 o 60 hertz.
• Potenza nominale del motore: 58 watt.
• Consumo minimo: 4 watt.
• Consumo massimo: 75 watt.
• Velocità: tra 500 e 4.800 giri al minuto.
• Indice di efficienza energetica: pari o inferiore a 0,23.
• Modalità di regolazione: pressione differenziale variabile, pressione differenziale costante e velocità costante con 3 curve.
• Display: indicatore LED a segmenti.
• Visualizzazione: setpoint, portata attuale, consumo di potenza e codici di guasto.
• Funzione di sfiato: manuale.
• Sblocco automatico: sì.
• Riavvio manuale: sì.
• Motore resistente al blocco: sì.
• Protezione motore integrata: sì.
• Connessione elettrica: connettore rapido Wilo.
• Connessione idraulica: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza di montaggio: 180 millimetri.
• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.
• Grado di protezione: IPX4D.
• Classe di isolamento: F.
• Lunghezza: 180 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 143 millimetri.
• Peso netto: circa 2 chilogrammi.

Circolazione efficiente per radiatori e riscaldamento a pavimento

La Wilo Yonos PICO 25/1-8 combina una portata massima di 4,4 metri cubi all’ora e una prevalenza fino a 7,6 metri con regolazione elettronica ad alta efficienza. Le sue modalità di pressione differenziale costante, pressione differenziale variabile e velocità costante consentono di adattare il funzionamento a diversi impianti di riscaldamento e climatizzazione.

Il display LED, il pulsante verde, la visualizzazione del consumo e della portata, la funzione di sfiato, lo sblocco automatico e il connettore rapido Wilo semplificano sia la messa in servizio sia l’uso quotidiano, offrendo una soluzione efficiente e versatile per la circolazione dell’acqua negli impianti idraulici degli edifici.
