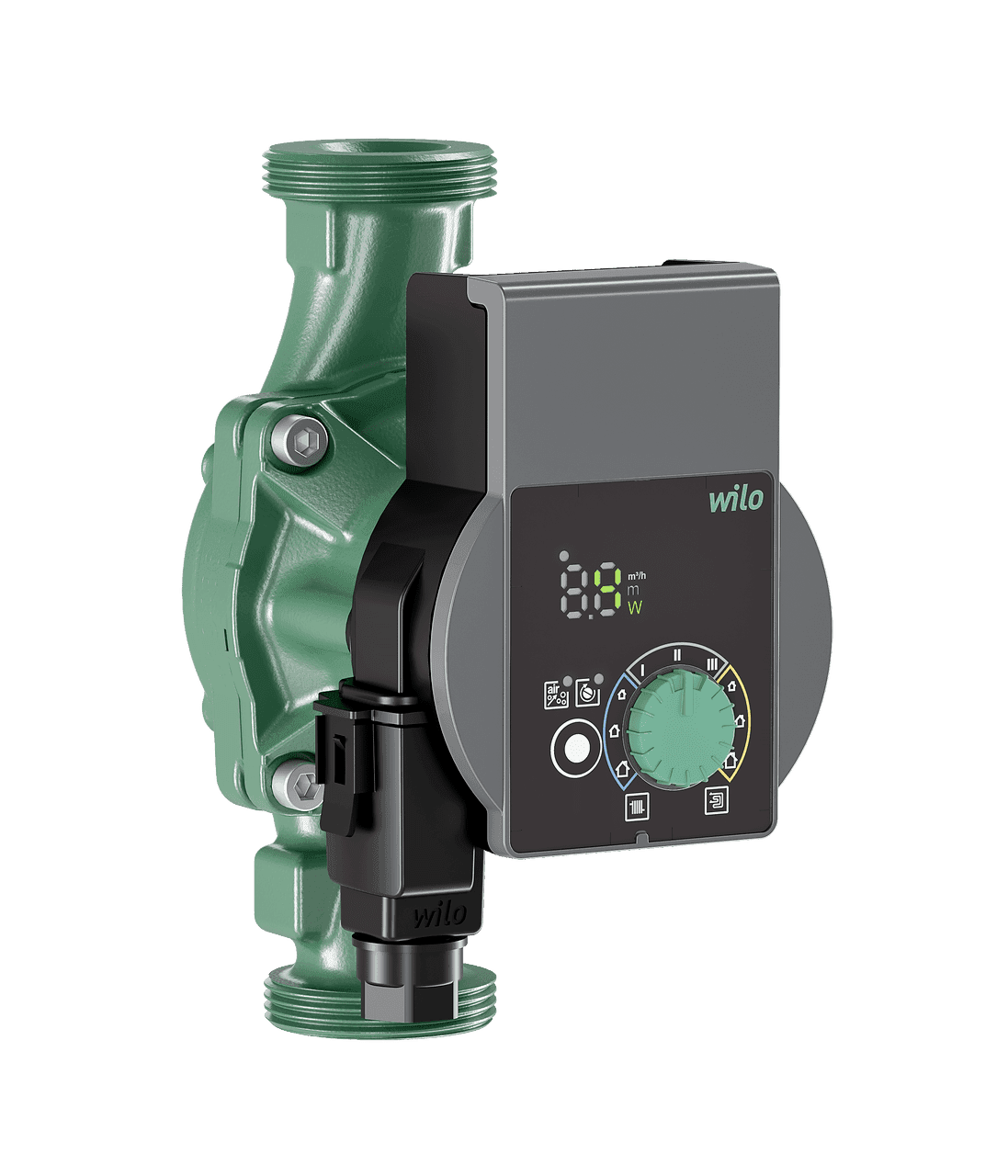

Pompa circolatrice Wilo Yonos PICO 25/1-8-130

La pompa di circolazione Wilo Yonos PICO 25/1-8-130, riferimento 4215518, è una pompa elettronica ad alta efficienza con rotore bagnato progettata per la circolazione dell’acqua in impianti di riscaldamento e climatizzazione. Offre una portata massima di 4,4 metri cubi all’ora, una prevalenza massima di 7,6 metri e una lunghezza di montaggio compatta di 130 millimetri.

Dotata di motore sincrono con tecnologia ECM e regolazione elettronica integrata, adatta il proprio funzionamento alle esigenze idrauliche dell’impianto. Consente di selezionare pressione differenziale variabile, pressione differenziale costante o velocità costante con tre curve, facilitandone l’utilizzo sia in sistemi a radiatori sia in circuiti di riscaldamento a pavimento.

Pompa di circolazione elettronica Wilo Yonos PICO 25/1-8-130

La Wilo Yonos PICO è una pompa di circolazione a rotore bagnato esente da manutenzione con attacco filettato e regolazione elettronica continua della pressione differenziale.

Il suo formato compatto di 130 millimetri tra gli attacchi risulta particolarmente adatto per installazioni in cui lo spazio disponibile è limitato, mantenendo al tempo stesso le prestazioni idrauliche corrispondenti alla versione 25/1-8.

Portata massima di 4,4 metri cubi all’ora

La pompa raggiunge una portata massima di 4,4 metri cubi all’ora. La portata reale di funzionamento dipenderà dal punto di lavoro dell’impianto, dalle perdite di carico e dalla modalità di regolazione selezionata.

La regolazione elettronica consente di adattare automaticamente il funzionamento del motore per evitare di lavorare costantemente alla massima potenza quando il circuito richiede una portata inferiore.

Prevalenza massima di 7,6 metri

La Yonos PICO 25/1-8-130 fornisce una prevalenza massima di 7,6 metri, offrendo la capacità di lavorare in impianti con elevate perdite di carico entro il proprio campo di funzionamento.

La scelta finale deve essere effettuata tenendo conto della portata richiesta e della pressione differenziale necessaria nel circuito.

Tre modalità di regolazione

Wilo consente di selezionare diverse strategie di funzionamento per adattare la pompa alle caratteristiche di ogni sistema idraulico.

• Pressione differenziale variabile: riduce progressivamente la pressione differenziale quando diminuisce la portata richiesta.
• Pressione differenziale costante: mantiene praticamente costante il valore di pressione selezionato.
• Velocità costante: consente di scegliere tra 3 curve di funzionamento a velocità fissa.

Per radiatori e riscaldamento a pavimento

Le modalità di regolazione possono essere selezionate in base all’applicazione. Wilo prevede espressamente configurazioni per impianti a radiatori e riscaldamento a pavimento, facilitando la messa in servizio della pompa.

Nei sistemi con valvole termostatiche può essere utilizzata la regolazione a pressione differenziale variabile, mentre la pressione differenziale costante risulta adatta a numerosi impianti a pavimento.

Display LED con informazioni di funzionamento

La pompa incorpora un indicatore LED a segmenti che consente di visualizzare direttamente i principali parametri dal frontale dell’apparecchio.

Il display fornisce informazioni su:

• Valore di setpoint selezionato.
• Portata attuale.
• Consumo elettrico istantaneo.
• Codici di guasto.

Queste informazioni facilitano sia la messa in servizio sia le operazioni di controllo e manutenzione dell’impianto.

Controllo tramite pulsante verde Wilo

La configurazione avviene tramite il caratteristico pulsante verde Wilo, dal quale è possibile selezionare la modalità di regolazione e i valori di funzionamento.

La combinazione del comando frontale e del display LED consente di effettuare le principali regolazioni direttamente sulla pompa.

Funzione di sfiato manuale

La Wilo Yonos PICO 25/1-8-130 dispone di una funzione di sfiato manuale destinata a facilitare l’eliminazione dell’aria presente nel vano motore.

Questa funzione risulta particolarmente utile durante la prima messa in servizio o dopo operazioni di riempimento e manutenzione del circuito.

Sblocco automatico

Il motore è resistente al blocco e incorpora una funzione di sblocco automatico che contribuisce a ripristinare il funzionamento in determinate situazioni.

La pompa dispone inoltre di riavvio manuale e protezione motore integrata.

Motore sincrono con tecnologia ECM

La pompa utilizza un motore sincrono con tecnologia ECM e regolazione elettronica integrata della potenza. Questa tecnologia consente di variare la velocità del motore in funzione delle esigenze idrauliche del circuito.

Il range di velocità è compreso approssimativamente tra 500 e 4.800 giri al minuto.

Consumo elettrico da 4 a 75 watt

Il consumo elettrico varia in base al punto di funzionamento selezionato. Wilo specifica un consumo minimo di 4 watt e massimo di 75 watt.

La potenza nominale del motore è di 58 watt. La regolazione elettronica consente di ridurre il consumo quando la richiesta di portata o pressione diminuisce.

Indice di efficienza energetica pari o inferiore a 0,23

La Yonos PICO 25/1-8-130 presenta un indice di efficienza energetica pari o inferiore a 0,23.

Il motore ECM e la regolazione elettronica consentono di adattare il consumo energetico alle reali esigenze dell’impianto, evitando il funzionamento continuo a una sola velocità.

Alimentazione monofase a 230 volt

La pompa è progettata per un’alimentazione monofase a 230 volt con una tolleranza del 10 per cento e può funzionare con frequenze di 50 o 60 hertz.

Il collegamento elettrico avviene tramite il connettore rapido Wilo, sviluppato per semplificare il cablaggio durante il montaggio e le operazioni di manutenzione.

Temperatura del fluido tra -10 e 95 gradi Celsius

La temperatura ammessa per il fluido pompato è compresa tra -10 e 95 gradi Celsius.

La temperatura ambiente consentita è compresa tra -10 e 40 gradi Celsius, mantenendo la temperatura massima del fluido a 95 gradi Celsius entro le condizioni specificate da Wilo.

Pressione massima di esercizio di 10 bar

La pompa ammette una pressione massima di esercizio di 10 bar.

Wilo stabilisce inoltre un’altezza minima di ingresso di 0,5 metri a 50 gradi Celsius e di 3 metri a 95 gradi Celsius, valori che devono essere rispettati per garantire condizioni idrauliche adeguate.

Connessione DN 25 e lunghezza di montaggio di 130 millimetri

La Yonos PICO 25/1-8-130 presenta connessioni filettate e una lunghezza ridotta tra i raccordi, facilitandone l’integrazione in spazi compatti.

• Connessione tubazione: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza tra le filettature: 130 millimetri.

La lunghezza di montaggio di 130 millimetri è una delle principali differenze rispetto alla versione Yonos PICO 25/1-8 da 180 millimetri.

Materiali resistenti per riscaldamento e climatizzazione

La pompa combina diversi materiali selezionati per l’utilizzo in circuiti idraulici chiusi:

• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con il 40 per cento di fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.

La sua costruzione a rotore bagnato consente di rinunciare alla manutenzione convenzionale del gruppo rotore-cuscinetti entro le condizioni d’uso stabilite dal produttore.

Filtro per particelle integrato

Wilo specifica l’inclusione di un filtro per particelle nell’equipaggiamento di serie della pompa.

Questo elemento fa parte del design interno destinato a favorire un funzionamento affidabile del gruppo idraulico e del motore.

Protezione IPX4D e isolamento classe F

Il motore dispone di un grado di protezione IPX4D e di una classe di isolamento F.

La pompa soddisfa inoltre le norme di compatibilità elettromagnetica indicate da Wilo e dispone di omologazioni e marcature CE, VDE ed EAC.

Dimensioni compatte

Il modello da 130 millimetri è progettato per occupare poco spazio all’interno dell’impianto.

• Lunghezza totale: 138 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 143 millimetri.
• Lunghezza di montaggio: 130 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.

Caratteristiche tecniche della Wilo Yonos PICO 25/1-8-130

• Marca: Wilo.
• Gamma: Yonos PICO.
• Riferimento: 4215518.
• Modello: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Tipo di prodotto: pompa di circolazione elettronica a rotore bagnato.
• Applicazione: riscaldamento e climatizzazione.
• Portata massima: 4,4 metri cubi all’ora.
• Prevalenza massima: 7,6 metri.
• Pressione massima di esercizio: 10 bar.
• Temperatura minima del fluido: -10 gradi Celsius.
• Temperatura massima del fluido: 95 gradi Celsius.
• Temperatura ambiente: tra -10 e 40 gradi Celsius.
• Alimentazione: monofase a 230 volt, con tolleranza del 10 per cento.
• Frequenza: 50 o 60 hertz.
• Potenza nominale del motore: 58 watt.
• Consumo minimo: 4 watt.
• Consumo massimo: 75 watt.
• Velocità minima: 500 giri al minuto.
• Velocità massima: 4.800 giri al minuto.
• Indice di efficienza energetica: pari o inferiore a 0,23.
• Modalità di regolazione: pressione differenziale variabile, pressione differenziale costante e velocità costante con 3 curve.
• Display: indicatore LED a segmenti.
• Visualizzazione: valore di setpoint, portata attuale, consumo elettrico e codici di guasto.
• Funzione di sfiato: manuale.
• Sblocco automatico: sì.
• Riavvio manuale: sì.
• Protezione motore integrata: sì.
• Motore resistente al blocco: sì.
• Filtro per particelle: sì.
• Connessione elettrica: connettore rapido Wilo.
• Connessione idraulica: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza di montaggio: 130 millimetri.
• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.
• Grado di protezione: IPX4D.
• Classe di isolamento: F.
• Lunghezza totale: 138 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 143 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.
• Omologazioni e marcature: CE, VDE ed EAC.

Pompa compatta ad alta efficienza per circuiti esigenti

La Wilo Yonos PICO 25/1-8-130 combina una prevalenza massima di 7,6 metri e una portata fino a 4,4 metri cubi all’ora con una lunghezza tra gli attacchi di soli 130 millimetri, risultando particolarmente pratica quando serve una circolatrice potente in uno spazio ridotto.

Il suo motore ECM, la regolazione elettronica, il display LED, la funzione di sfiato, lo sblocco automatico, le tre modalità di funzionamento e il connettore rapido Wilo facilitano sia l’installazione sia la regolazione in circuiti a radiatori, riscaldamento a pavimento e altre applicazioni di riscaldamento e climatizzazione.
