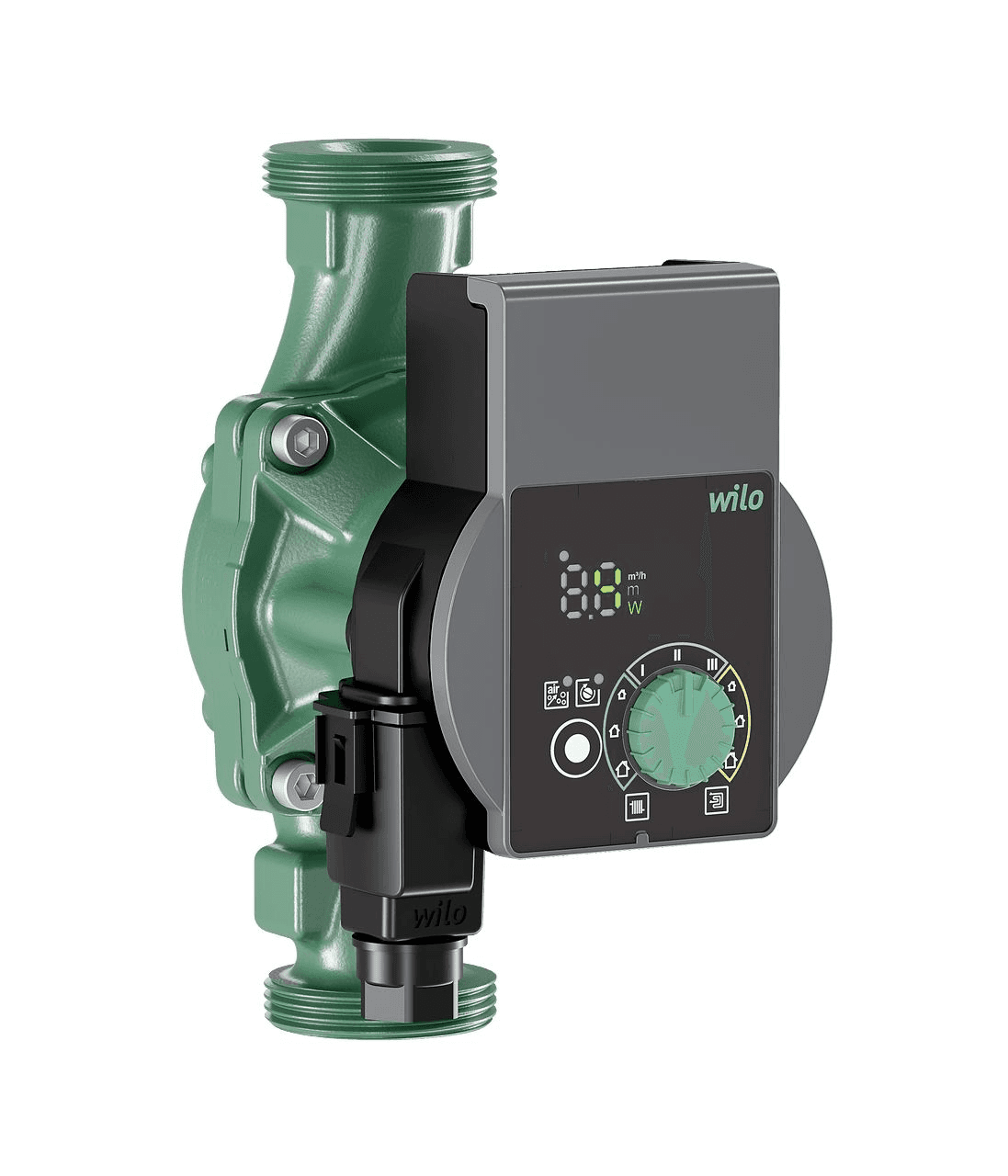

Pompa circolatrice Wilo Yonos PICO 25/1-6

La pompa di circolazione Wilo Yonos PICO 25/1-6, riferimento 4215515, è una pompa elettronica ad alta efficienza con rotore bagnato progettata per la circolazione dell’acqua in impianti di riscaldamento e climatizzazione. Offre una portata massima di 3,6 metri cubi all’ora, un’altezza massima di mandata di 6 metri e una lunghezza di montaggio di 180 millimetri.

Dotata di motore sincrono con tecnologia ECM e regolazione elettronica integrata, consente di adattare il funzionamento alle reali esigenze idrauliche dell’impianto. Dispone di regolazione a pressione differenziale variabile, pressione differenziale costante e velocità costante con 3 curve, per cui può essere configurata sia per circuiti con radiatori sia per il riscaldamento a pavimento.

Pompa di circolazione elettronica Wilo Yonos PICO 25/1-6

La Wilo Yonos PICO è una pompa di circolazione a rotore bagnato esente da manutenzione con attacco filettato e regolazione elettronica continua della pressione differenziale.

La sua elettronica controlla la velocità del motore per adattare il funzionamento alla portata e alla pressione richieste, riducendo i consumi quando l’impianto non necessita di lavorare alla massima potenza.

Portata massima di 3,6 metri cubi all’ora

Il riferimento 4215515 garantisce una portata massima di 3,6 metri cubi all’ora. La portata reale dipenderà dalla resistenza idraulica del circuito, dall’altezza selezionata e dalla modalità di regolazione configurata.

Questa capacità consente l’utilizzo in numerosi circuiti di riscaldamento e climatizzazione domestici e di piccoli edifici, purché il punto di funzionamento richiesto rientri nella curva caratteristica della pompa.

Altezza massima di mandata di 6 metri

La Wilo Yonos PICO 25/1-6 raggiunge un’altezza massima di mandata di 6 metri.

Questa prestazione consente di compensare le perdite di carico generate da tubazioni, valvole, terminali e altri componenti del circuito idraulico.

Tre modalità di regolazione

La pompa dispone di diverse strategie di controllo per adattarsi al comportamento di ogni impianto:

• Pressione differenziale variabile: riduce la pressione differenziale quando diminuisce la portata richiesta.
• Pressione differenziale costante: mantiene praticamente costante il valore di pressione differenziale selezionato.
• Velocità costante: consente di scegliere tra 3 curve di funzionamento a velocità fissa.

La corretta selezione della modalità di regolazione aiuta a ottenere un funzionamento efficiente e stabile del sistema.

Indicata per radiatori e pavimento radiante

Wilo prevede espressamente l’utilizzo della Yonos PICO in impianti di riscaldamento con radiatori e pavimento radiante.

La regolazione a pressione differenziale variabile è particolarmente adatta a molti circuiti con valvole termostatiche, mentre la pressione differenziale costante può essere utilizzata in numerosi sistemi a pavimento radiante.

Display LED con informazioni di funzionamento

La pompa integra un indicatore LED a segmenti che facilita la configurazione e il monitoraggio direttamente dal frontale.

Il display consente di consultare:

• Valore di setpoint selezionato.
• Portata reale.
• Consumo di potenza attuale.
• Codici di guasto.

Queste informazioni facilitano sia la messa in servizio sia i controlli di funzionamento abituali.

Controllo tramite pulsante verde Wilo

Il caratteristico pulsante verde Wilo consente di selezionare la modalità di regolazione e impostare i principali parametri della pompa.

La combinazione tra la manopola e il display LED semplifica la regolazione anche durante operazioni di sostituzione o manutenzione.

Funzione manuale di sfiato

La Yonos PICO 25/1-6 incorpora una funzione manuale di sfiato destinata a eliminare l’aria accumulata nel vano motore.

Questa funzione risulta particolarmente utile durante la prima messa in servizio o dopo operazioni di riempimento, svuotamento o manutenzione del circuito.

Sblocco automatico e riavvio manuale

Il motore è resistente al blocco e incorpora una funzione di sblocco automatico.

Dispone inoltre di riavvio manuale e protezione motore integrata, funzioni che semplificano la messa in servizio e la manutenzione dell’apparecchio.

Motore sincrono con tecnologia ECM

La pompa utilizza un motore sincrono con tecnologia ECM e regolazione elettronica della potenza integrata.

La sua velocità può variare da circa 700 a 4.200 giri al minuto, adattandosi alla modalità di regolazione selezionata e alle esigenze idrauliche del circuito.

Consumo elettrico tra 4 e 40 watt

Wilo specifica un consumo elettrico minimo di 4 watt e massimo di 40 watt.

La potenza nominale del motore è di 30 watt. La regolazione elettronica consente di ridurre i consumi quando la richiesta dell’impianto diminuisce.

Indice di efficienza energetica pari o inferiore a 0,20

La Wilo Yonos PICO 25/1-6 presenta un indice di efficienza energetica pari o inferiore a 0,20, valore che Wilo identifica come riferimento per pompe di circolazione ad alta efficienza.

Il motore ECM e la regolazione automatica consentono di ridurre il consumo energetico rispetto alle pompe convenzionali che funzionano costantemente a velocità fissa.

Alimentazione monofase a 230 volt

La pompa funziona con alimentazione monofase a 230 volt, con una tolleranza del 10 per cento, ed è compatibile con frequenze di 50 o 60 hertz.

Il collegamento elettrico avviene tramite il connettore rapido Wilo, concepito per semplificare il cablaggio durante il montaggio e le operazioni di manutenzione.

Temperatura del fluido tra -10 e 95 gradi Celsius

L’intervallo consentito della temperatura del fluido è compreso tra -10 e 95 gradi Celsius.

La temperatura ambiente ammessa durante il funzionamento è compresa tra -10 e 40 gradi Celsius.

Pressione massima di esercizio di 10 bar

La pompa ammette una pressione massima di esercizio di 10 bar.

Wilo stabilisce inoltre un’altezza minima di ingresso di 0,5 metri con il fluido a 50 gradi Celsius e di 3 metri a 95 gradi Celsius.

Connessione DN 25 e lunghezza di montaggio di 180 millimetri

La Wilo Yonos PICO 25/1-6 utilizza connessioni filettate compatibili con numerosi impianti di riscaldamento esistenti.

• Connessione tubazione: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Distanza tra le filettature: 180 millimetri.

La lunghezza di montaggio di 180 millimetri distingue questo riferimento dalla versione Yonos PICO 25/1-6-130, destinata a impianti con una distanza tra le connessioni più ridotta.

Materiali resistenti per circuiti idraulici

Wilo utilizza diversi materiali adatti al funzionamento continuo in impianti di riscaldamento e climatizzazione:

• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con il 40 per cento di fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.

La sua costruzione a rotore bagnato consente di fare a meno della manutenzione convenzionale del gruppo rotore-cuscinetti entro le condizioni stabilite dal produttore.

Filtro per particelle integrato

La dotazione di serie include un filtro per particelle, integrato nel design della pompa.

Questo elemento contribuisce al funzionamento affidabile dei componenti interni durante il servizio.

Protezione IPX4D e isolamento classe F

Il motore presenta un grado di protezione IPX4D e una classe di isolamento F.

La pompa soddisfa inoltre i requisiti di compatibilità elettromagnetica indicati da Wilo e dispone di omologazioni e marcature CE, VDE ed EAC.

Dimensioni e peso

La Yonos PICO 25/1-6 presenta un formato compatto per facilitarne l’integrazione in centrali termiche e circuiti di riscaldamento.

• Lunghezza: 180 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 131 millimetri.
• Lunghezza di montaggio: 180 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.

Caratteristiche tecniche della Wilo Yonos PICO 25/1-6

• Marca: Wilo.
• Gamma: Yonos PICO.
• Riferimento: 4215515.
• Modello: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Tipo di prodotto: pompa di circolazione elettronica a rotore bagnato.
• Applicazione: riscaldamento e climatizzazione.
• Portata massima: 3,6 metri cubi all’ora.
• Altezza massima di mandata: 6 metri.
• Pressione massima di esercizio: 10 bar.
• Temperatura minima del fluido: -10 gradi Celsius.
• Temperatura massima del fluido: 95 gradi Celsius.
• Temperatura ambiente: tra -10 e 40 gradi Celsius.
• Alimentazione: monofase a 230 volt, con tolleranza del 10 per cento.
• Frequenza: 50 o 60 hertz.
• Potenza nominale del motore: 30 watt.
• Consumo minimo: 4 watt.
• Consumo massimo: 40 watt.
• Velocità minima: 700 giri al minuto.
• Velocità massima: 4.200 giri al minuto.
• Indice di efficienza energetica: pari o inferiore a 0,20.
• Modalità di regolazione: pressione differenziale variabile, pressione differenziale costante e velocità costante con 3 curve.
• Display: indicatore LED a segmenti.
• Visualizzazione: valore di setpoint, portata reale, consumo di potenza e codici di guasto.
• Funzione di sfiato: manuale.
• Sblocco automatico: sì.
• Riavvio manuale: sì.
• Protezione motore integrata: sì.
• Motore resistente al blocco: sì.
• Filtro per particelle: sì.
• Connessione elettrica: connettore Wilo.
• Connessione idraulica: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza di montaggio: 180 millimetri.
• Corpo: ghisa grigia.
• Girante: polipropilene rinforzato con fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.
• Grado di protezione: IPX4D.
• Classe di isolamento: F.
• Lunghezza: 180 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 131 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.
• Omologazioni e marcature: CE, VDE ed EAC.

Circolazione efficiente per radiatori e pavimento radiante

La Wilo Yonos PICO 25/1-6 combina una portata massima di 3,6 metri cubi all’ora, 6 metri di altezza e regolazione elettronica in una pompa compatta ed efficiente per impianti di riscaldamento e climatizzazione.

Il suo motore ECM, il consumo da soli 4 a 40 watt, il display LED, le tre modalità di regolazione, la funzione di sfiato, lo sblocco automatico e il collegamento rapido Wilo facilitano sia l’installazione sia la regolazione e la manutenzione del circuito idraulico.
