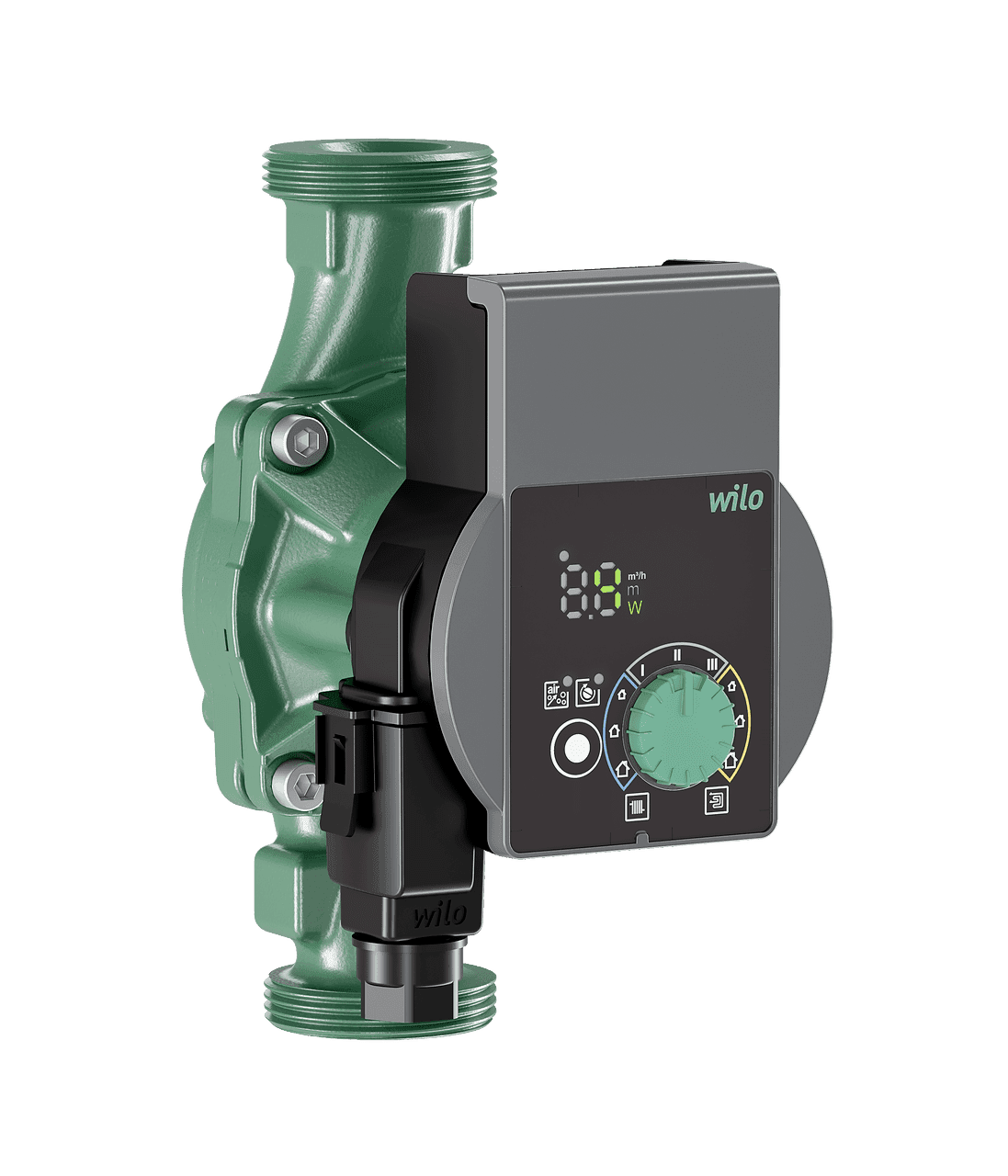

Pompa circolatrice Wilo Yonos PICO 25/1-6-130

La pompa di circolazione Wilo Yonos PICO 25/1-6-130, riferimento 4215516, è una pompa elettronica ad alta efficienza con rotore bagnato progettata per la circolazione dell'acqua in impianti di riscaldamento e climatizzazione. Offre una portata massima di 3,6 metri cubi all'ora, una prevalenza massima di 6 metri e una lunghezza di montaggio particolarmente compatta di 130 millimetri.

Dotata di motore sincrono con tecnologia ECM e regolazione elettronica integrata, adatta il proprio funzionamento alle esigenze idrauliche dell'impianto. Consente di selezionare pressione differenziale variabile, pressione differenziale costante oppure velocità costante con tre curve, per cui può essere regolata sia per sistemi a radiatori sia per riscaldamento a pavimento.

Pompa di circolazione elettronica Wilo Yonos PICO 25/1-6-130

La Yonos PICO è una pompa di circolazione a rotore bagnato esente da manutenzione e con attacco filettato. È sviluppata per ottenere una circolazione efficiente dell'acqua nei sistemi idraulici degli edifici, regolando automaticamente la potenza del motore in base alla modalità di controllo selezionata.

Il formato da 130 millimetri tra gli attacchi risulta particolarmente utile negli impianti in cui lo spazio disponibile è ridotto e facilita anche la sostituzione di pompe esistenti con la stessa lunghezza di montaggio.

Portata massima di 3,6 metri cubi all'ora

La Wilo Yonos PICO 25/1-6-130 garantisce una portata massima di 3,6 metri cubi all'ora. La portata effettiva dipende dalle perdite di carico del circuito, dalla prevalenza selezionata e dalla modalità di regolazione impostata.

L'elettronica integrata consente di ridurre automaticamente le prestazioni quando l'impianto richiede meno circolazione, evitando che la pompa lavori continuamente alla massima potenza.

Prevalenza massima di 6 metri

Questo modello raggiunge una prevalenza massima di 6 metri, offrendo la capacità di lavorare in circuiti di riscaldamento e climatizzazione con diversi livelli di resistenza idraulica.

Il punto di funzionamento deve essere sempre selezionato all'interno della curva caratteristica della pompa e in base alla portata e alla pressione differenziale richieste dall'impianto.

Tre modalità di regolazione

La pompa consente di scegliere tra tre strategie di funzionamento per adattarsi a diversi tipi di circuito:

• Pressione differenziale variabile: la pompa riduce la pressione differenziale quando diminuisce la portata richiesta, risultando particolarmente adatta ai circuiti con valvole termostatiche.
• Pressione differenziale costante: mantiene praticamente costante la pressione differenziale selezionata, una soluzione adatta a numerosi impianti a pavimento.
• Velocità costante: consente di selezionare tre curve di velocità fissa per applicazioni che richiedono un comportamento idraulico costante.

Adatta a radiatori e riscaldamento a pavimento

Wilo consente di selezionare la modalità di regolazione in funzione dell'applicazione di riscaldamento a radiatori o a pavimento. Questa flessibilità facilita l'adattamento della pompa a nuovi impianti e agli interventi di sostituzione o ammodernamento di sistemi esistenti.

Display LED con informazioni di funzionamento

La Yonos PICO integra un indicatore LED a segmenti che consente di consultare direttamente sul frontale i principali parametri di funzionamento.

Il display può mostrare:

• Valore di setpoint selezionato.
• Portata attuale.
• Consumo elettrico istantaneo.
• Codici di guasto.

Queste informazioni facilitano l'avviamento, la regolazione e la diagnosi di base della pompa senza bisogno di strumenti esterni.

Configurazione tramite pulsante verde Wilo

Il caratteristico pulsante verde Wilo consente di selezionare in modo semplice i principali parametri di funzionamento. L'installatore può configurare la modalità di regolazione e il valore di setpoint direttamente dal frontale della pompa.

Funzione manuale di sfiato

La pompa incorpora una funzione di sfiato manuale destinata a eliminare l'aria accumulata nel vano motore durante l'avviamento o dopo interventi eseguiti sul circuito idraulico.

Una corretta eliminazione dell'aria favorisce un funzionamento stabile e aiuta a ridurre i rumori associati alla presenza di aria nell'impianto.

Sblocco automatico e riavvio manuale

Il motore è progettato per essere resistente al blocco e incorpora una funzione di sblocco automatico. L'elettronica consente inoltre di eseguire un riavvio manuale quando necessario dopo determinati eventi.

La protezione del motore è integrata nell'apparecchio stesso, semplificando l'installazione elettrica.

Motore sincrono con tecnologia ECM

La Wilo Yonos PICO 25/1-6-130 utilizza un motore sincrono ad alta efficienza con tecnologia ECM e regolazione elettronica della potenza.

La velocità può variare approssimativamente tra 700 e 4.200 giri al minuto, adattandosi alla modalità di regolazione e al punto di funzionamento richiesto.

Consumo elettrico tra 4 e 40 watt

La regolazione elettronica consente di adattare il consumo energetico alle reali esigenze del circuito. Wilo specifica un consumo minimo di 4 watt e massimo di 40 watt.

La potenza nominale del motore è di 30 watt. Quando la richiesta idraulica diminuisce, la pompa può ridurre sia la velocità sia il consumo elettrico.

Indice di efficienza energetica pari o inferiore a 0,20

La pompa presenta un indice di efficienza energetica pari o inferiore a 0,20, valore che Wilo identifica come riferimento per pompe di circolazione ad alta efficienza.

La combinazione di motore ECM e regolazione elettronica consente di ridurre i consumi rispetto alle pompe di circolazione convenzionali che lavorano in modo continuo a velocità fissa.

Alimentazione monofase a 230 volt

La Yonos PICO funziona con alimentazione monofase a 230 volt, con tolleranza del 10 per cento, ed è compatibile con frequenze di 50 o 60 hertz.

Il collegamento elettrico è semplificato dal connettore rapido Wilo, progettato per velocizzare il cablaggio durante l'installazione e le operazioni di manutenzione.

Temperatura del fluido tra -10 e 95 gradi Celsius

L'intervallo di temperatura consentito per il fluido è compreso tra -10 e 95 gradi Celsius, permettendo di utilizzare la pompa in diverse applicazioni di riscaldamento e climatizzazione.

La temperatura ambiente di esercizio ammessa è compresa tra -10 e 40 gradi Celsius.

Pressione massima di esercizio di 10 bar

La Wilo Yonos PICO 25/1-6-130 è progettata per lavorare a una pressione massima di 10 bar.

Wilo stabilisce inoltre condizioni minime di pressione in ingresso per evitare problemi idraulici: un'altezza minima di ingresso di 0,5 metri a 50 gradi Celsius e di 3 metri a 95 gradi Celsius.

Connessione DN 25 e lunghezza di montaggio di 130 millimetri

La pompa presenta una connessione filettata G 1 1/2, corrispondente a una connessione alternativa RP 1 e diametro nominale DN 25.

La distanza tra gli attacchi è di soli 130 millimetri, una delle caratteristiche principali di questa variante rispetto alle versioni Yonos PICO da 180 millimetri.

• Connessione tubazione: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza tra le filettature: 130 millimetri.

Costruzione resistente ed esente da manutenzione

Il corpo pompa è realizzato in ghisa grigia. La girante utilizza polipropilene rinforzato con il 40 per cento di fibra di vetro, mentre l'albero è realizzato in acciaio inox.

I cuscinetti sono in carbonio impregnato di metallo e sono progettati per il funzionamento tipico di una pompa di circolazione a rotore bagnato.

Protezione IPX4D e isolamento classe F

Il motore dispone di un grado di protezione IPX4D e di una classe di isolamento F.

La pompa soddisfa inoltre i requisiti di compatibilità elettromagnetica applicabili e dispone di omologazioni e marcature CE, VDE ed EAC.

Filtro per particelle integrato

La scheda tecnica Wilo indica che la pompa incorpora un filtro per particelle nella sua dotazione, contribuendo a proteggere i componenti interni da determinate particelle presenti nel circuito.

Dimensioni compatte e peso ridotto

La versione da 130 millimetri è progettata appositamente per impianti in cui è necessario ridurre lo spazio occupato dalla pompa.

• Lunghezza totale: circa 138 millimetri.
• Altezza: circa 102 millimetri.
• Larghezza: circa 131 millimetri.
• Lunghezza di montaggio tra le filettature: 130 millimetri.
• Peso netto: circa 1,6 chilogrammi.

Caratteristiche tecniche della Wilo Yonos PICO 25/1-6-130

• Marca: Wilo.
• Gamma: Yonos PICO.
• Riferimento: 4215516.
• Modello: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Tipo di prodotto: pompa di circolazione elettronica a rotore bagnato.
• Applicazione: riscaldamento e climatizzazione.
• Portata massima: 3,6 metri cubi all'ora.
• Prevalenza massima: 6 metri.
• Pressione massima di esercizio: 10 bar.
• Temperatura del fluido: tra -10 e 95 gradi Celsius.
• Temperatura ambiente: tra -10 e 40 gradi Celsius.
• Alimentazione: monofase a 230 volt, con tolleranza del 10 per cento.
• Frequenza: 50 o 60 hertz.
• Potenza nominale del motore: 30 watt.
• Consumo minimo: 4 watt.
• Consumo massimo: 40 watt.
• Velocità minima: 700 giri al minuto.
• Velocità massima: 4.200 giri al minuto.
• Indice di efficienza energetica: pari o inferiore a 0,20.
• Modalità di regolazione: pressione differenziale variabile, pressione differenziale costante e velocità costante con tre curve.
• Display: indicatore LED a segmenti.
• Visualizzazione: setpoint, portata attuale, consumo di potenza e codici di guasto.
• Funzione di sfiato: manuale.
• Sblocco automatico: sì.
• Riavvio manuale: sì.
• Motore resistente al blocco: sì.
• Protezione motore integrata: sì.
• Filtro per particelle: sì.
• Connessione elettrica: connettore rapido Wilo.
• Connessione idraulica: G 1 1/2.
• Connessione alternativa: RP 1.
• Diametro nominale: DN 25.
• Lunghezza di montaggio: 130 millimetri.
• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con fibra di vetro.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.
• Grado di protezione: IPX4D.
• Classe di isolamento: F.
• Lunghezza totale: 138 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 131 millimetri.
• Peso netto: circa 1,6 chilogrammi.
• Omologazioni e marcature: CE, VDE ed EAC.

Pompa compatta da 130 millimetri per radiatori e riscaldamento a pavimento

La Wilo Yonos PICO 25/1-6-130 combina una portata massima di 3,6 metri cubi all'ora, una prevalenza fino a 6 metri e una lunghezza di montaggio di soli 130 millimetri, risultando particolarmente adatta per impianti in cui lo spazio disponibile è limitato.

Il suo motore ECM, la regolazione elettronica, il basso consumo, il display LED, la funzione di sfiato, lo sblocco automatico e le diverse modalità di funzionamento facilitano sia l'installazione sia la regolazione di circuiti a radiatori, riscaldamento a pavimento e altre applicazioni di riscaldamento e climatizzazione.
