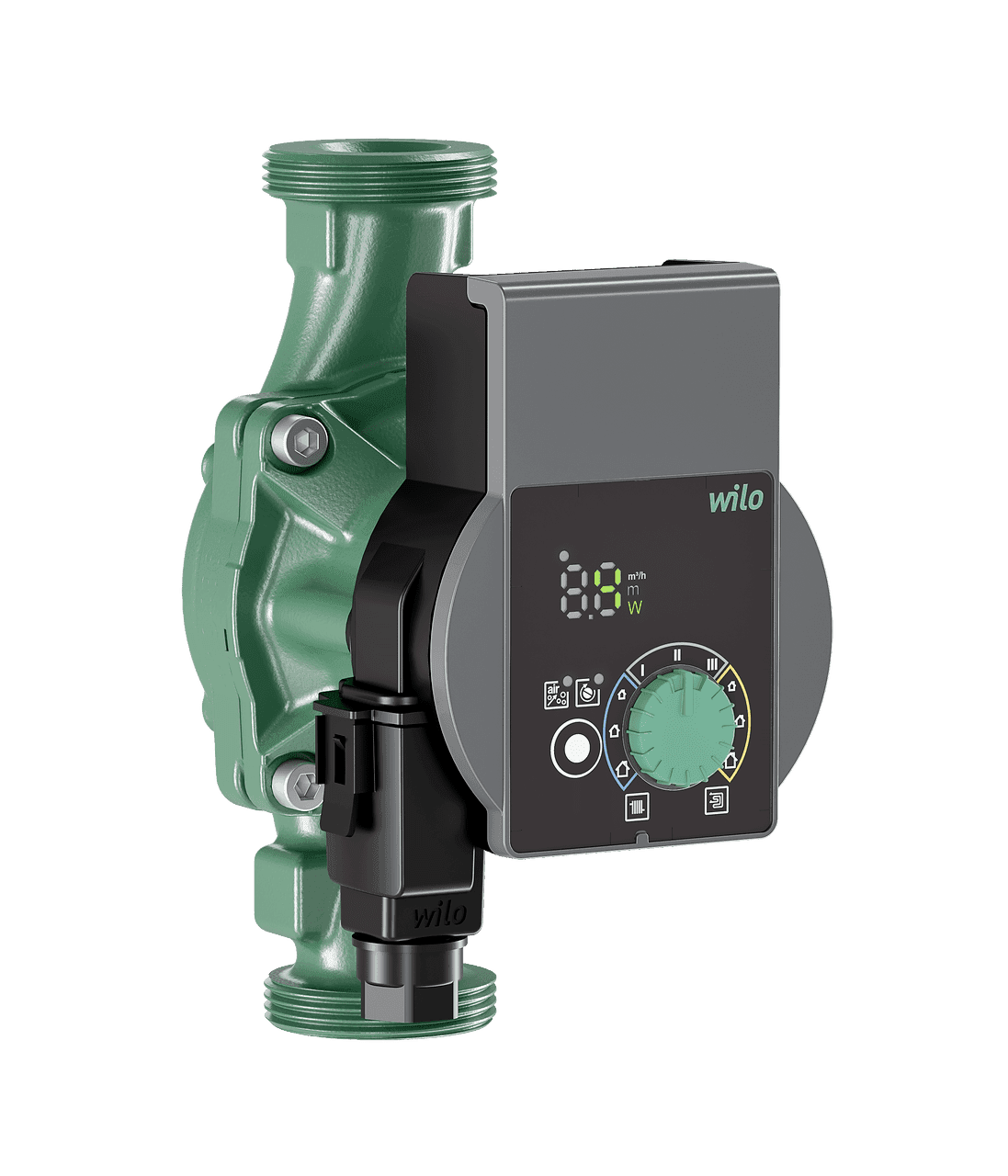

Pompa circolatrice Wilo Yonos PICO 25/1-4

La pompa di circolazione Wilo Yonos PICO 25/1-4, riferimento 4215513, è una pompa a rotore bagnato ad alta efficienza con regolazione elettronica, progettata per impianti di riscaldamento e climatizzazione. Offre una portata massima di 2,7 metri cubi all’ora e una prevalenza massima di 4,3 metri, combinando regolazione automatica, basso consumo elettrico e formato compatto.

Dotata di motore sincrono con tecnologia ECM ed elettronica integrata, consente di selezionare pressione differenziale variabile, pressione differenziale costante o tre curve a velocità costante. Il suo display LED mostra il valore di setpoint, la portata reale, il consumo elettrico e i codici di guasto, facilitando sia la regolazione iniziale sia il monitoraggio del funzionamento dell’impianto.

Pompa di circolazione elettronica Wilo Yonos PICO 25/1-4

La Wilo Yonos PICO è concepita come una pompa di circolazione a rotore bagnato esente da manutenzione. L’insieme incorpora un motore resistente al bloccaggio e una regolazione elettronica continua per adattare il funzionamento della pompa alle esigenze idrauliche del circuito.

Questa tecnologia consente di utilizzarla in diverse configurazioni di riscaldamento e climatizzazione, inclusi impianti con radiatori e sistemi di riscaldamento a pavimento.

Portata massima di 2,7 metri cubi all’ora

Il riferimento 4215513 offre le seguenti prestazioni idrauliche massime:

• Portata massima: 2,7 metri cubi all’ora.
• Prevalenza massima: 4,3 metri.
• Pressione massima di esercizio: 10 bar.

Il punto di funzionamento reale dipenderà dalle perdite di carico e dalla portata richiesta dall’impianto.

Tre modalità di regolazione

La pompa consente di selezionare diverse modalità di funzionamento per adattarsi al tipo di circuito idraulico:

• Δp-v: regolazione mediante pressione differenziale variabile.
• Δp-c: regolazione mediante pressione differenziale costante.
• Velocità costante: tre velocità o curve di funzionamento selezionabili.

La pressione differenziale variabile è particolarmente adatta a determinati impianti a radiatori con variazione di portata, mentre la pressione differenziale costante può essere utilizzata in applicazioni in cui è necessario mantenere una pressione stabile, come determinati circuiti di riscaldamento a pavimento.

Display LED con informazioni di funzionamento

La Yonos PICO 25/1-4 incorpora un indicatore LED a segmenti che facilita la configurazione e il monitoraggio della pompa.

Il display consente di visualizzare:

• Valore di setpoint selezionato.
• Portata reale.
• Consumo elettrico attuale.
• Codici di guasto.
• Attivazione del reset manuale o della funzione di sfiato.

La regolazione avviene tramite il caratteristico pulsante verde Wilo, semplificando la messa in servizio e la selezione della modalità di regolazione.

Consumo elettrico da soli 4 a 20 watt

Grazie al motore con tecnologia ECM e alla regolazione elettronica integrata, la pompa adatta il proprio consumo al punto di funzionamento richiesto.

• Consumo minimo P1: 4 watt.
• Consumo massimo P1: 20 watt.
• Potenza nominale P2: 15 watt.
• Indice di efficienza energetica IEE: uguale o inferiore a 0,18.

Il ridotto indice di efficienza energetica colloca questa pompa nella categoria delle circolatrici ad alta efficienza.

Motore sincrono con tecnologia ECM

La Wilo Yonos PICO utilizza un motore sincrono resistente al bloccaggio con tecnologia ECM e regolazione elettronica della potenza integrata.

• Alimentazione: monofase 230 volt, con tolleranza di ±10 %.
• Frequenza: 50/60 hertz.
• Velocità minima: 700 giri al minuto.
• Velocità massima: 3.400 giri al minuto.
• Classe di isolamento: F.
• Grado di protezione: IPX4D.

La pompa incorpora protezione del motore e un design resistente al bloccaggio per migliorare l’affidabilità durante il funzionamento.

Funzione di sblocco automatico

La Yonos PICO dispone di una funzione automatica di sblocco. Questa funzione aiuta a ripristinare il funzionamento quando il rotore rimane bloccato dopo un lungo periodo di inattività o a causa di determinate condizioni del circuito.

Funzione manuale di sfiato

La pompa incorpora una funzione di sfiato manuale destinata a facilitare l’eliminazione dell’aria accumulata nel vano motore durante la messa in servizio o dopo interventi sull’impianto.

Dispone inoltre di funzione di reset manuale accessibile dai comandi della pompa stessa.

Filtro per particelle integrato

Wilo specifica per questo riferimento un filtro per particelle come parte dell’equipaggiamento della pompa.

Questo elemento fa parte del design destinato a proteggere il funzionamento interno della circolatrice da determinate particelle presenti nel fluido.

Temperatura del fluido da -10 a 95 gradi Celsius

La pompa supporta un ampio intervallo di temperature del fluido:

• Temperatura minima del fluido: -10 gradi Celsius.
• Temperatura massima del fluido: 95 gradi Celsius.
• Temperatura ambiente minima: -10 gradi Celsius.
• Temperatura ambiente massima: 40 gradi Celsius.

Queste caratteristiche consentono di utilizzare la circolatrice sia in sistemi di riscaldamento sia in determinate installazioni di climatizzazione, purché le proprietà del fluido siano compatibili con i materiali della pompa.

Pressione massima di esercizio di 10 bar

La Yonos PICO 25/1-4 è progettata per lavorare con una pressione massima di esercizio di 10 bar.

Wilo specifica inoltre le seguenti altezze minime di ingresso per evitare condizioni idrauliche sfavorevoli:

• A 50 gradi Celsius: 0,5 metri.
• A 95 gradi Celsius: 3 metri.

Connessione DN 25 e lunghezza di montaggio di 180 millimetri

La pompa utilizza connessioni filettate standard per facilitare l’integrazione nei circuiti idraulici:

• Diametro nominale: DN 25.
• Connessione pompa: G 1½.
• Denominazione alternativa della connessione: Rp 1.
• Lunghezza tra le connessioni: 180 millimetri.

Queste dimensioni rendono il riferimento 4215513 adatto a sostituzioni e nuove installazioni che richiedono una circolatrice DN 25 con distanza di montaggio di 180 millimetri.

Connettore elettrico Wilo

Il collegamento elettrico avviene tramite il connettore rapido Wilo, progettato per facilitare il cablaggio durante il montaggio e ridurre il tempo necessario per l’installazione elettrica della pompa.

Materiali di costruzione

La pompa combina materiali resistenti adatti al funzionamento continuo in circuiti di riscaldamento e climatizzazione:

• Corpo pompa: ghisa grigia.
• Girante: polipropilene rinforzato con il 40 % di fibra di vetro, PP-GF40.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.

Dimensioni compatte

La Wilo Yonos PICO 25/1-4 presenta un design compatto che ne facilita l’integrazione in impianti con spazio limitato.

• Lunghezza: 180 millimetri.
• Altezza: 102 millimetri.
• Larghezza: 131 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.

Applicazioni in riscaldamento e climatizzazione

La pompa è progettata per la circolazione dell’acqua in sistemi di riscaldamento e climatizzazione. Le sue diverse modalità di regolazione consentono di adattarla a varie configurazioni idrauliche.

Tra le applicazioni abituali si trovano:

• Sistemi di riscaldamento a radiatori.
• Impianti di riscaldamento a pavimento.
• Circuiti chiusi di riscaldamento.
• Sistemi di climatizzazione compatibili con le condizioni di funzionamento della pompa.
• Sostituzione di vecchie pompe di circolazione con modelli elettronici ad alta efficienza.

Caratteristiche tecniche della Wilo Yonos PICO 25/1-4 4215513

• Marca: Wilo.
• Serie: Yonos PICO.
• Riferimento: 4215513.
• Modello: Yonos PICO 25/1-4.
• Tipo: pompa di circolazione a rotore bagnato.
• Regolazione: elettronica.
• Tecnologia del motore: ECM.
• Portata massima: 2,7 metri cubi all’ora.
• Prevalenza massima: 4,3 metri.
• Pressione massima di esercizio: 10 bar.
• Modalità di regolazione Δp-v: sì.
• Modalità di regolazione Δp-c: sì.
• Velocità costante: 3 livelli.
• Indicazione della portata: sì.
• Indicazione del consumo: sì.
• Indicazione dei codici di guasto: sì.
• Funzione di sfiato: sì, manuale.
• Sblocco automatico: sì.
• Reset manuale: sì.
• Filtro per particelle: sì.
• Protezione del motore: integrata.
• Indice di efficienza energetica: uguale o inferiore a 0,18.
• Consumo minimo: 4 watt.
• Consumo massimo: 20 watt.
• Potenza nominale P2: 15 watt.
• Velocità: da 700 a 3.400 giri al minuto.
• Alimentazione: 230 volt monofase ±10 %.
• Frequenza: 50/60 hertz.
• Grado di protezione: IPX4D.
• Classe di isolamento: F.
• Temperatura del fluido: da -10 a 95 gradi Celsius.
• Temperatura ambiente: da -10 a 40 gradi Celsius.
• Diametro nominale: DN 25.
• Connessione: G 1½.
• Lunghezza di montaggio: 180 millimetri.
• Corpo: ghisa grigia.
• Girante: PP-GF40.
• Albero: acciaio inox.
• Cuscinetti: carbonio impregnato di metallo.
• Dimensioni: 180 × 102 × 131 millimetri.
• Peso netto approssimativo: 1,8 chilogrammi.
• Omologazioni: CE, VDE ed EAC.
• EAN: 4048482758459.

Circolatrice ad alta efficienza per riscaldamento e climatizzazione

La Wilo Yonos PICO 25/1-4 4215513 combina una portata massima di 2,7 metri cubi all’ora e una prevalenza massima di 4,3 metri con regolazione elettronica, motore ECM e un consumo di soli 4-20 watt.

Le sue tre modalità di regolazione, il display LED con lettura di portata e consumo, lo sfiato manuale, lo sblocco automatico, il connettore rapido Wilo e un indice di efficienza energetica uguale o inferiore a 0,18 rendono questa circolatrice una soluzione particolarmente pratica per nuove installazioni e per la sostituzione di pompe convenzionali in circuiti di riscaldamento e climatizzazione.
