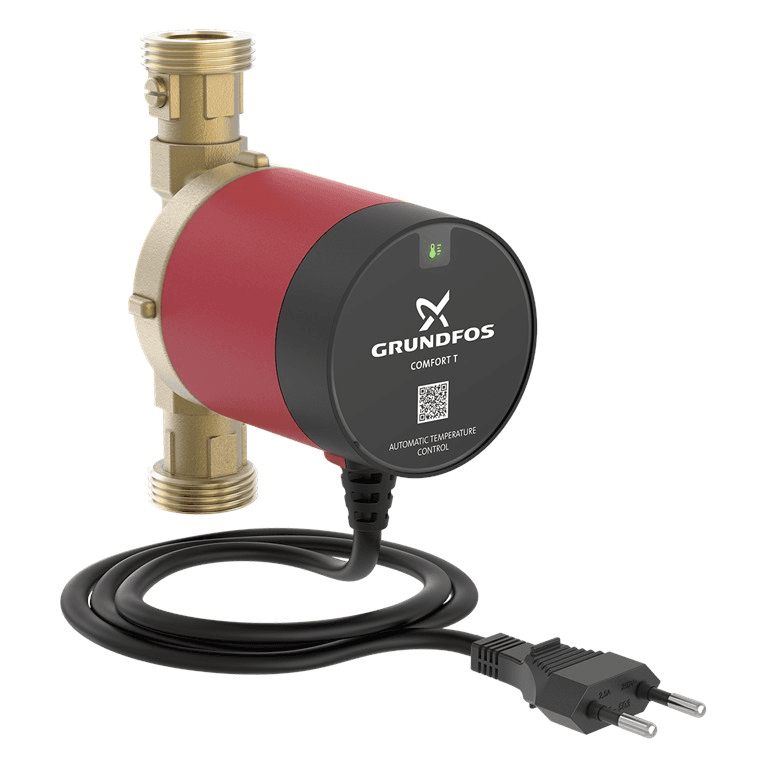

Pompa circolatrice Grundfos COMFORT 15-14 BX T

La pompa di circolazione Grundfos COMFORT 15-14 BX T, riferimento 93094846, è progettata per la ricircolazione dell’acqua calda sanitaria in impianti residenziali. Il suo funzionamento mantiene l’acqua calda in circolazione nella tubazione di ritorno per ridurre il tempo di attesa prima di disporre di ACS nei punti di utilizzo e limitare l’acqua sprecata mentre raggiunge la temperatura desiderata.

Questa versione BX T combina un corpo pompa in ottone idoneo per acqua potabile con valvola di intercettazione e valvola di non ritorno integrate, connessione esterna G 1 e controllo automatico della temperatura. Include inoltre un motore a magneti permanenti a basso consumo, sensore di temperatura integrato, protezione contro il funzionamento a secco e isolamento termico per il corpo pompa.

Circolatore specifico per la ricircolazione dell’acqua calda sanitaria

La Grundfos COMFORT 15-14 BX T è concepita specificamente per circuiti di ricircolazione dell’acqua calda sanitaria. La pompa fa circolare l’acqua tra il generatore o accumulo e i punti di utilizzo attraverso una linea di ritorno, contribuendo a mantenere disponibile acqua calda nell’impianto.

Grundfos indica che le pompe COMFORT sono destinate a edifici residenziali e che, a seconda della disposizione delle tubazioni, possono essere impiegate anche in determinati impianti residenziali di dimensioni maggiori.

Controllo automatico della temperatura

La lettera T identifica questa versione come una pompa dotata di controllo della temperatura. La COMFORT misura continuamente la temperatura dell’acqua tramite un sensore integrato e adatta automaticamente i punti di avvio e arresto.

Non richiede che l’utente programmi manualmente una temperatura di accensione o spegnimento. L’elettronica determina i limiti di funzionamento prendendo come riferimento la temperatura massima rilevata nel circuito.

Come esempio di funzionamento, Grundfos indica che, se la temperatura massima rilevata nel sistema è di 45 gradi Celsius, la pompa può arrestarsi quando l’acqua supera circa 41 gradi Celsius e riavviarsi quando scende sotto circa 38 gradi Celsius.

La temperatura massima del sistema viene rivalutata periodicamente, consentendo al controllo di adattarsi alle reali condizioni dell’impianto.

Versione T senza timer né AUTOADAPT

La COMFORT 15-14 BX T deve essere distinta dalle varianti TDT e TA della stessa famiglia. Questo modello dispone specificamente di controllo automatico della temperatura.

• COMFORT T: controllo tramite temperatura.
• COMFORT TDT: controllo tramite timer e temperatura.
• COMFORT TA: controllo AUTOADAPT basato sulle abitudini di consumo e sulla temperatura.

Il riferimento 93094846 corrisponde alla versione BX T, quindi non include il timer digitale della variante TDT né l’apprendimento delle abitudini della versione TA.

Portata massima di 0,5 metri cubi all’ora

La gamma COMFORT 15-14 offre prestazioni idrauliche specificamente dimensionate per circuiti di ricircolo ACS:

• Portata massima: 0,5 metri cubi all’ora.
• Prevalenza massima: 1,2 metri.
• Pressione massima di uscita: 10 bar.
• Pressione minima di ingresso: 0,05 bar.

Queste prestazioni consentono di mantenere la circolazione necessaria nei circuiti domestici di ritorno dell’acqua calda senza ricorrere a una pompa sovradimensionata per l’applicazione.

Consumo elettrico di soli 5 a 7 watt

La Grundfos COMFORT incorpora un motore a magneti permanenti progettato per offrire un consumo elettrico ridotto.

• Consumo elettrico: da 5 a 7 watt.
• Alimentazione: 1 × 230 volt.
• Frequenza: 50/60 hertz.
• Classe dell’apparecchio: doppio isolamento.
• Grado di protezione: IP44.

La pompa viene fornita con un cavo di alimentazione di circa 1,5 metri e spina, facilitando il collegamento elettrico durante l’installazione.

Motore a rotore sferico

La COMFORT utilizza un design a rotore sferico. Grundfos impiega questa costruzione per ridurre il rischio di blocco causato dai depositi di calcare e facilitare il funzionamento con acque di diversa durezza.

Il produttore specifica che la pompa può lavorare con acqua di durezza senza limite stabilito, una caratteristica particolarmente rilevante negli impianti ACS situati in zone con acqua dura.

Protezione contro il funzionamento a secco

La pompa incorpora una protezione elettronica contro il funzionamento a secco. Se l’apparecchio funziona principalmente con aria, l’elettronica arresta ripetutamente il rotore per proteggere il cuscinetto.

Una volta che il circuito è correttamente riempito e sfiatato, la pompa può riprendere il normale funzionamento.

Corpo in ottone per acqua potabile

Il corpo idraulico è realizzato in ottone, materiale impiegato da Grundfos in questa famiglia per il contatto con acqua potabile.

La pompa dispone inoltre di omologazioni per applicazioni di acqua potabile come UBA, WRAS e ACS, insieme alle omologazioni di sicurezza CE e VDE.

Valvola di intercettazione e di non ritorno integrate

La denominazione BX identifica la versione equipaggiata in fabbrica con:

• Valvola di intercettazione integrata.
• Valvola di non ritorno integrata.

Queste valvole facilitano l’installazione e le operazioni di manutenzione. La valvola di non ritorno impedisce la circolazione in senso inverso, mentre la valvola di intercettazione consente di isolare la pompa durante determinati interventi.

Connessione esterna G 1

Il riferimento 93094846 dispone di connessioni esterne G 1 e una lunghezza di installazione di 140 millimetri.

• Connessione: filettatura esterna G 1.
• Lunghezza tra le connessioni: 140 millimetri.
• Peso netto approssimativo: 1,14 chilogrammi.
• Peso lordo approssimativo: 1,24 chilogrammi.

Queste caratteristiche devono essere verificate in relazione allo spazio disponibile e ai collegamenti esistenti quando la pompa viene utilizzata come sostituzione di un altro circolatore.

Temperatura dell’acqua fino a 95 gradi Celsius

Grundfos specifica un ampio intervallo di temperatura per il liquido pompato:

• Temperatura minima del liquido: 2 gradi Celsius.
• Temperatura massima del liquido: 95 gradi Celsius.

La pompa è destinata esclusivamente alla circolazione di acqua potabile entro le condizioni indicate dal produttore.

Livello sonoro ridotto

Il motore a magneti permanenti e la costruzione del rotore consentono un funzionamento silenzioso. Grundfos dichiara un livello sonoro pari o inferiore a 22 dB(A).

Questo ridotto livello acustico è particolarmente adatto per impianti residenziali in cui la pompa può essere installata vicino ad aree abitate.

Isolamento termico incluso

La pompa viene fornita con una cappottatura isolante per il corpo pompa. Questo elemento aiuta a ridurre le perdite termiche dal corpo in ottone verso l’ambiente.

Il controllo della temperatura completa questa caratteristica evitando che la pompa debba funzionare continuamente quando l’acqua del circuito mantiene una temperatura sufficiente.

Riduzione delle perdite termiche tramite controllo della temperatura

Rispetto a un circolatore in funzionamento continuo 24 ore su 24, Grundfos indica che la modalità di controllo della temperatura può aiutare a ridurre le perdite termiche associate alla ricircolazione.

Secondo i dati comparativi pubblicati dal produttore per la gamma COMFORT, il controllo T può ridurre le perdite termiche di ricircolo di circa un 25 % rispetto al funzionamento continuo, anche se il risparmio reale dipende dall’impianto, dall’isolamento, dalle temperature e dalle abitudini di consumo.

Installazione compatta

La costruzione compatta facilita il montaggio in spazi ridotti. Grundfos consente diverse orientazioni della testa, rispettando sempre le posizioni e i requisiti indicati nelle istruzioni di installazione.

Per le versioni con controllo della temperatura, Grundfos raccomanda di evitare che il sensore sia esposto direttamente al calore del generatore ACS. Tra le altre indicazioni, stabilisce una distanza minima di circa 50 centimetri dallo scaldacqua.

Installazione e messa in servizio

Prima di mettere in funzione la pompa, il circuito deve essere riempito, lavato e sfiatato correttamente per eliminare l’aria.

La COMFORT incorpora la protezione contro il funzionamento a secco, ma il produttore stabilisce che questa funzione non deve essere utilizzata come sostituto di una corretta messa in servizio del circuito.

Durante l’installazione deve inoltre essere rispettato il senso del flusso indicato sul corpo pompa.

Manutenzione semplice

Il design smontabile consente di separare la testa dal corpo per eseguire operazioni di pulizia. Il rotore può essere estratto per rimuovere eventuali depositi di calcare seguendo le istruzioni di manutenzione Grundfos.

La valvola di intercettazione integrata nella versione BX semplifica determinate operazioni sul motore senza dover svuotare completamente il circuito.

Applicazioni della Grundfos COMFORT 15-14 BX T

La pompa è destinata principalmente a circuiti di ricircolo ACS in impianti residenziali con linea di ritorno.

Può far parte di impianti con diversi sistemi di produzione di acqua calda, purché la configurazione idraulica sia compatibile e siano rispettate le condizioni di funzionamento indicate da Grundfos.

Contenuto della fornitura

Secondo la documentazione Grundfos, la fornitura include:

• Pompa di circolazione COMFORT 15-14 BX T.
• Cavo elettrico integrato con spina.
• Cappottatura isolante per il corpo pompa.
• Valvola di intercettazione integrata nella versione BX.
• Valvola di non ritorno integrata nella versione BX.
• Guida rapida di installazione e funzionamento.

Caratteristiche tecniche della Grundfos COMFORT 15-14 BX T

• Marca: Grundfos.
• Gamma: COMFORT.
• Modello: COMFORT 15-14 BX T.
• Riferimento: 93094846.
• Applicazione: ricircolo dell’acqua calda sanitaria.
• Fluido: acqua potabile.
• Modalità di controllo: controllo automatico della temperatura.
• Sensore di temperatura: integrato.
• Portata massima: 0,5 metri cubi all’ora.
• Prevalenza massima: 1,2 metri.
• Temperatura del liquido: da 2 a 95 gradi Celsius.
• Pressione massima di uscita: 10 bar.
• Pressione minima di ingresso: 0,05 bar.
• Materiale del corpo: ottone.
• Connessione: G 1 esterna.
• Lunghezza di installazione: 140 millimetri.
• Valvola di non ritorno: integrata.
• Valvola di intercettazione: integrata.
• Motore: magneti permanenti.
• Design del rotore: sferico.
• Consumo elettrico: da 5 a 7 watt.
• Tensione: 230 volt.
• Frequenza: 50/60 hertz.
• Classe elettrica: doppio isolamento.
• Grado di protezione: IP44.
• Livello sonoro: pari o inferiore a 22 dB(A).
• Protezione contro il funzionamento a secco: sì.
• Durezza dell’acqua ammessa: senza limite specificato da Grundfos.
• Cavo di alimentazione: circa 1,5 metri con spina.
• Isolamento del corpo: incluso.
• Peso netto approssimativo: 1,14 chilogrammi.
• Omologazioni per acqua potabile: UBA, WRAS e ACS.
• Omologazioni di sicurezza: CE e VDE.

Ricircolo ACS con controllo automatico e basso consumo

La Grundfos COMFORT 15-14 BX T riunisce in un apparecchio compatto le funzioni principali necessarie per un impianto domestico di ricircolo dell’acqua calda: corpo in ottone per acqua potabile, controllo automatico della temperatura, valvola di non ritorno, valvola di intercettazione, protezione contro il funzionamento a secco e motore a magneti permanenti da soli 5 a 7 watt.

La sua connessione G 1, lunghezza di montaggio di 140 millimetri, funzionamento silenzioso e regolazione termica automatica rendono il riferimento 93094846 una soluzione particolarmente pratica per impianti ACS che desiderano disporre rapidamente di acqua calda ed evitare il funzionamento continuo non necessario della pompa.
