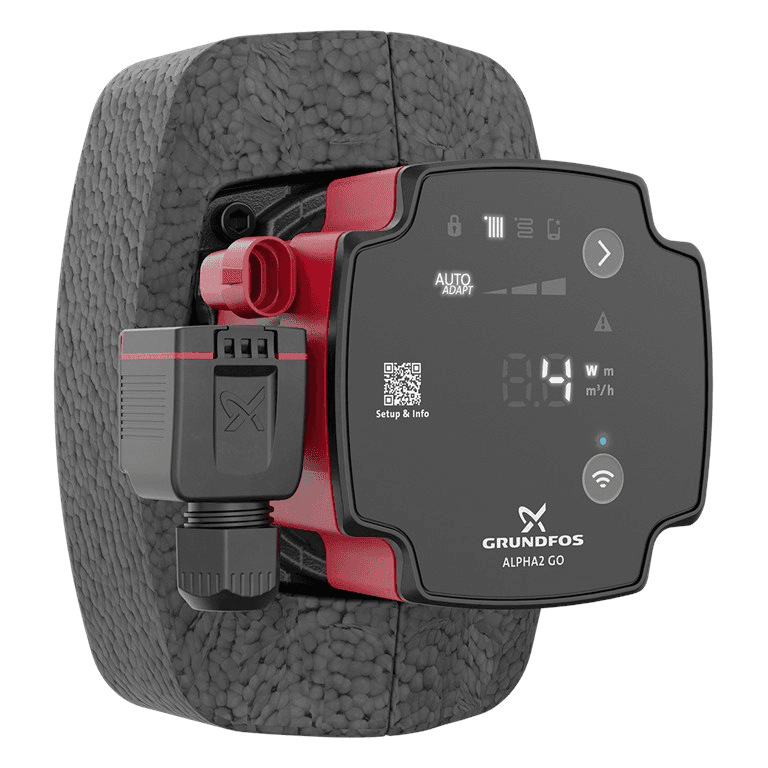

Pompa circolatrice Grundfos ALPHA2 GO 25-60 130

La pompa di circolazione Grundfos ALPHA2 GO 25-60 130, riferimento 93074218, è una circolatrice elettronica ad alta efficienza progettata per la circolazione dell’acqua in impianti di riscaldamento e climatizzazione. Offre una prevalenza massima di 6 metri, una portata nominale di 1,9 m³/h, una potenza elettrica modulante da soli 3 a 37 W, attacchi filettati G 1½" e una lunghezza di installazione compatta di 130 mm.

La ALPHA2 GO combina una regolazione idraulica avanzata con connettività diretta tramite Bluetooth e l’app Grundfos GO. Integra AUTOADAPT, pressione proporzionale, pressione costante, portata costante, curva costante e ingresso PWM, oltre a funzioni pensate per semplificare la messa in servizio, il bilanciamento idraulico, la diagnostica e la sostituzione delle circolatrici esistenti.

Pompa di circolazione con prevalenza massima di 6 metri

La Grundfos ALPHA2 GO 25-60 130 raggiunge una prevalenza massima di 6 m. Il suo punto nominale si colloca a una portata di 1,9 m³/h e una prevalenza di 3,26 m.

Il punto di funzionamento reale dipenderà dalle perdite di carico del circuito, dalla portata richiesta e dalla modalità di regolazione selezionata.

Grazie al motore a commutazione elettronica e al convertitore di frequenza integrato, la pompa può modificare automaticamente il proprio regime di funzionamento ed evitare di lavorare costantemente alla massima potenza quando l’impianto non lo richiede.

AUTOADAPT per regolare automaticamente il funzionamento

La ALPHA2 GO incorpora la funzione AUTOADAPT, sviluppata da Grundfos per ottimizzare automaticamente il punto di set della circolatrice in base alle reali esigenze del sistema.

AUTOADAPT è disponibile sia in pressione proporzionale sia in pressione costante. In questo modo può essere utilizzata in impianti a radiatori e in impianti di riscaldamento a pavimento senza dover selezionare manualmente un unico punto di funzionamento fisso.

La funzione analizza la richiesta del circuito e adatta progressivamente il funzionamento con l’obiettivo di fornire la portata e la pressione necessarie.

Diversi modi di regolazione

La Grundfos ALPHA2 GO consente di adattare il comportamento idraulico a diversi tipi di impianto mediante varie modalità di controllo:

• Pressione proporzionale: modifica la pressione differenziale in funzione della portata richiesta, risultando particolarmente utile nei sistemi a radiatori con valvole termostatiche.
• Pressione costante: mantiene una pressione differenziale stabile anche al variare della portata, una configurazione particolarmente adatta ai circuiti di riscaldamento a pavimento.
• Portata costante: regola la pompa per mantenere la portata impostata.
• Curva costante: consente di lavorare seguendo una curva fissa selezionata.
• AUTOADAPT: ottimizza automaticamente il punto di set.
• Controllo PWM: consente a un controllore esterno compatibile di modulare il funzionamento della circolatrice.

Connettività Bluetooth con Grundfos GO

La ALPHA2 GO integra Bluetooth per stabilire una connessione diretta con l’app Grundfos GO da un dispositivo mobile compatibile.

Questa comunicazione consente all’installatore di accedere a funzioni avanzate senza bisogno di interfacce di comunicazione aggiuntive.

Tramite Grundfos GO è possibile eseguire operazioni come:

• Configurazione guidata.
• Selezione della modalità di regolazione.
• Calcolo del punto di set.
• Configurazione di AUTOADAPT.
• Bilanciamento idraulico.
• Consultazione dei dati di funzionamento.
• Visualizzazione delle tendenze.
• Consultazione del registro eventi.
• Diagnosi di avvisi e allarmi.
• Aggiornamento del software della pompa.
• Assistenza per la sostituzione di circolatori esistenti.

Configurazione guidata per nuove installazioni

L’app Grundfos GO include una funzione di configurazione guidata specifica per ALPHA2 GO.

Durante la messa in servizio, l’app richiede informazioni sull’impianto e aiuta a identificare la modalità di controllo e il punto di set appropriati.

Quando AUTOADAPT è adatto, l’app può consigliare questa modalità affinché la pompa ottimizzi automaticamente il proprio funzionamento. Quando è necessaria una configurazione diversa, Grundfos GO aiuta a calcolare il punto di set richiesto.

Indicata per radiatori e riscaldamento a pavimento

I diversi modi di regolazione consentono di utilizzare la ALPHA2 GO 25-60 130 in numerosi impianti di riscaldamento e climatizzazione.

Tra le applicazioni più comuni si trovano:

• Impianti di riscaldamento a radiatori.
• Riscaldamento a pavimento.
• Circuiti chiusi di riscaldamento.
• Sistemi di climatizzazione idronica.
• Circuiti associati a caldaie.
• Sistemi compatibili con pompe di calore.
• Sostituzione di circolatori indipendenti.
• Sostituzione di determinate pompe integrate UPM3 e UPM4 compatibili.

Progettata appositamente per la sostituzione di circolatori

Grundfos ha sviluppato la gamma ALPHA GO con particolare attenzione alla sostituzione delle pompe di circolazione esistenti.

La funzione di sostituzione integrata in Grundfos GO consente di cercare una vecchia pompa e verificare quale modello ALPHA GO sia adatto per sostituirla.

Nel caso di ALPHA2 GO, la connessione diretta con l’app consente di configurare la nuova circolatrice per replicare determinate curve di funzionamento di pompe compatibili, una funzione particolarmente utile nella sostituzione di circolatori integrati.

Sostituzione di pompe UPM3 e UPM4

Grundfos indica specificamente che ALPHA2 GO è predisposta per facilitare la sostituzione di diverse pompe integrate UPM3 e UPM4, oltre ai circolatori indipendenti.

L’app aiuta a identificare il riferimento che viene sostituito e a trasferire alla nuova pompa una configurazione di funzionamento adeguata.

Rilevamento ed evacuazione dell’aria

La ALPHA2 GO dispone di una funzione di rilevamento dell’aria che può essere attivata tramite Grundfos GO.

Quando la pompa rileva aria attorno alla girante, può funzionare temporaneamente a impulsi per aiutare a spostarla verso il dispositivo di sfiato più vicino dell’impianto.

Questa funzione facilita la messa in servizio e la diagnostica, anche se non sostituisce il corretto sfiato generale del circuito.

Protezione contro il funzionamento a secco

La circolatrice incorpora una protezione contro il funzionamento a secco.

Se viene rilevato che la pompa sta funzionando senza la quantità di liquido necessaria, l’unità può arrestarsi e generare un allarme per evitare che continui a lavorare in condizioni non idonee.

In ALPHA2 GO, questo tipo di evento può essere registrato e consultato tramite Grundfos GO per facilitare la diagnostica.

Avvio robusto contro i blocchi

La funzione Robust Startup è progettata per aiutare la pompa ad avviarsi anche quando il rotore incontra resistenza a causa di sporco, magnetite o depositi.

In caso di blocco, il motore esegue ripetuti tentativi di avviamento utilizzando una coppia elevata per cercare di recuperare il movimento.

Questa caratteristica risulta particolarmente utile dopo lunghi periodi di inattività di un impianto di riscaldamento.

Albero e cuscinetti in ceramica

La ALPHA2 GO utilizza albero e cuscinetti in ceramica, sviluppati per offrire un’usura ridotta durante il funzionamento.

Questa costruzione contribuisce a mantenere stabili i giochi interni e aiuta a limitare la comparsa di rumore meccanico associato all’usura.

Bilanciamento idraulico tramite Grundfos GO

La connessione con Grundfos GO consente di eseguire operazioni di bilanciamento idraulico dell’impianto.

Un sistema correttamente bilanciato distribuisce la portata necessaria tra i diversi terminali e circuiti, evitando zone con eccesso o carenza di circolazione.

Questa funzione è particolarmente utile in impianti con più radiatori o con più circuiti di riscaldamento a pavimento.

Registro eventi e dati di tendenza

Grundfos GO consente di consultare informazioni storiche relative al funzionamento della ALPHA2 GO.

Tra i parametri che possono essere analizzati vi sono le tendenze di:

• Portata.
• Prevalenza o pressione fornita.
• Consumo energetico.
• Temperatura stimata del fluido.
• Durata dei cicli di funzionamento.

L’app mantiene inoltre un registro eventi che facilita l’identificazione di avvisi, allarmi e possibili problemi di funzionamento.

Ingresso PWM per controllo esterno

La ALPHA2 GO incorpora un ingresso PWM che consente di controllare con precisione la velocità della pompa da un controllore esterno compatibile.

Questa possibilità ne facilita l’integrazione con sistemi in cui il generatore termico stesso, come una caldaia o una pompa di calore compatibile, deve gestire direttamente la circolatrice.

Alta efficienza energetica con EEI 0,18

Il riferimento 93074218 presenta un indice di efficienza energetica EEI pari a 0,18.

La potenza elettrica assorbita è regolata tra soli:

• Potenza minima P1: 3 W.
• Potenza massima P1: 37 W.

Questa modulazione consente di adattare il consumo alle esigenze del circuito e rappresenta una differenza importante rispetto alle vecchie circolatrici a velocità fissa.

Alimentazione monofase 220-240 V

La Grundfos ALPHA2 GO 25-60 130 funziona con alimentazione elettrica monofase 220-240 V e 50/60 Hz.

Il consumo di corrente è compreso tra:

• Corrente minima: 0,04 A.
• Corrente massima: 0,40 A.

La pompa incorpora protezione termica elettronica e dispone di classe di isolamento F.

Connettore elettrico a installazione rapida

Grundfos equipaggia la ALPHA2 GO con un connettore di installazione progettato per realizzare il collegamento elettrico senza attrezzi.

Questo sistema facilita sia il montaggio in nuove installazioni sia la sostituzione di una circolatrice esistente.

Lunghezza di installazione compatta di 130 mm

La denominazione 130 del modello corrisponde a una distanza tra gli attacchi di 130 mm.

Questo formato risulta particolarmente utile in impianti dove lo spazio disponibile è ridotto o quando è necessario sostituire una pompa esistente con la stessa lunghezza costruttiva.

Prima di effettuare una sostituzione devono essere verificati sia la lunghezza di 130 mm sia il diametro degli attacchi idraulici.

Attacchi idraulici G 1½"

Il riferimento 93074218 incorpora attacchi filettati G 1½" secondo ISO 228-1.

La pressione nominale degli attacchi è PN 10.

La combinazione di attacco G 1½" e lunghezza di 130 mm distingue questa versione da altre ALPHA2 GO 25-60 che utilizzano una distanza di installazione di 180 mm.

Pressione massima di esercizio di 10 bar

La pompa ammette una pressione massima di esercizio di 10 bar.

Il circuito idraulico e i suoi dispositivi di sicurezza devono essere dimensionati per mantenere la pressione entro i limiti consentiti dalla circolatrice e dagli altri componenti dell’impianto.

Temperatura del liquido da 2 a 110 °C

Grundfos specifica per il riferimento 93074218 un intervallo di temperatura del liquido pompato da 2 a 110 °C.

La temperatura ambiente consentita durante il funzionamento è compresa tra 0 e 55 °C.

Questo ampio intervallo consente di utilizzarla in diversi circuiti chiusi di riscaldamento e climatizzazione, purché il fluido e gli altri componenti siano compatibili.

Corpo pompa in ghisa

Il corpo idraulico è realizzato in ghisa EN-GJL-150.

La girante utilizza un materiale composito rinforzato costituito da PES con il 30 % di fibra di vetro e PESU-GF20%.

Questa versione è destinata principalmente a circuiti chiusi di riscaldamento e climatizzazione.

Protezione IP44

La Grundfos ALPHA2 GO 25-60 130 dispone di un grado di protezione IP44.

L’installazione deve rispettare le posizioni di montaggio, le condizioni ambientali e i requisiti elettrici stabiliti dal produttore.

Caratteristiche tecniche della Grundfos 93074218

• Marca: Grundfos.
• Gamma: ALPHA2 GO.
• Modello: ALPHA2 GO 25-60 130.
• Riferimento: 93074218.
• Tipo: pompa di circolazione elettronica ad alta efficienza.
• Applicazione: riscaldamento e climatizzazione.
• Fluido indicato in scheda: acqua.
• Portata nominale: 1,9 m³/h.
• Prevalenza nominale: 3,26 m.
• Prevalenza massima: 6 m.
• Lunghezza di installazione: 130 mm.
• Tipo di connessione: filettata G.
• Dimensione connessione: G 1½".
• Norma di connessione: ISO 228-1.
• Pressione nominale: PN 10.
• Pressione massima di esercizio: 10 bar.
• Temperatura del liquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentazione: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Potenza minima assorbita: 3 W.
• Potenza massima assorbita: 37 W.
• Corrente minima: 0,04 A.
• Corrente massima: 0,40 A.
• Indice di efficienza energetica EEI: 0,18.
• Convertitore di frequenza: integrato.
• Protezione termica: elettronica.
• Grado di protezione: IP44.
• Classe di isolamento: F.
• Materiale del corpo: ghisa EN-GJL-150.
• Materiale della girante: composito PES 30 % GF + PESU-GF20%.
• Pressione proporzionale: sì.
• Pressione costante: sì.
• Portata costante: sì.
• Curva costante: sì.
• AUTOADAPT: sì.
• Ingresso PWM: sì.
• Bluetooth: integrato.
• Compatibile con Grundfos GO: sì.
• Configurazione guidata: sì.
• Rilevamento ed evacuazione dell’aria: sì.
• Protezione contro il funzionamento a secco: sì.
• Avvio robusto: sì.
• Bilanciamento idraulico: sì, tramite Grundfos GO.
• Registro eventi e tendenze: sì.
• Orientamento della testa: 9H.
• Omologazioni: CE e VDE.
• Peso netto: 1,76 kg.
• Peso lordo: 1,98 kg.
• EAN: 5715467404456.

Circolatore compatto e intelligente per riscaldamento

La Grundfos ALPHA2 GO 25-60 130 combina una prevalenza massima di 6 metri e attacchi G 1½" con una lunghezza compatta di soli 130 mm, facilitandone l’integrazione in impianti dove lo spazio disponibile è limitato.

Il suo consumo da 3 a 37 W, l’indice EEI di 0,18, AUTOADAPT e le diverse modalità di regolazione consentono di adattare il funzionamento a sistemi a radiatori, riscaldamento a pavimento e altri circuiti chiusi di riscaldamento e climatizzazione.

La connessione diretta con Grundfos GO aggiunge configurazione guidata, bilanciamento idraulico, rilevamento dell’aria, diagnostica, registro storico e strumenti specifici per la sostituzione dei circolatori, rendendola una soluzione particolarmente completa per nuove installazioni e ammodernamenti.
