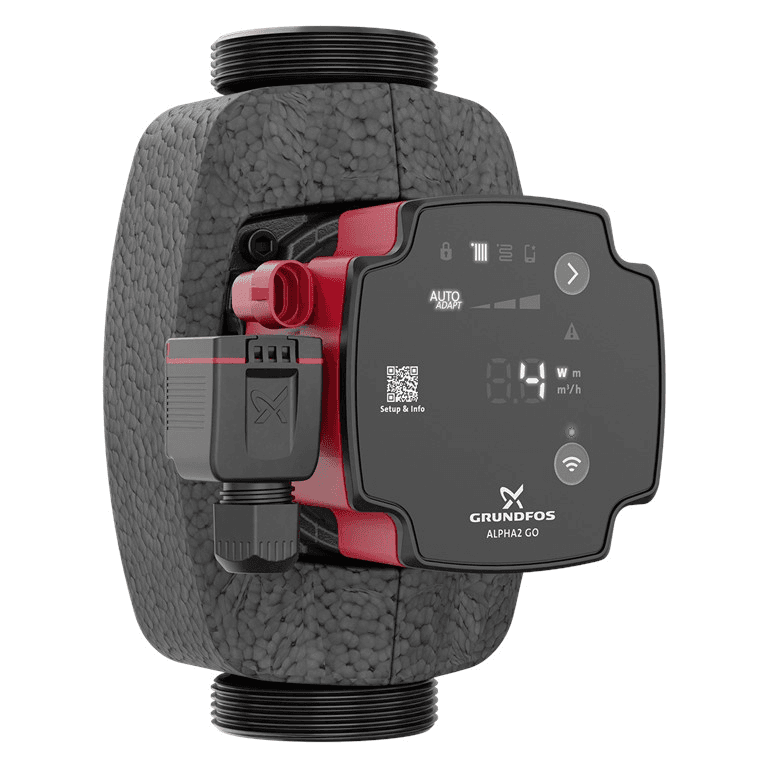

Pompa circolatore Grundfos ALPHA2 GO 32-60 180

La pompa di circolazione Grundfos ALPHA2 GO 32-60 180, riferimento 93074214, è una circolatrice elettronica ad alta efficienza progettata per movimentare acqua in impianti di riscaldamento e climatizzazione. Offre una prevalenza massima di 6 metri, una portata nominale di 1,9 m³/h, potenza elettrica modulante da soli 3 a 37 W, attacchi filettati G 2" e una lunghezza di installazione di 180 mm.

La ALPHA2 GO integra funzioni avanzate di regolazione e messa in servizio, tra cui AUTOADAPT, pressione proporzionale, pressione costante, portata costante, curva costante e ingresso PWM. Inoltre, può essere collegata direttamente all'app Grundfos GO, facilitando la configurazione guidata, il bilanciamento idraulico, la sostituzione di circolatori esistenti, il rilevamento dell'aria e la diagnostica dell'impianto.

Pompa di circolazione con prevalenza massima di 6 metri

La Grundfos ALPHA2 GO 32-60 180 fornisce una prevalenza massima di 6 m. Per il riferimento 93074214, Grundfos stabilisce un punto nominale di 1,9 m³/h di portata e 3,26 m di prevalenza.

Il punto reale di funzionamento dipenderà dalla resistenza idraulica del circuito, dalla portata richiesta e dalla modalità di regolazione selezionata.

Grazie al motore a commutazione elettronica e al convertitore di frequenza integrato, la circolatrice può adattare continuamente la propria velocità e il consumo alle reali esigenze dell'impianto.

Controllo intelligente AUTOADAPT

La ALPHA2 GO incorpora la funzione AUTOADAPT, progettata per ottimizzare automaticamente il punto di funzionamento della pompa in base alla richiesta termica del sistema.

AUTOADAPT è disponibile sia per pressione proporzionale sia per pressione costante, evitando che l'installatore debba selezionare manualmente un unico punto di impostazione.

Grundfos prevede AUTOADAPT per applicazioni comuni come impianti di riscaldamento con radiatori e circuiti a pavimento radiante.

Diversi modi di regolazione

La Grundfos ALPHA2 GO consente di adattare il proprio comportamento idraulico a diversi tipi di circuiti mediante differenti modalità di controllo:

• Pressione proporzionale: adatta la pressione differenziale al variare della portata richiesta, particolarmente indicata per impianti a radiatori con valvole termostatiche.
• Pressione costante: mantiene una pressione differenziale stabile anche se la portata varia, risultando particolarmente utile negli impianti a pavimento radiante e nei sistemi con collettori.
• Portata costante: regola il funzionamento per mantenere la portata impostata.
• Curva costante: consente di lavorare secondo una curva fissa selezionata.
• AUTOADAPT: ottimizza automaticamente il punto di regolazione della pompa.
• Controllo PWM: consente di gestire la velocità da un controllore esterno compatibile.

Ingresso PWM per controllo esterno

La ALPHA2 GO dispone di ingresso PWM, consentendo a un sistema esterno di controllare con precisione la velocità della circolatrice tramite un segnale compatibile.

Questa caratteristica è particolarmente interessante quando la pompa viene integrata con caldaie, pompe di calore o altri generatori in grado di gestire direttamente una circolatrice elettronica.

Connessione diretta con Grundfos GO

La ALPHA2 GO può essere collegata direttamente all'app Grundfos GO, offrendo al professionista strumenti aggiuntivi per installazione, messa in servizio e manutenzione.

La comunicazione diretta consente di accedere da un dispositivo mobile compatibile a diverse funzioni, tra cui:

• Configurazione guidata.
• Selezione della modalità di controllo.
• Calcolo e impostazione del punto di regolazione.
• AUTOADAPT.
• Bilanciamento idraulico.
• Rilevamento e spurgo dell'aria.
• Consultazione dei dati di funzionamento.
• Registro di eventi, avvisi e allarmi.
• Dati storici di funzionamento.
• Assistenza per la sostituzione di altri circolatori.

Configurazione guidata per una messa in servizio precisa

Grundfos GO integra una funzione di configurazione guidata per ALPHA2 GO. L'installatore inserisce informazioni di base sul circuito e l'app aiuta a identificare la modalità di controllo e il punto di regolazione più adatti.

In molte applicazioni, la configurazione consigliata può essere AUTOADAPT. Quando questa modalità non è la più appropriata, l'app aiuta a calcolare un punto di regolazione specifico in base alle condizioni idrauliche del sistema.

Particolarmente indicata per la sostituzione di circolatori

La gamma ALPHA2 GO è sviluppata anche per facilitare la sostituzione di pompe di circolazione esistenti.

Tramite Grundfos GO è possibile identificare un vecchio circolatore e verificare quale modello ALPHA GO sia adatto come sostituto. La ALPHA2 GO è particolarmente predisposta per sostituire sia pompe indipendenti sia determinati modelli integrati delle famiglie UPM3 e UPM4.

In sostituzioni compatibili, l'app consente di riprodurre le curve di funzionamento della pompa sostituita, facilitando l'adattamento del nuovo apparecchio al sistema esistente.

Rilevamento e spurgo dell'aria

La ALPHA2 GO incorpora una funzione di rilevamento dell'aria che può essere attivata tramite Grundfos GO.

Quando la pompa rileva aria attorno alla girante, modifica temporaneamente il proprio funzionamento mediante impulsi per aiutare a spostarla verso i dispositivi di spurgo dell'impianto.

Questa funzione facilita la messa in servizio e aiuta a individuare problemi idraulici legati alla presenza di aria. Non sostituisce, tuttavia, la corretta progettazione e lo spurgo dell'intero impianto.

Protezione contro il funzionamento a secco

La circolatrice incorpora una protezione contro il funzionamento a secco. Se rileva una quantità insufficiente di liquido attorno al rotore, l'elettronica può arrestare la pompa per proteggerla.

L'anomalia può essere visualizzata tramite le indicazioni di allarme e viene registrata nel sistema eventi della ALPHA2 GO per facilitarne la diagnosi.

Avvio robusto contro i blocchi

La funzione Robust Startup è progettata per ridurre i problemi di avviamento causati da sporco, magnetite o depositi di calcare.

Se il rotore incontra resistenza, il motore effettua nuovi tentativi utilizzando la coppia massima disponibile per cercare di recuperare il movimento.

Questa funzione è particolarmente utile dopo lunghi periodi di inattività di un impianto di riscaldamento.

Albero e cuscinetti ceramici

La ALPHA2 GO utilizza albero e cuscinetti ceramici, componenti progettati per subire un'usura ridotta durante il funzionamento.

La minore variazione dei giochi interni nel tempo contribuisce a mantenere un funzionamento stabile e a ridurre la comparsa di rumori associati all'usura meccanica.

Registro eventi e diagnostica

La connessione con Grundfos GO consente di consultare informazioni storiche per facilitare le operazioni di manutenzione e diagnostica.

Tra i dati disponibili sono inclusi trend relativi a:

• Portata.
• Prevalenza.
• Temperatura stimata del fluido.
• Durata dei cicli di funzionamento.
• Avvisi e allarmi.

Questi dati aiutano l'installatore ad analizzare il comportamento idraulico del sistema e a individuare eventuali anomalie.

Bilanciamento idraulico con Grundfos GO

La ALPHA2 GO consente di eseguire operazioni di bilanciamento idraulico assistite tramite l'app Grundfos GO.

Un sistema correttamente bilanciato distribuisce la portata necessaria tra i diversi terminali o circuiti, aiutando a evitare zone con eccesso o carenza di circolazione.

Questa funzione è particolarmente pratica in impianti con più radiatori o circuiti a pavimento radiante.

Alta efficienza energetica con EEI 0,18

Il riferimento 93074214 presenta un indice di efficienza energetica EEI di 0,18.

La potenza elettrica assorbita è regolata tra:

• Potenza minima: 3 W.
• Potenza massima: 37 W.

Adattando automaticamente il proprio funzionamento alle esigenze idrauliche del circuito, la pompa evita di lavorare costantemente alla massima potenza quando la richiesta è inferiore.

Alimentazione monofase 220-240 V

La Grundfos ALPHA2 GO 32-60 180 funziona con alimentazione elettrica monofase 220-240 V e 50/60 Hz.

Il consumo di corrente è compreso tra circa 0,04 e 0,40 A.

La pompa incorpora protezione termica elettronica e dispone di classe di isolamento F.

Collegamento elettrico rapido

Grundfos equipaggia la ALPHA2 GO con un connettore di installazione senza attrezzi, sviluppato per semplificare e velocizzare il cablaggio durante una nuova installazione o una sostituzione.

Questa caratteristica è particolarmente utile per gli installatori professionisti che effettuano frequentemente cambi di circolatori.

Connessioni idrauliche G 2"

Il riferimento 93074214 utilizza connessioni filettate G 2" conformi alla norma ISO 228-1.

Questa è una differenza importante rispetto alle versioni ALPHA2 GO 25-60, che utilizzano connessioni G 1½". Prima di effettuare una sostituzione è necessario verificare sia la dimensione degli attacchi sia la lunghezza di montaggio.

Lunghezza di installazione di 180 mm

La denominazione 180 del modello corrisponde a una distanza tra gli attacchi di 180 mm.

Questa misura facilita l'integrazione in numerosi sistemi di riscaldamento e climatizzazione e deve essere verificata con particolare attenzione quando la pompa sostituisce un circolatore già installato.

Pressione massima di esercizio di 10 bar

La pompa è progettata per una pressione massima di esercizio di 10 bar.

Le connessioni idrauliche presentano una classificazione PN 10, pertanto l'impianto deve essere progettato in modo che questo limite non venga superato durante il funzionamento.

Temperatura del liquido da 2 a 110 °C

Grundfos specifica per il riferimento 93074214 un intervallo di temperatura del liquido da 2 a 110 °C.

La temperatura ambiente consentita attorno alla pompa è compresa tra 0 e 55 °C.

Queste condizioni ne consentono l'utilizzo in diversi circuiti chiusi di riscaldamento e climatizzazione, purché il fluido e gli altri componenti del sistema siano compatibili.

Corpo pompa in ghisa

Il corpo idraulico è realizzato in ghisa EN-GJL-150, materiale comunemente utilizzato nei circolatori destinati a circuiti chiusi.

La girante è realizzata in materiale composito rinforzato con PES e fibra di vetro.

Protezione IP44

La Grundfos ALPHA2 GO 32-60 180 dispone di grado di protezione IP44.

L'installazione deve essere eseguita rispettando gli orientamenti consentiti, le condizioni ambientali e le indicazioni elettriche specificate da Grundfos.

Caratteristiche tecniche della Grundfos 93074214

• Marca: Grundfos.
• Gamma: ALPHA2 GO.
• Modello: ALPHA2 GO 32-60 180.
• Riferimento: 93074214.
• Tipo: pompa di circolazione elettronica ad alta efficienza.
• Applicazione: riscaldamento e climatizzazione.
• Portata nominale: 1,9 m³/h.
• Prevalenza nominale: 3,26 m.
• Prevalenza massima: 6 m.
• Lunghezza di installazione: 180 mm.
• Tipo di connessione: filettata G.
• Dimensione connessione: G 2".
• Norma di connessione: ISO 228-1.
• Pressione nominale: PN 10.
• Pressione massima di esercizio: 10 bar.
• Temperatura del liquido: 2-110 °C.
• Temperatura ambiente: 0-55 °C.
• Alimentazione: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Potenza minima assorbita: 3 W.
• Potenza massima assorbita: 37 W.
• Corrente minima: 0,04 A.
• Corrente massima: 0,40 A.
• Indice di efficienza energetica EEI: 0,18.
• Convertitore di frequenza: integrato.
• Protezione termica: elettronica.
• Grado di protezione: IP44.
• Classe di isolamento: F.
• Materiale del corpo: ghisa EN-GJL-150.
• Materiale della girante: composito rinforzato.
• Pressione proporzionale: sì.
• Pressione costante: sì.
• Portata costante: sì.
• Curva costante: sì.
• AUTOADAPT: sì.
• Ingresso PWM: sì.
• Compatibile con Grundfos GO: sì.
• Configurazione guidata: sì.
• Rilevamento e spurgo dell'aria: sì.
• Protezione contro il funzionamento a secco: sì.
• Avvio robusto: sì.
• Bilanciamento idraulico: sì, tramite Grundfos GO.
• Registro di eventi e tendenze: sì.
• Orientamento della testa: 9H.
• Omologazioni: CE e VDE.
• Peso netto: 2,09 kg.
• Peso lordo: 2,27 kg.
• EAN: 5715467404418.

Circolatore intelligente per riscaldamento e climatizzazione

La Grundfos ALPHA2 GO 32-60 180 combina una prevalenza massima di 6 metri, connessione G 2", lunghezza di installazione di 180 mm e consumo ridotto da 3 a 37 W con le funzioni intelligenti della gamma ALPHA2 GO.

La regolazione tramite pressione proporzionale, pressione costante, portata costante, curva costante e AUTOADAPT consente di adattarla a diversi circuiti idraulici, mentre l'ingresso PWM ne facilita l'integrazione con controlli esterni.

La configurazione guidata, il rilevamento dell'aria, la protezione contro il funzionamento a secco, il bilanciamento idraulico e la diagnostica tramite Grundfos GO offrono strumenti aggiuntivi all'installatore, rendendola una soluzione particolarmente completa sia per nuove installazioni sia per la sostituzione e l'ammodernamento di circolatori esistenti.
