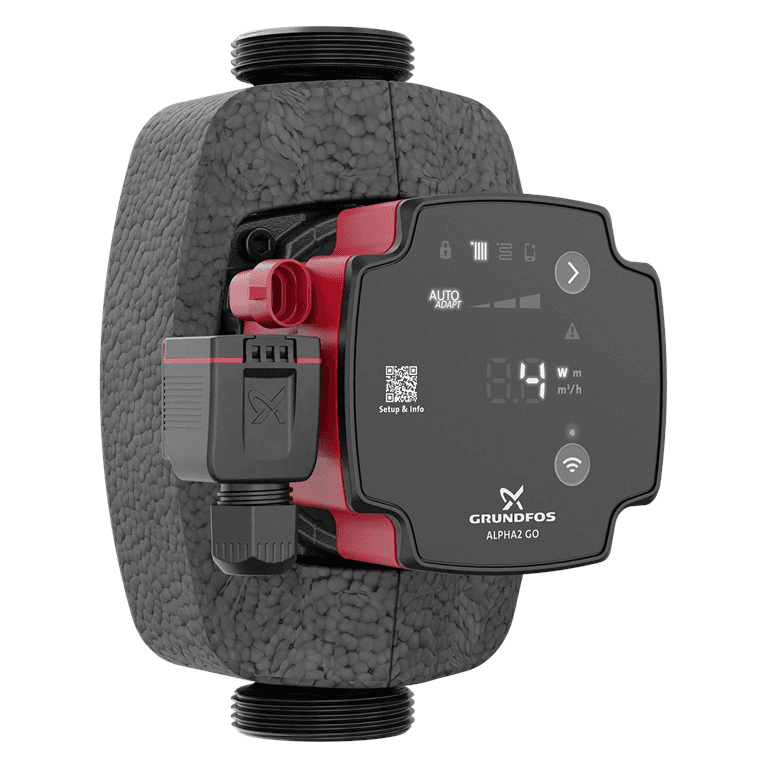

Pompa circolatore Grundfos ALPHA2 GO 25-90 180

La pompa di circolazione Grundfos ALPHA2 GO 25-90 180, riferimento 93074208, è una circolatrice elettronica ad alta efficienza progettata per impianti di riscaldamento e climatizzazione. Offre una prevalenza massima di 9 metri, una portata nominale di 2,7 m³/h e una potenza elettrica modulante da soli 3 a 90 W. Il collegamento filettato G 1½", la lunghezza di installazione di 180 mm e le avanzate funzioni di regolazione la rendono una soluzione particolarmente versatile sia per nuove installazioni sia per la sostituzione di circolatori esistenti.

La ALPHA2 GO si distingue inoltre per la connettività con l'app Grundfos GO tramite Bluetooth. Dall'app, l'installatore può eseguire una messa in servizio guidata, selezionare la modalità di regolazione e il punto di settaggio, consultare i dati di funzionamento, accedere alla cronologia degli eventi, effettuare il bilanciamento idraulico e utilizzare gli strumenti di diagnostica della pompa.

Pompa di circolazione elettronica con prevalenza massima di 9 metri

La Grundfos ALPHA2 GO 25-90 è progettata per impianti che richiedono una maggiore capacità idraulica all'interno della gamma di circolatori domestici e commerciali leggeri.

Il riferimento 93074208 offre una prevalenza massima di 9 m. Il suo punto nominale si colloca a circa 2,7 m³/h di portata e 6,14 m di prevalenza, anche se il punto reale di funzionamento dipenderà dalla resistenza idraulica e dalla regolazione selezionata in ciascun impianto.

L'elettronica integrata adatta il funzionamento del motore per fornire la portata e la pressione necessarie, evitando di mantenere la pompa permanentemente alla massima velocità.

Controllo intelligente AUTOADAPT

La ALPHA2 GO incorpora la funzione AUTOADAPT, sviluppata da Grundfos per regolare automaticamente il funzionamento del circolatore in base alla reale richiesta termica dell'impianto.

AUTOADAPT può lavorare sia con regolazione a pressione proporzionale sia a pressione costante. La pompa analizza le condizioni di funzionamento e seleziona progressivamente la curva più appropriata all'interno del proprio intervallo disponibile.

Grundfos prevede AUTOADAPT per applicazioni comuni come:

• Impianti a radiatori.
• Riscaldamento a pavimento.

La configurazione avanzata di AUTOADAPT si esegue tramite l'applicazione Grundfos GO.

Diversi modi di regolazione

La ALPHA2 GO consente di adattare il proprio comportamento idraulico a diversi tipi di impianto mediante varie modalità di controllo.

• Pressione proporzionale: la pressione diminuisce quando si riduce la richiesta di portata e aumenta quando cresce la domanda. È particolarmente utile nei circuiti a radiatori con valvole termostatiche.
• Pressione costante: mantiene una pressione differenziale stabile indipendentemente dal numero di circuiti aperti, risultando particolarmente adatta al riscaldamento a pavimento e ai collettori con più zone.
• Curva costante: la pompa lavora seguendo una velocità o curva fissa selezionata.
• Portata costante: mantiene la portata impostata indipendentemente dalle variazioni di pressione del circuito.
• AUTOADAPT: ottimizza automaticamente il punto di funzionamento in base alle esigenze del sistema.
• Controllo esterno PWM: consente a un controllore esterno di modulare la pompa tramite un segnale PWM compatibile.

Le modalità avanzate e i relativi punti di settaggio possono essere configurati tramite Grundfos GO.

Connettività Bluetooth con Grundfos GO

La ALPHA2 GO incorpora Bluetooth integrato per comunicare direttamente con l'app Grundfos GO da un dispositivo mobile compatibile.

Questa connettività offre all'installatore strumenti aggiuntivi per configurare, diagnosticare e documentare l'impianto senza bisogno di accessori esterni di comunicazione.

Tra le funzioni disponibili troviamo:

• Configurazione guidata.
• Selezione della modalità di controllo.
• Calcolo del punto di settaggio.
• Configurazione di AUTOADAPT.
• Consultazione dei dati di funzionamento.
• Registro di eventi ed errori.
• Bilanciamento idraulico.
• Aggiornamento del software della pompa.
• Generazione della documentazione di messa in servizio.

Configurazione guidata per facilitare la messa in servizio

La funzione di configurazione guidata di Grundfos GO aiuta l'installatore a selezionare la modalità di regolazione e il punto di settaggio adeguati alle caratteristiche specifiche del circuito.

L'applicazione pone una serie di domande sul tipo di impianto e, a partire da queste informazioni, propone una configurazione adeguata. Quando AUTOADAPT non è l'opzione più appropriata, Grundfos GO può anche aiutare a determinare il relativo punto di settaggio.

Questa funzione è particolarmente utile durante la messa in servizio di nuovi impianti e nella sostituzione di vecchi circolatori.

Progettata per la sostituzione di pompe di circolazione

Grundfos ha sviluppato la gamma ALPHA GO pensando anche alla sostituzione dei circolatori esistenti.

L'applicazione Grundfos GO integra una funzione di ricerca sostituzione che consente di identificare migliaia di modelli di pompe di circolazione esistenti e consultare l'alternativa compatibile e la configurazione consigliata.

La ALPHA2 GO è particolarmente orientata alla sostituzione di circolatori indipendenti e di diverse pompe integrate Grundfos delle famiglie UPM3 e UPM4 compatibili.

Rilevamento dell'aria e funzione di spurgo

La ALPHA2 GO dispone di una funzione di rilevamento dell'aria. Quando è attivata tramite Grundfos GO, la pompa può identificare la presenza di aria attorno alla girante.

Quando rileva aria, può attivare un funzionamento specifico a impulsi per aiutare a spostarla verso i punti di spurgo dell'impianto.

Questa funzione facilita la messa in servizio e può aiutare a diagnosticare problemi di circolazione associati alla presenza di aria nel circuito.

Protezione contro il funzionamento a secco

La pompa incorpora una protezione contro il funzionamento a secco. Se rileva di funzionare senza liquido sufficiente, può arrestarsi per proteggere l'apparecchiatura e visualizzare il relativo allarme.

Grundfos GO consente di consultare i codici di errore e la cronologia degli eventi per facilitare l'identificazione e la risoluzione del problema.

Avviamento robusto

La gamma ALPHA GO incorpora una funzione di avviamento robusto. Se il rotore incontra resistenza o la pompa si blocca, il motore effettua nuovi tentativi di avviamento utilizzando un'elevata coppia per cercare di ripristinare il funzionamento.

Questa caratteristica è particolarmente interessante dopo lunghi periodi di inattività dell'impianto.

Dati e diagnostica tramite l'app

La ALPHA2 GO può fornire tramite Grundfos GO diversi dati relativi al proprio funzionamento, facilitando la diagnostica dell'impianto.

Tra i parametri che possono essere analizzati troviamo:

• Portata stimata.
• Prevalenza o pressione fornita.
• Consumo elettrico.
• Temperatura dell'acqua.
• Tempo di funzionamento.
• Eventi, avvisi e allarmi.

La registrazione storica aiuta l'installatore a identificare comportamenti anomali e a verificare l'evoluzione del sistema.

Bilanciamento idraulico con Grundfos GO

La ALPHA2 GO dispone di funzioni di bilanciamento idraulico tramite l'applicazione Grundfos GO.

Un corretto bilanciamento dell'impianto aiuta a distribuire adeguatamente la portata tra terminali e circuiti, evitando che alcune zone ricevano un eccesso d'acqua mentre altre presentano una portata insufficiente.

Questa caratteristica è particolarmente utile negli impianti di riscaldamento con più radiatori o circuiti di riscaldamento a pavimento.

Alta efficienza energetica

La pompa incorpora un motore elettronico ad alta efficienza e un inverter integrato. Il riferimento 93074208 presenta un indice di efficienza energetica EEI di 0,20.

La potenza elettrica assorbita varia da soli 3 a 90 W in base al punto di funzionamento selezionato e alla richiesta idraulica.

Questa modulazione consente di ridurre i consumi rispetto ai circolatori tradizionali che mantengono velocità fisse indipendentemente dalla domanda.

Alimentazione monofase 220-240 V

La Grundfos ALPHA2 GO 25-90 180 funziona con alimentazione elettrica monofase 220-240 V e 50/60 Hz.

Il consumo di corrente si colloca approssimativamente tra 0,04 e 0,78 A, a seconda delle condizioni di funzionamento.

La protezione termica è gestita elettronicamente e il motore dispone di classe di isolamento F.

Lunghezza di installazione di 180 mm

La designazione 180 del modello corrisponde alla sua distanza tra le connessioni di 180 mm, una misura comune nei circolatori installati nei sistemi di riscaldamento.

Questa caratteristica deve essere verificata insieme al diametro delle connessioni prima di sostituire una pompa esistente.

Connessioni G 1½"

La pompa incorpora connessioni idrauliche filettate G 1½" conformi a ISO 228-1.

La pressione nominale delle connessioni è PN 10, in linea con la pressione massima di esercizio ammissibile della pompa.

Pressione massima di esercizio di 10 bar

La ALPHA2 GO 25-90 180 è progettata per lavorare a una pressione massima dell'impianto di 10 bar.

Deve essere installata in circuiti idraulici le cui condizioni di progetto e i cui dispositivi di sicurezza garantiscano che questo limite non venga superato.

Temperatura del liquido da -10 a 95 °C

Per il riferimento 93074208, Grundfos stabilisce un intervallo di temperatura del liquido pompato da -10 a 95 °C.

Ciò consente di utilizzarla in diversi circuiti chiusi di riscaldamento e climatizzazione, purché il fluido, la temperatura e gli altri componenti dell'impianto siano compatibili.

La temperatura ambiente di funzionamento consentita è compresa tra 0 e 55 °C.

Corpo pompa in ghisa

Il corpo idraulico è realizzato in ghisa EN-GJL-150, materiale comune nei circolatori destinati a circuiti chiusi di riscaldamento.

La girante è realizzata in materiale composito rinforzato, contribuendo a combinare leggerezza e resistenza all'interno del gruppo idraulico.

Questa versione non è destinata alla circolazione di acqua potabile sanitaria.

Caratteristiche tecniche della Grundfos 93074208

• Marca: Grundfos.
• Gamma: ALPHA2 GO.
• Modello: ALPHA2 GO 25-90 180.
• Riferimento: 93074208.
• Tipo: pompa di circolazione elettronica.
• Applicazione: riscaldamento e climatizzazione.
• Portata nominale: 2,7 m³/h.
• Prevalenza nominale: 6,14 m.
• Prevalenza massima: 9 m.
• Lunghezza di installazione: 180 mm.
• Connessioni: G 1½".
• Pressione nominale delle connessioni: PN 10.
• Pressione massima di esercizio: 10 bar.
• Temperatura del liquido: da -10 a 95 °C.
• Temperatura ambiente: da 0 a 55 °C.
• Alimentazione: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Potenza minima assorbita: 3 W.
• Potenza massima assorbita: 90 W.
• Consumo di corrente: 0,04-0,78 A.
• Indice di efficienza energetica EEI: 0,20.
• Inverter: integrato.
• Protezione termica: elettronica.
• Grado di protezione: IP44.
• Classe di isolamento: F.
• Materiale del corpo: ghisa EN-GJL-150.
• Materiale della girante: materiale composito rinforzato.
• AUTOADAPT: sì.
• Pressione proporzionale: sì.
• Pressione costante: sì.
• Curva costante: sì.
• Portata costante: sì.
• Controllo esterno PWM: sì.
• Bluetooth: integrato.
• Compatibile con Grundfos GO: sì.
• Configurazione guidata: sì.
• Rilevamento e spurgo dell'aria: sì.
• Protezione contro il funzionamento a secco: sì.
• Registro di avvisi e allarmi: sì.
• Bilanciamento idraulico: sì, tramite Grundfos GO.
• Peso netto: circa 1,93 kg.
• Peso lordo: circa 2,14 kg.
• EAN: 5715467404357.

Pompa di circolazione intelligente per riscaldamento e climatizzazione

La Grundfos ALPHA2 GO 25-90 180 combina un'elevata capacità idraulica con regolazione elettronica avanzata e connettività mobile. I suoi 9 metri di prevalenza massima, la potenza modulante da 3 a 90 W e le diverse modalità di regolazione consentono di adattarla a impianti con radiatori, riscaldamento a pavimento e altri circuiti chiusi di riscaldamento e climatizzazione.

L'integrazione con Grundfos GO aggiunge configurazione guidata, AUTOADAPT, bilanciamento idraulico, rilevamento dell'aria, diagnostica e registrazione dei dati, fornendo all'installatore strumenti sia per la messa in servizio sia per la manutenzione e la sostituzione dei circolatori esistenti.
