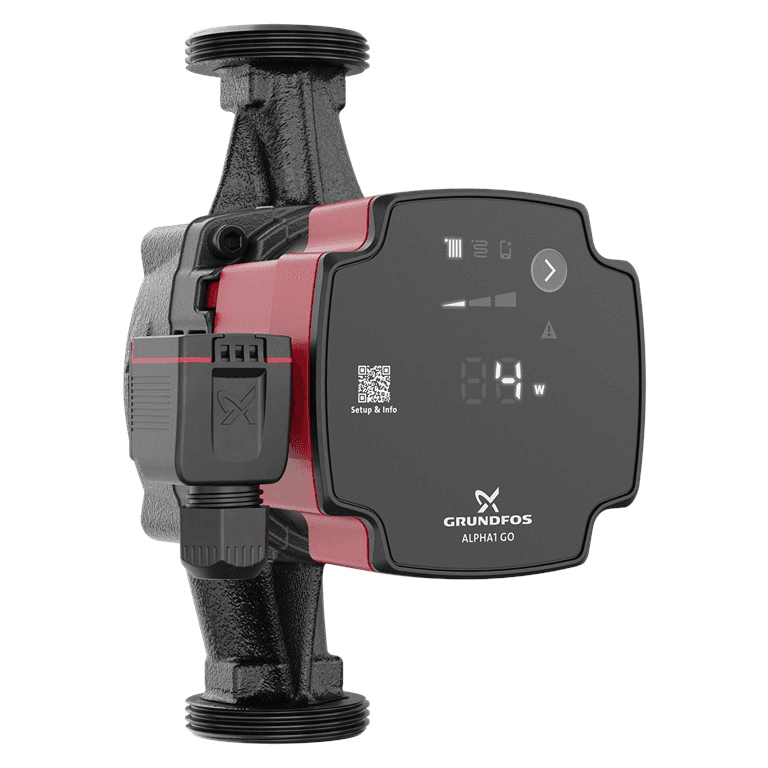

Pompa circolatore Grundfos ALPHA1 GO 25-80 180

La pompa di circolazione Grundfos ALPHA1 GO 25-80 180, riferimento 93074179, è una circolatrice elettronica ad alta efficienza progettata per impianti di riscaldamento e climatizzazione. Offre una prevalenza massima di 8 metri, una portata nominale di 2,43 m³/h, potenza elettrica modulante da 4 a 60 W, attacchi filettati G 1½" e una lunghezza di installazione di 180 mm.

La ALPHA1 GO è particolarmente indicata sia per nuove installazioni sia per la sostituzione di circolatori indipendenti e pompe UPS integrate. Dispone di modalità a pressione proporzionale, pressione costante e curva costante, oltre a funzione autopurgante, protezione contro il funzionamento a secco e avviamento robusto per facilitare una messa in servizio affidabile.

Pompa di circolazione con prevalenza massima di 8 metri

La Grundfos ALPHA1 GO 25-80 180 raggiunge una prevalenza massima di 8 m, offrendo prestazioni adeguate per impianti che richiedono una pressione disponibile superiore a quella delle versioni 25-40 o 25-60.

Il punto nominale indicato nella scheda specifica del riferimento è:

• Portata nominale: 2,43 m³/h.
• Prevalenza nominale: 3,76 m.
• Prevalenza massima: 8 m.

Il punto di funzionamento reale dipenderà dalla portata richiesta, dalle perdite di carico del circuito e dalla modalità di regolazione selezionata.

Tre modalità principali di regolazione

La ALPHA1 GO consente di adattare il proprio funzionamento a diversi tipi di sistemi idraulici mediante varie modalità di controllo:

• Pressione proporzionale: consigliata in particolare per impianti a radiatori con valvole termostatiche.
• Pressione costante: adatta a impianti come i circuiti di riscaldamento a pavimento.
• Curva costante: mantiene il funzionamento secondo una curva fissa indipendentemente dalle variazioni di richiesta.

Ognuna di queste modalità dispone di diversi livelli di regolazione, consentendo di adattare il circolatore alle esigenze specifiche dell’impianto.

Pressione proporzionale per impianti a radiatori

In modalità pressione proporzionale, la pompa riduce o aumenta la pressione differenziale in base alla variazione della portata richiesta dal sistema.

Questo comportamento è particolarmente indicato negli impianti a radiatori con valvole termostatiche, dove la chiusura di alcune valvole modifica continuamente la resistenza idraulica del circuito.

Pressione costante per riscaldamento a pavimento

In modalità pressione costante, la ALPHA1 GO cerca di mantenere una pressione differenziale stabile anche se la portata varia.

Grundfos raccomanda questo tipo di regolazione in particolare per impianti di riscaldamento a pavimento e altri circuiti in cui è opportuno mantenere una pressione relativamente costante.

Curva costante

La modalità curva costante consente di utilizzare la pompa con un comportamento simile a quello di un circolatore tradizionale a velocità fissa, selezionando uno dei livelli disponibili.

Questa possibilità risulta particolarmente utile in determinate sostituzioni in cui è necessario riprodurre il comportamento di una pompa esistente.

Progettata appositamente per la sostituzione di circolatori

Uno degli obiettivi principali della gamma ALPHA GO è semplificare la sostituzione delle pompe installate in precedenza.

Grundfos indica specificamente la ALPHA1 GO 25-80 180 come soluzione per sostituire la maggior parte delle pompe di circolazione indipendenti e numerosi circolatori UPS integrati in caldaie e altri apparecchi.

L’app Grundfos GO dispone di uno strumento di sostituzione che consente di cercare tra migliaia di modelli di circolatori e ottenere una raccomandazione di impostazione per la nuova pompa.

Modalità avanzata per replicare le impostazioni

La ALPHA1 GO dispone di una modalità avanzata di sostituzione che consente di selezionare curve specifiche seguendo le indicazioni fornite dall’app Grundfos GO.

In questo modo, l’installatore può riprodurre in modo approssimativo la configurazione idraulica di un circolatore precedente compatibile.

A differenza della ALPHA2 GO, la ALPHA1 GO non effettua una connessione Bluetooth diretta con l’applicazione. L’app assiste nella selezione e mostra l’impostazione da inserire manualmente sul pannello della pompa.

Funzione autopurgante

La ALPHA1 GO incorpora una funzione autopurgante che aiuta a evacuare l’aria presente all’interno della pompa durante il funzionamento.

Questa funzione facilita la messa in servizio e riduce la necessità di intervenire manualmente sul circolatore, anche se l’intero circuito deve comunque essere dotato degli adeguati dispositivi di sfiato.

Protezione contro il funzionamento a secco

La pompa incorpora una protezione contro il funzionamento a secco.

Quando rileva una quantità insufficiente di liquido per un funzionamento sicuro, l’elettronica protegge il circolatore da possibili danni derivanti dal funzionamento senza acqua.

Avviamento robusto

La funzione Robust Start-Up utilizza un elevato coppia di avviamento per aiutare a mettere in movimento il rotore anche in condizioni impegnative.

Questa caratteristica è particolarmente utile dopo lunghi periodi di inattività o quando sono presenti piccoli depositi che inizialmente ostacolano il movimento.

Albero e cuscinetti progettati per ridurre i blocchi

La gamma ALPHA GO utilizza un insieme di albero e cuscinetti sviluppato per ridurre il rischio di blocco e di accumulo di depositi.

Nel caso in cui la pompa incontri resistenza durante l’avviamento, il motore effettua nuovi tentativi utilizzando la coppia massima disponibile per ripristinare il funzionamento.

Alta efficienza energetica con EEI 0,20

Il riferimento 93074179 presenta un indice di efficienza energetica EEI pari a 0,20.

Il suo motore ad alta efficienza integra un convertitore di frequenza e adatta il consumo elettrico alle esigenze di funzionamento.

• Potenza minima assorbita P1: 4 W.
• Potenza massima assorbita P1: 60 W.

Questa modulazione consente di ridurre i consumi rispetto ai circolatori più vecchi a velocità fissa quando l’impianto non richiede il funzionamento alla massima capacità.

Alimentazione monofase 220-240 V

La Grundfos ALPHA1 GO 25-80 180 funziona con alimentazione:

• Tensione nominale: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Corrente minima: 0,06 A.
• Corrente massima: 0,60 A.

La protezione termica è gestita elettronicamente e il motore dispone di classe di isolamento F.

Lunghezza di installazione di 180 mm

La denominazione 180 corrisponde a una distanza tra gli attacchi di 180 mm, una misura comune nei circolatori utilizzati in impianti domestici e piccoli sistemi di riscaldamento.

Questa lunghezza deve essere sempre verificata prima di sostituire una pompa esistente.

Connessioni idrauliche G 1½"

Il riferimento 93074179 dispone di attacchi filettati G 1½" secondo ISO 228-1.

• Tipo di connessione: G.
• Dimensione: G 1½".
• Lunghezza di montaggio: 180 mm.
• Pressione nominale di connessione: PN 10.

Pressione massima di esercizio di 10 bar

La ALPHA1 GO 25-80 180 ammette una pressione massima di esercizio di 10 bar.

La pressione reale dell’impianto deve rimanere entro i limiti consentiti da tutti i componenti installati nel circuito.

Temperatura del liquido da -10 a 110 °C

La scheda specifica del riferimento 93074179 indica un intervallo di temperatura del liquido pompato da -10 a +110 °C.

La temperatura ambiente ammessa durante il funzionamento è compresa tra 0 e 55 °C.

Queste prestazioni consentono di utilizzarla in diversi circuiti chiusi di riscaldamento e climatizzazione, purché il fluido sia compatibile con i materiali della pompa.

Corpo pompa in ghisa

Il corpo idraulico è realizzato in ghisa EN-GJL-150, materiale comune nei circolatori destinati a circuiti chiusi di riscaldamento.

La girante è realizzata in materiale composito PES rinforzato con il 30 % di fibra di vetro.

Protezione IP44

La Grundfos ALPHA1 GO 25-80 180 dispone di grado di protezione IP44.

L’installazione deve rispettare le posizioni di montaggio, i requisiti elettrici e le condizioni ambientali indicate da Grundfos.

Indicatori e gestione dal frontale

Il pannello frontale consente di selezionare direttamente la modalità di regolazione e il livello di funzionamento.

L’interfaccia è progettata per facilitare la messa in servizio senza necessità di apparecchi esterni, soprattutto nelle configurazioni abituali di pressione proporzionale, pressione costante e curva costante.

Applicazioni abituali

La ALPHA1 GO 25-80 180 è particolarmente indicata per la circolazione dell’acqua in:

• Sistemi di riscaldamento a radiatori.
• Impianti di riscaldamento a pavimento.
• Circuiti chiusi di riscaldamento.
• Sistemi idraulici di climatizzazione.
• Circuiti associati alle caldaie.
• Impianti con pompe di calore compatibili.
• Sostituzione di circolatori indipendenti.
• Sostituzione di numerosi circolatori UPS integrati.

Questa versione con corpo in ghisa è destinata a circuiti chiusi e non deve essere confusa con una pompa specifica per la ricircolazione di acqua calda sanitaria potabile.

Caratteristiche tecniche della Grundfos 93074179

• Marca: Grundfos.
• Gamma: ALPHA1 GO.
• Modello: ALPHA1 GO 25-80 180.
• Riferimento: 93074179.
• EAN: 5715467404050.
• Tipo: pompa di circolazione elettronica ad alta efficienza.
• Applicazioni: riscaldamento e climatizzazione.
• Liquido indicato in scheda: acqua.
• Portata nominale: 2,43 m³/h.
• Prevalenza nominale: 3,76 m.
• Prevalenza massima: 8 m.
• Lunghezza di installazione: 180 mm.
• Tipo di connessione: G.
• Dimensione connessione: G 1½".
• Norma di connessione: ISO 228-1.
• Pressione nominale: PN 10.
• Pressione massima di esercizio: 10 bar.
• Temperatura del liquido: -10 a +110 °C.
• Temperatura ambiente: 0 a 55 °C.
• Alimentazione: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Potenza minima P1: 4 W.
• Potenza massima P1: 60 W.
• Corrente minima: 0,06 A.
• Corrente massima: 0,60 A.
• Indice di efficienza energetica EEI: 0,20.
• Convertitore di frequenza: integrato.
• Protezione termica: elettronica.
• Grado di protezione: IP44.
• Classe di isolamento: F.
• Materiale del corpo: ghisa EN-GJL-150.
• Materiale della girante: composito PES + 30 % GF.
• Pressione proporzionale: sì.
• Pressione costante: sì.
• Curva costante: sì.
• AUTOADAPT: no; funzione riservata ad ALPHA2 GO.
• Funzione autopurgante: sì.
• Protezione contro il funzionamento a secco: sì.
• Avviamento robusto: sì.
• Assistenza Grundfos GO per la sostituzione: sì.
• Bluetooth diretto con Grundfos GO: no.
• Orientamento della testa: 9H.
• Omologazioni: CE e VDE.
• Peso netto: 1,97 kg.
• Peso lordo: 2,17 kg.

Circolatore da 8 metri pensato per installazione e sostituzione

La Grundfos ALPHA1 GO 25-80 180 combina una prevalenza massima di 8 metri, attacchi G 1½" e una lunghezza standard di installazione di 180 mm con regolazione elettronica e un consumo di soli 4 a 60 W.

I suoi modi di pressione proporzionale, pressione costante e curva costante consentono di adattarla a radiatori, riscaldamento a pavimento e altri circuiti chiusi, mentre la funzione autopurgante, la protezione contro il funzionamento a secco e l’avviamento robusto aiutano a migliorare l’affidabilità durante l’uso.

La sua specifica orientazione alla sostituzione di circolatori indipendenti e pompe UPS integrate, insieme allo strumento di selezione Grundfos GO, rende la ALPHA1 GO 25-80 180 una scelta particolarmente pratica per i professionisti dell’installazione e della manutenzione.
