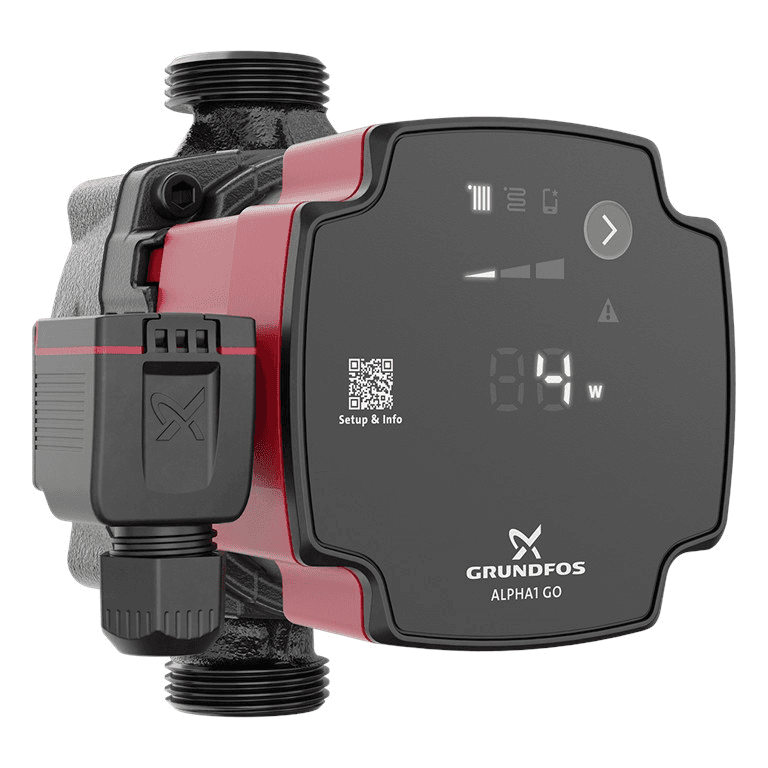

Pompa circolatore Grundfos ALPHA1 GO 15-60 130

La pompa di circolazione Grundfos ALPHA1 GO 15-60 130, riferimento 93074173, è una circolatrice elettronica ad alta efficienza progettata per la circolazione dell’acqua in impianti di riscaldamento e climatizzazione. Offre una prevalenza massima di 6 metri, una portata nominale di 2,28 m³/h, potenza elettrica modulante da 4 a 45 W, attacchi filettati G 1" e una lunghezza di installazione compatta di 130 mm.

La gamma ALPHA1 GO è particolarmente orientata sia ai nuovi impianti sia alla sostituzione di pompe di circolazione esistenti. Dispone di regolazione a pressione proporzionale, pressione costante e curva costante, protezione contro il funzionamento a secco, funzione autopurgante e avviamento robusto. Inoltre, l’app Grundfos GO aiuta l’installatore a identificare la pompa di sostituzione e la configurazione corretta.

Pompa di circolazione con prevalenza massima di 6 metri

La Grundfos ALPHA1 GO 15-60 130 fornisce una prevalenza massima di 6 m. La scheda specifica di questo riferimento indica una portata nominale di 2,28 m³/h e una prevalenza nominale di 3,06 m.

La sua curva idraulica consente di raggiungere portate superiori in condizioni di bassa resistenza del circuito, mentre il punto di funzionamento reale dipenderà dalle perdite di carico e dalla modalità di regolazione selezionata.

Tre modalità di regolazione

La ALPHA1 GO integra un controllo elettronico per adattare il funzionamento della circolatrice a diversi tipi di impianti.

• Pressione proporzionale: riduce o aumenta la pressione in funzione della richiesta di portata, risultando particolarmente utile negli impianti a radiatori con valvole termostatiche.
• Pressione costante: mantiene una pressione differenziale stabile anche al variare della portata, una configurazione particolarmente adatta agli impianti a pavimento e ai circuiti con collettori.
• Curva costante: consente alla pompa di funzionare seguendo una curva fissa, in modo simile a una circolatrice convenzionale a velocità selezionabile.

Ciascuna modalità di regolazione offre tre livelli di impostazione, consentendo di adattare la curva di funzionamento alle esigenze idrauliche dell’impianto.

Indicata per radiatori e riscaldamento a pavimento

Grazie alle diverse modalità di controllo, la Grundfos ALPHA1 GO può essere utilizzata in varie applicazioni di riscaldamento e climatizzazione.

• Impianti di riscaldamento a radiatori.
• Sistemi di riscaldamento a pavimento.
• Circuiti chiusi di riscaldamento.
• Sistemi di climatizzazione compatibili.
• Circuiti di caldaie.
• Sostituzione di circolatrici indipendenti.
• Sostituzione di determinati modelli UPS integrati compatibili.

Progettata per facilitare la sostituzione delle circolatrici

Una delle principali caratteristiche della ALPHA1 GO è la sua capacità di facilitare la sostituzione di vecchie pompe di circolazione.

Tramite la funzione di sostituzione dell’app Grundfos GO, il professionista può cercare tra migliaia di modelli di circolatrici esistenti e ottenere una raccomandazione sulla pompa adatta e sulla configurazione necessaria.

Grundfos indica che ALPHA1 GO è particolarmente orientata alla sostituzione di pompe di circolazione indipendenti e di diversi modelli UPS integrati compatibili.

Modalità avanzata per replicare le curve

Quando viene utilizzata come sostituzione di una pompa compatibile, la ALPHA1 GO può essere configurata tramite la sua modalità avanzata per riprodurre determinate curve di funzionamento della circolatrice sostituita.

Grundfos GO fornisce le istruzioni e la regolazione necessaria, che viene poi selezionata direttamente dal pannello frontale della pompa.

A differenza della ALPHA2 GO, la ALPHA1 GO non dispone di connessione Bluetooth diretta con l’app. L’app funge da strumento di selezione e assistenza, mentre la configurazione finale viene eseguita direttamente sull’unità.

Protezione contro il funzionamento a secco

La pompa integra una protezione contro il funzionamento a secco, progettata per ridurre il rischio di danni quando non è presente sufficiente liquido all’interno della circolatrice.

Questa funzione risulta particolarmente utile durante la messa in servizio o in situazioni anomale del circuito idraulico.

Funzione autopurgante

La gamma ALPHA GO incorpora una funzione autopurgante che aiuta a evacuare l’aria presente all’interno della pompa.

Questa caratteristica facilita la messa in servizio e contribuisce a ridurre rumori e problemi di circolazione legati alla presenza di aria attorno alla girante.

La funzione di autopurgamento della pompa non sostituisce il corretto spurgo dell’intero impianto.

Avviamento robusto

La funzione Robust Startup aiuta ad avviare la pompa quando il rotore incontra una resistenza superiore al normale.

Il motore applica un’elevata coppia di avviamento per cercare di superare eventuali blocchi, una caratteristica particolarmente utile dopo lunghi periodi di inattività.

Motore elettronico ad alta efficienza

La ALPHA1 GO incorpora un motore a commutazione elettronica e un inverter di frequenza integrato, consentendo di adattare la velocità e i consumi alle esigenze del circuito.

Nella referenza 93074173, la potenza elettrica assorbita è compresa tra:

• Potenza minima: 4 W.
• Potenza massima: 45 W.

L’indice di efficienza energetica EEI è 0,20, favorendo un consumo ridotto rispetto alle circolatrici tradizionali a velocità fissa.

Alimentazione monofase 220-240 V

La Grundfos ALPHA1 GO 15-60 130 funziona con alimentazione elettrica monofase 220-240 V e 50/60 Hz.

La corrente assorbita si colloca approssimativamente tra 0,06 e 0,45 A, a seconda del punto di funzionamento.

Il motore incorpora protezione termica elettronica e dispone di classe di isolamento F.

Connettore di installazione

La gamma ALPHA GO utilizza il sistema di connessione elettrica Grundfos pensato per facilitare il montaggio e la sostituzione delle circolatrici.

La pompa viene fornita con il relativo connettore di installazione, semplificando il collegamento di fase, neutro e terra durante il montaggio.

Lunghezza di installazione compatta di 130 mm

La denominazione 130 del modello indica una distanza tra gli attacchi di 130 mm.

Questo formato compatto risulta particolarmente utile in impianti con spazio ridotto, circuiti di caldaie e sostituzioni in cui la circolatrice esistente utilizza questa lunghezza di montaggio.

Attacchi filettati G 1"

Il riferimento 93074173 dispone di attacchi filettati G 1" secondo ISO 228-1.

La designazione 15 del modello identifica il diametro nominale del passaggio idraulico, mentre gli attacchi esterni della pompa sono da un pollice.

Prima di sostituire una pompa esistente è necessario verificare sia il diametro di connessione sia la lunghezza di installazione di 130 mm.

Pressione massima di 10 bar

La pompa è progettata per una pressione massima di esercizio di 10 bar, con attacchi classificati come PN 10.

Il circuito idraulico deve essere mantenuto entro questo limite di pressione durante tutte le normali condizioni di funzionamento.

Temperatura del liquido da -10 a 110 °C

La scheda specifica della Grundfos 93074173 indica un intervallo di temperatura del liquido da -10 a 110 °C.

La temperatura ambiente ammessa durante il funzionamento è compresa tra 0 e 55 °C.

La possibilità di lavorare con un ampio intervallo di temperature consente di utilizzarla in diversi impianti chiusi di riscaldamento e climatizzazione, purché il fluido e gli altri componenti del sistema siano compatibili.

Corpo idraulico in ghisa

Il corpo della pompa è realizzato in ghisa EN-GJL-150, materiale ampiamente utilizzato nelle circolatrici per circuiti chiusi di climatizzazione.

La girante è realizzata in materiale composito PES rinforzato con il 30 % di fibra di vetro.

Questa versione con corpo in ghisa è destinata principalmente a sistemi chiusi di riscaldamento e climatizzazione.

Protezione IP44

La scheda specifica del riferimento 93074173 dichiara un grado di protezione IP44.

La pompa deve essere installata rispettando la posizione di montaggio, le condizioni ambientali e i requisiti elettrici indicati da Grundfos.

Caratteristiche tecniche della Grundfos 93074173

• Marca: Grundfos.
• Gamma: ALPHA1 GO.
• Modello: ALPHA1 GO 15-60 130.
• Riferimento: 93074173.
• Tipo: pompa di circolazione elettronica ad alta efficienza.
• Applicazione: riscaldamento e climatizzazione.
• Portata nominale: 2,28 m³/h.
• Prevalenza nominale: 3,06 m.
• Prevalenza massima: 6 m.
• Lunghezza di installazione: 130 mm.
• Tipo di connessione: filettata G.
• Dimensione connessione: G 1".
• Norma di connessione: ISO 228-1.
• Pressione nominale: PN 10.
• Pressione massima di esercizio: 10 bar.
• Temperatura del liquido: -10 a 110 °C.
• Temperatura ambiente: 0 a 55 °C.
• Alimentazione: 1 x 220-240 V.
• Frequenza: 50/60 Hz.
• Potenza minima assorbita: 4 W.
• Potenza massima assorbita: 45 W.
• Corrente assorbita: 0,06-0,45 A.
• Indice di efficienza energetica EEI: 0,20.
• Inverter di frequenza: integrato.
• Protezione termica: elettronica.
• Grado di protezione: IP44.
• Classe di isolamento: F.
• Materiale del corpo: ghisa EN-GJL-150.
• Materiale della girante: PES + 30 % fibra di vetro.
• Pressione proporzionale: sì.
• Pressione costante: sì.
• Curva costante: sì.
• Livelli di regolazione: 3 per ciascuna modalità di controllo.
• Modalità avanzata per sostituzione: sì.
• Protezione contro il funzionamento a secco: sì.
• Funzione autopurgante: sì.
• Avviamento robusto: sì.
• Assistenza tramite Grundfos GO: sì.
• Bluetooth diretto con Grundfos GO: no.
• Peso netto: 1,74 kg.
• Peso lordo: 1,92 kg.
• Omologazioni: CE e VDE.
• EAN: 5715467403992.

Pompa di circolazione compatta per riscaldamento e sostituzioni

La Grundfos ALPHA1 GO 15-60 130 combina una prevalenza massima di 6 metri con un corpo compatto da 130 mm, connessione G 1", regolazione elettronica e una potenza assorbita di soli 4-45 W.

I suoi modi di pressione proporzionale, pressione costante e curva costante consentono di adattarla a sistemi a radiatori, riscaldamento a pavimento e altri circuiti chiusi, mentre le funzioni di autopurgamento, protezione contro il funzionamento a secco e avviamento robusto contribuiscono a facilitare la messa in servizio e il funzionamento quotidiano.

Inoltre, l’assistenza di Grundfos GO per la sostituzione delle circolatrici consente di identificare la pompa compatibile e riprodurre determinate curve tramite la modalità avanzata, rendendo la ALPHA1 GO una soluzione particolarmente pratica sia per nuovi impianti sia per modernizzare sistemi esistenti.
