Vaso di espansione a membrana Ibaiondo 500 CMF 1"

Il vaso di espansione Ibaiondo 500 CMF, riferimento 04500351, è progettato per assorbire le variazioni di volume del fluido in sistemi chiusi di riscaldamento e climatizzazione. Ha una capacità di 500 litri, pressione massima di esercizio di 6 bar e attacco inferiore da 1 pollice.

Il formato verticale con piedini facilita l’installazione a pavimento ed è particolarmente adatto per impianti di grande capacità. Il serbatoio è realizzato in acciaio, incorpora una membrana fissa non sostituibile e dispone di valvola di gonfiaggio per la verifica e la regolazione della pressione di precarica.

Vaso di espansione da 500 litri per riscaldamento e climatizzazione

Durante il funzionamento di un impianto di riscaldamento o climatizzazione, le variazioni di temperatura provocano cambiamenti nel volume del fluido del circuito. Il vaso di espansione consente di assorbire queste variazioni e aiuta a mantenere la pressione del sistema entro i valori previsti per l’impianto.

Il modello Ibaiondo 500 CMF è destinato specificamente a circuiti chiusi. La sua capacità di 500 litri consente di utilizzarlo in impianti in cui è richiesto un elevato volume di espansione, sempre in base al dimensionamento effettuato per ciascun sistema.

Pressione massima di esercizio di 6 bar

Il vaso è predisposto per lavorare a una pressione massima di esercizio di 6 bar. Durante la produzione viene sottoposto a una pressione di prova di 9 bar, in conformità con le specifiche stabilite da Ibaiondo.

La pressione di precarica di fabbrica è di 1,5 bar e il gas utilizzato per la precarica è aria. Questa pressione deve essere verificata e, quando necessario, regolata in base alle caratteristiche dell’impianto prima della messa in servizio.

Membrana fissa non sostituibile

Il 500 CMF incorpora una membrana non sostituibile conforme alla norma EN 13831. La membrana separa il fluido del circuito dalla camera d’aria precaricata e consente di compensare le variazioni di volume che si verificano durante il funzionamento del sistema.

Questo modello è destinato a impianti di riscaldamento e climatizzazione e la sua membrana è classificata dal produttore come non idonea per acqua potabile. Pertanto, non deve essere confuso con i vasi di espansione specifici per impianti di acqua calda sanitaria.

Attacco inferiore da 1 pollice

Il collegamento idraulico si trova nella parte inferiore del vaso e presenta una misura di 1 pollice. Questa configurazione consente di integrare il serbatoio nel circuito rispettando lo schema idraulico e le relative indicazioni di montaggio.

Il vaso incorpora inoltre una valvola di gonfiaggio, che consente di controllare la pressione della camera d’aria ed eseguire le operazioni di manutenzione necessarie.

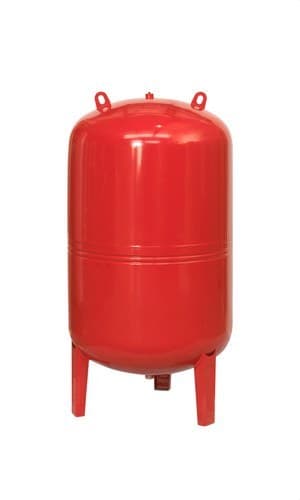

Costruzione verticale con piedini

L’Ibaiondo 500 CMF presenta un design verticale con piedini di supporto, pensato per essere posizionato direttamente su una superficie stabile. Questo formato è particolarmente pratico nei serbatoi di grande capacità, poiché garantisce stabilità e facilita il collegamento idraulico dalla zona inferiore.

Il corpo è realizzato in acciaio e presenta una finitura esterna con vernice di colore rosso, caratteristica della gamma CMF per riscaldamento e climatizzazione.

Dimensioni dell’Ibaiondo 500 CMF

Il vaso di espansione presenta un diametro approssimativo di 750 millimetri e un’altezza totale di 1.445 millimetri. Il suo peso è di circa 63 chilogrammi.

Queste dimensioni devono essere considerate nella scelta della posizione, lasciando lo spazio necessario per l’installazione, il collegamento e le successive operazioni di manutenzione.

Intervallo di temperatura

Secondo la scheda tecnica Ibaiondo, il vaso è progettato per lavorare in sistemi con temperature comprese tra -10 e 100 gradi Celsius, entro le condizioni di pressione e funzionamento stabilite dal produttore.

Prodotto secondo la normativa per attrezzature a pressione

Il vaso di espansione Ibaiondo 500 CMF è prodotto in conformità alla Direttiva 2014/68/UE relativa alle attrezzature a pressione. La gamma CMF dispone inoltre di certificazione per vasi di espansione progettati secondo la norma EN 13831.

Ibaiondo stabilisce per questa gamma una garanzia di 3 anni, in conformità con la documentazione tecnica vigente del produttore.

Caratteristiche tecniche dell’Ibaiondo 500 CMF

• Marca: Ibaiondo.
• Riferimento: 04500351.
• Modello: 500 CMF.
• Tipo di prodotto: vaso di espansione a membrana.
• Applicazione: sistemi chiusi di riscaldamento e climatizzazione.
• Capacità: 500 litri.
• Pressione massima di esercizio: 6 bar.
• Pressione di prova: 9 bar.
• Pressione di precarica di fabbrica: 1,5 bar.
• Gas di precarica: aria.
• Membrana: fissa e non sostituibile.
• Norma della membrana: EN 13831.
• Idoneo per acqua potabile: no.
• Attacco acqua: 1 pollice.
• Posizione dell’attacco: inferiore.
• Materiale del serbatoio: acciaio.
• Temperatura del sistema: tra -10 e 100 gradi Celsius.
• Diametro: 750 millimetri.
• Altezza: 1.445 millimetri.
• Peso: circa 63 chilogrammi.
• Installazione: verticale su piedini.
• Valvola di gonfiaggio: inclusa.
• Finitura esterna: vernice di colore rosso.
• Direttiva di fabbricazione: 2014/68/UE.
• Garanzia del produttore: 3 anni.

Vaso di espansione di grande capacità per circuiti chiusi

Con i suoi 500 litri di capacità, pressione massima di 6 bar e costruzione verticale con attacco inferiore, l’Ibaiondo 500 CMF è particolarmente concepito per impianti di riscaldamento e climatizzazione che necessitano di un vaso di espansione di grande volume.

Il corpo in acciaio, la membrana fissa, la precarica di fabbrica di 1,5 bar e le dimensioni di 750 millimetri di diametro per 1.445 millimetri di altezza completano una soluzione progettata specificamente per controllare l’espansione del fluido in grandi circuiti chiusi.
