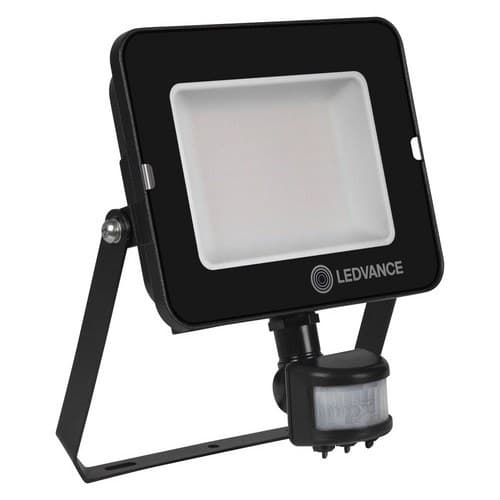

Proiettore LED FL COMP SEN 50W 830 100º BK 4500LM

Il proiettore LED OSRAM/LEDVANCE Floodlight Compact Sensor, riferimento 4058075575301, è un apparecchio per esterni da 50 W con sensore di movimento e di luminosità integrato. Fornisce un flusso luminoso di 4500 lm, luce bianca calda da 3000 K e una distribuzione simmetrica di 100° x 100°, risultando particolarmente adatto per facciate, accessi, giardini, cortili, parcheggi, aree comuni e altri spazi esterni in cui è necessaria un’illuminazione automatica.

Il suo sensore PIR consente di rilevare il movimento a una distanza regolabile da 2 a 12 metri e si combina con un sensore crepuscolare regolabile tra 10 e 2000 lux. Permette inoltre di regolare il tempo di accensione tra 10 secondi e 12 minuti. Il gruppo dispone di protezione IP65, corpo in alluminio, vetro temperato e una vita utile L70/B50 fino a 50.000 ore.

Proiettore LED da 50 W e 4500 lm

Il Floodlight Compact Sensor sviluppa un flusso luminoso nominale di 4500 lm con un consumo di 50 W, raggiungendo un’efficacia luminosa di 90 lm/W. L’elevata emissione luminosa consente di illuminare superfici esterne in modo efficiente e di sostituire i tradizionali proiettori alogeni in applicazioni compatibili.

La sorgente LED e il driver sono integrati nell’apparecchio stesso, formando un insieme compatto pronto per il collegamento a un’alimentazione da 220-240 V.

Luce bianca calda da 3000 K

La designazione 830 identifica una temperatura di colore di 3000 K e un indice di resa cromatica Ra pari o superiore a 80. Questa tonalità bianca calda è particolarmente indicata per abitazioni, facciate, giardini, terrazze e altri spazi in cui si desidera un’illuminazione funzionale con un aspetto visivo confortevole.

LEDVANCE specifica una consistenza cromatica inferiore a 5 SDCM.

Sensore PIR di movimento integrato

Il proiettore incorpora un rilevatore di movimento tramite tecnologia a infrarossi passivi PIR. La portata può essere regolata approssimativamente tra 2 e 12 metri per adattare l’area di rilevamento alle esigenze di ogni installazione.

L’angolo di rilevamento è regolabile tra 40° e 160°. Inoltre, il gruppo sensore può essere orientato mediante una rotazione fino a 350° e un’inclinazione fino a 180°, facilitando il puntamento del rilevamento verso accessi, percorsi o zone specifiche.

Sensore crepuscolare regolabile

Il Floodlight Compact Sensor integra anche una fotocellula per misurare il livello di illuminazione ambientale. La soglia di attivazione può essere regolata tra 10 e 2000 lux.

Questa funzione consente di configurare il proiettore affinché reagisca al movimento solo quando la luce ambientale è scarsa, evitando accensioni inutili durante il giorno.

Temporizzazione da 10 secondi a 12 minuti

Il tempo durante il quale l’apparecchio rimane acceso dopo aver rilevato un movimento può essere regolato tra 10 secondi e 12 minuti.

Le temporizzazioni brevi sono particolarmente utili in accessi e zone di passaggio, mentre i periodi più lunghi possono essere impiegati in cortili, giardini, parcheggi o aree in cui gli utenti necessitano di illuminazione per più tempo.

Funzione di accensione permanente

Oltre al funzionamento automatico tramite sensore, LEDVANCE integra una funzione di esclusione che consente di mantenere il proiettore permanentemente acceso mediante una sequenza specifica di commutazione dell’alimentazione.

Questa opzione offre maggiore flessibilità quando è necessaria un’illuminazione continua durante attività di manutenzione, lavori all’esterno, riunioni o altre situazioni puntuali.

Ottica simmetrica di 100° x 100°

Il proiettore utilizza una distribuzione luminosa simmetrica tramite riflettore, con un angolo di apertura di 100° x 100°. Il fascio ampio consente di coprire superfici estese e distribuire la luce in modo uniforme.

LEDVANCE specifica un ULOR dello 0% quando l’apparecchio è installato con un’inclinazione di 0°, evitando l’emissione diretta di flusso luminoso verso la parte superiore in tale posizione.

Protezione IP65 per esterni

L’apparecchio dispone di grado di protezione IP65, offrendo protezione completa contro l’ingresso di polvere e resistenza ai getti d’acqua. Anche il gruppo sensore dispone di classificazione IP65.

È progettato per applicazioni esterne e può essere installato su parete, palo o superficie orizzontale seguendo le indicazioni del produttore.

Resistenza meccanica IK06

Il corpo del proiettore presenta una resistenza agli urti IK06, mentre il sensore dispone di classificazione IK05.

Queste caratteristiche offrono protezione contro urti accidentali tipici delle installazioni esterne, anche se l’apparecchio non è concepito per aree esposte a impatti di elevata intensità.

Corpo in alluminio e vetro temperato

Il corpo è realizzato in alluminio con finitura nera, mentre la copertura frontale e la superficie di emissione utilizzano vetro temperato.

Il vetro satinato contribuisce a fornire una distribuzione della luce uniforme e a ridurre i punti di elevata luminanza.

Dimensioni compatte

Il proiettore misura 202 mm di lunghezza, 170 mm di larghezza e 60 mm di altezza. Il suo peso netto è di circa 630 g.

Il formato compatto facilita l’integrazione su facciate, pareti e altre superfici in cui è necessaria un’elevata emissione luminosa senza installare un proiettore ingombrante.

Vita utile fino a 50.000 ore

LEDVANCE dichiara una vita utile L70/B50 di 50.000 ore a una temperatura ambiente di 25 °C. Per criteri di mantenimento del flusso più esigenti, specifica 35.000 ore L80/B10 e 25.000 ore L90/B10.

L’apparecchio è inoltre progettato per sopportare fino a 100.000 cicli di accensione e spegnimento, una caratteristica particolarmente rilevante per dispositivi controllati da rilevatore di movimento.

Alimentazione da 220-240 V

Il Floodlight Compact Sensor funziona con una tensione nominale di 220-240 V CA e una frequenza di 50/60 Hz. La sua corrente nominale è di 245 mA e presenta un fattore di potenza superiore a 0,90.

La corrente di spunto dichiarata è di 5,2 A per circa 1 µs e la distorsione armonica totale specificata è inferiore al 20%.

Dimensionamento dei circuiti

Come riferimento per installazioni con più apparecchi, LEDVANCE specifica i seguenti massimi in base a determinate protezioni magnetotermiche:

• Magnetotermico B16: fino a 36 apparecchi.
• Magnetotermico C10: fino a 26 apparecchi.
• Magnetotermico C16: fino a 42 apparecchi.

Il dimensionamento definitivo deve essere eseguito considerando le caratteristiche reali del circuito, la sezione e la lunghezza dei conduttori, le protezioni installate e la normativa elettrica applicabile.

Classe di protezione elettrica I

Il proiettore appartiene alla Classe di protezione I. Pertanto, le parti metalliche conduttrici del corpo devono rimanere correttamente collegate al conduttore di protezione di terra.

L’installazione elettrica deve essere eseguita da personale qualificato seguendo le istruzioni del produttore.

Cavo H05RN-F da 1 metro

L’apparecchio incorpora di fabbrica un cavo flessibile H05RN-F da 1 metro, composto da tre conduttori da 1,0 mm².

La morsettiera di collegamento non è inclusa. LEDVANCE specifica inoltre che il cavo flessibile esterno non può essere sostituito; se danneggiato, l’apparecchio deve essere messo fuori servizio.

Sorgente LED integrata e non dimmerabile

La sorgente luminosa LED fa parte del proiettore stesso e non è prevista per essere sostituita. Anche il driver elettronico è integrato.

Questo riferimento non è dimmerabile tramite dimmer convenzionale, poiché il suo controllo è orientato al funzionamento tramite il sensore incorporato e l’alimentazione elettrica.

Basso flicker e sicurezza fotobiologica

LEDVANCE classifica questo apparecchio come a basso flicker. Il suo indice di resa cromatica Ra ≥80 offre una rappresentazione adeguata dei colori per l’illuminazione generale esterna.

Il gruppo di rischio fotobiologico specificato è RG1 secondo EN 62778 e EN 62471.

Funzionamento tra -30 e +45 °C

Il proiettore è progettato per funzionare con temperature ambiente comprese tra -30 e +45 °C, consentendone l’uso esterno in un’ampia varietà di condizioni climatiche.

Per lo stoccaggio, il produttore specifica un intervallo di temperatura tra -40 e +70 °C.

Applicazioni del Floodlight Compact Sensor 50 W

• Facciate di abitazioni ed edifici.
• Ingressi e accessi.
• Giardini e cortili.
• Balconi e terrazze.
• Parcheggi.
• Aree comuni esterne.
• Aree pubbliche.
• Aree di cantiere.
• Aree commerciali e professionali.
• Sostituzione di proiettori alogeni tradizionali.

Caratteristiche tecniche dell’OSRAM/LEDVANCE 4058075575301

• Marchio commerciale: OSRAM / LEDVANCE.
• Riferimento / GTIN: 4058075575301.
• Modello: FL COMP SEN V 50W 830 SYM 100 BK.
• Gamma: FLOODLIGHT COMPACT SENSOR 50W.
• Tipo: proiettore LED da esterno con sensore.
• Potenza nominale: 50 W.
• Flusso luminoso: 4500 lm.
• Efficacia luminosa: 90 lm/W.
• Temperatura di colore: 3000 K.
• Colore della luce: bianco caldo.
• Indice di resa cromatica: Ra ≥80.
• Consistenza cromatica: <5 SDCM.
• Distribuzione luminosa: simmetrica.
• Angolo di apertura: 100° x 100°.
• Tipo di sensore: movimento e luminosità.
• Tecnologia del sensore: PIR + fotocellula.
• Portata del rilevatore: 2-12 m.
• Angolo di rilevamento: 40°-160°.
• Orientamento del sensore: rotazione fino a 350° e inclinazione fino a 180°.
• Temporizzazione: 10 s-12 min.
• Soglia crepuscolare: 10-2000 lux.
• Funzione di accensione permanente: sì, mediante sequenza specifica di commutazione.
• Tensione nominale: 220-240 V.
• Frequenza: 50-60 Hz.
• Corrente nominale: 245 mA.
• Corrente di spunto: 5,2 A.
• Durata della corrente di spunto: 1 µs.
• Fattore di potenza: >0,90.
• Distorsione armonica totale: <20%.
• Classe di protezione elettrica: Classe I.
• Grado di protezione dell’apparecchio: IP65.
• Grado di protezione del sensore: IP65.
• Resistenza agli urti dell’apparecchio: IK06.
• Resistenza agli urti del sensore: IK05.
• Dimmerabile: no.
• Sorgente luminosa: LED integrata.
• Sorgente LED sostituibile: no.
• Driver: integrato.
• Basso flicker: sì.
• Gruppo di rischio fotobiologico: RG1.
• Colore: nero.
• Materiale del corpo: alluminio.
• Materiale della copertura: vetro temperato.
• Lunghezza: 202 mm.
• Larghezza: 170 mm.
• Altezza: 60 mm.
• Peso netto: 630 g.
• Lunghezza del cavo: 1 m.
• Cavo: H05RN-F, 3 x 1,0 mm².
• Tipo di connessione: cavo a 3 poli.
• Montaggio: a superficie.
• Posizione di montaggio: parete, palo o superficie orizzontale.
• Uso: esterno.
• Temperatura di funzionamento: -30 a +45 °C.
• Temperatura di stoccaggio: -40 a +70 °C.
• Vita utile L70/B50: 50.000 h a 25 °C.
• Vita utile L80/B10: 35.000 h a 25 °C.
• Vita utile L90/B10: 25.000 h a 25 °C.
• Numero di cicli di accensione: 100.000.
• Garanzia indicata da LEDVANCE: 3 anni.

Illuminazione esterna automatica con luce calda

L’OSRAM/LEDVANCE Floodlight Compact Sensor 4058075575301 combina 4500 lm di flusso luminoso con rilevamento automatico di movimento e luminosità. La portata da 2 a 12 metri, la temporizzazione regolabile e la regolazione crepuscolare consentono di adattarne il funzionamento alle caratteristiche specifiche di ogni spazio esterno.

La luce calda da 3000 K, l’ampio fascio di 100°, la protezione IP65 e la vita utile fino a 50.000 ore lo rendono una soluzione particolarmente pratica per accessi, facciate, giardini, cortili e aree di passaggio che non devono rimanere illuminate in modo permanente.

Importante: questo riferimento include effettivamente un sensore PIR di movimento e un sensore crepuscolare. L’apparecchio appartiene alla Classe I e deve essere collegato correttamente al conduttore di protezione di terra. La morsettiera esterna non è inclusa.
