Set di tre utensili da taglio per pannelli Climaver

Il set di utensili CLIMAVER Saint-Gobain ISOVER KD25706 è una valigetta professionale progettata specificamente per il taglio e la lavorazione di pannelli e condotti del sistema CLIMAVER. Il комплектo riunisce tre utensili MM per eseguire tagli a mezzo legno e due utensili MTR per eseguire tagli perpendicolari e a 22,5°, consentendo di svolgere le principali operazioni necessarie durante la fabbricazione e il montaggio dei condotti di climatizzazione CLIMAVER.

Gli utensili sono sviluppati da ISOVER per lavorare seguendo i metodi costruttivi propri del sistema CLIMAVER, facilitando tagli precisi e ripetitivi direttamente sui pannelli. La fornitura è presentata in una valigetta da trasporto di 485 x 375 x 130 mm, che mantiene gli utensili organizzati e protetti durante il trasporto e il lavoro in cantiere.

Caratteristiche principali del set di utensili CLIMAVER KD25706

• Marca: Saint-Gobain ISOVER.
• Gamma: CLIMAVER.
• Riferimento: KD25706.
• Tipo: set professionale di utensili da taglio per pannelli e condotti CLIMAVER.
• Presentazione: valigetta porta utensili.
• Utensili MM inclusi: 3 unità.
• Utensili MTR inclusi: 2 unità.
• Totale utensili da taglio: 5 unità.
• Applicazione MM: tagli a mezzo legno.
• Applicazione MTR: taglio perpendicolare e taglio a 22,5°.
• Uso: fabbricazione e lavorazione di condotti CLIMAVER.
• Dimensioni dell'imballo: 485 x 375 x 130 mm.
• Peso del комплектo: circa 4,30 kg.

Utensili specifici per condotti CLIMAVER

Il set KD25706 è stato sviluppato specificamente per lavorare con il sistema di condotti CLIMAVER di Saint-Gobain ISOVER. A differenza degli utensili da taglio generici, gli utensili CLIMAVER sono concepiti per eseguire le lavorazioni necessarie sui pannelli in modo adattato al metodo di montaggio del produttore.

Ciò consente all'installatore di realizzare pieghe, giunzioni e trasformazioni richieste durante la costruzione dei condotti di climatizzazione, mantenendo una geometria di taglio adeguata al successivo assemblaggio.

Tre utensili MM per tagli a mezzo legno

La valigetta incorpora tre utensili CLIMAVER MM. Le sigle MM corrispondono a Mezzo Legno, il sistema di taglio utilizzato per lavorare il pannello e consentirne successivamente la piegatura durante la formazione del condotto.

Questi utensili sono progettati per eseguire i tagli necessari nella fabbricazione di tratti rettilinei e in altre operazioni in cui sia necessario lavorare il pannello senza effettuare un taglio completo di tutti i suoi strati.

Secondo la documentazione tecnica di ISOVER, gli utensili MM vengono utilizzati in particolare insieme alla Squadra Regola CLIMAVER MM, consentendo di eseguire in modo ordinato le operazioni di misurazione e taglio necessarie per costruire il condotto.

Due utensili MTR per la fabbricazione di figure

Oltre agli utensili MM, il set KD25706 incorpora due utensili destinati al Metodo del Tratto Retto, o MTR. Questa procedura consente di fabbricare diverse figure e trasformazioni a partire da un tratto rettilineo precedentemente costruito.

I due utensili MTR inclusi consentono di eseguire:

• Taglio perpendicolare o a 90°.
• Taglio a 22,5°.

Questi angoli vengono impiegati durante la costruzione di pezzi e cambi di direzione utilizzando il metodo MTR definito da ISOVER per i condotti CLIMAVER.

Metodo del Tratto Retto CLIMAVER

Il Metodo del Tratto Retto (MTR) è una procedura di fabbricazione sviluppata per ottenere figure di condotti a partire da sezioni rettilinee. Gli utensili specifici della valigetta aiutano a realizzare i tagli angolari necessari seguendo le linee di tracciatura corrispondenti.

In questo modo, l'installatore può realizzare diverse configurazioni mantenendo un processo di taglio sistematico e adattato alla costruzione di condotti CLIMAVER.

Tagli a mezzo legno per la piegatura del pannello

Il taglio a mezzo legno consente di rimuovere o lavorare parzialmente determinate zone del pannello per facilitare la piegatura delle sue facce a 90° durante la formazione del condotto.

Gli utensili MM sono concepiti specificamente per questo tipo di lavoro, consentendo di lavorare il pannello in base alla geometria richiesta dal sistema CLIMAVER e facilitando successivamente il montaggio e la chiusura del condotto.

Valigetta per trasporto e organizzazione

Gli utensili sono forniti raggruppati in una valigetta specifica, facilitandone il trasporto tra officina e cantiere e aiutando a conservare ogni utensile correttamente organizzato.

Il listino ufficiale di Saint-Gobain ISOVER indica per il riferimento KD25706 dimensioni di presentazione di 485 x 375 x 130 mm e un peso approssimativo di 4,30 kg.

L'uso della valigetta risulta particolarmente pratico per gli installatori professionisti che lavorano abitualmente con pannelli CLIMAVER e necessitano di disporre degli utensili di lavorazione in diverse ubicazioni.

Applicazioni del set di utensili CLIMAVER

Il комплектo è rivolto ai professionisti dedicati alla fabbricazione e installazione di condotti di climatizzazione realizzati con pannelli CLIMAVER. Tra le principali applicazioni si trovano:

• Costruzione di condotti CLIMAVER.
• Taglio e lavorazione di pannelli per climatizzazione.
• Esecuzione di tagli a mezzo legno.
• Piegatura e conformazione di tratti rettilinei.
• Fabbricazione di figure mediante il Metodo del Tratto Retto.
• Tagli perpendicolari per trasformazioni MTR.
• Tagli angolari a 22,5°.
• Lavori professionali di installazione di condotti per aria condizionata e ventilazione.

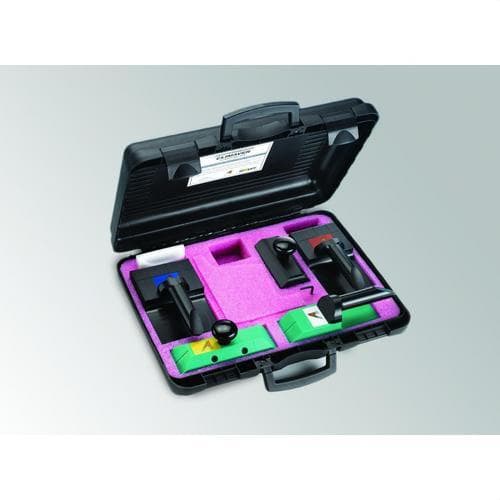

Contenuto della valigetta KD25706

Secondo la documentazione ufficiale di Saint-Gobain ISOVER, il riferimento KD25706 viene fornito come un set completo composto da:

• 3 utensili CLIMAVER MM per il taglio dei pannelli a mezzo legno.
• 2 utensili CLIMAVER MTR per il taglio dei condotti secondo il Metodo del Tratto Retto.
• 1 valigetta per lo stoccaggio e il trasporto del комплектo.

Pertanto, anche se alcune denominazioni commerciali possono fare riferimento a un set di tre utensili, la configurazione ufficiale del riferimento KD25706 contiene cinque utensili da taglio: tre MM e due MTR.

Dati tecnici del set di utensili Saint-Gobain ISOVER KD25706

• Produttore: Saint-Gobain ISOVER Ibérica.
• Marca: ISOVER.
• Sistema: CLIMAVER.
• Riferimento: KD25706.
• Denominazione ufficiale: Set Utensili CLIMAVER.
• Formato di fornitura: cassetta porta utensili / valigetta.
• Utensili MM: 3.
• Utensili MTR: 2.
• Numero totale di utensili: 5.
• Tipo di taglio MM: mezzo legno.
• Tipi di taglio MTR: perpendicolare e 22,5°.
• Dimensioni di presentazione: 485 x 375 x 130 mm.
• Peso approssimativo: 4,30 kg.
• Unità di fornitura: 1 cassetta porta utensili.

Utensili professionali per l'installazione di CLIMAVER

Il set di utensili CLIMAVER KD25706 riunisce in un'unica valigetta gli utensili necessari per eseguire sia i tagli a mezzo legno sia i principali tagli impiegati nel Metodo del Tratto Retto. Ciò consente all'installatore di lavorare con un insieme specificamente sviluppato per le procedure di fabbricazione dei condotti definite da Saint-Gobain ISOVER.

La combinazione di tre utensili MM e due utensili MTR rende questa valigetta un complemento specializzato per i professionisti che fabbricano e installano condotti CLIMAVER e necessitano di eseguire tagli ripetitivi in modo adattato al sistema costruttivo del produttore.
