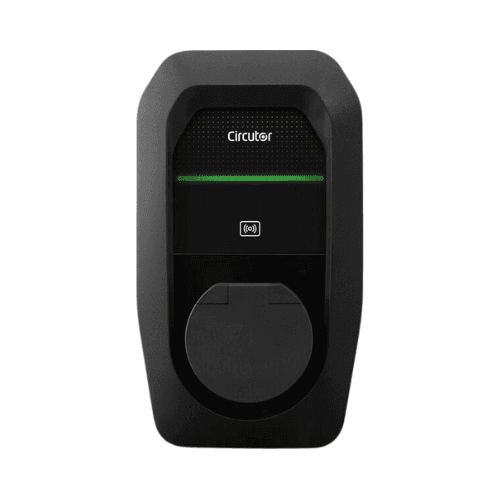

Caricabatterie auto elettrica trifase con WiFi 22 kW Circutor eHome 5 T2C32 Cavo Tipo 2 Nero

Il caricatore per auto elettrica Circutor eHome 5 T2C32 TRI N, riferimento V25560, è una stazione di ricarica da parete trifase progettata appositamente per garage privati e contesti residenziali. Offre una potenza massima di ricarica di 22 kW a 400 V e 32 A, integra un cavo Tipo 2 da 5 metri e dispone di connettività WiFi ed Ethernet per gestire e monitorare la ricarica in modo intelligente.

La gamma eHome 5 è orientata alla gestione efficiente dell’energia domestica, consentendo di integrare la ricarica del veicolo con impianti fotovoltaici, programmare gli orari e regolare la potenza utilizzata in base alla disponibilità energetica dell’abitazione quando viene installato il contatore compatibile. Integra inoltre identificazione RFID, indicatore LED di stato e protezione contro correnti residue continue da 6 mA.

Caricatore trifase fino a 22 kW

Il Circutor V25560 è progettato per installazioni elettriche trifase 3P + N + PE e funziona con una tensione nominale di 400 V CA ±10 %.

La sua corrente massima di ricarica è di 32 A, consentendo di raggiungere una potenza fino a 22 kW quando sia l’impianto elettrico sia il caricatore di bordo del veicolo supportano tale potenza.

La potenza effettiva ricevuta dall’auto sarà sempre limitata dal valore più basso tra la capacità del punto di ricarica, l’impianto elettrico disponibile e la potenza massima accettata dal caricatore interno del veicolo stesso.

Cavo Tipo 2 integrato da 5 metri

Questa versione eHome 5 T2C32 TRI N integra un cavo di ricarica Tipo 2 lungo 5 metri. L’utente può collegare direttamente il caricatore al veicolo senza dover utilizzare un cavo di ricarica separato.

Il connettore Tipo 2 è lo standard comunemente utilizzato nei veicoli elettrici commercializzati in Europa per la ricarica in corrente alternata.

L’apparecchiatura effettua la ricarica in Modo 3 e dispone di una sola uscita per la ricarica di un veicolo.

WiFi ed Ethernet per il controllo connesso

Il Circutor eHome 5 dispone di comunicazione WiFi ed Ethernet, consentendo di collegare il caricatore alla rete domestica e accedere alle sue funzioni di configurazione, gestione e supervisione.

Tramite la APP eHome 5 è possibile gestire le sessioni di ricarica, monitorare lo stato del caricatore, consultare informazioni in tempo reale e accedere allo storico delle ricariche.

L’applicazione è collegata alla piattaforma di gestione cloud di Circutor e consente di amministrare in modo semplice le principali funzioni legate ai consumi e alla ricarica del veicolo elettrico.

Programmazione della ricarica

La piattaforma eHome 5 consente di programmare gli orari di ricarica, una funzione particolarmente utile per sfruttare fasce tariffarie elettriche più convenienti o adattare il funzionamento del caricatore alle abitudini di utilizzo del veicolo.

Oltre alle ricariche programmate, l’utente può avviare una ricarica immediata quando necessario.

Integrazione con impianti fotovoltaici

Una delle principali caratteristiche della gamma eHome 5 è la sua capacità di integrarsi con impianti solari fotovoltaici.

Tramite il contatore compatibile per la regolazione dinamica dei consumi e l’integrazione solare, disponibile come accessorio, il sistema può conoscere sia l’energia consumata nell’abitazione sia la produzione fotovoltaica disponibile e regolare la potenza destinata al veicolo.

Circutor prevede tre modalità principali di funzionamento per impianti con generazione solare:

• Just Green: utilizza esclusivamente gli eccessi di energia solare disponibili per ricaricare il veicolo.
• Smart Mix: combina energia fotovoltaica ed energia proveniente dalla rete, privilegiando lo sfruttamento degli eccessi solari.
• Boost: privilegia la massima potenza di ricarica disponibile per accelerare la ricarica quando necessario.

Regolazione dinamica della potenza

Con il contatore energetico compatibile installato, l’eHome 5 può effettuare una regolazione dinamica della domanda. Il sistema regola automaticamente la potenza destinata al veicolo in funzione del consumo istantaneo dell’abitazione.

Questa funzione consente di evitare che la somma dei consumi domestici e della ricarica del veicolo superi la potenza disponibile nell’impianto, ottimizzando la distribuzione dell’energia.

Quando il consumo dell’abitazione diminuisce, il caricatore può disporre di una maggiore potenza per il veicolo; quando aumenta la domanda domestica, può ridurre automaticamente la potenza di ricarica.

Bilancio netto orario

La piattaforma contempla anche la funzione di bilancio netto orario negli impianti fotovoltaici compatibili.

Questa funzione consente di gestire l’energia solare in eccesso tenendo conto del bilancio energetico all’interno della fascia oraria, favorendo un maggiore sfruttamento della produzione fotovoltaica disponibile per la mobilità elettrica.

Identificazione tramite RFID

Il Circutor eHome 5 integra un lettore RFID per l’identificazione e l’autenticazione degli utenti.

Questa funzione è particolarmente pratica quando il caricatore è installato in un garage condominiale o in una posizione in cui sia necessario evitare l’uso non autorizzato del punto di ricarica.

Il lettore è compatibile con le tecnologie ISO/IEC 14443 A/B, FeliCa e ISO/IEC 15693. L’applicazione consente di gestire le tessere RFID e configurare la modalità di accesso al caricatore.

Funzionamento anche senza connessione Internet

L’identificazione RFID consente di controllare l’accesso al caricatore anche in luoghi in cui non è presente una connessione Internet o la copertura WiFi è limitata.

Questa possibilità rende l’eHome 5 una soluzione adatta sia per garage privati individuali sia per determinati posti auto condominiali.

Protezione integrata da 6 mA CC

Il caricatore integra il rilevamento di corrente residua continua da 6 mA CC, offrendo una protezione specifica associata al processo di ricarica del veicolo elettrico.

Circutor indica che, aggiungendo il quadro o le protezioni corrispondenti all’impianto, il sistema può essere completato con protezione differenziale Tipo A, magnetotermica e protezione contro sovratensioni permanenti e transitorie.

La selezione e l’installazione delle protezioni elettriche necessarie devono essere effettuate in conformità alle istruzioni di Circutor e alla normativa vigente applicabile agli impianti di ricarica per veicoli elettrici.

Indicatore LED di stato

Il frontale integra un indicatore LED che consente di verificare visivamente lo stato dell’apparecchiatura e del processo di ricarica.

Questa segnalazione facilita l’utente nell’identificare rapidamente se il caricatore è disponibile, sta effettuando una ricarica o presenta uno stato che richiede attenzione.

Adatto per interni ed esterni protetti

Il Circutor eHome 5 V25560 ha un grado di protezione IP55 contro l’ingresso di polvere e acqua.

Presenta inoltre una resistenza meccanica IK10, offrendo un’elevata protezione contro gli urti esterni.

Il suo intervallo di temperatura di funzionamento è compreso tra -30 e +50 °C, mentre la temperatura di stoccaggio ammessa va da -40 a +60 °C.

L’umidità relativa ammessa è compresa tra il 5 % e il 95 % senza condensa.

Involucro autoestinguente

La scocca è realizzata in plastica ABS-PC V0 autoestinguente, combinando resistenza meccanica e un formato compatto per installazione a parete.

Il caricatore si fissa alla parete mediante un sistema di ancoraggio in tre punti.

Formato compatto

Il Circutor eHome 5 presenta dimensioni di soli 180 mm di larghezza, 315 mm di altezza e 115 mm di profondità.

Le dimensioni ridotte facilitano l’installazione in posti auto, pareti laterali e altri spazi in cui si desidera disporre di un caricatore connesso senza occupare una grande superficie.

Il peso netto indicato da Circutor nella scheda prodotto è di circa 3,2 kg.

Compatibile con veicoli elettrici con connessione Tipo 2

L’eHome 5 è progettato per ricaricare veicoli elettrici compatibili con Modo 3 e connettore Tipo 2.

Ciò consente di utilizzarlo con un’ampia varietà di auto elettriche e ibride plug-in commercializzate nel mercato europeo, purché dispongano di un ingresso compatibile.

Gestione di fino a due eHome 5 in un’abitazione

La piattaforma eHome 5 consente di installare, configurare e gestire fino a due caricabatterie eHome 5 all’interno della stessa abitazione.

Questa possibilità è particolarmente interessante per famiglie con due veicoli elettrici o per installazioni in cui si prevede di ampliare successivamente il numero di punti di ricarica.

Caratteristiche tecniche del Circutor V25560

• Marca: Circutor.
• Gamma: eHome 5.
• Modello: eHome 5 T2C32 TRI N.
• Riferimento: V25560.
• Tipo: caricatore da parete per veicolo elettrico.
• Applicazione: ricarica domestica e parcheggi privati.
• Tipo di rete: trifase.
• Configurazione elettrica: 3P + N + PE.
• Tensione nominale: 400 V CA ±10 %.
• Frequenza: 50/60 Hz.
• Corrente di ingresso: 32 A.
• Corrente massima di uscita: 32 A.
• Potenza massima: 22 kW.
• Modo di ricarica: Modo 3.
• Numero di punti di ricarica: 1.
• Tipo di connessione al veicolo: cavo Tipo 2.
• Lunghezza del cavo: 5 m.
• WiFi: sì.
• Ethernet: sì.
• APP di gestione: sì, eHome 5.
• Lettore RFID: sì.
• Indicatore LED: sì.
• Protezione differenziale CC integrata: rilevamento di 6 mA CC.
• Gestione dinamica della potenza: disponibile tramite contatore compatibile.
• Integrazione fotovoltaica: disponibile tramite contatore compatibile.
• Modalità Just Green: sì, con configurazione solare compatibile.
• Modalità Smart Mix: sì, con configurazione solare compatibile.
• Modalità Boost: sì.
• Programmazione oraria: sì.
• Bilancio netto orario: compatibile.
• Grado di protezione: IP55.
• Resistenza agli urti: IK10.
• Temperatura di funzionamento: -30 a +50 °C.
• Temperatura di stoccaggio: -40 a +60 °C.
• Umidità relativa: 5-95 %, senza condensa.
• Materiale dell’involucro: plastica ABS-PC V0 autoestinguente.
• Montaggio: a parete.
• Fissaggio: ancoraggio a parete mediante 3 punti.
• Dimensioni: 180 x 315 x 115 mm.
• Peso netto: circa 3,2 kg.
• Finitura: nero.
• EAN: 8433059405649.

Normative e standard

Circutor dichiara per l’eHome 5 V25560 la conformità a diverse norme e direttive relative ai sistemi di ricarica e alla sicurezza elettrica.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direttiva 2014/35/UE.
• Direttiva 2014/53/UE.
• Direttiva 2014/30/UE.
• RoHS 2011/65/UE.

Caricatore Circutor eHome 5 per abitazione ed energia solare

Il Circutor eHome 5 T2C32 TRI N V25560 combina una potenza massima di 22 kW con connettività WiFi ed Ethernet, identificazione RFID, programmazione oraria e possibilità avanzate di gestione energetica.

La sua compatibilità con l’integrazione fotovoltaica e la regolazione dinamica della potenza consente di adattare la ricarica del veicolo all’energia disponibile nell’abitazione, mentre le modalità Just Green, Smart Mix e Boost permettono di privilegiare gli eccessi solari, combinare energia solare e rete oppure utilizzare tutta la potenza disponibile in base alle esigenze del momento.

Con cavo Tipo 2 da 5 metri, protezione IP55 e IK10 e un formato da parete compatto, è una soluzione particolarmente indicata per utenti che dispongono di un impianto trifase e cercano un caricatore domestico Circutor fino a 22 kW con funzioni intelligenti e connettività.
