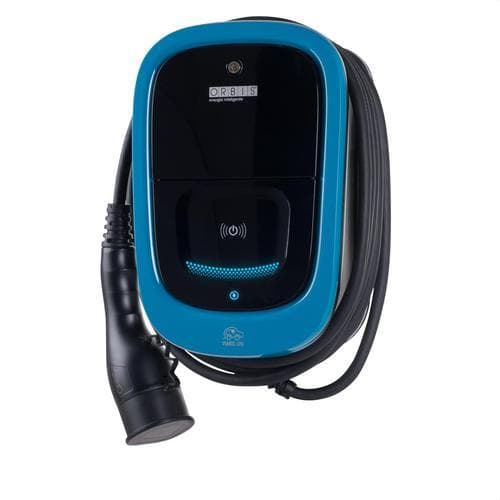

Caricabatterie auto elettrica monofase VIARIS UNI+ 7,4KW con cavo di 5 metri

Il caricatore Orbis VIARIS UNI+ OB94U120HA1 è una stazione intelligente di ricarica per auto elettriche e ibride plug-in, progettata per installazioni monofase da 230 V. Offre una potenza massima di 7,4 kW a 32 A e integra un cavo fisso da 5 metri con connettore Tipo 2, consentendo la ricarica in Modo 3 in modo comodo sia in abitazioni che in garage condominiali, uffici e altri ambienti privati.

Questa configurazione include comunicazione WiFi, lettore RFID/NFC, sensore tattile di attivazione, modulatore di potenza di carica e rilevatore di corrente residua continua RDC-DD. Inoltre, il VIARIS UNI+ dispone di un vano ispezionabile con guida DIN da 8 moduli per ospitare protezioni elettriche e altri elementi compatibili, accessibile tramite una porta con serratura.

Ricarica monofase fino a 7,4 kW

L'Orbis VIARIS UNI+ OB94U120HA1 funziona con alimentazione monofase da 230 V CA ±10% e fornisce fino a 7,4 kW di potenza con una corrente massima di 32 A. È particolarmente indicato per installazioni domestiche e private che cercano di ridurre i tempi di ricarica rispetto a una presa convenzionale.

La potenza effettiva di ricarica dipenderà dall'impianto elettrico disponibile, dalla configurazione del caricatore e dalla potenza massima in corrente alternata supportata dal veicolo.

Cavo Tipo 2 da 5 metri

Questo modello incorpora un cavo fisso da 5 metri dotato di connettore Tipo 2 conforme a EN 62196-2. La ricarica avviene in Modo 3 secondo EN 61851-1, garantendo la comunicazione tra il caricatore e il veicolo durante la sessione.

Grazie al cavo integrato, non è necessario utilizzare un cavo portatile indipendente a ogni ricarica, facilitando l'uso quotidiano in garage privati o condominiali.

Modulatore intelligente di potenza

Il VIARIS UNI+ incorpora la modulazione della potenza di carica per adattare l'energia destinata al veicolo alle condizioni dell'impianto. Il sistema è progettato per sfruttare la potenza disponibile senza superare il limite stabilito, tenendo conto del consumo degli altri dispositivi elettrici.

Questa gestione consente di ottimizzare la ricarica e ridurre il rischio di superare la potenza disponibile quando coincidono diversi consumi elettrici nell'abitazione o nell'impianto.

Controllo tramite WiFi e App e-VIARIS

Il modello OB94U120HA1 integra comunicazione WiFi 802.11 b/g/n. Tramite l'applicazione e-VIARIS di Orbis è possibile configurare e gestire il caricatore, controllare le sessioni e accedere alle informazioni relative ai consumi energetici.

Il sistema consente di utilizzare la programmazione oraria per spostare la ricarica in determinate fasce della giornata, una funzione particolarmente utile per sfruttare tariffe elettriche con prezzi diversi in base all'orario.

La gamma supporta inoltre i protocolli di comunicazione MQTT, HTTP e OCPP 1.6 per l'integrazione in piattaforme di gestione compatibili.

Identificazione tramite RFID/NFC

Il caricatore integra un lettore RFID/NFC da 13,56 MHz per identificare gli utenti e autorizzare l'avvio della ricarica. È compatibile con i protocolli ISO/IEC 14443A, 14443B, ISO/IEC 15693 e Felica.

Questa funzione è particolarmente pratica in garage condominiali, aziende e altri spazi in cui si desidera limitare l'accesso al punto di ricarica agli utenti autorizzati. Dispone anche di un sensore tattile per attivare o disattivare la ricarica.

Rilevatore RDC-DD integrato

Il VIARIS UNI+ include di serie un dispositivo RDC-DD per il rilevamento della corrente differenziale continua conforme a IEC 62955. Questo sistema monitora eventuali componenti di corrente residua continua associate alla ricarica del veicolo elettrico.

La configurazione esatta OB94U120HA1 corrisponde alla versione con RDC-DD integrato. Le versioni della gamma che incorporano inoltre protezioni magnetotermiche, differenziale tipo A o protezioni complete contro le sovratensioni dispongono di codici prodotto diversi.

Guida DIN da 8 moduli integrata

Una delle caratteristiche distintive del VIARIS UNI+ è il suo vano inferiore ispezionabile, che integra una guida DIN con spazio per fino a 8 moduli. Questo spazio consente di alloggiare protezioni elettriche ed elementi di misura compatibili all'interno del caricatore stesso, semplificando e ordinando l'installazione.

Il vano dispone di chiusura con chiave, facilitando l'accesso all'installatore e prevenendo manomissioni non autorizzate.

Compatibile con la ricarica solare

Il caricatore è compatibile con il sistema VIARIS SOLAR di Orbis per impianti con generazione fotovoltaica. Tramite i componenti corrispondenti può essere integrato in una strategia di ricarica che sfrutti l'energia prodotta dai pannelli solari.

VIARIS UNI+ dispone anche della funzione multidispositivo per gestire la potenza tra più caricatori collegati alla stessa linea. Tramite il sistema SPL-ORBIS, il produttore prevede installazioni con modulazione di potenza fino a 249 punti di ricarica.

Progettato per installazioni interne ed esterne

Il contenitore è realizzato in policarbonato ad alta resistenza e presenta un grado di protezione IP54 contro polvere e acqua, insieme a una resistenza meccanica IK10 contro gli urti.

Il connettore del cavo presenta protezione IP44 quando è collegato al veicolo e IP54 quando è protetto dal suo cappuccio. L'intervallo di temperatura di funzionamento del caricatore è compreso tra -30 e 50 °C.

Formato compatto per montaggio a parete

Il VIARIS UNI+ è progettato per l'installazione in superficie a parete. Le sue dimensioni esterne sono 332 x 224 x 150 mm e il suo peso è di circa 4 kg, a seconda della configurazione.

L'apparecchiatura utilizza morsetti di connessione su guida DIN e accetta conduttori fino a 16 mm², con una coppia di serraggio specificata tra 2 e 4 Nm.

Caratteristiche tecniche dell'Orbis VIARIS UNI+ OB94U120HA1

• Marca: Orbis.
• Riferimento: OB94U120HA1.
• Gamma: VIARIS UNI+.
• Tipo: caricatore intelligente per veicolo elettrico.
• Impianto elettrico: monofase.
• Potenza massima: 7,4 kW.
• Corrente massima: 32 A.
• Alimentazione: 230 V CA ±10%.
• Frequenza: 50 Hz.
• Modalità di ricarica: Modo 3 secondo EN 61851-1.
• Connettore: Tipo 2 secondo EN 62196-2.
• Tipo di uscita: cavo fisso.
• Lunghezza del cavo: 5 m.
• Comunicazione: WiFi 802.11 b/g/n.
• Applicazione: e-VIARIS.
• Protocolli di comunicazione: MQTT, OCPP 1.6 e HTTP.
• Modulatore di carica: sì.
• Programmazione oraria: sì.
• Lettore RFID/NFC: sì, 13,56 MHz.
• Sensore tattile di attivazione/disattivazione: sì.
• Rilevatore di corrente residua continua: RDC-DD secondo IEC 62955.
• Protezioni magnetotermica e differenziale integrate in questo riferimento: no; corrispondono ad altre configurazioni della gamma.
• Guida DIN interna: 8 moduli.
• Chiusura del vano: con chiave.
• Compatibilità con VIARIS SOLAR: sì.
• Funzione multidispositivo: sì.
• Compatibilità SPL-ORBIS: fino a 249 caricatori in sistemi compatibili.
• Materiale del contenitore: policarbonato ad alta resistenza.
• Grado di protezione del caricatore: IP54.
• Resistenza agli urti: IK10.
• Protezione del connettore collegato: IP44.
• Protezione del connettore con cappuccio: IP54.
• Classe di protezione: Classe II.
• Consumo proprio in standby: 4 W.
• Consumo proprio durante la ricarica: 7 W.
• Temperatura di funzionamento: -30 a 50 °C.
• Umidità massima di funzionamento: 95%.
• Sezione massima del conduttore: 16 mm².
• Montaggio: in superficie a parete.
• Dimensioni: 332 x 224 x 150 mm.
• Peso: circa 4 kg a seconda della configurazione.
• EAN: 8426709125059.

Ricarica intelligente per abitazione, garage condominiale o azienda

L'Orbis VIARIS UNI+ OB94U120HA1 combina 7,4 kW di potenza, cavo Tipo 2 da 5 metri e gestione intelligente in un caricatore pronto per l'uso quotidiano. La connettività WiFi, il controllo tramite e-VIARIS, l'identificazione RFID e la programmazione oraria offrono comodità sia nelle installazioni private che condivise.

Il suo modulatore di carica, la compatibilità con VIARIS SOLAR e SPL-ORBIS e la guida DIN da 8 moduli offrono inoltre un'elevata flessibilità per adattare il punto di ricarica a diverse esigenze presenti e future.

Importante: il riferimento OB94U120HA1 incorpora di serie il rilevatore RDC-DD, ma non corrisponde alle versioni con protezioni magnetotermiche e differenziali complete integrate. Le protezioni richieste per l'installazione devono essere selezionate e installate in conformità con la ITC-BT-52, le istruzioni di Orbis e la normativa vigente.
