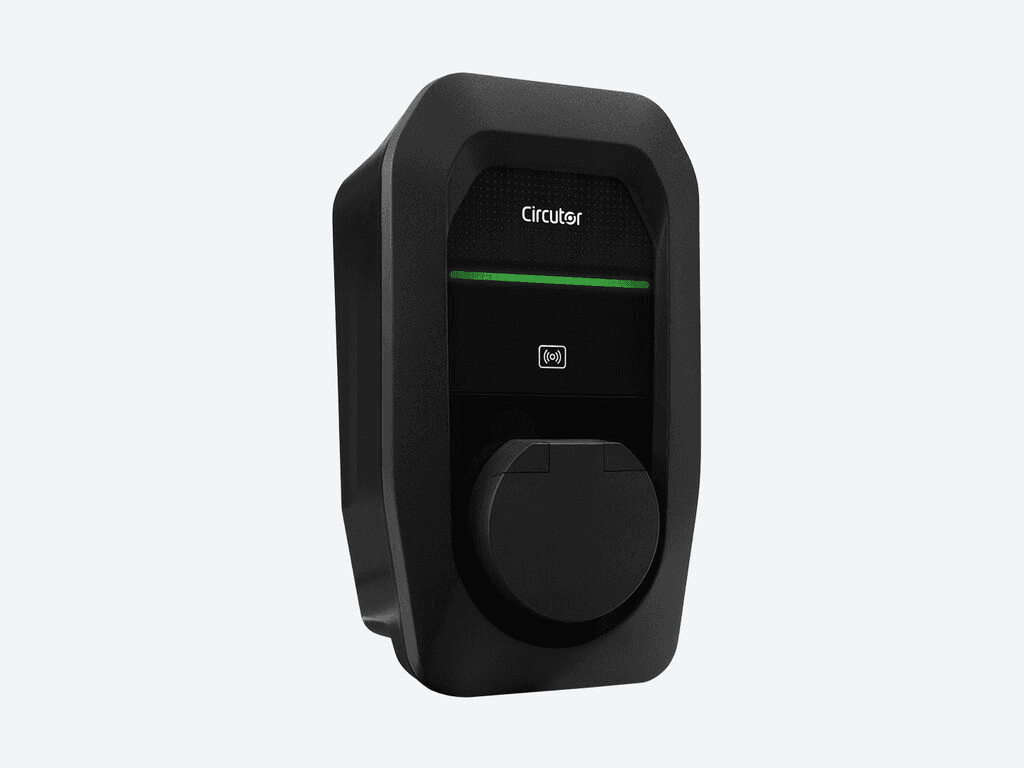

Caricabatterie auto elettrica trifase 22 kW Circutor eHome 5 T2S32 TRI N

Il caricatore per auto elettrica Circutor eHome 5 T2S32 TRI N, riferimento V25540, è una stazione di ricarica da parete trifase progettata principalmente per garage privati e contesti residenziali. Offre una potenza massima di 22 kW a 400 V e 32 A ed è dotato di una presa Tipo 2, consentendo di utilizzare il cavo di ricarica compatibile con ciascun veicolo. Inoltre, integra connettività WiFi ed Ethernet, lettore RFID, indicatore LED e rilevamento di corrente residua continua da 6 mA.

La gamma eHome 5 è sviluppata per offrire una gestione intelligente dell'energia domestica. Tramite gli accessori di misurazione compatibili può adattare automaticamente la potenza destinata al veicolo in base ai consumi dell'abitazione e integrarsi con impianti fotovoltaici per sfruttare la produzione solare. La sua applicazione consente inoltre di gestire, programmare e monitorare le sessioni di ricarica da dispositivi compatibili.

Caricatore trifase fino a 22 kW

Il Circutor V25540 è progettato per un'installazione elettrica trifase 3P + N + PE e funziona a una tensione nominale di 400 V CA ±10 %, con frequenza di 50/60 Hz.

L'intensità massima è di 32 A, consentendo di erogare fino a 22 kW di potenza. Questa capacità permette di sfruttare installazioni trifase con elevata potenza disponibile e ridurre i tempi di ricarica rispetto a punti di potenza inferiore, sempre che il veicolo sia in grado di accettare 22 kW in corrente alternata.

La potenza reale di ricarica sarà limitata dal valore più basso tra la potenza configurata nel caricatore, la capacità disponibile dell'impianto elettrico e la potenza massima accettata dal caricatore di bordo del veicolo.

Presa Tipo 2

Il riferimento V25540 incorpora una presa di connessione Tipo 2 e non un cavo fisso. Per effettuare la ricarica è necessario utilizzare un cavo Tipo 2 compatibile tra il punto di ricarica e il veicolo.

Questa configurazione offre flessibilità all'utente, poiché consente di riporre il cavo di ricarica quando non viene utilizzato e sostituirlo indipendentemente dal caricatore, se necessario.

Il Tipo 2 è lo standard ampiamente utilizzato in Europa per la ricarica dei veicoli elettrici in corrente alternata.

Ricarica in Modo 3

Il Circutor eHome 5 effettua la ricarica in Modo 3, mediante comunicazione tra il punto di ricarica e il veicolo per controllare correttamente il processo di ricarica.

Dispone di una presa di ricarica ed è progettato per ricaricare un veicolo elettrico o ibrido plug-in compatibile con connessione Tipo 2.

Connettività WiFi ed Ethernet

eHome 5 integra di serie WiFi ed Ethernet, consentendo il collegamento alla rete per accedere alle sue funzioni avanzate di configurazione, supervisione e controllo.

La connettività facilita la gestione remota della ricarica e l'integrazione del caricatore all'interno di un impianto domestico intelligente.

Controllo tramite l'APP eHome 5

Circutor dispone di una app specifica per eHome 5 che consente di autenticare gli utenti, gestire e monitorare le sessioni di ricarica.

Dall'app è possibile consultare informazioni sullo stato di carica, accedere alla cronologia delle sessioni, selezionare le modalità di funzionamento ed effettuare diverse regolazioni del caricatore.

Consente inoltre di programmare la ricarica, facilitando lo sfruttamento delle fasce orarie con tariffe elettriche più vantaggiose o dei periodi in cui è presente una maggiore produzione fotovoltaica.

Gestione intelligente della potenza disponibile

Tramite l'installazione del contatore compatibile per la regolazione dinamica dei consumi, disponibile come accessorio, eHome 5 può adattare automaticamente la potenza destinata all'auto elettrica in funzione del consumo istantaneo dell'abitazione.

Questa funzione di bilanciamento energetico è progettata per ridurre il rischio di superare la potenza disponibile quando funzionano contemporaneamente altri elettrodomestici o apparecchi elettrici.

Quando il consumo dell'abitazione diminuisce, il caricatore può aumentare la potenza disponibile per il veicolo; se la domanda domestica aumenta, può ridurre automaticamente la potenza destinata alla ricarica.

Integrazione con impianti fotovoltaici

Il Circutor eHome 5 può integrarsi con un impianto solare fotovoltaico tramite gli elementi di misura compatibili.

Circutor prevede tre modalità di gestione energetica:

• Just Green: utilizza esclusivamente gli eccedenti di produzione fotovoltaica disponibili per effettuare la ricarica.
• Smart Mix: combina gli eccedenti solari con energia proveniente dalla rete, dando priorità alla produzione fotovoltaica.
• Boost: utilizza la massima potenza disponibile per privilegiare la velocità di ricarica.

Queste modalità consentono di adattare il processo di ricarica a diverse priorità, dal massimizzare l'autoconsumo solare al disporre della massima potenza quando è necessario ricaricare il veicolo in meno tempo.

Compatibile con qualsiasi inverter fotovoltaico

Circutor specifica che la gestione fotovoltaica di eHome 5 è compatibile con qualsiasi inverter, poiché il sistema gestisce l'energia tramite la misurazione dei flussi elettrici dell'impianto.

Ciò ne facilita l'utilizzo sia in impianti fotovoltaici esistenti sia in nuovi progetti di autoconsumo.

Bilancio netto e programmazione energetica

La piattaforma eHome 5 prevede funzioni di bilancio energetico e bilancio netto, oltre alla programmazione in base agli orari e alla disponibilità di energia solare.

Queste prestazioni consentono di coordinare meglio la ricarica del veicolo con il funzionamento generale dell'abitazione e con la produzione dell'impianto fotovoltaico.

Lettore RFID integrato

Il caricatore incorpora un lettore RFID che consente di identificare e autorizzare gli utenti prima di avviare determinate sessioni di ricarica.

Questa funzione è particolarmente pratica in parcheggi condominiali, garage condivisi o in luoghi in cui sia necessario impedire l'uso non autorizzato del caricatore.

Circutor indica compatibilità RFID con:

• ISO/IEC 14443 A/B.
• FeliCa.
• ISO/IEC 15693.

L'autorizzazione RFID può essere utilizzata anche in luoghi in cui il caricatore non dispone temporaneamente di accesso a Internet.

Modalità di accesso configurabili

eHome 5 consente di adattare l'autorizzazione della ricarica al tipo di installazione. In configurazioni ristrette, una sessione può essere avviata tramite una tessera RFID precedentemente registrata o dall'applicazione.

Questa funzionalità offre un maggiore controllo quando il punto di ricarica viene installato in spazi privati o semi-pubblici con accesso di diversi utenti.

Protezione da corrente residua di 6 mA CC

Il Circutor V25540 incorpora il rilevamento di corrente residua continua da 6 mA CC, una protezione specificamente legata alla ricarica dei veicoli elettrici.

Circutor indica che il sistema di protezione dell'impianto può essere completato con un quadro adeguato per fornire protezione differenziale Tipo A, protezione magnetotermica e protezione contro sovratensioni permanenti e transitorie.

Le protezioni necessarie devono essere definite durante la progettazione e l'installazione in conformità alla normativa vigente e alle istruzioni tecniche del produttore.

Indicatore LED di stato

La parte frontale del caricatore incorpora un indicatore LED che informa visivamente sullo stato di funzionamento e sul processo di ricarica.

Questa segnalazione facilita la verifica rapida se il caricatore è disponibile, autorizzato, collegato al veicolo o sta effettuando una sessione di ricarica.

Protezione IP55 e IK10

Il Circutor eHome 5 V25540 dispone di un grado di protezione IP55 contro polvere e acqua e di una resistenza meccanica IK10 contro gli urti.

Queste caratteristiche offrono un'elevata protezione dell'involucro per le condizioni di installazione previste, rispettando sempre le istruzioni di montaggio del produttore.

Ampio intervallo di temperatura di funzionamento

Il caricatore è progettato per funzionare a temperature ambiente comprese tra -30 e +50 °C.

L'intervallo di stoccaggio specificato è di -40 a +60 °C, mentre l'umidità relativa consentita è compresa tra il 5 % e il 95 % senza condensa.

Involucro autoestinguente

L'involucro è realizzato in plastica ABS-PC V0 autoestinguente, materiale selezionato per offrire resistenza e sicurezza in un apparecchio elettrico destinato a installazione fissa.

Questo riferimento presenta una finitura nera.

Design da parete compatto

eHome 5 ha dimensioni di soli 180 mm di larghezza, 315 mm di altezza e 115 mm di profondità.

Il suo formato compatto facilita l'installazione su pareti di garage privati, posti auto condominiali e altri spazi destinati alla ricarica di veicoli elettrici.

Il fissaggio avviene mediante montaggio a parete con ancoraggio in tre punti. Circutor indica un peso netto di circa 3,2 kg nella scheda attuale del prodotto.

Gestione di fino a due caricabatterie eHome 5

L'ecosistema eHome 5 consente di installare, configurare e gestire fino a due dispositivi contemporaneamente nella stessa abitazione, comprese le installazioni con integrazione fotovoltaica.

Questa possibilità è interessante per le abitazioni che dispongono di due veicoli elettrici o in cui si desidera predisporre l'impianto per una futura espansione.

Protocollo OCPP 1.6J

La documentazione di Circutor per la gamma eHome 5 specifica la compatibilità con il protocollo di comunicazione OCPP 1.6J, ampliando le possibilità di comunicazione e gestione del punto di ricarica.

Caratteristiche tecniche del Circutor V25540

• Marca: Circutor.
• Gamma: eHome 5.
• Modello: eHome 5 T2S32 TRI N.
• Riferimento: V25540.
• Tipo: caricatore da parete per veicolo elettrico.
• Applicazione principale: ricarica domestica e parcheggi privati.
• Tipo di rete: trifase.
• Configurazione: 3P + N + PE.
• Tensione nominale: 400 V CA ±10 %.
• Frequenza: 50/60 Hz.
• Corrente di ingresso: 32 A.
• Corrente massima di uscita: 32 A.
• Potenza massima: 22 kW.
• Modo di ricarica: Modo 3.
• Numero di prese: 1.
• Tipo di connettore: presa Tipo 2.
• Cavo di ricarica fisso: no.
• WiFi: sì.
• Ethernet: sì.
• APP di gestione: eHome 5.
• Lettore RFID: sì.
• Indicatore LED: sì.
• Protezione differenziale CC integrata: rilevamento di 6 mA CC.
• Gestione dinamica della potenza: disponibile tramite contatore compatibile.
• Integrazione fotovoltaica: disponibile tramite contatore compatibile.
• Compatibile con qualsiasi inverter fotovoltaico: sì.
• Modalità Just Green: sì, con gestione solare compatibile.
• Modalità Smart Mix: sì, con gestione solare compatibile.
• Modalità Boost: sì.
• Programmazione della ricarica: sì.
• Bilancio energetico: sì, con configurazione compatibile.
• Gestione di fino a 2 eHome 5: sì.
• Protocollo OCPP: OCPP 1.6J.
• Grado di protezione: IP55.
• Resistenza agli urti: IK10.
• Temperatura di funzionamento: -30 a +50 °C.
• Temperatura di stoccaggio: -40 a +60 °C.
• Umidità relativa: 5-95 %, senza condensa.
• Materiale dell'involucro: plastica ABS-PC V0 autoestinguente.
• Montaggio: a parete.
• Fissaggio: ancoraggio a parete mediante 3 punti.
• Dimensioni: 180 x 315 x 115 mm.
• Peso netto: circa 3,2 kg.
• Finitura: nera.

Norme e direttive

Circutor dichiara per questo riferimento la conformità a diverse norme e direttive applicabili alle apparecchiature di ricarica per veicoli elettrici:

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direttiva 2014/35/UE.
• Direttiva 2014/53/UE.
• Direttiva 2014/30/UE.
• RoHS 2011/65/UE.

Caricatore Circutor eHome 5 trifase con presa Tipo 2

Il Circutor eHome 5 T2S32 TRI N V25540 è una soluzione completa per utenti che dispongono di alimentazione trifase e cercano un punto di ricarica domestico fino a 22 kW con connettività e possibilità avanzate di gestione energetica.

La sua presa Tipo 2 consente di utilizzare un cavo di ricarica indipendente, mentre WiFi, Ethernet, lettore RFID e app eHome 5 facilitano il monitoraggio e il controllo delle sessioni. Con gli accessori di misura compatibili, inoltre, può adattare dinamicamente la potenza e sfruttare gli eccedenti di un impianto fotovoltaico tramite le modalità Just Green, Smart Mix e Boost.

Grazie al formato compatto, alla protezione IP55 e IK10, alla finitura nera e all'integrazione con sistemi domestici di gestione energetica, il Circutor V25540 è particolarmente indicato per la ricarica abituale di auto elettriche e ibride plug-in in abitazioni, garage privati e parcheggi condominiali.
