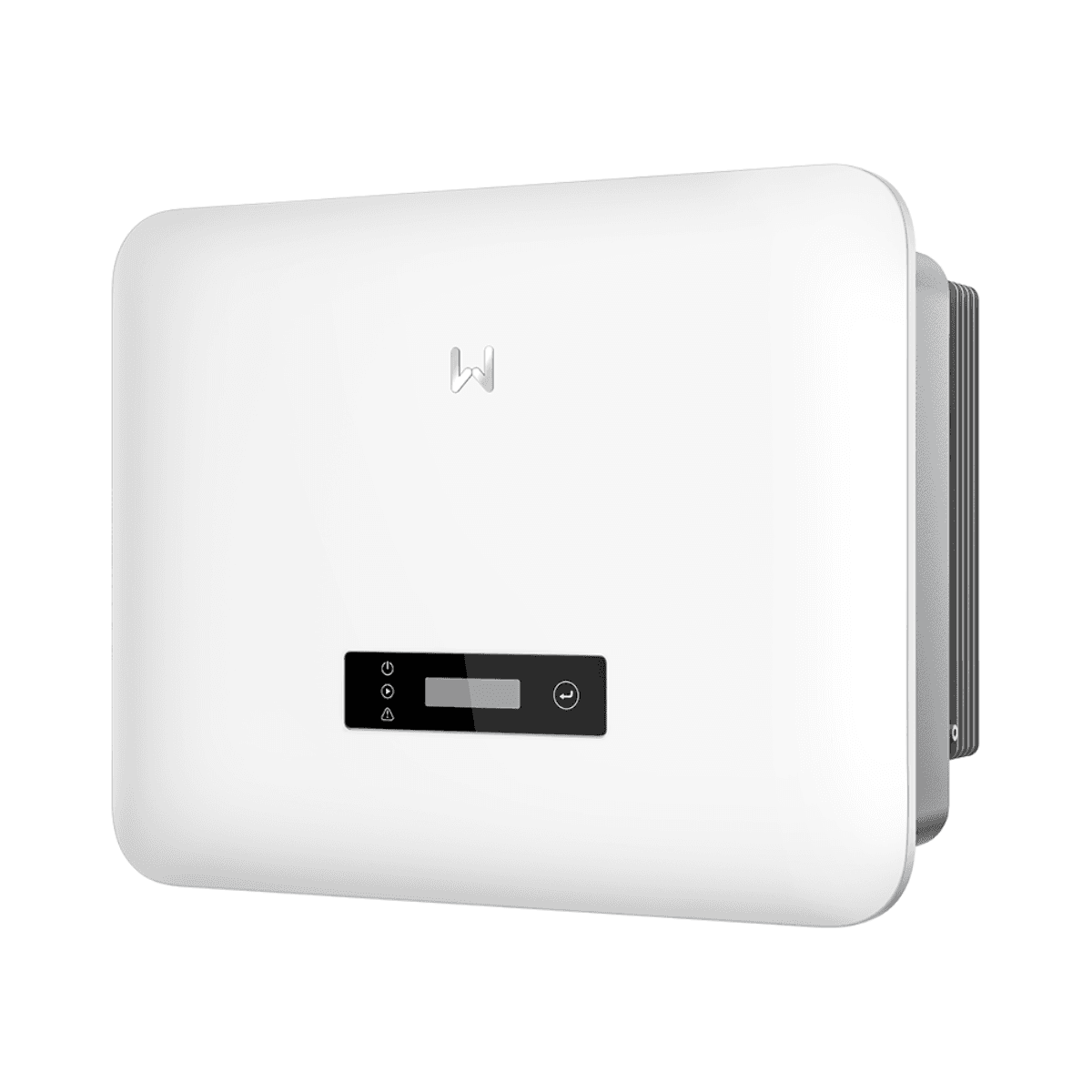

Inverter solare trifase da 15 kW GoodWe GW15K-SDT-30

Il inverter solare trifase GoodWe GW15K-SDT-30 della serie SDT G3 è progettato per impianti fotovoltaici residenziali e commerciali che richiedono elevata potenza, efficienza e facilità di integrazione. Offre una potenza nominale di uscita di 15 kilowatt, supporta fino a 22,5 kilowatt di potenza fotovoltaica in ingresso e dispone di 2 inseguitori MPPT indipendenti per ottimizzare la produzione dei pannelli solari.

Con un’efficienza massima del 98,5 per cento, protezione per esterni IP66 e raffreddamento a convezione naturale, il GoodWe SDT G3 garantisce un funzionamento efficiente e silenzioso. Il suo design compatto, l’ampio intervallo di tensione fotovoltaica e le diverse opzioni di comunicazione ne facilitano l’integrazione in sistemi solari trifase di autoconsumo connessi alla rete.

Inverter fotovoltaico trifase GoodWe SDT G3 da 15 kilowatt

Il codice GW15K-SDT-30 converte la corrente continua generata dai moduli fotovoltaici in corrente alternata trifase compatibile con la rete elettrica.

La sua potenza nominale di uscita è di 15 kilowatt, mentre la potenza attiva massima in corrente alternata raggiunge i 16,5 kilowatt. Questa capacità consente di sfruttare impianti fotovoltaici ad alta potenza mantenendo un formato compatto.

Fino a 22,5 kilowatt di potenza fotovoltaica in ingresso

L’inverter supporta una potenza massima di ingresso fotovoltaico di 22,5 kilowatt, equivalente a un rapporto di sovradimensionamento in corrente continua fino a 1,5 volte rispetto alla potenza nominale.

Questa possibilità offre maggiore flessibilità nella progettazione del campo fotovoltaico e consente di installare una potenza di moduli superiore alla potenza nominale di uscita dell’inverter, nel rispetto dei limiti elettrici stabiliti da GoodWe.

2 inseguitori MPPT indipendenti

Il GoodWe GW15K-SDT-30 dispone di 2 inseguitori del punto di massima potenza MPPT, con una stringa fotovoltaica per ciascun inseguitore.

I due MPPT consentono di gestire in modo indipendente due gruppi di moduli, facilitando installazioni con diverse orientazioni, inclinazioni o condizioni di irraggiamento.

• Numero di inseguitori MPPT: 2.
• Numero di stringhe per MPPT: 1.
• Corrente massima di ingresso per MPPT: 22 ampere.
• Corrente massima di cortocircuito per MPPT: 27,5 ampere.

Pronto per moduli fotovoltaici ad alta potenza

La corrente massima di ingresso di 22 ampere per MPPT consente di utilizzare l’inverter con moderni moduli solari ad alta corrente, purché le caratteristiche elettriche del campo fotovoltaico rientrino nei limiti stabiliti dal produttore.

Questa caratteristica facilita la progettazione di impianti con pannelli fotovoltaici di ultima generazione e contribuisce a offrire maggiore flessibilità nella selezione dei moduli.

Tensione massima di ingresso di 1.100 volt

L’inverter supporta una tensione massima di ingresso di 1.100 volt e funziona con una tensione nominale di ingresso di 600 volt.

L’intervallo di funzionamento degli inseguitori MPPT è compreso tra 140 e 1.000 volt, mentre l’intervallo MPPT per il funzionamento alla potenza nominale del modello da 15 kilowatt è compreso tra 480 e 850 volt.

• Tensione massima di ingresso: 1.100 volt.
• Tensione nominale di ingresso: 600 volt.
• Tensione di avviamento: 160 volt.
• Intervallo di funzionamento MPPT: tra 140 e 1.000 volt.
• Intervallo MPPT a potenza nominale: tra 480 e 850 volt.

Potenza nominale trifase di 15 kilowatt

Sul lato in corrente alternata, il GW15K-SDT-30 fornisce una potenza attiva nominale di 15 kilowatt e una potenza apparente nominale di 15 kilovoltampere.

La potenza attiva massima raggiunge i 16,5 kilowatt, mentre la corrente nominale di uscita è di 21,8 ampere e la corrente massima di uscita raggiunge i 25 ampere.

Compatibile con le reti trifase più diffuse

L’inverter supporta le principali tensioni utilizzate nelle reti trifase europee:

• 220/380 volt.
• 230/400 volt.
• 240/415 volt.

Può essere utilizzato in configurazioni 3L/N/PE o 3L/PE in base alle caratteristiche della rete e ai requisiti locali di installazione.

La frequenza nominale di rete può essere di 50 o 60 hertz.

Efficienza massima del 98,5 per cento

Il GoodWe GW15K-SDT-30 raggiunge un’efficienza massima del 98,5 per cento e un’efficienza europea del 98,2 per cento, riducendo le perdite durante la conversione dell’energia fotovoltaica in corrente alternata.

La sua topologia è senza isolamento tramite trasformatore, una configurazione comune negli inverter fotovoltaici moderni orientata a ottenere elevata efficienza e dimensioni ridotte.

Raffreddamento naturale e funzionamento silenzioso

Il modello da 15 kilowatt utilizza raffreddamento a convezione naturale, senza necessità di ventola per il normale funzionamento.

GoodWe specifica un’emissione acustica inferiore a 30 decibel, favorendone l’installazione in ambienti residenziali e commerciali dove si desidera ridurre il rumore di funzionamento.

Protezione IP66 per installazione interna ed esterna

L’inverter dispone di un grado di protezione IP66, offrendo un’elevata protezione contro l’ingresso di polvere e acqua entro le condizioni definite da questa classificazione.

Inoltre, GoodWe prevede una classe anticorrosione C4, garantendo resistenza in ambienti con una significativa esposizione alla corrosione.

Queste caratteristiche consentono di utilizzare l’inverter in installazioni interne o esterne, purché siano rispettati i requisiti di ubicazione e montaggio stabiliti dal produttore.

Ampio intervallo di temperatura di funzionamento

Il GW15K-SDT-30 è progettato per operare con temperature ambiente comprese tra -30 e 60 gradi Celsius.

La riduzione di potenza in funzione della temperatura inizia a partire da circa 45 gradi Celsius, a seconda delle reali condizioni di funzionamento.

• Temperatura di funzionamento: tra -30 e 60 gradi Celsius.
• Temperatura di stoccaggio: tra -40 e 70 gradi Celsius.
• Umidità relativa: tra 0 e 100 per cento.
• Altitudine massima di funzionamento: 4.000 metri.

Protezioni elettriche integrate

L’inverter integra diversi sistemi di protezione destinati a monitorare sia il campo fotovoltaico sia il collegamento alla rete elettrica.

• Monitoraggio della corrente delle stringhe fotovoltaiche.
• Rilevamento della resistenza di isolamento fotovoltaico.
• Monitoraggio della corrente residua.
• Protezione contro l’inversione di polarità in corrente continua.
• Protezione anti-islanding.
• Protezione contro sovracorrente in corrente alternata.
• Protezione contro cortocircuiti in corrente alternata.
• Protezione contro sovratensione in corrente alternata.
• Interruttore di corrente continua integrato.
• Spegnimento remoto integrato.

Protezione contro le sovratensioni

Il GoodWe GW15K-SDT-30 integra di serie protezione contro le sovratensioni di tipo III sia in corrente continua sia in corrente alternata.

GoodWe prevede inoltre la possibilità di configurare l’apparecchio con protezioni contro le sovratensioni di tipo II opzionali, a seconda della versione e della configurazione richiesta.

AFCI opzionale per il rilevamento degli archi

L’inverter può integrare opzionalmente protezione AFCI contro i guasti da arco elettrico sul lato in corrente continua.

Quando il sistema rileva le condizioni associate a un arco elettrico, l’inverter può arrestare il proprio funzionamento per contribuire a proteggere l’impianto fotovoltaico.

Funzioni opzionali per impianti avanzati

GoodWe prevede diverse opzioni aggiuntive per la serie SDT G3, tra cui:

• AFCI per il rilevamento dell’arco elettrico.
• Sistema di spegnimento rapido.
• Recupero PID.
• Alimentazione elettrica notturna.

La disponibilità di queste funzioni dipende dalla specifica versione dell’apparecchio e dagli accessori o dalle configurazioni selezionate.

Comunicazione e monitoraggio dell’impianto solare

L’inverter integra comunicazione RS485 e supporta diversi moduli di comunicazione per monitorare lo stato di funzionamento dell’impianto fotovoltaico.

A seconda della configurazione, può utilizzare la comunicazione tramite Wi-Fi, Ethernet, Bluetooth o 4G. Le opzioni specifiche dipendono dal modulo di comunicazione installato.

I protocolli compatibili includono Modbus RTU conforme a SunSpec e Modbus TCP.

Monitoraggio tramite app GoodWe

La connettività dell’inverter consente di consultare parametri di funzionamento e produzione tramite gli strumenti di monitoraggio compatibili di GoodWe.

La comunicazione Bluetooth consente la configurazione locale, mentre i moduli di comunicazione compatibili facilitano la connessione alle piattaforme di supervisione del produttore.

Compatibile con il monitoraggio dei consumi

Se abbinato a un contatore intelligente GoodWe compatibile, l’impianto può includere funzioni aggiuntive come il monitoraggio dei consumi energetici 24 ore su 24 e determinate funzioni di gestione intelligente dell’energia.

Questa integrazione consente di visualizzare non solo la produzione fotovoltaica, ma anche il comportamento energetico complessivo dell’impianto.

Design compatto da 16,6 chilogrammi

Il GW15K-SDT-30 combina i suoi 15 kilowatt di potenza nominale con un corpo relativamente compatto e leggero.

• Larghezza: 491 millimetri.
• Altezza: 392 millimetri.
• Profondità: 210 millimetri.
• Peso: circa 16,6 chilogrammi.

Queste dimensioni facilitano il trasporto, la movimentazione e il montaggio dell’apparecchio rispetto agli inverter trifase di dimensioni maggiori.

Connettori per il campo fotovoltaico e la rete

Gli ingressi in corrente continua utilizzano connettori MC4 per conduttori con sezioni comprese tra 4 e 6 millimetri quadrati.

Il collegamento in corrente alternata utilizza un terminale OT/DT che supporta conduttori fino a 16 millimetri quadrati per questa referenza.

Caratteristiche tecniche del GoodWe GW15K-SDT-30

• Marca: GoodWe.
• Serie: SDT G3.
• Codice: GW15K-SDT-30.
• Tipo di prodotto: inverter fotovoltaico trifase connesso alla rete.
• Potenza nominale di uscita: 15 kilowatt.
• Potenza attiva massima di uscita: 16,5 kilowatt.
• Potenza apparente nominale: 15 kilovoltampere.
• Potenza apparente massima: 16,5 kilovoltampere.
• Potenza massima di ingresso fotovoltaico: 22,5 kilowatt.
• Tensione massima di ingresso: 1.100 volt.
• Tensione nominale di ingresso: 600 volt.
• Tensione di avviamento: 160 volt.
• Intervallo di funzionamento MPPT: tra 140 e 1.000 volt.
• Intervallo MPPT a potenza nominale: tra 480 e 850 volt.
• Numero di inseguitori MPPT: 2.
• Numero di stringhe per MPPT: 1.
• Corrente massima di ingresso per MPPT: 22 ampere.
• Corrente massima di cortocircuito per MPPT: 27,5 ampere.
• Corrente nominale di uscita: 21,8 ampere.
• Corrente massima di uscita: 25 ampere.
• Tensioni nominali di uscita: 220/380, 230/400 o 240/415 volt.
• Configurazione di rete: 3L/N/PE o 3L/PE.
• Frequenza nominale: 50 o 60 hertz.
• Fattore di potenza: circa 1, regolabile tra 0,8 anticipato e 0,8 ritardato.
• Distorsione armonica totale massima: inferiore al 3 per cento.
• Efficienza massima: 98,5 per cento.
• Efficienza europea: 98,2 per cento.
• Grado di protezione: IP66.
• Classe anticorrosione: C4.
• Classe di protezione elettrica: classe I.
• Raffreddamento: convezione naturale.
• Emissione acustica: inferiore a 30 decibel.
• Topologia: senza isolamento tramite trasformatore.
• Autoconsumo notturno: inferiore a 1 watt.
• Temperatura di funzionamento: tra -30 e 60 gradi Celsius.
• Temperatura di stoccaggio: tra -40 e 70 gradi Celsius.
• Altitudine massima di funzionamento: 4.000 metri.
• Umidità relativa: tra 0 e 100 per cento.
• Comunicazione: RS485 e opzioni Wi-Fi, Ethernet, Bluetooth o 4G in base alla configurazione.
• Protocolli: Modbus RTU conforme a SunSpec e Modbus TCP.
• Interruttore di corrente continua: integrato.
• Spegnimento remoto: integrato.
• AFCI: opzionale.
• Spegnimento rapido: opzionale.
• Recupero PID: opzionale.
• Protezione contro le sovratensioni: tipo III di serie, tipo II opzionale in corrente continua e alternata.
• Connettori fotovoltaici: MC4.
• Larghezza: 491 millimetri.
• Altezza: 392 millimetri.
• Profondità: 210 millimetri.
• Peso: circa 16,6 chilogrammi.

Inverter trifase compatto per autoconsumo residenziale e commerciale

Il GoodWe GW15K-SDT-30 combina 15 kilowatt di potenza nominale, la possibilità di collegare fino a 22,5 kilowatt di moduli fotovoltaici e 2 inseguitori MPPT in un apparecchio compatto, silenzioso e adatto all’uso in esterni grazie alla protezione IP66.

La sua elevata efficienza, la compatibilità con moduli solari ad alta corrente, le protezioni integrate e le opzioni di monitoraggio rendono la serie SDT G3 una soluzione particolarmente indicata per impianti fotovoltaici trifase residenziali e commerciali che desiderano massimizzare la produzione e disporre di una gestione avanzata del sistema.
