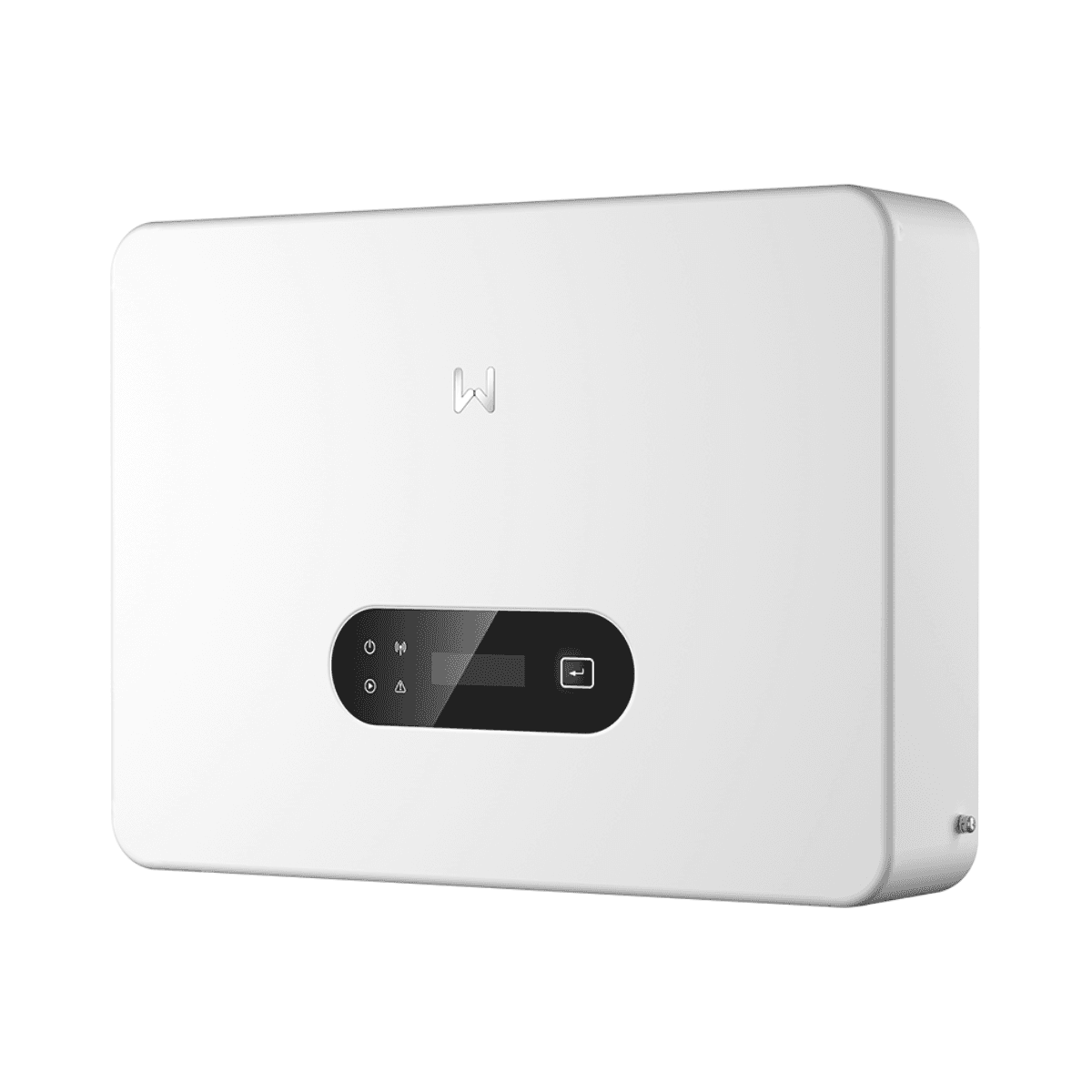

Inverter solare monofase 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

Il inverter solare monofase GoodWe GW8.5K-MS-G40 è un inverter di stringa da 8,5 kW appartenente alla quarta generazione della serie MS G4. È progettato appositamente per impianti fotovoltaici residenziali che richiedono elevata potenza e flessibilità nella configurazione dei moduli, integrando 3 inseguitori MPPT indipendenti con un ingresso fotovoltaico per ciascun MPPT.

Grazie ai 20 A di corrente massima per MPPT, alla compatibilità con un sovradimensionamento fotovoltaico fino al 200% e a un'efficienza massima del 97,9%, il GW8.5K-MS-G40 è pronto a lavorare con moduli fotovoltaici moderni ad alta potenza. Il suo design è completato da protezione IP66, raffreddamento a convezione naturale e funzionamento acustico inferiore a 30 dB.

Inverter monofase da 8,5 kW con 3 MPPT

Il GoodWe GW8.5K-MS-G40 fornisce una potenza nominale e massima di uscita di 8.500 W, con una potenza apparente massima di 8.500 VA. È progettato per reti elettriche monofase da 220, 230 o 240 V e funziona a una frequenza nominale di 50 o 60 Hz.

Uno dei suoi principali punti di forza è l'integrazione di 3 inseguitori MPPT indipendenti. Ogni MPPT supporta una stringa fotovoltaica, consentendo di suddividere il campo solare in fino a tre gruppi con diverse condizioni di funzionamento.

Questa architettura è particolarmente interessante su coperture con più orientamenti, diverse inclinazioni o zone con differenti condizioni di irraggiamento, poiché ogni stringa dispone del proprio inseguimento del punto di massima potenza.

20 A di corrente massima per MPPT

Ognuno dei tre MPPT supporta una corrente massima di ingresso di 20 A e una corrente massima di cortocircuito di 26 A. Queste prestazioni migliorano la compatibilità con i moduli fotovoltaici attuali ad alta potenza e corrente.

La tensione massima di ingresso fotovoltaico è di 600 V, mentre l'intervallo operativo MPPT è compreso tra 40 e 560 V. La tensione di avviamento è di soli 50 V e la tensione nominale di ingresso raggiunge i 360 V.

Sovradimensionamento fotovoltaico fino al 200%

GoodWe specifica per la serie MS G4 un sovradimensionamento fotovoltaico fino al 200%. Questa caratteristica consente di collegare una potenza di moduli superiore alla potenza nominale di uscita dell'inverter, purché vengano rispettati tensioni, correnti e altri limiti elettrici stabiliti dal produttore.

Il sovradimensionamento del campo fotovoltaico può aiutare ad aumentare le ore durante le quali l'inverter lavora vicino alla sua potenza ottimale, soprattutto durante periodi di bassa irradiazione, nelle prime ore del mattino o nelle ultime ore del pomeriggio.

Efficienza massima del 97,9%

Il GW8.5K-MS-G40 raggiunge un'efficienza massima del 97,9% e un'efficienza europea del 97,3%, consentendo di trasformare con elevate prestazioni l'energia in corrente continua proveniente dai pannelli in corrente alternata utilizzabile dall'impianto.

La corrente massima di uscita è di 38,7 A. Il fattore di potenza è approssimativamente 1 e può essere regolato tra 0,8 capacitivo e 0,8 induttivo. La distorsione armonica totale massima indicata da GoodWe è inferiore al 3%.

Protezioni integrate per l'impianto fotovoltaico

GoodWe equipaggia il GW8.5K-MS-G40 con diverse funzioni di protezione e monitoraggio sia sul lato in corrente continua sia su quello in corrente alternata.

• Monitoraggio della corrente per stringa fotovoltaica: integrato.
• Rilevamento della resistenza di isolamento fotovoltaico: integrato.
• Monitoraggio della corrente residua: integrato.
• Protezione contro l'inversione di polarità CC: integrata.
• Protezione anti-islanding: integrata.
• Protezione contro sovracorrente CA: integrata.
• Protezione contro cortocircuito CA: integrata.
• Protezione contro sovratensione CA: integrata.
• Interruttore CC: integrato.
• Protezione contro le sovratensioni CC: SPD Tipo II.
• Protezione contro le sovratensioni CA: SPD Tipo II.
• Spegnimento remoto: integrato.
• AFCI: disponibile opzionalmente.

AFCI 3.0 opzionale con rilevamento dell'arco

La serie MS G4 può integrare opzionalmente AFCI 3.0, una funzione di rilevamento e interruzione degli archi elettrici in corrente continua. GoodWe utilizza una tecnologia assistita dall'intelligenza artificiale per identificare situazioni compatibili con un arco e intervenire sul sistema.

Questa caratteristica rappresenta un'opzione aggiuntiva di sicurezza per impianti in cui è richiesta protezione contro determinati guasti da arco nel campo fotovoltaico.

WiFi, LAN, Bluetooth, RS485 e 4G

Il GoodWe GW8.5K-MS-G40 offre diverse possibilità di comunicazione per il monitoraggio e l'integrazione dell'impianto. La scheda tecnica prevede interfacce RS485, WiFi, LAN, Bluetooth e 4G, a seconda della configurazione e degli accessori utilizzati.

Il protocollo di comunicazione è Modbus RTU compatibile con SunSpec. L'interfaccia dell'apparecchio utilizza indicatori LED e supporta display LCD opzionale, oltre alla gestione tramite WLAN e app compatibile.

Pronto per installazioni in parallelo

La serie MS G4 può essere utilizzata in installazioni parallele miste insieme agli inverter GoodWe DNS G4 tramite il modulo di comunicazione intelligente EzLink3000.

Questa possibilità facilita l'espansione modulare degli impianti fotovoltaici quando è necessario aumentare la potenza installata mantenendo un'architettura di inverter GoodWe compatibile.

Funzionamento silenzioso senza ventole

Il GW8.5K-MS-G40 utilizza il raffreddamento a convezione naturale. Non dipendendo da ventole per il raffreddamento ordinario, GoodWe dichiara un'emissione acustica inferiore a 30 dB.

Questa caratteristica è particolarmente adatta per installazioni residenziali in cui l'inverter può essere collocato vicino agli spazi abitati. Il consumo notturno dell'apparecchio è inferiore a 1 W.

Protezione IP66

L'involucro presenta un grado di protezione IP66, offrendo un'elevata resistenza contro l'ingresso di polvere e acqua. Ciò aumenta la flessibilità nella scelta della posizione dell'inverter, seguendo sempre le istruzioni di montaggio e le distanze indicate da GoodWe.

L'intervallo di temperatura di funzionamento è compreso tra -25 e +60 °C e supporta un'umidità relativa dallo 0 al 100%. L'altitudine massima di funzionamento indicata dal produttore è di 4.000 metri.

Design compatto e leggero

Con dimensioni di 493 x 365 x 187 mm e un peso di 16 kg, il GoodWe GW8.5K-MS-G40 offre un formato compatto considerando la sua potenza di 8,5 kW e i suoi tre inseguitori MPPT.

Gli ingressi in corrente continua utilizzano connettori MC4 compatibili con sezioni di cavo da 4 a 6 mm². La connessione in corrente alternata utilizza un sistema Plug & Play che supporta una sezione massima del conduttore di 16 mm².

Caratteristiche tecniche del GoodWe GW8.5K-MS-G40

• Marca: GoodWe.
• Codice: GW8.5K-MS-G40.
• Serie: MS G4.
• Tipo: inverter fotovoltaico di stringa.
• Rete: monofase.
• Potenza nominale di uscita: 8.500 W.
• Potenza attiva massima: 8.500 W.
• Potenza apparente nominale: 8.500 VA.
• Potenza apparente massima: 8.500 VA.
• Tensione nominale di uscita: 220 / 230 / 240 V, L/N/PE.
• Intervallo di tensione di uscita: 160-270 V, secondo la normativa locale.
• Frequenza nominale: 50/60 Hz.
• Corrente massima di uscita: 38,7 A.
• Fattore di potenza: circa 1, regolabile tra 0,8 capacitivo e 0,8 induttivo.
• Distorsione armonica totale: <3%.
• Numero di MPPT: 3.
• Numero di stringhe per MPPT: 1.
• Tensione massima di ingresso FV: 600 V.
• Intervallo di funzionamento MPPT: 40-560 V.
• Tensione di avviamento: 50 V.
• Tensione nominale di ingresso: 360 V.
• Corrente massima di ingresso per MPPT: 20 A.
• Corrente massima di cortocircuito per MPPT: 26 A.
• Sovradimensionamento fotovoltaico: fino al 200% secondo GoodWe.
• Efficienza massima: 97,9%.
• Efficienza europea: 97,3%.
• Raffreddamento: convezione naturale.
• Emissione acustica: <30 dB.
• Consumo notturno: <1 W.
• Grado di protezione: IP66.
• Temperatura di funzionamento: -25 a +60 °C.
• Umidità relativa: 0-100%.
• Altitudine massima: 4.000 m.
• Topologia: senza trasformatore.
• Comunicazione: RS485, WiFi, LAN, Bluetooth e 4G.
• Protocollo: Modbus RTU compatibile con SunSpec.
• Interfaccia: LED, LCD opzionale e WLAN + app.
• Protezione contro le sovratensioni CC: SPD Tipo II.
• Protezione contro le sovratensioni CA: SPD Tipo II.
• AFCI: opzionale.
• Interruttore CC: integrato.
• Dimensioni: 493 x 365 x 187 mm.
• Peso: 16 kg.
• Connettori CC: MC4 per cavi da 4-6 mm².
• Connettore CA: Plug & Play per conduttore fino a 16 mm².

Particolarmente indicato per coperture con più orientamenti

L'integrazione di tre MPPT indipendenti rende il GoodWe GW8.5K-MS-G40 particolarmente adatto per impianti in cui i moduli fotovoltaici devono essere distribuiti tra diverse falde, orientamenti o inclinazioni. Ogni stringa può disporre di un inseguimento indipendente per ottimizzare il proprio punto di funzionamento.

I suoi 8,5 kW di potenza monofase, 20 A per MPPT, sovradimensionamento fotovoltaico fino al 200%, efficienza massima del 97,9%, protezione IP66 e ampie opzioni di comunicazione rendono il GW8.5K-MS-G40 una soluzione completa per impianti solari residenziali ad alta potenza.

Importante: il dimensionamento delle stringhe e la potenza fotovoltaica collegata devono sempre rispettare le tensioni, le correnti e gli altri limiti stabiliti da GoodWe, nonché la normativa applicabile all'impianto.
