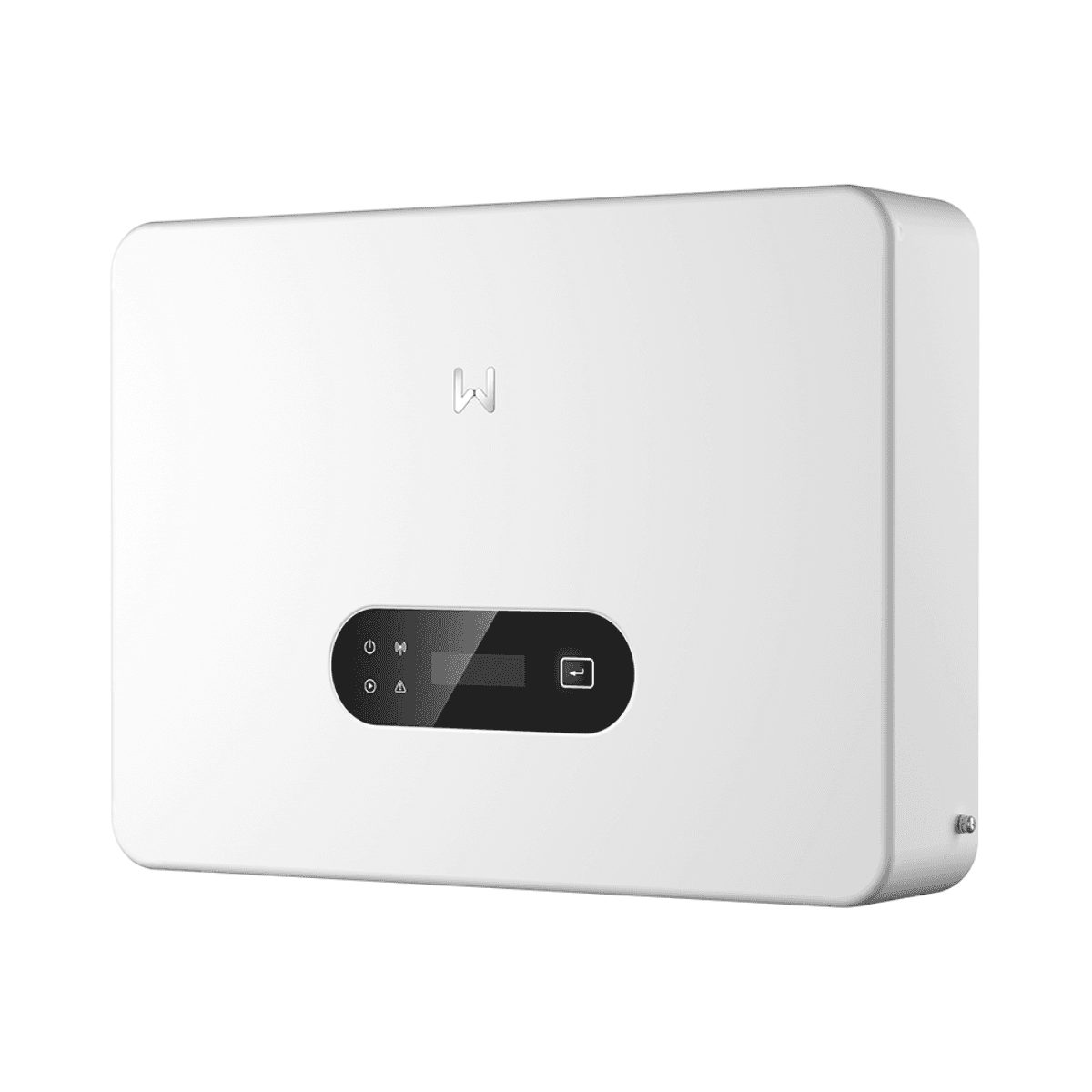

Inverter solare monofase 10 kW 3 MPPT GoodWe GW10K-MS-G40

L’inverter solare monofase GoodWe GW10K-MS-G40 è un inverter string da 10 kW appartenente alla quarta generazione della serie MS G4. Progettato appositamente per impianti fotovoltaici residenziali, integra 3 inseguitori MPPT indipendenti che offrono un’elevata flessibilità nella distribuzione dei moduli tra diverse orientazioni, inclinazioni o aree con condizioni di irraggiamento differenti.

La sua architettura supporta fino a 20 A di corrente di ingresso per MPPT, è compatibile con moduli fotovoltaici moderni ad alta potenza e consente un sovradimensionamento fotovoltaico fino al 200% secondo GoodWe. A queste prestazioni si aggiungono un’efficienza massima del 97,9%, raffreddamento per convezione naturale, protezione IP66 e un funzionamento acustico inferiore a 30 dB.

Inverter monofase da 10 kW con 3 MPPT

Il GoodWe GW10K-MS-G40 fornisce una potenza nominale di uscita di 10.000 W ed è progettato per reti monofase da 220, 230 o 240 V. Il suo principale vantaggio rispetto agli inverter con uno o due inseguitori di massima potenza è l’integrazione di 3 MPPT indipendenti, ciascuno con capacità per una stringa fotovoltaica.

Questa configurazione facilita la progettazione di impianti con coperture complesse, diverse orientazioni dei moduli o zone con ombreggiamento parziale, poiché ogni gruppo di pannelli collegato a un MPPT può lavorare in modo indipendente per cercare il proprio punto di massima potenza.

20 A di ingresso per MPPT per moduli ad alta potenza

Ognuno dei tre MPPT ammette una corrente massima di ingresso di 20 A e una corrente massima di cortocircuito di 26 A. Queste caratteristiche consentono di lavorare con moduli fotovoltaici ad alta corrente e offrono maggiore flessibilità nella selezione dei pannelli.

L’inverter supporta una tensione massima di ingresso di 600 V, mentre il range operativo degli MPPT si colloca tra 40 e 560 V. La tensione di avviamento è di soli 50 V e la tensione nominale di ingresso è di 360 V.

Sovradimensionamento fotovoltaico fino al 200%

GoodWe indica per la serie MS G4 la possibilità di effettuare un sovradimensionamento fotovoltaico fino al 200%. Ciò consente di installare una potenza di moduli superiore alla potenza nominale di uscita dell’inverter quando il progetto e le condizioni elettriche del campo fotovoltaico lo permettono.

Combinato con la bassa tensione di avviamento e i tre MPPT indipendenti, questo margine di progettazione è pensato per massimizzare lo sfruttamento della produzione fotovoltaica לאורך il giorno, inclusi i periodi con minore irraggiamento.

Efficienza massima del 97,9%

Il GW10K-MS-G40 raggiunge un’efficienza massima del 97,9% e un’efficienza europea del 97,3%. La sua potenza attiva massima di uscita è di 10.000 W e la potenza apparente massima raggiunge anch’essa i 10.000 VA.

La corrente massima di uscita è di 45,5 A. Il fattore di potenza è approssimativamente 1 e può essere regolato da 0,8 capacitivo a 0,8 induttivo, mentre la distorsione armonica totale massima rimane inferiore al 3%.

Protezioni integrate in CA e CC

GoodWe equipaggia la serie MS G4 con diversi sistemi destinati a proteggere sia l’inverter sia l’impianto fotovoltaico. Il GW10K-MS-G40 incorpora protezione contro l’inversione di polarità fotovoltaica, monitoraggio della resistenza di isolamento, monitoraggio della corrente residua, protezione anti-islanding e protezioni contro sovracorrente, cortocircuito e sovratensione in corrente alternata.

Incorpora inoltre interruttore di corrente continua e protezione contro le sovratensioni SPD Tipo II sia sul lato in corrente continua sia su quello in corrente alternata.

• Monitoraggio della corrente delle stringhe: integrato.
• Rilevamento della resistenza di isolamento FV: integrato.
• Monitoraggio della corrente residua: integrato.
• Protezione contro polarità inversa FV: integrata.
• Protezione anti-islanding: integrata.
• Protezione contro sovracorrente CA: integrata.
• Protezione contro cortocircuito CA: integrata.
• Protezione contro sovratensione CA: integrata.
• Interruttore CC: integrato.
• Protezione contro sovratensioni CC: SPD Tipo II.
• Protezione contro sovratensioni CA: SPD Tipo II.
• Spegnimento remoto: integrato.

AFCI 3.0 opzionale per la protezione contro l’arco elettrico

La serie MS G4 può integrare opzionalmente AFCI 3.0 con rilevamento dell’arco elettrico assistito da intelligenza artificiale. Questa funzione è progettata per identificare situazioni di arco in corrente continua e interrompere il funzionamento quando vengono rilevate condizioni di rischio.

GoodWe prevede anche Rapid Shutdown 2.0 con trasmettitore integrato tra le soluzioni di sicurezza disponibili per questa generazione di inverter.

Connettività e monitoraggio

Il GoodWe GW10K-MS-G40 offre diverse possibilità di comunicazione per facilitare l’integrazione e la supervisione dell’impianto fotovoltaico. La scheda tecnica prevede interfacce RS485, WiFi, LAN, Bluetooth e 4G, a seconda degli accessori e della configurazione utilizzati.

Il protocollo di comunicazione è Modbus RTU compatibile con SunSpec. L’interfaccia locale dispone di indicatori LED e supporta display LCD opzionale, oltre a connettività WLAN e controllo tramite app.

Possibilità di collegamento in parallelo con DNS G4

La serie MS G4 è predisposta per funzionare in impianti paralleli misti con inverter GoodWe DNS G4 utilizzando il dispositivo di comunicazione EzLink3000. Secondo GoodWe, questa architettura consente di collegare sistemi fino a 10 inverter senza la necessità di utilizzare un datalogger esterno.

Questa possibilità facilita sia l’espansione successiva di un impianto fotovoltaico sia la creazione di sistemi modulari quando è necessario disporre di una potenza totale superiore.

Funzionamento silenzioso per convezione naturale

Il GW10K-MS-G40 utilizza il raffreddamento mediante convezione naturale, evitando la necessità di ventole per il raffreddamento ordinario. GoodWe dichiara un’emissione sonora inferiore a 30 dB, una caratteristica particolarmente interessante per installazioni residenziali in cui l’inverter può essere collocato vicino ad aree abitate.

Il consumo notturno proprio è inferiore a 1 W e l’apparecchio è progettato per funzionare in un intervallo di temperatura ambiente compreso tra -25 e +60 °C.

Protezione IP66 per un’installazione versatile

L’inverter dispone di grado di protezione IP66, offrendo un’elevata protezione dell’involucro contro l’ingresso di polvere e acqua. Ciò amplia le possibilità di posizionamento dell’apparecchio, sempre nel rispetto delle condizioni, distanze e raccomandazioni di montaggio stabilite da GoodWe.

Può funzionare con un’umidità relativa dallo 0 al 100% e a un’altitudine fino a 4000 metri sul livello del mare entro le condizioni specificate dal produttore.

Design compatto da 16 kg

Il GoodWe GW10K-MS-G40 presenta dimensioni di 493 x 365 x 187 mm e un peso di 16 kg. Il suo formato compatto facilita la movimentazione e il montaggio, soprattutto considerando la potenza nominale di 10 kW e l’integrazione di tre inseguitori MPPT.

Gli ingressi fotovoltaici utilizzano connettori MC4 per conduttori da 4 a 6 mm², mentre l’uscita in corrente alternata impiega un connettore plug and play compatibile con conduttori fino a 16 mm².

Caratteristiche tecniche del GoodWe GW10K-MS-G40

• Marca: GoodWe.
• Riferimento: GW10K-MS-G40.
• Serie: MS G4.
• Tipo: inverter solare string.
• Rete: monofase.
• Potenza nominale di uscita: 10.000 W.
• Potenza apparente nominale: 10.000 VA.
• Potenza attiva massima CA: 10.000 W.
• Potenza apparente massima CA: 10.000 VA.
• Tensione nominale di uscita: 220 / 230 / 240 V, L / N / PE.
• Frequenza nominale: 50 / 60 Hz.
• Corrente massima di uscita: 45,5 A.
• Fattore di potenza: circa 1, regolabile da 0,8 capacitivo a 0,8 induttivo.
• Distorsione armonica totale massima: <3%.
• Numero di MPPT: 3.
• Numero di stringhe per MPPT: 1.
• Tensione massima di ingresso FV: 600 V.
• Range di funzionamento MPPT: 40-560 V.
• Tensione di avviamento: 50 V.
• Tensione nominale di ingresso: 360 V.
• Corrente massima per MPPT: 20 A.
• Corrente massima di cortocircuito per MPPT: 26 A.
• Sovradimensionamento FV: fino al 200% secondo GoodWe.
• Efficienza massima: 97,9%.
• Efficienza europea: 97,3%.
• Raffreddamento: convezione naturale.
• Emissione sonora: <30 dB.
• Consumo notturno: <1 W.
• Grado di protezione: IP66.
• Range di temperatura di funzionamento: -25 a +60 °C.
• Umidità relativa: 0-100%.
• Altitudine massima di funzionamento: 4000 m.
• Topologia: senza isolamento.
• Comunicazione: RS485, WiFi, LAN, Bluetooth e 4G.
• Protocollo: Modbus RTU compatibile con SunSpec.
• Interfaccia: LED, LCD opzionale e WLAN + app.
• Protezione SPD CC: Tipo II.
• Protezione SPD CA: Tipo II.
• AFCI: opzionale.
• Dimensioni: 493 x 365 x 187 mm.
• Peso: 16 kg.
• Connettori CC: MC4 per conduttori da 4-6 mm².
• Connessione CA: connettore plug and play per fino a 16 mm².

Particolarmente indicato per coperture fotovoltaiche complesse

I tre MPPT indipendenti rendono il GoodWe GW10K-MS-G40 una soluzione particolarmente interessante per impianti in cui i moduli devono essere distribuiti tra diverse orientazioni o inclinazioni. Rispetto a un’architettura con meno inseguitori MPPT, consente una maggiore indipendenza tra le diverse stringhe fotovoltaiche.

La combinazione di 10 kW di potenza monofase, ingressi da 20 A per MPPT, sovradimensionamento fotovoltaico fino al 200%, efficienza massima del 97,9%, protezione IP66 e funzionamento inferiore a 30 dB offre una soluzione completa per impianti solari residenziali che richiedono potenza, flessibilità di progettazione e ampie possibilità di comunicazione.

Importante: il dimensionamento delle stringhe, la potenza fotovoltaica collegata, le tensioni e le correnti dei moduli e le protezioni esterne devono essere calcolati in conformità alle specifiche di GoodWe e alla normativa applicabile a ciascun impianto.
