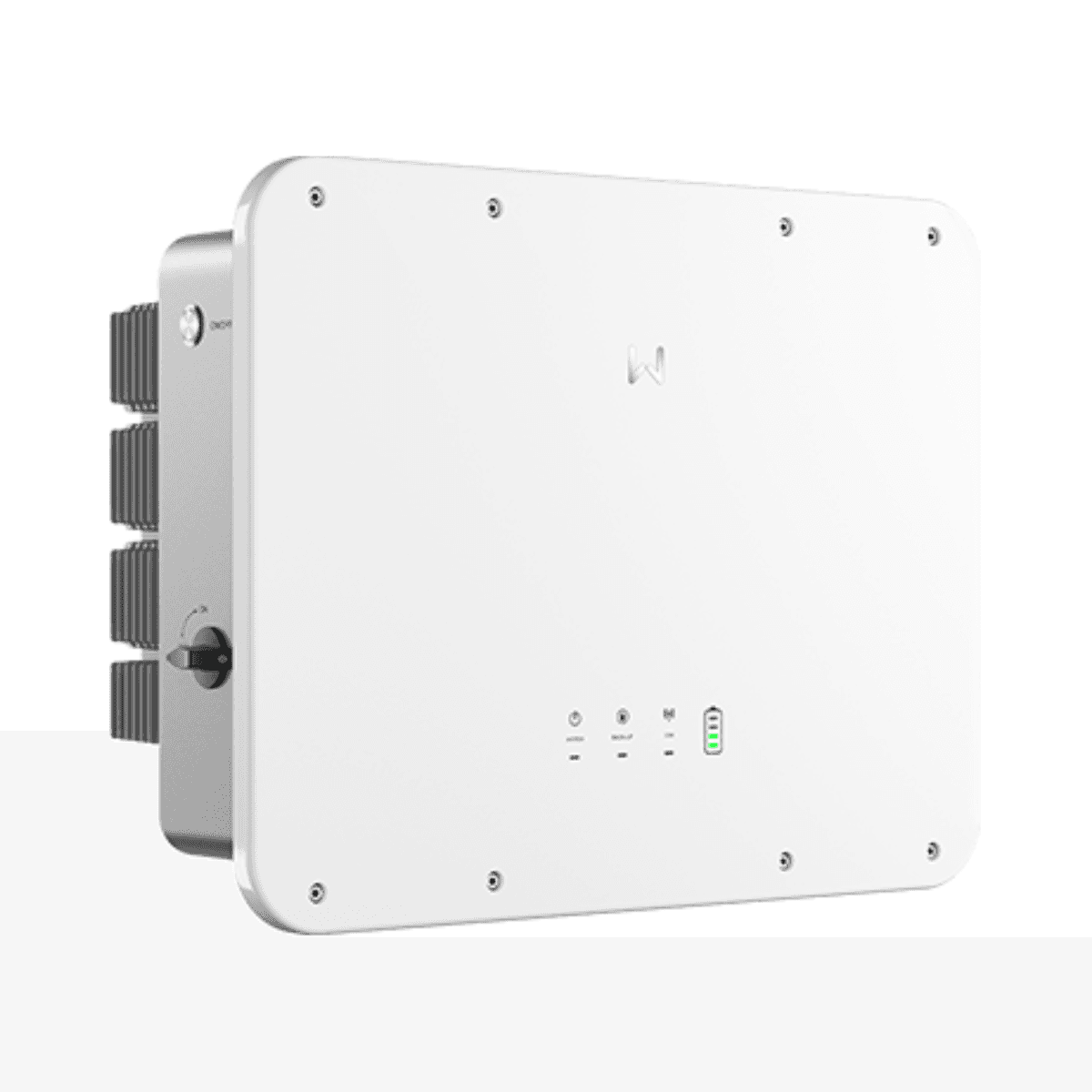

Inverter solare ibrido monofase 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

Il GoodWe GW8K-ES-C10 è un inverter solare ibrido monofase da 8 kW appartenente alla serie ES Uniq, sviluppato per impianti fotovoltaici residenziali con accumulo energetico. Integra in un unico dispositivo la gestione della produzione solare, delle batterie a bassa tensione, dei consumi domestici, della connessione alla rete e un’uscita di backup per mantenere alimentati i carichi selezionati in caso di interruzione dell’alimentazione elettrica.

Questa versione da 8 kW incorpora 2 inseguitori MPPT indipendenti, supporta fino a 16 kW di potenza fotovoltaica in ingresso e funziona con batterie da 48 V agli ioni di litio o al piombo-acido. La potente uscita backup, con commutazione tipo UPS inferiore a 4 ms, la possibilità di funzionamento connesso o isolato dalla rete e il collegamento in parallelo fino a 6 inverter rendono ES Uniq una soluzione particolarmente flessibile per impianti orientati all’autoconsumo e a una maggiore autonomia energetica.

Inverter ibrido monofase da 8 kW

Il GoodWe ES Uniq da 8 kW fornisce una potenza nominale in uscita di 8 kW e una potenza apparente nominale di 8 kVA. In funzionamento connesso alla rete può raggiungere una potenza attiva massima e una potenza apparente massima di 8,8 kW e 8,8 kVA rispettivamente.

È progettato per reti monofase da 220, 230 o 240 V e lavora a frequenze nominali di 50 o 60 Hz. La corrente massima di uscita verso la rete raggiunge 40 A e il fattore di potenza è regolabile da 0,8 capacitivo a 0,8 induttivo.

2 MPPT per una maggiore flessibilità nei pannelli solari

Il GW8K-ES-C10 incorpora 2 inseguitori MPPT indipendenti, consentendo di dividere il campo fotovoltaico in gruppi con diverse orientazioni, inclinazioni o condizioni di irraggiamento.

Nel modello da 8 kW, il primo MPPT supporta due stringhe e una corrente massima combinata di 32 A, mentre il secondo dispone di un ingresso con una corrente massima di 16 A. La corrente massima per stringa è di 16 A.

Questa configurazione risulta particolarmente utile nelle abitazioni con coperture suddivise in falde diverse, poiché i due gruppi fotovoltaici possono cercare in modo indipendente il proprio punto di massima potenza.

Fino a 16 kW di potenza fotovoltaica in ingresso

GoodWe consente di collegare al modello da 8 kW una potenza fotovoltaica massima fino a 16 kW, equivalente a un sovradimensionamento in ingresso del 200% rispetto alla potenza nominale dell’inverter.

La tensione massima di ingresso fotovoltaico è di 600 V, il range operativo MPPT si estende da 60 a 550 V, la tensione nominale di ingresso è di 360 V e l’inverter può iniziare a funzionare da una tensione di avviamento di 58 V.

Questo ampio margine di dimensionamento consente di progettare impianti in grado di sfruttare meglio la produzione solare durante i periodi di irraggiamento moderato, rispettando sempre i limiti massimi di tensione e corrente stabiliti da GoodWe.

Compatibile con batterie a bassa tensione da 48 V

Come inverter ibrido, ES Uniq integra un ingresso specifico per l’accumulo energetico ed è compatibile sia con batterie agli ioni di litio sia con batterie al piombo-acido idonee.

La tensione nominale della batteria è di 48 V e il range di funzionamento si colloca tra 40 e 60 V, con una tensione di avviamento di 44,2 V. Ciò consente di utilizzare soluzioni di accumulo a bassa tensione, incluse batterie GoodWe compatibili e altri modelli presenti nell’elenco ufficiale di compatibilità del produttore.

Il GW8K-ES-C10 supporta una corrente continua massima di carica e scarica di 160 A, con una potenza massima di carica di 8 kW e una potenza massima di scarica di 8,8 kW.

Uscita backup con commutazione UPS inferiore a 4 ms

Una delle principali caratteristiche del GoodWe ES Uniq è la sua uscita di backup. In caso di interruzione dell’alimentazione elettrica, il sistema può passare rapidamente al funzionamento di backup per mantenere alimentati i carichi selezionati, purché sia disponibile energia sufficiente dalla batteria o dal campo fotovoltaico.

GoodWe specifica un tempo di commutazione equivalente a un UPS inferiore a 4 ms per la generazione attuale della serie ES Uniq, riducendo al minimo l’interruzione nei dispositivi collegati all’uscita di riserva.

La potenza apparente nominale di backup del modello da 8 kW è di 8 kVA. Senza connessione alla rete può fornire fino a 8,8 kVA in modo ordinario e supportare picchi fino a 16 kVA per 10 secondi, facilitando l’alimentazione di determinati carichi con correnti di spunto elevate.

Funzionamento connesso e isolato dalla rete

L’inverter può essere utilizzato sia in impianti connessi alla rete elettrica sia in configurazioni di funzionamento isolato. Questa flessibilità consente di progettare sistemi orientati all’autoconsumo tradizionale, impianti con backup energetico o soluzioni destinate a garantire una maggiore indipendenza dalla rete.

La serie ES Uniq è inoltre compatibile con il funzionamento in microrete, ampliando le possibilità di configurazione per progetti che devono gestire diverse fonti e carichi in modo coordinato.

Porta multifunzione 3 in 1

GoodWe integra nella serie ES Uniq una porta 3 in 1 progettata per aumentare la flessibilità dell’impianto. Questa interfaccia può essere utilizzata per integrare un generatore, gestire carichi intelligenti o collegare un inverter fotovoltaico connesso alla rete compatibile, a seconda della configurazione selezionata.

Nel modello da 8 kW, l’ingresso destinato al generatore supporta una potenza apparente nominale di 8 kVA e una potenza apparente massima di 8,8 kVA.

Collegamento in parallelo fino a 6 inverter

La serie ES Uniq consente di collegare in parallelo fino a 6 inverter sia in funzionamento connesso alla rete sia in modalità isolata. Questa caratteristica facilita l’ampliamento della potenza del sistema quando le esigenze energetiche aumentano.

La capacità di funzionamento in parallelo consente inoltre di realizzare impianti modulari in cui la potenza iniziale può essere incrementata successivamente mediante apparecchi compatibili.

Efficienza e inseguimento del punto di massima potenza

Il GoodWe ES Uniq da 8 kW raggiunge un’efficienza massima del 97,6% e un’efficienza europea del 96,2%. L’efficienza massima nel processo tra batteria e rete è del 95,5%.

Il sistema di inseguimento MPPT presenta un’efficienza del 99,9%, consentendo un monitoraggio preciso del punto di massima potenza disponibile nelle stringhe fotovoltaiche collegate.

Protezioni integrate per l’impianto

GoodWe equipaggia questo inverter con diversi sistemi di protezione e monitoraggio destinati a supervisionare sia il campo fotovoltaico sia il collegamento elettrico del sistema.

• Monitoraggio della corrente per stringa fotovoltaica: integrato.
• Rilevamento della resistenza di isolamento FV: integrato.
• Monitoraggio della corrente residua: integrato.
• Protezione contro l’inversione di polarità CC: integrata.
• Protezione anti-islanding: integrata.
• Protezione contro sovracorrente CA: integrata.
• Protezione contro cortocircuito CA: integrata.
• Protezione contro sovratensione CA: integrata.
• Interruttore di corrente continua: integrato.
• Protezione contro le sovratensioni CC: Tipo III.
• Protezione contro le sovratensioni CA: Tipo III.
• AFCI: integrato secondo la scheda tecnica EMEA vigente.
• Spegnimento remoto: integrato.
• Spegnimento rapido: opzionale.

AFCI per il rilevamento degli archi elettrici

La documentazione EMEA attuale di ES Uniq include AFCI per il rilevamento dei guasti da arco nel circuito fotovoltaico. Questa tecnologia è progettata per identificare condizioni associate ad archi elettrici e intervenire sul sistema per aumentare la sicurezza dell’impianto.

WiFi, LAN, Bluetooth e RS485

Il GoodWe GW8K-ES-C10 incorpora diverse interfacce per il monitoraggio e la comunicazione. Dispone di RS485 e connettività tramite WiFi, LAN e Bluetooth, consentendo di integrare l’inverter negli strumenti di gestione energetica compatibili di GoodWe.

I protocolli di comunicazione supportati includono Modbus RTU e Modbus TCP. La comunicazione con il sistema di gestione batteria BMS avviene tramite CAN.

Display LCD e controllo tramite app

L’inverter dispone di un display LCD che facilita la consultazione e la configurazione locale del sistema. Consente inoltre l’accesso tramite WLAN e app compatibile per monitorare l’impianto ed effettuare diverse regolazioni.

Dall’ecosistema di monitoraggio GoodWe è possibile consultare i principali flussi energetici dell’impianto, inclusi produzione fotovoltaica, accumulo, consumo e interazione con la rete elettrica.

Protezione IP66 per un’installazione versatile

ES Uniq dispone di grado di protezione IP66, offrendo un’elevata resistenza dell’involucro contro l’ingresso di polvere e acqua. È progettato per installazione a parete e può essere utilizzato sia in ambienti interni sia in idonee ubicazioni esterne, sempre nel rispetto delle condizioni stabilite da GoodWe.

Il range di temperatura di funzionamento è compreso tra -35 e +60 °C, supporta un’umidità relativa fino al 95% e può operare a un’altitudine massima di 3.000 metri.

Raffreddamento intelligente

Il modello utilizza un sistema di raffreddamento mediante ventilazione intelligente. La gestione termica consente di adattare il raffreddamento dell’inverter alle condizioni di funzionamento, contribuendo a mantenere i componenti entro il range termico previsto.

Caratteristiche tecniche del GoodWe GW8K-ES-C10

• Marca: GoodWe.
• Riferimento commerciale: GW8K-ES-C10.
• Riferimento EMEA del modello equivalente: GW8000-ES-C10.
• Serie: ES Uniq.
• Tipo: inverter solare ibrido.
• Rete: monofase.
• Potenza nominale in uscita: 8 kW.
• Potenza apparente nominale a rete: 8 kVA.
• Potenza attiva massima: 8,8 kW.
• Potenza apparente massima a rete: 8,8 kVA.
• Tensione nominale di uscita: 220 / 230 / 240 V.
• Frequenza nominale: 50 / 60 Hz.
• Corrente massima di uscita verso la rete: 40 A.
• Fattore di potenza: circa 1, regolabile da 0,8 capacitivo a 0,8 induttivo.
• Distorsione armonica totale massima: <3%.
• Numero di MPPT: 2.
• Stringhe per MPPT: 2 / 1.
• Potenza fotovoltaica massima in ingresso: 16 kW.
• Sovradimensionamento FV: fino al 200%.
• Tensione FV massima: 600 V.
• Range operativo MPPT: 60-550 V.
• Tensione di avviamento FV: 58 V.
• Tensione nominale FV: 360 V.
• Corrente massima di ingresso per MPPT: 32 / 16 A.
• Corrente massima per stringa: 16 A.
• Corrente massima di cortocircuito per MPPT: 48 / 24 A.
• Tipo di batteria: ioni di litio / piombo-acido.
• Tensione nominale batteria: 48 V.
• Range di tensione batteria: 40-60 V.
• Tensione di avviamento batteria: 44,2 V.
• Numero di ingressi batteria: 1.
• Corrente massima continua di carica: 160 A.
• Corrente massima continua di scarica: 160 A.
• Potenza massima di carica batteria: 8 kW.
• Potenza massima di scarica batteria: 8,8 kW.
• Potenza nominale di backup: 8 kVA.
• Potenza massima di backup senza rete: 8,8 kVA.
• Picco di potenza di backup: fino a 16 kVA per 10 s.
• Tempo di commutazione a backup: <4 ms.
• Potenza nominale di ingresso generatore: 8 kVA.
• Potenza massima di ingresso generatore: 8,8 kVA.
• Efficienza massima: 97,6%.
• Efficienza europea: 96,2%.
• Efficienza massima batteria-rete: 95,5%.
• Efficienza MPPT: 99,9%.
• Comunicazione con BMS: CAN.
• Comunicazioni: RS485, WiFi, LAN e Bluetooth.
• Protocolli: Modbus RTU e Modbus TCP.
• Interfaccia utente: LCD, WLAN e app.
• AFCI: integrato secondo la scheda EMEA vigente.
• Spegnimento remoto: integrato.
• Spegnimento rapido: opzionale.
• Protezione contro le sovratensioni CC: Tipo III.
• Protezione contro le sovratensioni CA: Tipo III.
• Grado di protezione: IP66.
• Raffreddamento: ventilazione intelligente.
• Temperatura di funzionamento: -35 a +60 °C.
• Umidità relativa massima: 95%.
• Altitudine massima: 3.000 m.
• Topologia: senza isolamento.
• Montaggio: a parete.
• Dimensioni: 560 x 444,5 x 226 mm.
• Peso: 27 kg.
• Funzionamento in parallelo: fino a 6 inverter compatibili.
• Funzionamento in microrete: sì.

Inverter ibrido per autoconsumo e accumulo

Il GoodWe GW8K-ES-C10 combina una potenza monofase di 8 kW con accumulo tramite batterie da 48 V, due MPPT e un ingresso fotovoltaico fino a 16 kW. Queste caratteristiche consentono di configurare sistemi di autoconsumo in grado di immagazzinare l’energia solare in eccesso per utilizzarla quando la produzione fotovoltaica non copre il fabbisogno dell’abitazione.

La potente uscita di backup, il tempo di commutazione inferiore a 4 ms, l’integrazione di generatore e carichi intelligenti, la possibilità di collegare fino a sei inverter in parallelo e il funzionamento in microrete ampliano notevolmente le possibilità rispetto a un inverter fotovoltaico convenzionale.

Con protezione IP66, AFCI, connettività WiFi/LAN/Bluetooth, display LCD e un’ampia compatibilità con batterie a bassa tensione, il GoodWe ES Uniq da 8 kW è una soluzione particolarmente completa per progetti residenziali che desiderano combinare produzione solare, accumulo, backup elettrico e gestione intelligente dell’energia.

Importante: la batteria, i moduli fotovoltaici, le protezioni esterne e gli altri componenti dell’impianto devono essere compatibili con l’inverter e dimensionati nel rispetto delle specifiche GoodWe e della normativa applicabile. Per batterie di terze parti è necessario consultare l’elenco di compatibilità vigente del produttore.
