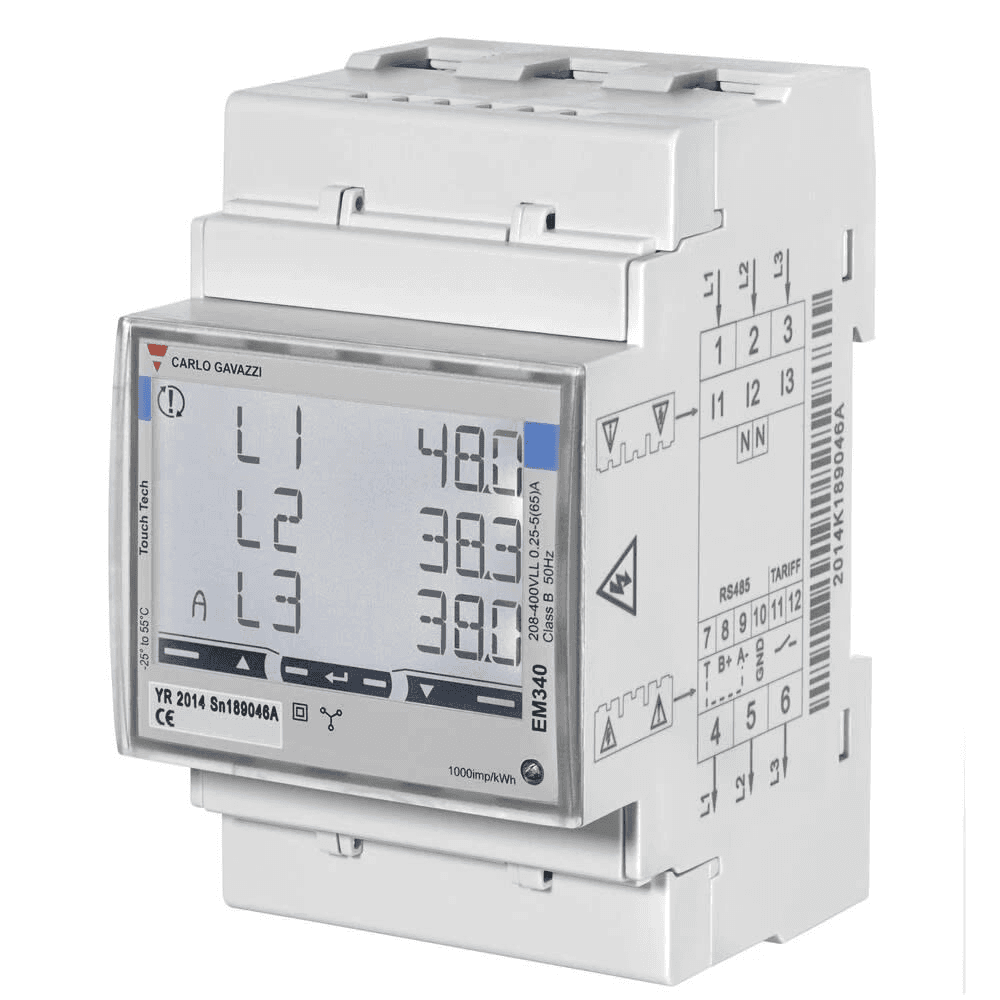

Contatore di energia trifase fino a 65 A Wallbox

Il misuratore di energia trifase Wallbox 000002174 è un contatore per impianti elettrici trifase progettato per misurare direttamente correnti fino a 65 A e fornire al sistema di ricarica Wallbox le informazioni necessarie per diverse funzioni di gestione energetica. Il riferimento corrisponde al modello identificato da Wallbox come MTR-3P-65A / EM340-PRO380 e si installa su guida DIN occupando 3 moduli.

Grazie alla comunicazione RS485 con caricabatterie Wallbox compatibili, il misuratore consente di conoscere in tempo reale il consumo dell’impianto e di utilizzare queste informazioni per funzioni come Power Boost, gestione dinamica della potenza e soluzioni di ricarica con energia solare compatibili. La misurazione diretta evita l’utilizzo di trasformatori di corrente o pinze esterne in impianti che non superino i 65 A supportati dal dispositivo.

Misuratore trifase fino a 65 A

Il riferimento Wallbox 000002174 è specificamente progettato per impianti trifase e supporta un’intensità massima continua di 65 A.

La misurazione avviene direttamente tramite il contatore stesso, per cui i conduttori delle fasi attraversano elettricamente il dispositivo senza necessità di utilizzare pinze amperometriche esterne.

• Tipo di impianto: trifase.
• Tipo di misurazione: diretta.
• Corrente base: 5 A.
• Corrente massima: 65 A.
• Corrente minima specificata per la famiglia EM340: 0,25 A.

Modello EM340 / PRO380

Wallbox identifica espressamente questo riferimento come Power Meter EM340 / PRO380, Three Phases, 65 A.

L’EM340 è un analizzatore di energia trifase progettato per misurare sia l’energia sia diverse variabili elettriche dell’impianto e trasmetterle al sistema di controllo.

La sua integrazione con i caricabatterie Wallbox consente all’infrastruttura di ricarica di adattare il proprio comportamento alla potenza disponibile nell’edificio.

Compatibile con Power Boost

Una delle principali applicazioni del misuratore è l’uso di Power Boost nei caricabatterie Wallbox compatibili.

Power Boost utilizza la misurazione del consumo generale dell’edificio per regolare dinamicamente la potenza disponibile per la ricarica del veicolo elettrico.

Quando l’abitazione o l’impianto aumenta il proprio consumo, il caricabatterie può ridurre la potenza destinata al veicolo. Quando gli altri consumi diminuiscono, il sistema può tornare ad aumentare la potenza di ricarica entro i limiti configurati.

Ciò consente di sfruttare meglio la potenza elettrica disponibile e aiuta a evitare che la somma del consumo dell’edificio e del veicolo superi il limite configurato per l’impianto.

Gestione dinamica della ricarica

Il misuratore fornisce informazioni elettriche all’ecosistema Wallbox per utilizzare funzioni di gestione energetica dinamica in impianti compatibili.

In infrastrutture con più caricabatterie, Wallbox prevede soluzioni come Dynamic Power Sharing o sistemi equivalenti di gestione dinamica, in grado di distribuire la potenza disponibile tra diversi punti di ricarica.

La compatibilità finale dipende dal modello di caricabatterie, dalla configurazione dell’impianto e dalle funzionalità software abilitate.

Compatibile con soluzioni di ricarica solare

L’EM340 fa parte dei misuratori utilizzati da Wallbox per le sue soluzioni di gestione energetica compatibili con la produzione fotovoltaica, storicamente denominate Eco-Smart e attualmente integrate nelle funzioni di Solar Charging dell’ecosistema Wallbox.

In un impianto compatibile, il sistema può utilizzare le informazioni fornite dal contatore per determinare il flusso energetico dell’abitazione e gestire la ricarica del veicolo in funzione dell’energia disponibile.

Le funzioni specifiche e le modalità di ricarica disponibili dipendono dal caricabatterie Wallbox e dalla versione del sistema di gestione energetica installata.

Comunicazione RS485

La comunicazione tra il misuratore e i caricabatterie Wallbox compatibili avviene tramite RS485.

Nell’EM340, questa comunicazione utilizza il protocollo Modbus RTU, consentendo di trasmettere al sistema di gestione i valori elettrici misurati dal contatore.

Wallbox mostra nella propria documentazione di installazione il collegamento dell’EM340 tramite i terminali corrispondenti a:

• A- / RS485.
• B+ / RS485.
• GND.
• Terminazione del bus.

L’installazione e la configurazione della rete RS485 devono essere eseguite seguendo lo schema corrispondente al caricabatterie Wallbox utilizzato.

Misurazione di energia attiva e reattiva

La piattaforma tecnica EM340 consente di misurare diverse grandezze legate al consumo elettrico.

Tra i parametri disponibili figurano:

• Energia attiva: kWh.
• Energia reattiva: kvarh.
• Potenza attiva: kW.
• Potenza reattiva: kvar.
• Potenza apparente: kVA.
• Tensione tra fasi: VLL.
• Tensione fase-neutro: VLN.
• Corrente: A.
• Fattore di potenza: PF.
• Frequenza: Hz.

Il dispositivo può lavorare con informazioni totali del sistema e con diverse variabili corrispondenti a ciascuna fase.

Misurazione di energia importata ed esportata

La famiglia EM340 consente di distinguere tra energia consumata dalla rete ed energia esportata, una caratteristica particolarmente utile quando l’impianto integra generazione fotovoltaica.

Questa capacità permette di fornire al sistema di gestione energetica informazioni sulla direzione del flusso di potenza.

Connessione diretta 5(65) A

Il misuratore utilizza un ingresso di corrente specificato come 5(65) A, cioè una corrente base di 5 A e un’intensità massima continua di 65 A.

Essendo un contatore a connessione diretta, non necessita di trasformatori di corrente esterni per funzionare entro questo intervallo.

Per impianti trifase con intensità superiori, Wallbox dispone di misuratori a misura indiretta con pinze per gamme maggiori.

Tensione trifase da 208 a 400 V tra le fasi

La piattaforma EM340 è progettata per reti con una tensione di misura di 208 a 400 V AC tra le fasi.

Può essere utilizzata in sistemi trifase compatibili a 3 o 4 conduttori, in base alla configurazione elettrica e allo schema di collegamento stabilito dal produttore.

Autoalimentato dalla rete misurata

L’EM340 è un misuratore autoalimentato dalla tensione elettrica che sta misurando, quindi non necessita di un’alimentazione ausiliaria indipendente per il normale funzionamento.

Il consumo proprio specificato per la famiglia EM340 è fino a circa 1 W / 10 VA.

Display LCD retroilluminato

Il misuratore integra un display LCD retroilluminato che consente di consultare le principali grandezze elettriche direttamente dal quadro.

Il design EM340 utilizza tre righe da otto cifre e aree touch per navigare tra le diverse pagine di informazioni e parametri.

Oltre al funzionamento integrato con Wallbox, questa visualizzazione risulta utile durante la messa in servizio, il controllo e la manutenzione dell’impianto.

Montaggio su guida DIN

Il Wallbox 000002174 è concepito per essere installato in quadri elettrici su guida DIN.

Occupa 3 moduli DIN, quindi deve essere riservato lo spazio corrispondente all’interno dell’involucro elettrico.

Le dimensioni della piattaforma EM340 sono approssimativamente:

• Larghezza: 54 mm.
• Altezza: 90 mm.
• Profondità: 63 mm.

Il peso del misuratore EM340 è di circa 240 g incluso l’imballaggio, secondo la scheda tecnica del produttore dell’analizzatore.

Protezione frontale IP51

La famiglia EM340 dispone di:

• Protezione frontale: IP51.
• Protezione dei terminali: IP20.

Il misuratore è destinato al montaggio all’interno di un quadro o di un involucro elettrico adeguato, pertanto il grado di protezione finale dell’installazione dipenderà dal contenitore utilizzato.

Precisione per il monitoraggio energetico

L’EM340 soddisfa specifiche di precisione per la misurazione elettrica professionale.

• Energia attiva: classe 1 secondo EN 62053-21.
• Energia attiva: classe B secondo EN 50470-3 per le varianti corrispondenti.
• Energia reattiva: classe 2 secondo EN 62053-23.
• Precisione di corrente e tensione: fino a ±0,5 % della lettura nelle condizioni specificate dal produttore.

Importante: il riferimento 000002174 non deve essere confuso con l’EM340 MID

Wallbox commercializza sia misuratori EM340 standard sia versioni EM340 MID. Il riferimento 000002174 appare identificato da Wallbox come MTR-3P-65A / EM340-PRO380 trifase da 65 A, mentre la documentazione attuale degli accessori presenta la versione EM340 MID come una categoria distinta.

Pertanto, non deve essere attribuita automaticamente al riferimento 000002174 la certificazione MID destinata alla misurazione fiscale o alla fatturazione senza verificare espressamente che l’unità fornita corrisponda a una variante certificata.

Caratteristiche tecniche del Wallbox 000002174

• Marca: Wallbox.
• Riferimento: 000002174.
• Codice prodotto: MTR-3P-65A.
• Modello associato: EM340 / PRO380.
• Tipo: misuratore di energia.
• Impianto elettrico: trifase.
• Tipo di misurazione: diretta.
• Corrente nominale/base: 5 A.
• Corrente massima: 65 A.
• Tensione della famiglia EM340: 208-400 V AC tra le fasi.
• Montaggio: guida DIN.
• Larghezza: 3 moduli DIN.
• Dimensioni dell’EM340: circa 54 x 90 x 63 mm.
• Comunicazione con Wallbox: RS485.
• Protocollo: Modbus RTU.
• Display: LCD retroilluminato.
• Misurazione di energia attiva: sì.
• Misurazione di energia reattiva: sì.
• Misurazione per fase: sì.
• Misurazione di energia importata/esportata: sì.
• Power Boost: compatibile nei sistemi Wallbox supportati.
• Eco-Smart / Solar Charging: compatibile in base al caricabatterie e alla configurazione.
• Dynamic Power Sharing: compatibile in base all’infrastruttura Wallbox.
• Protezione frontale: IP51.
• Protezione dei terminali: IP20.
• Autoalimentazione: sì.

Misuratore Wallbox per ottimizzare la ricarica del veicolo elettrico

Il Wallbox 000002174 consente di integrare la misurazione del consumo trifase dell’impianto con caricabatterie Wallbox compatibili, fornendo le informazioni necessarie per adattare la ricarica del veicolo all’energia realmente disponibile.

La misurazione diretta fino a 65 A, il formato compatto da 3 moduli DIN e la comunicazione RS485 lo rendono una soluzione particolarmente adatta per installazioni domestiche e professionali trifase in cui si desidera utilizzare Power Boost, funzioni di ricarica solare o sistemi di gestione dinamica della potenza.

L’installazione deve essere eseguita da un professionista qualificato e seguendo sia lo schema del misuratore sia la documentazione specifica del caricabatterie Wallbox con cui verrà utilizzato.
