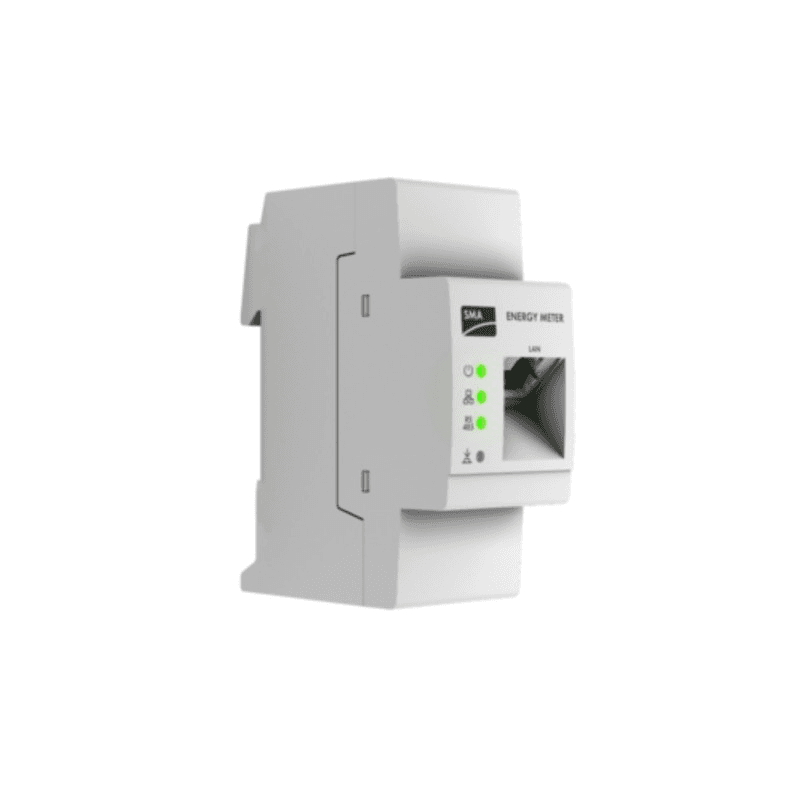

Contatore di energia (Smart Meter) SMA EM-1CT63A-21

Il SMA Energy Meter CT EM-1CT63A-21 è un misuratore di energia intelligente progettato per registrare in modo rapido e preciso i flussi elettrici di impianti fotovoltaici e sistemi di gestione energetica SMA. Questa versione integra un trasformatore di corrente da 63 A e consente di trasmettere i valori misurati tramite Ethernet all’interno della rete locale, facilitando il monitoraggio del consumo di rete, dell’energia immessa e della produzione fotovoltaica.

Grazie alla misurazione bidirezionale, lo SMA EM-1CT63A-21 può determinare sia l’energia prelevata dalla rete sia l’energia immessa in essa. Queste informazioni possono essere utilizzate all’interno dell’ecosistema SMA per ottimizzare la gestione energetica, aumentare l’autoconsumo dell’energia fotovoltaica ed eseguire funzioni di regolazione compatibili con i dispositivi installati.

Misurazione tramite trasformatore di corrente da 63 A

Lo SMA EM-1CT63A-21 effettua la misurazione tramite un trasformatore di corrente, incluso di serie con il dispositivo. Questa versione dispone di un collegamento CT ed è orientata ad applicazioni monofase con una corrente limite fino a 63 A.

A differenza di altri misuratori con collegamento diretto, lo SMA Energy Meter CT registra la corrente tramite il relativo trasformatore. Questa configurazione ne facilita l’integrazione nei quadri elettrici e consente di effettuare la misurazione senza far passare direttamente tutta la corrente dell’impianto attraverso il misuratore stesso.

Misurazione bidirezionale per impianti fotovoltaici

Lo SMA Energy Meter CT consente di registrare i flussi di energia in entrambe le direzioni. In questo modo può essere utilizzato per conoscere la potenza assorbita dalla rete elettrica e la potenza fotovoltaica immessa in rete.

Può inoltre essere impiegato come contatore di produzione fotovoltaica e contribuire a integrare la produzione di inverter di altri produttori all’interno di determinati sistemi di gestione energetica SMA compatibili.

Comunicazione tramite Ethernet

Il misuratore integra un’interfaccia Ethernet per trasmettere i valori registrati attraverso la rete locale. Non dispone di connessione WiFi, pertanto la sua integrazione con gli altri componenti del sistema avviene tramite cavo di rete.

La comunicazione rapida dei valori elettrici consente ai sistemi SMA compatibili di disporre di informazioni aggiornate per il monitoraggio e la gestione energetica. Il produttore prevede cicli di misurazione di 1000 ms e 200 ms.

Compatibile con i sistemi di gestione energetica SMA

Lo SMA EM-1CT63A-21 è progettato per integrarsi in impianti con sistemi di gestione SMA. Può essere utilizzato insieme a Sunny Home Manager 2.0 e a soluzioni System Manager compatibili, fornendo i valori necessari per supervisionare e gestire i flussi energetici dell’impianto.

SMA include inoltre questo misuratore tra i componenti compatibili per determinate configurazioni di zero immissione. In questi sistemi, le informazioni fornite dal misuratore consentono al sistema di regolazione di conoscere in tempo reale lo scambio energetico nel punto di connessione alla rete.

Installazione compatta su guida DIN

Il dispositivo è progettato per essere installato su guida DIN all’interno di un quadro elettrico o di un armadio contatori. Le sue dimensioni sono di soli 35 x 88 x 65 mm e occupa due moduli su guida DIN, facilitandone l’integrazione anche in quadri con spazio disponibile limitato.

Il modello EM-1CT63A-21 ha un peso approssimativo di 0,2 kg ed è predisposto per funzionare a temperature ambiente comprese tra -25 e +55 °C.

Precisione e consumo ridotto

Lo SMA Energy Meter CT offre una precisione di misurazione fino a ≤ 2 % e supporta una corrente massima di 63 A tramite il trasformatore fornito. Il suo consumo proprio massimo è ≤ 2 W, contribuendo a mantenere ridotto il consumo ausiliario del sistema di monitoraggio.

La tensione nominale di funzionamento è compresa tra 85 e 250 V CA e supporta frequenze di rete di 50 o 60 Hz con una tolleranza del ±5 %.

Caratteristiche tecniche dello SMA EM-1CT63A-21

• Marca: SMA Solar.
• Codice: EM-1CT63A-21.
• Gamma: SMA Energy Meter CT.
• Tipo: misuratore di energia intelligente / Smart Meter.
• Applicazione: misurazione e gestione energetica in impianti fotovoltaici.
• Numero di trasformatori di corrente inclusi: 1.
• Corrente limite: massimo 63 A.
• Tipo di misurazione: tramite trasformatore di corrente.
• Misurazione bidirezionale: sì.
• Tensione nominale: 85-250 V CA.
• Frequenza: 50/60 Hz (±5 %).
• Consumo proprio massimo: ≤ 2 W.
• Precisione di misurazione: ≤ 2 %.
• Cicli di misurazione: 1000 ms / 200 ms.
• Interfaccia di comunicazione: Ethernet.
• WiFi: no.
• Montaggio: guida DIN in quadro elettrico o armadio contatori.
• Spazio necessario su guida DIN: 2 moduli.
• Dimensioni: 35 x 88 x 65 mm.
• Peso: circa 0,2 kg.
• Temperatura ambiente di funzionamento: -25 a +55 °C.
• Temperatura di trasporto e stoccaggio: -25 a +70 °C.
• Altitudine massima di funzionamento: 2000 m sul livello del mare.
• Grado di protezione: IP20.
• Classe di protezione: II.
• Categoria di sovratensione: CAT III.
• Garanzia del produttore: 2 anni.

Contenuto della fornitura

Secondo la documentazione SMA, la fornitura dell’EM-1CT63A-21 include lo SMA Energy Meter CT, un trasformatore di corrente da 63 A, il connettore per l’ingresso di tensione, il connettore per il trasformatore di corrente e la documentazione di installazione.

Misurazione per ottimizzare l’autoconsumo fotovoltaico

Le informazioni fornite dallo SMA EM-1CT63A-21 consentono di conoscere come fluisce l’energia tra l’impianto fotovoltaico, i consumi e la rete elettrica. Integrati in un sistema SMA compatibile, questi dati possono essere utilizzati per ottimizzare l’autoconsumo, monitorare l’energia acquistata o immessa e coordinare strategie di gestione energetica.

Il suo formato compatto per guida DIN, la comunicazione Ethernet, la misurazione bidirezionale e il trasformatore di corrente da 63 A incluso rendono lo SMA Energy Meter CT EM-1CT63A-21 una soluzione specifica per impianti monofase che necessitano di integrare la misurazione energetica nell’ecosistema SMA.

Importante: l’installazione e la messa in servizio del misuratore devono essere eseguite da personale qualificato e seguendo le istruzioni e i requisiti di sicurezza stabiliti da SMA.
