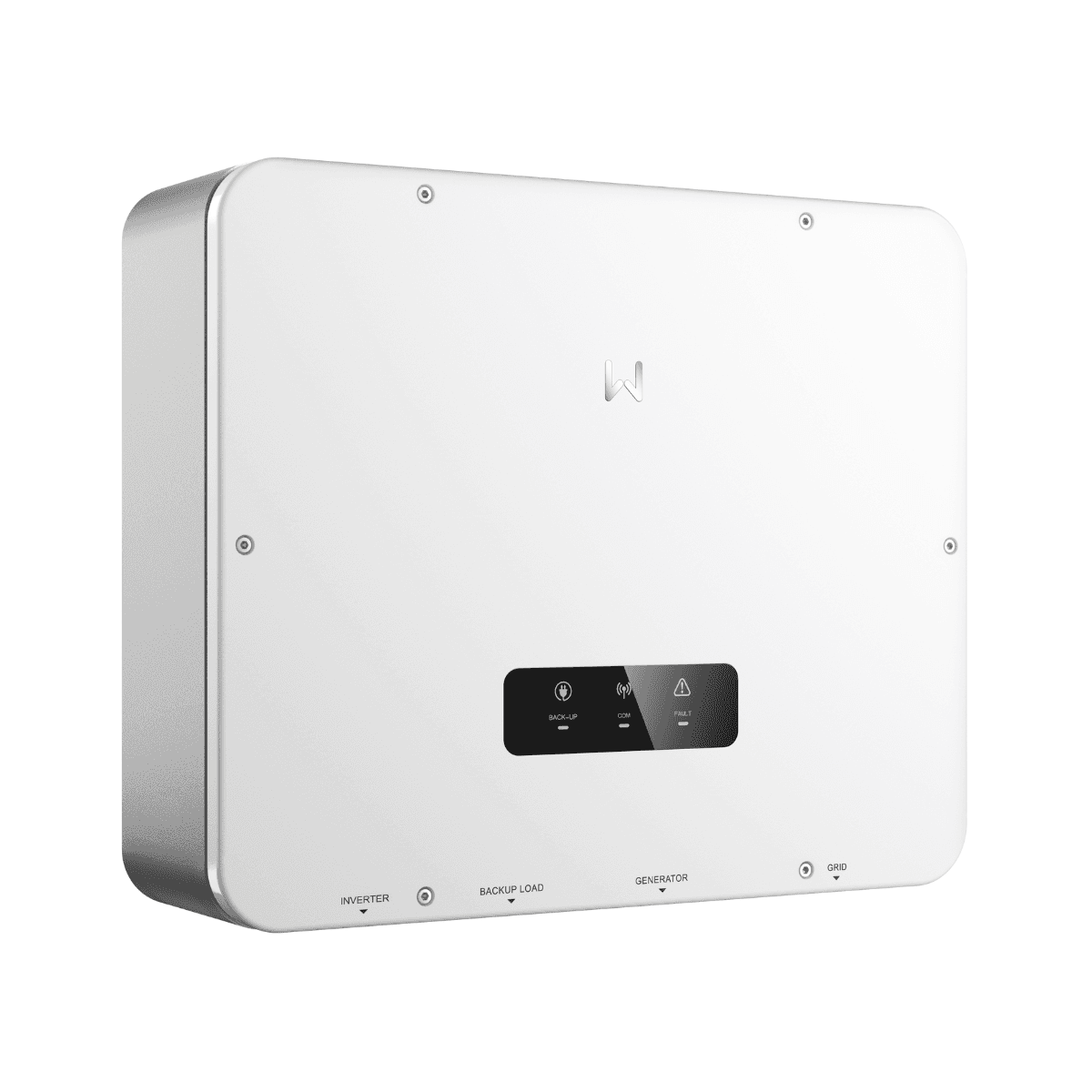

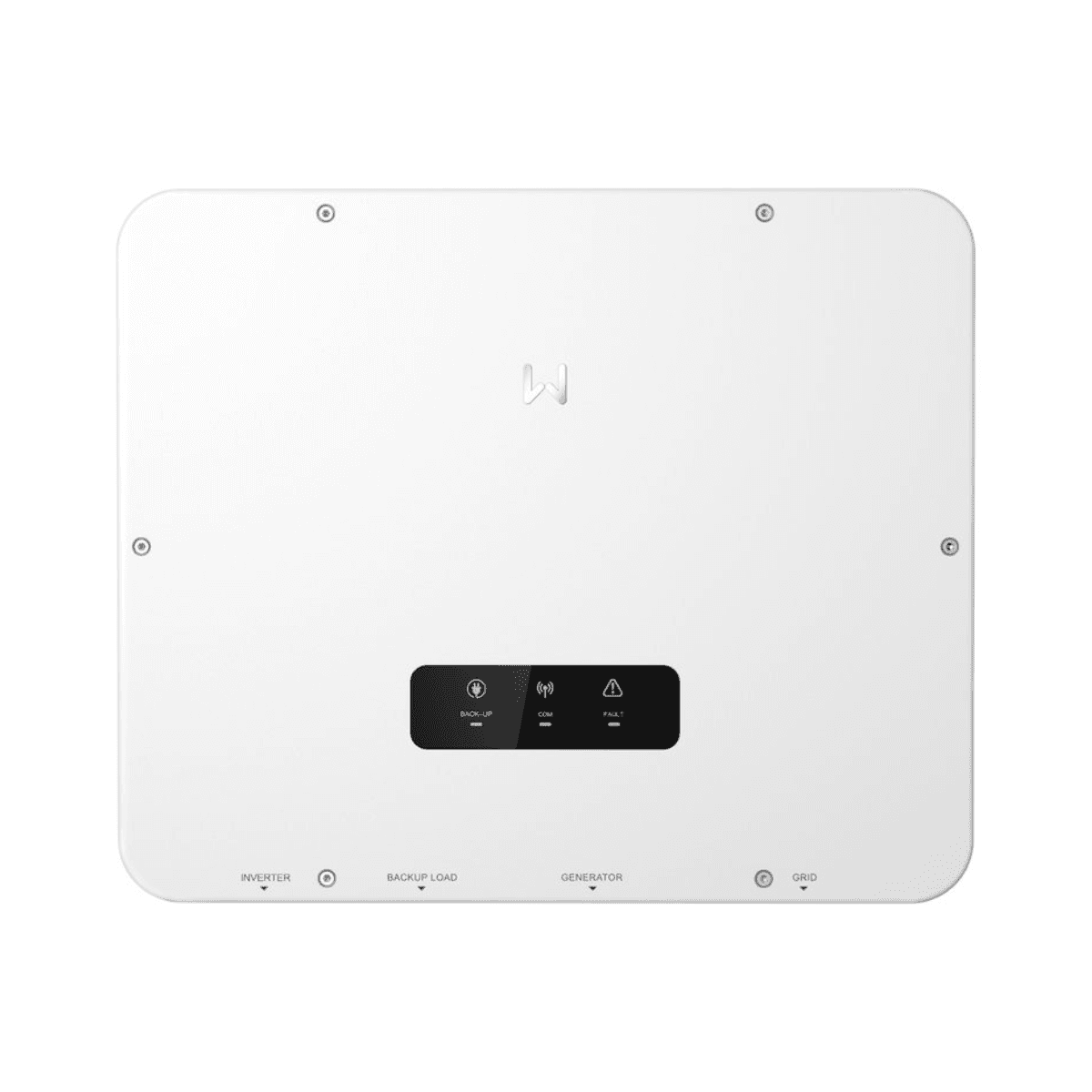

Fornitura di backup affidabile per lo stoccaggio di energia GoodWe STS200-80-10

Il GoodWe STS200-80-10 è un sistema di trasferimento statico progettato per fornire un alimentazione elettrica di backup affidabile in impianti di accumulo di energia. Lavora insieme agli inverter ibridi GoodWe compatibili per gestire la transizione tra il funzionamento connesso alla rete e la modalità di backup quando si verifica un’interruzione dell’alimentazione elettrica.

Con una potenza apparente nominale di 50 kilovoltampere, tensione trifase di 380 o 400 volt e un tempo di commutazione inferiore a 10 millisecondi, lo STS consente di mantenere alimentati i carichi di backup tramite l’energia disponibile nei pannelli solari e nelle batterie. Supporta inoltre l’integrazione di un generatore ed è predisposto per gestire carichi ad alta potenza come pompe di calore e motori.

Sistema di trasferimento statico per accumulo di energia

Lo STS, o sistema di trasferimento statico, agisce come elemento di commutazione tra la rete elettrica, l’inverter ibrido, i carichi di backup e, quando fa parte dell’impianto, un generatore.

Quando la rete funziona normalmente, il sistema consente di operare in modalità connessa alla rete. Se si verifica un’interruzione di alimentazione, l’inverter passa alla modalità di backup e mantiene l’alimentazione dei carichi critici utilizzando l’energia disponibile nel sistema fotovoltaico o nelle batterie.

Quando la rete elettrica torna disponibile, il sistema consente all’inverter di risincronizzarsi e riprendere il funzionamento connesso alla rete.

Commutazione inferiore a 10 millisecondi

Una delle principali caratteristiche del GoodWe STS200-80-10 è il suo tempo di commutazione inferiore a 10 millisecondi. Questo trasferimento rapido è progettato per ridurre al minimo l’interruzione tra il funzionamento connesso alla rete e la modalità di backup.

Questa caratteristica è particolarmente importante in impianti commerciali e in altre applicazioni in cui si desidera mantenere la continuità di alimentazione di carichi considerati essenziali.

Compatibile con inverter ibridi GoodWe ET40/50

La documentazione EMEA vigente di GoodWe specifica la compatibilità dello STS200-80-10 con gli inverter ibridi GoodWe ET40/50.

La comunicazione tra lo STS e l’inverter avviene tramite RS485, consentendo di coordinare le operazioni di connessione, disconnessione e transizione tra le diverse modalità di funzionamento.

Potenza nominale di 50 kilovoltampere

Il collegamento con l’inverter è progettato per una potenza apparente nominale di 50 kilovoltampere. In condizioni normali connesse alla rete, anche il lato rete presenta una potenza apparente nominale di 50 kilovoltampere.

A una tensione nominale di 400 volt, la corrente nominale è di 72,5 ampere. Quando la tensione nominale di uscita è di 380 volt, la corrente nominale indicata da GoodWe è di 75,8 ampere.

Fino a 55 kilovoltampere in modalità di backup senza rete

Sull’uscita destinata ai carichi di backup, lo STS fornisce una potenza apparente nominale di 50 kilovoltampere.

Quando l’impianto funziona senza rete, la potenza apparente massima di backup può raggiungere i 55 kilovoltampere, offrendo capacità aggiuntiva per supportare determinate condizioni di carico.

Fino a 138 kilovoltampere con rete disponibile

Quando è presente l’alimentazione della rete elettrica, l’interfaccia di backup supporta una potenza apparente massima fino a 138 kilovoltampere.

GoodWe specifica inoltre una potenza massima di ingresso sulla porta di rete di 138 kilowatt per energia prelevata dalla rete. La corrente massima di assorbimento sul lato rete e backup può raggiungere i 200 ampere entro le condizioni specificate dal produttore.

Pronto per grandi carichi

Il GoodWe STS200-80-10 è progettato per gestire carichi ad alta potenza entro i limiti elettrici stabiliti per l’apparecchiatura.

GoodWe evidenzia espressamente il suo utilizzo con carichi come pompe di calore e motori ad alta potenza, ampliando le possibilità di impiego del sistema di accumulo in installazioni commerciali e applicazioni con consumi elevati.

Integrazione con generatore

Oltre a lavorare con la rete elettrica e l’inverter ibrido, lo STS dispone di un’interfaccia predisposta per la integrazione di un generatore o di un inverter fotovoltaico compatibile.

Questa possibilità consente di progettare sistemi energetici con una fonte aggiuntiva di generazione per aumentare la flessibilità e la disponibilità energetica dell’impianto.

Potenza fino a 55 kilovoltampere nell’ingresso generatore

Il collegamento destinato al generatore o all’inverter fotovoltaico presenta una potenza apparente nominale di 50 kilovoltampere e una potenza apparente massima di 55 kilovoltampere.

La corrente nominale è di 72,5 ampere a 400 volt. GoodWe specifica una corrente nominale del relè lato generatore di 90 ampere.

Tensione trifase di 380 o 400 volt

Lo STS200-80-10 è progettato per sistemi trifase con una tensione nominale di uscita di 380 o 400 volt e configurazione 3L/N/PE.

La frequenza nominale può essere di 50 o 60 hertz, con un intervallo di frequenza supportato tra 45 e 65 hertz.

La documentazione tecnica stabilisce inoltre un intervallo di tensione di uscita di 176 a 276 volt secondo le condizioni indicate da GoodWe.

Relè di rete da 200 ampere

Il sistema integra un relè in corrente alternata con corrente nominale di 200 ampere. Questa capacità consente di gestire le elevate correnti che possono verificarsi nell’interfaccia rete e backup quando l’impianto funziona connesso all’alimentazione elettrica.

Sul lato corrispondente al generatore, il relè presenta una corrente nominale di 90 ampere.

Protezione IP65 per installazioni esigenti

Il GoodWe STS200-80-10 dispone di un grado di protezione IP65, offrendo protezione contro l’ingresso di polvere e acqua entro le condizioni stabilite per questa classificazione.

La sua costruzione consente di utilizzarlo in diversi ambienti di installazione, purché siano rispettati i requisiti di ubicazione, montaggio, ventilazione e protezione indicati da GoodWe.

Ampio intervallo di temperatura di funzionamento

Lo STS può funzionare con temperature ambiente comprese tra -35 e 60 gradi Celsius, consentendone l’utilizzo in un ampio intervallo di condizioni ambientali.

L’altitudine massima di funzionamento specificata da GoodWe è di 4.000 metri.

Raffreddamento mediante convezione naturale

Il sistema utilizza raffreddamento a convezione naturale, quindi non dipende da ventole per il raffreddamento ordinario.

Questa configurazione riduce il numero di elementi meccanici mobili e consente un funzionamento passivo del sistema di raffreddamento.

Montaggio a parete

Il GoodWe STS200-80-10 è progettato per la installazione a parete. Presenta dimensioni di 510 millimetri di larghezza, 425 millimetri di altezza e 156 millimetri di profondità.

Il suo peso è di circa 16,5 chilogrammi, pertanto la superficie e gli elementi di fissaggio utilizzati durante il montaggio devono essere adeguati a sostenere l’apparecchiatura in modo sicuro.

Design compatto per sistemi commerciali di accumulo

Nonostante gestisca correnti di rete fino a 200 ampere e potenze di backup elevate, lo STS presenta un formato compatto che ne facilita l’integrazione insieme all’inverter e agli altri componenti dell’impianto di accumulo energetico.

Il montaggio deve essere eseguito rispettando le distanze, gli orientamenti e i requisiti di installazione definiti nel manuale del produttore.

Comunicazione RS485 con l’inverter

La comunicazione tra il sistema di trasferimento statico e l’inverter GoodWe compatibile avviene tramite RS485.

Questa comunicazione consente di coordinare il funzionamento dell’inverter con lo stato della rete, l’uscita di backup e le altre fonti energetiche collegate al sistema.

Applicazioni del GoodWe STS200-80-10

Lo STS è particolarmente orientato a sistemi di accumulo di energia commerciali e ad altri impianti trifase in cui è necessario disporre di alimentazione di backup.

Tra le possibili applicazioni rientrano:

• Sistemi di accumulo energetico con inverter ibridi GoodWe ET40/50.
• Impianti fotovoltaici con batteria e funzione di backup.
• Edifici commerciali con carichi critici.
• Impianti con pompe di calore.
• Sistemi con motori ad alta potenza.
• Impianti con generatore ausiliario.
• Sistemi che richiedono una rapida transizione tra rete e backup.

Caratteristiche tecniche del GoodWe STS200-80-10

• Marca: GoodWe.
• Gamma: STS.
• Riferimento: STS200-80-10.
• Tipo di prodotto: sistema di trasferimento statico.
• Applicazione: alimentazione di backup per sistemi di accumulo di energia.
• Compatibilità indicata da GoodWe: inverter ibridi ET40/50.
• Tensione nominale di uscita: 380 o 400 volt.
• Configurazione elettrica: 3L/N/PE.
• Intervallo di tensione di uscita: tra 176 e 276 volt.
• Frequenza nominale: 50 o 60 hertz.
• Intervallo di frequenza: tra 45 e 65 hertz.
• Potenza apparente nominale lato inverter: 50 kilovoltampere.
• Potenza apparente nominale lato rete: 50 kilovoltampere.
• Potenza apparente nominale di backup: 50 kilovoltampere.
• Potenza apparente massima senza rete: 55 kilovoltampere.
• Potenza apparente massima con rete: 138 kilovoltampere.
• Potenza apparente nominale della porta generatore o inverter fotovoltaico: 50 kilovoltampere.
• Potenza apparente massima della porta generatore o inverter fotovoltaico: 55 kilovoltampere.
• Corrente nominale a 400 volt: 72,5 ampere.
• Corrente nominale a 380 volt: 75,8 ampere.
• Corrente nominale del relè di rete: 200 ampere.
• Corrente nominale del relè del generatore: 90 ampere.
• Tempo di commutazione: inferiore a 10 millisecondi.
• Integrazione con generatore: sì.
• Comunicazione con l’inverter: RS485.
• Raffreddamento: convezione naturale.
• Topologia: non isolata.
• Grado di protezione: IP65.
• Temperatura di funzionamento: tra -35 e 60 gradi Celsius.
• Altitudine massima di funzionamento: 4.000 metri.
• Tipo di montaggio: parete.
• Larghezza: 510 millimetri.
• Altezza: 425 millimetri.
• Profondità: 156 millimetri.
• Peso: circa 16,5 chilogrammi.
• Norme di sicurezza: IEC 62109-1 e IEC 62109-2.
• Compatibilità elettromagnetica: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 e EN 61000-6-4.

Backup rapido e flessibile per sistemi di accumulo energetico

Il GoodWe STS200-80-10 consente di integrare rete elettrica, inverter ibrido, carichi di backup e generatore in una soluzione progettata per mantenere la continuità dell’alimentazione energetica quando si verifica un guasto di rete.

La sua commutazione inferiore a 10 millisecondi, la potenza nominale di 50 kilovoltampere, la capacità fino a 55 kilovoltampere senza rete e fino a 138 kilovoltampere con rete disponibile, insieme alla compatibilità con gli inverter GoodWe ET40/50, lo rendono un elemento centrale per sistemi trifase di accumulo che necessitano di una gestione affidabile dell’alimentazione di backup.
