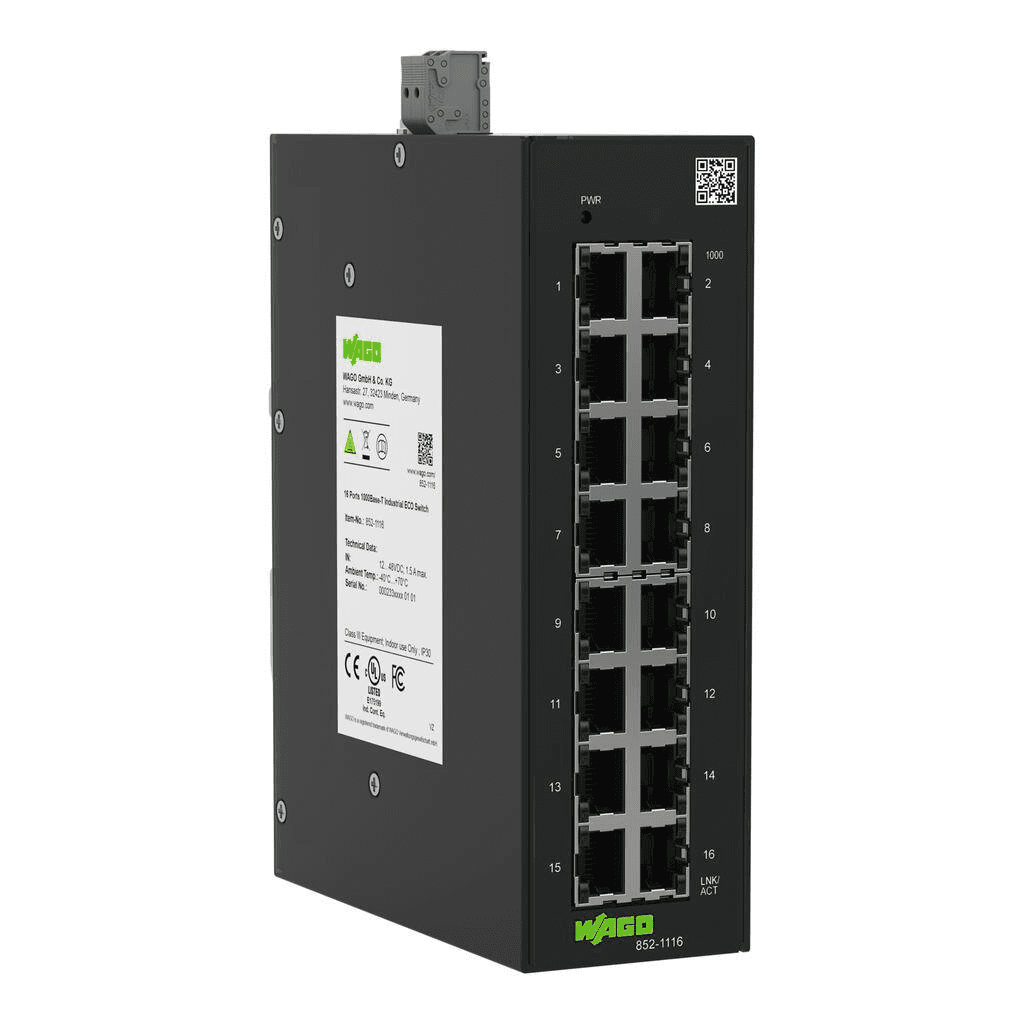

Switch Industriale-ECO-Switch a 16 porte

Il WAGO Industrial-ECO-Switch 852-1116 è uno switch Ethernet industriale non gestito con 16 porte RJ45 Gigabit Ethernet, progettato per creare reti di comunicazione affidabili in macchine, quadri elettrici e sistemi di automazione. Le sue porte supportano 10/100/1000BASE-T con autonegoziazione e Auto-MDI/MDIX, consentendo una messa in servizio semplice senza necessità di configurazione preliminare.

L’apparecchiatura integra alimentazione ridondante da 12 a 48 VDC, contatto di allarme configurabile tramite interruttore DIP, indicatori LED di stato e un contenitore metallico in alluminio predisposto per il montaggio su guida DIN da 35 mm. Il suo intervallo esteso di funzionamento da -40 a +70 °C e la resistenza a vibrazioni e urti lo rendono una soluzione particolarmente adatta alle reti Ethernet in ambienti industriali.

Switch Ethernet industriale non gestito a 16 porte

Il riferimento WAGO 852-1116 dispone di 16 interfacce Ethernet RJ45, offrendo un’elevata densità di connessioni in un unico dispositivo.

Trattandosi di uno switch non gestito, non richiede programmazione né configurazione di rete per iniziare a funzionare. È sufficiente alimentarlo e collegare i dispositivi Ethernet compatibili, facilitando la creazione di reti industriali di piccole e medie dimensioni.

16 porte Gigabit Ethernet

Le 16 porte in rame sono compatibili con le principali velocità Ethernet utilizzate nell’automazione:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Tutte le porte integrano autonegoziazione, in modo che lo switch rilevi automaticamente la velocità di trasmissione compatibile con il dispositivo collegato.

Auto-MDI/MDIX su tutte le porte

La funzione Auto-MDI/MDIX identifica automaticamente le linee di trasmissione e ricezione del cavo Ethernet.

Questa caratteristica semplifica il cablaggio evitando la necessità di distinguere tra collegamenti diretti o incrociati nei dispositivi compatibili, favorendo un funzionamento praticamente plug-and-play.

Commutazione Store-and-Forward senza blocco

Il WAGO 852-1116 utilizza la tecnologia di commutazione Store-and-Forward e un’architettura non-blocking.

Lo switch riceve e verifica i frame prima di inoltrarli verso la porta di destinazione, mentre la sua architettura consente di gestire le comunicazioni tra porte senza introdurre i limiti tipici di una matrice di commutazione bloccante.

Tabella per fino a 8.000 indirizzi MAC

Il dispositivo integra una tabella interna in grado di gestire fino a 8.000 indirizzi MAC.

Questa capacità consente di apprendere quali dispositivi sono collegati a ciascuna porta e di indirizzare i frame Ethernet verso la destinazione corretta all’interno della rete.

Compatibile con Jumbo Frame fino a 10.000 byte

Lo switch supporta Jumbo Frame fino a 10.000 byte, facilitando il trasporto di frame Ethernet di dimensioni maggiori quando anche i dispositivi collegati e l’applicazione sono compatibili con questa funzionalità.

Energy Efficient Ethernet

Il WAGO 852-1116 è conforme allo standard IEEE 802.3az Energy Efficient Ethernet.

Questa tecnologia consente di ridurre il consumo energetico associato ai collegamenti Ethernet quando l’attività di trasmissione è bassa, adattando il funzionamento delle interfacce al carico reale della rete.

Prioritizzazione del traffico Ethernet

Il dispositivo è compatibile con IEEE 802.1p per la prioritizzazione dei pacchetti Ethernet.

WAGO specifica inoltre la prioritizzazione dei pacchetti relativi al protocollo PROFINET, EtherType 0x8892, una caratteristica particolarmente utile nelle reti di automazione in cui determinati dati devono ricevere un trattamento prioritario.

Controllo di flusso IEEE 802.3x

La compatibilità con IEEE 802.3x Flow Control consente di gestire situazioni di congestione nelle comunicazioni Ethernet full-duplex mediante meccanismi di controllo del flusso tra dispositivi compatibili.

Alimentazione da 12 a 48 VDC

L’Industrial-ECO-Switch dispone di un ampio intervallo di alimentazione da 12 a 48 VDC, con tolleranza di ±15 %.

Questa flessibilità ne facilita l’integrazione in quadri di automazione che operano con diverse tensioni continue industriali.

Il consumo massimo specificato da WAGO è:

• Potenza massima: 14 W.
• Corrente massima: 1.500 mA.

Alimentazione ridondante

Il WAGO 852-1116 incorpora un’entrata di alimentazione ridondante, aumentando la disponibilità della rete quando l’installazione utilizza due alimentatori adeguatamente configurati.

Nei sistemi in cui la continuità delle comunicazioni è importante, questa possibilità consente di progettare un’alimentazione con maggiore tolleranza ai guasti.

Protezione contro sovratensione e inversione di polarità

L’elettronica integra protezione contro sovratensione e tensione inversa, contribuendo a proteggere lo switch da determinate condizioni elettriche errate in ingresso di alimentazione.

Contatto di allarme configurabile

Il dispositivo dispone di un contatto di allarme configurabile tramite interruttore DIP, fornendo un segnale aggiuntivo per il monitoraggio di determinati eventi.

Insieme all’alimentazione ridondante e agli indicatori LED, questo contatto aumenta le possibilità di diagnostica dello switch all’interno del quadro di automazione.

Indicatori LED di stato

Il frontale integra indicatori LED per verificare rapidamente lo stato del dispositivo e delle sue connessioni.

• PWR verde: indica la presenza dell’alimentazione.
• 1000 verde per porta: indica il funzionamento a 1.000 Mbps.
• LNK/ACT verde per porta: indica il collegamento e l’attività di trasmissione dati.

Questi indicatori facilitano la messa in servizio e l’individuazione visiva di eventuali problemi di connessione.

Cavo Ethernet Cat. 5e o superiore

Per le comunicazioni Ethernet su rame, WAGO specifica cavo di categoria Cat. 5e o superiore.

La lunghezza massima consentita per collegamento è di 100 metri, in conformità alle condizioni abituali delle reti Ethernet su rame.

Montaggio su guida DIN da 35 mm

Lo switch è predisposto per il montaggio su guida DIN da 35 mm, facilitandone l’integrazione diretta all’interno di quadri elettrici e armadi di automazione.

Il suo formato industriale concentra le 16 porte Gigabit in un dispositivo largo solo 50 mm, ottimizzando lo spazio disponibile sulla guida.

Custodia industriale in alluminio

La custodia è realizzata in alluminio con finitura nero metallizzato.

Il dispositivo presenta dimensioni di:

• Larghezza: 50 mm.
• Altezza: 160 mm.
• Profondità: 120 mm.
• Peso: circa 934 g.

Intervallo esteso di temperatura da -40 a +70 °C

Una delle principali caratteristiche del 852-1116 è il suo intervallo esteso di temperatura di funzionamento.

• Temperatura di esercizio: -40 a +70 °C.
• Temperatura di stoccaggio: -40 a +80 °C.
• Umidità relativa massima: 95 %, senza condensa.

Questo ampio margine consente di utilizzarlo in quadri e applicazioni industriali soggetti a condizioni ambientali più impegnative rispetto a quelle dei dispositivi di rete convenzionali.

Protezione IP30

Lo switch dispone di grado di protezione IP30.

Per questo motivo è destinato principalmente all’installazione in interni e all’interno di quadri o involucri adeguati quando l’ambiente richiede una protezione superiore contro polvere, umidità o acqua.

Resistente a vibrazioni e urti

WAGO specifica la resistenza meccanica secondo le seguenti norme:

• Vibrazioni: IEC 60068-2-6.
• Urti: IEC 60068-2-27.

Queste caratteristiche consentono di utilizzare il dispositivo in ambienti industriali in cui le apparecchiature installate nei quadri elettrici possono essere soggette a vibrazioni o impatti meccanici.

Compatibilità elettromagnetica industriale

Il dispositivo soddisfa requisiti di compatibilità elettromagnetica specifici per ambienti industriali:

• Immunità EMC: EN 61000-6-2.
• Emissioni EMC: EN 61000-6-4.

Standard Ethernet compatibili

La documentazione tecnica del WAGO 852-1116 specifica la compatibilità con:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritizzazione.

Caratteristiche tecniche del WAGO 852-1116

• Marca: WAGO.
• Riferimento: 852-1116.
• Gamma: Industrial-ECO-Switch.
• Tipo: switch Ethernet industriale non gestito.
• Numero di porte: 16.
• Connettori Ethernet: 16 x RJ45.
• Velocità: 10/100/1000 Mbps.
• Interfaccia Gigabit: 1000BASE-T.
• Autonegoziazione: sì, su tutte le porte.
• Auto-MDI/MDIX: sì, su tutte le porte.
• Modalità di commutazione: Store-and-Forward.
• Architettura: non-blocking.
• Tabella MAC: 8.000 indirizzi.
• Jumbo Frame: fino a 10.000 byte.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritizzazione: IEEE 802.1p.
• Mezzo di trasmissione: cavo in rame Cat. 5e o superiore.
• Lunghezza massima del cavo per collegamento: 100 m.
• Tensione di alimentazione: 12-48 VDC ±15 %.
• Alimentazione ridondante: sì.
• Consumo massimo: 14 W.
• Corrente massima: 1.500 mA.
• Protezione contro sovratensione: sì.
• Protezione contro inversione di polarità: sì.
• Contatto di allarme: sì, configurabile tramite DIP switch.
• Indicatori LED: alimentazione, velocità Gigabit e collegamento/attività.
• Montaggio: guida DIN da 35 mm.
• Materiale della custodia: alluminio.
• Colore: nero metallizzato.
• Grado di protezione: IP30.
• Temperatura di funzionamento: -40 a +70 °C.
• Temperatura di stoccaggio: -40 a +80 °C.
• Umidità relativa: fino al 95 %, senza condensa.
• Resistenza alle vibrazioni: IEC 60068-2-6.
• Resistenza agli urti: IEC 60068-2-27.
• Larghezza: 50 mm.
• Altezza: 160 mm.
• Profondità: 120 mm.
• Peso: 934 g.
• Marcatura: CE.
• Omologazione UL: UL 61010-2-201.
• GTIN: 4066966625127.

Switch Gigabit industriale per quadri di automazione

Il WAGO Industrial-ECO-Switch 852-1116 consente di concentrare fino a 16 connessioni Gigabit Ethernet in un dispositivo compatto da montaggio DIN e senza necessità di configurazione, risultando particolarmente adatto a macchine, sistemi di automazione e reti industriali di piccole e medie dimensioni.

Le sue 16 porte 10/100/1000BASE-T, l’alimentazione ridondante, il contatto di allarme, l’Energy Efficient Ethernet, la prioritizzazione IEEE 802.1p e l’intervallo di funzionamento da -40 a +70 °C combinano facilità di installazione con caratteristiche specificamente orientate all’ambiente industriale.
