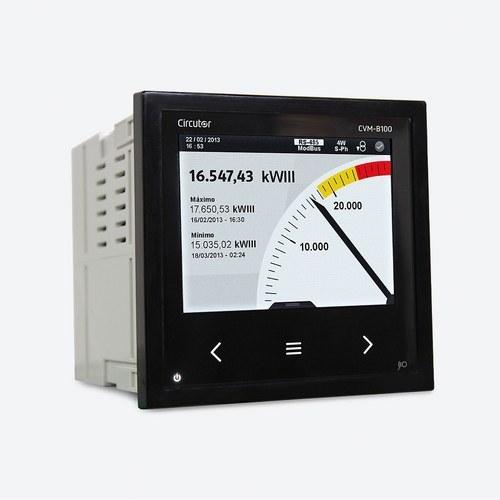

Analizzatore di reti trifase pannello a colori CVM-B100-ITF-485-ICT2

L'analizzatore di reti trifase Circutor CVM-B100-ITF-485-ICT2 (codice M56011) è un dispositivo avanzato progettato per il monitoraggio e controllo dei parametri elettrici in impianti di media e bassa tensione. Con il suo display TFT a colori ad alta risoluzione e la capacità di misurare in quattro quadranti (consumo e generazione), questo apparecchio si presenta come una soluzione completa per quadri elettrici di distribuzione, fornendo misurazioni precise e un controllo completo di tutti gli aspetti relativi al consumo energetico.

Misurazione di precisione e connettività avanzata: Il CVM-B100 offre una precisione di Classe 0.5S per l'energia attiva ed è in grado di effettuare misurazioni ad alta precisione in reti trifase a 3 o 4 fili, bifase o monofase, con possibilità di utilizzo in connessioni ARON. Dotato di comunicazioni RS-485 e supporto per i protocolli Modbus/RTU e BACnet, il dispositivo può essere facilmente integrato in sistemi di gestione energetica centralizzati, consentendo il monitoraggio remoto e la configurazione avanzata dell'apparecchio.

Funzioni di espansione e personalizzazione: Il CVM-B100 è completamente espandibile e consente l'integrazione di fino a 4 moduli aggiuntivi per ingressi e uscite digitali, uscite analogiche e comunicazioni avanzate come Modbus/TCP, Mbus, LonWorks o Profibus. Questo offre una grande flessibilità nell'adattarsi a diverse esigenze di monitoraggio o controllo in impianti industriali o commerciali. Inoltre, la sua innovativa interfaccia SCV (Slide, Choose & View) consente una navigazione semplice e una personalizzazione totale dei parametri visualizzati sullo schermo.

Allarmi programmabili e uscite configurabili: Questo modello dispone di 2 uscite a relè e 2 uscite a transistor, che possono essere configurate indipendentemente per generare allarmi basati su qualsiasi parametro elettrico. Gli allarmi sono completamente programmabili, permettendo di definire valori minimi e massimi, tempi di ritardo e condizioni di blocco. Inoltre, è possibile generare impulsi di uscita per la misurazione di parametri incrementali come energia, costi o emissioni di CO2.

Controllo avanzato e datalogger opzionale: L'analizzatore può funzionare come un convertitore di segnali analogici per qualsiasi parametro istantaneo e, grazie alla sua capacità di integrazione in sistemi SCADA, consente la trasmissione di dati a distanza per una gestione centralizzata dell'energia. È inoltre possibile aggiungere un datalogger autonomo con server web, che consente la visualizzazione di dati storici tramite un browser standard.

Applicazioni speciali a 400 Hz: Il CVM-B100 dispone anche di una versione adattata per operare in reti che lavorano a 400 Hz, rendendolo ideale per applicazioni in settori come l'aeronautica, astronautica, navale e militare.

Specifiche tecniche:

• Tensione nominale: 100-240 V~ (AC) / 120-300 Vdc (DC).
• Corrente di ingresso: .../5 A | .../1 A | .../250 mA.
• Protocollo di comunicazione: Modbus/RTU, BACnet.
• Precisione dell'energia: Classe 0.5S.
• Display: TFT a colori da 3,5 pollici, con risoluzione VGA.
• Dimensioni: 96 x 96 mm.
• Grado di protezione: IP 40 (Frontale), IP 65 (con guarnizione di tenuta).
• Peso: 0,516 kg.

Applicazioni: Il CVM-B100-ITF-485-ICT2 è ideale per l'installazione in quadri elettrici di distribuzione in ambienti industriali o commerciali dove è richiesto un controllo preciso del consumo energetico. La sua capacità di misurare in tempo reale, insieme alla possibilità di programmare allarmi e alla connettività avanzata, lo rende uno strumento indispensabile per ottimizzare il consumo di energia e ridurre i costi operativi.

Questo apparecchio è una soluzione robusta e versatile per coloro che cercano una gestione avanzata dell'energia in impianti elettrici, garantendo misurazioni precise e un controllo totale sul consumo elettrico e l'efficienza operativa.
