Protezione contro le sovratensioni Tipo 2 2P 15kA

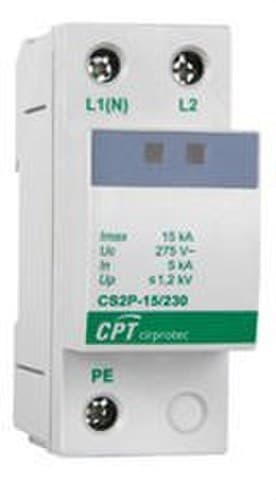

Il limitatore di sovratensioni Cirprotec CS2P-15/230, riferimento 77705228, è un dispositivo di protezione contro le sovratensioni transitorie Tipo 2 / Classe II progettato per proteggere gli impianti elettrici a bassa tensione da picchi di tensione di breve durata. Dispone di 2 poli, una corrente massima di scarica Imax di 15 kA e una corrente nominale di scarica In di 5 kA, in un formato monoblocco compatto da 2 moduli per guida DIN.

Questo limitatore della serie CS di Cirprotec è destinato a quadri elettrici in cui sia necessario limitare le sovratensioni transitorie che possono verificarsi per manovre sulla rete o per effetti indiretti di scariche atmosferiche. La sua tensione nominale è di 230 V CA, ammette una tensione massima di esercizio continuo Uc di 275 V e offre un livello di protezione in tensione Up ≤1,2 kV.

Limitatore contro le sovratensioni transitorie Tipo 2

Il Cirprotec 77705228 è classificato come dispositivo Tipo 2 secondo EN 61643-11 e Classe II secondo IEC 61643-11. Questo tipo di limitatore viene installato abitualmente nei quadri elettrici per limitare le sovratensioni transitorie e deviarne l’energia verso terra prima che raggiunga le apparecchiature collegate a valle.

La gamma CS è concepita per la protezione contro le sovratensioni transitorie indotte e utilizza un formato modulare predisposto per il montaggio su guida DIN.

Imax di 15 kA e In di 5 kA

Il riferimento CS2P-15/230 presenta una corrente massima di scarica Imax di 15 kA con onda 8/20 µs. La corrente nominale di scarica In è di 5 kA, anch’essa con onda 8/20 µs.

• Corrente massima di scarica Imax: 15 kA.
• Corrente nominale di scarica In: 5 kA.
• Forma d’onda: 8/20 µs.

Questi valori caratterizzano la capacità del dispositivo di condurre correnti transitorie associate a sovratensioni nelle condizioni di prova definite dalle norme applicabili.

Livello di protezione Up ≤1,2 kV

Il livello di protezione in tensione Up specificato da Cirprotec è ≤1,2 kV alla corrente nominale di scarica. Questo parametro indica il livello di tensione residua che il limitatore presenta durante il suo intervento nelle condizioni di prova stabilite.

Un valore Up ridotto contribuisce a limitare la tensione che può raggiungere le apparecchiature elettriche ed elettroniche situate a valle del limitatore.

Tensione massima di esercizio continuo di 275 V

Il Cirprotec CS2P-15/230 è progettato per una tensione nominale di 230 V CA a 50-60 Hz e ammette una tensione massima di esercizio continuo Uc di 275 V CA.

La selezione di un limitatore con la tensione Uc adeguata è fondamentale per evitare interventi impropri durante le normali variazioni di tensione della rete.

Configurazione a 2 poli

Il riferimento 77705228 dispone di una configurazione interna a 2 poli ed è destinato ad applicazioni compatibili con reti TT e TNS secondo il catalogo Cirprotec. Il produttore identifica il modello come CS2P-15/230.

L’installazione deve essere eseguita rispettando lo schema di collegamento previsto da Cirprotec e la configurazione specifica della rete elettrica.

Formato monoblocco da 2 moduli DIN

Il limitatore utilizza un design monoblocco, per cui i suoi elementi di protezione formano un unico insieme. Occupa 2 moduli su guida DIN da 35 mm, facilitandone l’integrazione in quadri elettrici con spazio limitato.

Questo formato consente di disporre di una protezione Tipo 2 bipolare senza dover utilizzare moduli indipendenti aggiuntivi per configurare il dispositivo.

Capacità di cortocircuito Isccr di 10 kA

Cirprotec specifica una capacità di tenuta al cortocircuito Isccr di 10 kA per questo riferimento, nelle condizioni stabilite dal produttore.

Il dispositivo non incorpora una protezione contro le sovracorrenti integrata, pertanto deve essere coordinato con le protezioni adeguate dell’impianto.

Fusibile a monte massimo di 63 A gG

La documentazione tecnica stabilisce un fusibile a monte massimo di 63 A tipo gG. Il coordinamento definitivo della protezione contro le sovracorrenti deve essere effettuato in base allo schema elettrico, alla corrente prevista e alle istruzioni di Cirprotec.

Tempo di risposta ≤25 ns

Il tempo di risposta specificato dal produttore è ≤25 ns. Questa rapida azione consente al limitatore di limitare gli impulsi transitori di brevissima durata che possono comparire in un impianto elettrico.

Protezione IP20

Il CS2P-15/230 dispone di grado di protezione IP20 ed è progettato per essere installato all’interno di quadri elettrici o involucri idonei.

L’involucro finale del quadro deve fornire il livello di protezione necessario in base alle condizioni ambientali e al luogo di installazione.

Ampio intervallo di temperatura

La scheda tecnica ufficiale specifica un intervallo di temperatura di funzionamento compreso tra -40 e +85 °C e un intervallo di umidità relativa dal 5 al 95%.

Queste caratteristiche ne consentono l’integrazione in un’ampia varietà di quadri elettrici, purché siano rispettate le condizioni di installazione indicate da Cirprotec.

Custodia resistente e autoestinguente

L’involucro isolante è realizzato in PC+FV, policarbonato rinforzato con fibra di vetro, e presenta colore grigio RAL 7035. Il materiale soddisfa una classificazione di infiammabilità UL94 V-0.

Questa costruzione è orientata all’uso professionale nei quadri di distribuzione e protezione elettrica.

Morsetti per conduttori fino a 35 mm²

Il limitatore ammette diverse sezioni di conduttore in funzione del tipo di cavo:

• Conduttore rigido: da 6 a 35 mm².
• Conduttore flessibile: da 6 a 25 mm².
• Coppia di serraggio: 4 Nm.

La sezione effettiva del cablaggio deve essere selezionata in base al progetto dell’impianto, alle correnti previste e alla normativa applicabile.

Senza contatto di segnalazione remota

Il riferimento 77705228 corrisponde alla versione standard CS2P-15/230. Cirprotec commercializza separatamente il riferimento 77705229 come variante con segnalazione remota.

Pertanto, non deve essere attribuito al riferimento 77705228 un contatto remoto di segnalazione salvo che venga integrato mediante un’altra soluzione specifica compatibile.

Applicazioni del Cirprotec CS2P-15/230

• Quadri elettrici di distribuzione.
• Impianti residenziali compatibili.
• Edifici commerciali e terziari.
• Impianti industriali.
• Telecomunicazioni.
• Impianti di trattamento delle acque.
• Protezione di apparecchiature elettriche ed elettroniche contro le sovratensioni transitorie.
• Impianti in reti TT e TNS compatibili con la configurazione del dispositivo.

Caratteristiche tecniche del Cirprotec 77705228

• Marca: Cirprotec.
• Riferimento: 77705228.
• Modello: CS2P-15/230.
• Serie: CS.
• Tipo: limitatore contro le sovratensioni transitorie.
• Classificazione EN: Tipo 2.
• Classificazione IEC: Classe II.
• Numero di poli: 2.
• Configurazione interna: 2 poli.
• Formato: monoblocco.
• Numero di moduli DIN: 2.
• Montaggio: guida DIN da 35 mm.
• Configurazioni di rete indicate nel catalogo: TT / TNS.
• Tensione nominale Un: 230 V CA.
• Frequenza: 50-60 Hz.
• Tensione massima di esercizio continuo Uc: 275 V CA.
• Corrente nominale di scarica In: 5 kA, onda 8/20 µs.
• Corrente massima di scarica Imax: 15 kA, onda 8/20 µs.
• Livello di protezione Up: ≤1,2 kV.
• Tempo di risposta: ≤25 ns.
• Capacità di cortocircuito Isccr: 10 kA.
• Fusibile a monte massimo: 63 A gG.
• Protezione contro i cortocircuiti integrata: no.
• Fusibile di backup integrato: no.
• Contatto di segnalazione remota: no.
• Sezione conduttore rigido: 6-35 mm².
• Sezione conduttore flessibile: 6-25 mm².
• Coppia di serraggio: 4 Nm.
• Grado di protezione: IP20.
• Materiale isolante: PC+FV.
• Classificazione di infiammabilità: UL94 V-0.
• Colore della custodia: grigio RAL 7035.
• Temperatura di funzionamento: -40 a +85 °C.
• Umidità relativa: 5-95%.
• Norme: IEC 61643-11 e EN 61643-11.
• EAN: 8435297811244.

Protezione Tipo 2 compatta per quadri elettrici

Il Cirprotec CS2P-15/230 combina una corrente massima di scarica di 15 kA, una corrente nominale di 5 kA e un livello di protezione Up ≤1,2 kV in soli 2 moduli DIN. Il suo formato monoblocco facilita l’integrazione in quadri elettrici dove è richiesta una protezione compatta contro le sovratensioni transitorie.

La tensione Uc di 275 V, il tempo di risposta ≤25 ns, la capacità Isccr di 10 kA e l’ampio intervallo di temperatura completano una soluzione orientata alla protezione di impianti residenziali, terziari e industriali compatibili.

Importante: questo dispositivo protegge contro le sovratensioni transitorie e non sostituisce le protezioni contro sovraccarichi, cortocircuiti o sovratensioni permanenti che possano essere necessarie nell’impianto. Deve essere coordinato con le protezioni corrispondenti e installato seguendo le istruzioni di Cirprotec e la normativa applicabile.
