Protettore da sovratensioni Tipo 2 4P 15kA

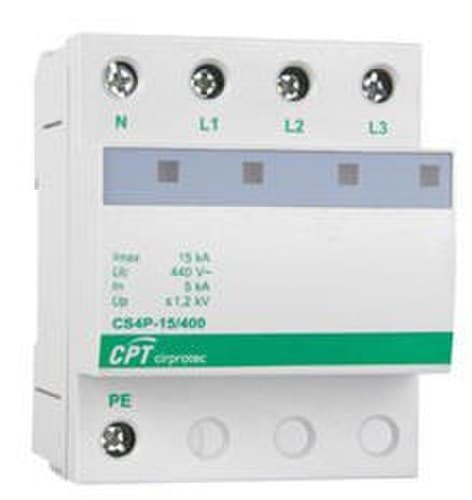

Il Cirprotec CS4P-15/400, riferimento 77705428, è un dispositivo di protezione contro le sovratensioni transitorie di Tipo 2 progettato per proteggere impianti elettrici trifase da 230/400 V da picchi di tensione indotti da scariche atmosferiche o manovre sulla rete. Dispone di 4 poli, configurazione interna 4+0 e una corrente massima di scarica Imax di 15 kA, offrendo una soluzione compatta per l’installazione in quadri elettrici su guida DIN.

Questo dispositivo di protezione contro le sovratensioni (DPS) appartiene alla gamma CS di Cirprotec e presenta un design monoblocco da 4 moduli DIN. È particolarmente indicato per reti TNS e fornisce protezione nelle modalità L-PE e N-PE. Il suo indicatore LED consente di verificare visivamente lo stato del dispositivo durante le operazioni di ispezione e manutenzione.

Caratteristiche principali del Cirprotec CS4P-15/400

• Protezione contro le sovratensioni transitorie.
• Riferimento Cirprotec: 77705428.
• Modello: CS4P-15/400.
• Classificazione secondo EN 61643-11: Tipo 2.
• Classificazione secondo IEC 61643-11: Classe II.
• Configurazione interna: 4+0.
• Numero di poli: 4.
• Tensione nominale: 230/400 V AC.
• Frequenza nominale: 50-60 Hz.
• Corrente massima di scarica Imax: 15 kA.
• Corrente nominale di scarica In: 5 kA.
• Livello di protezione Up: ≤1,2 kV.
• Tensione massima continua di esercizio Uc: 275 V AC.
• Formato monoblocco.
• Installazione su guida DIN.
• Larghezza di 4 moduli DIN.
• Indicazione di stato mediante LED.
• Modalità di protezione L-PE / N-PE.
• Configurazione di rete TNS.
• Grado di protezione IP20.

Protezione Tipo 2 contro le sovratensioni transitorie

Il CS4P-15/400 è classificato come DPS Tipo 2 / Classe II ed è destinato a limitare le sovratensioni transitorie che possono comparire nell’impianto elettrico a seguito di scariche atmosferiche indirette, fenomeni indotti o manovre di commutazione sulla rete.

La sua funzione è deviare verso terra l’energia associata a questi impulsi e limitare la tensione residua che raggiunge le apparecchiature installate a valle. In questo modo aiuta a proteggere ricevitori elettrici ed elettronici sensibili e contribuisce a ridurre i guasti associati ai picchi di tensione.

Capacità di scarica

Il dispositivo offre una corrente massima di scarica Imax di 15 kA con onda 8/20 µs e una corrente nominale di scarica In di 5 kA. Il suo livello di protezione in tensione Up è pari o inferiore a 1,2 kV, consentendo di limitare la sovratensione che può raggiungere le apparecchiature collegate.

Parametro elettrico Valore Classificazione EN Tipo 2 Classificazione IEC Classe II Tensione nominale Un 230/400 V AC Frequenza 50-60 Hz Tensione massima continua di esercizio Uc 275 V AC Corrente nominale di scarica In (8/20 µs) 5 kA Corrente massima di scarica Imax (8/20 µs) 15 kA Livello di protezione in tensione Up ≤1,2 kV Capacità di cortocircuito Isccr 10 kA Fusibile a monte massimo 63 A gG Tempo di risposta ≤25 ns

Configurazione a 4 poli

Il Cirprotec 77705428 dispone di una configurazione interna 4+0 e 4 poli. È concepito per reti TNS e funziona mediante modalità di protezione L-PE e N-PE, fornendo protezione per le fasi e il neutro rispetto al conduttore di protezione.

La sua tensione nominale di 230/400 V AC lo rende adatto a quadri elettrici trifase comuni in installazioni commerciali, terziarie e industriali che richiedono protezione Tipo 2 contro le sovratensioni transitorie.

Formato monoblocco per guida DIN

Il CS4P-15/400 presenta una costruzione monoblocco e occupa 4 moduli su guida DIN. Questo design consente di integrarlo in modo compatto nei quadri elettrici di distribuzione e di centralizzare la protezione delle quattro linee in un unico dispositivo.

A differenza dei dispositivi di protezione con cartucce estraibili, questo modello utilizza un corpo monoblocco. Lo stato del dispositivo può essere controllato tramite il sistema di indicazione LED, facilitando le ispezioni periodiche dell’impianto.

Caratteristiche meccaniche e ambientali

Caratteristica Valore Formato Monoblocco Numero di poli 4 Configurazione interna 4+0 Numero di moduli DIN 4 Configurazione di rete TNS Modalità di protezione L-PE / N-PE Tipo di indicazione LED Grado di protezione IP20 Materiale isolante PC + fibra di vetro Colore dell’involucro Grigio RAL 7035 Classe di infiammabilità UL94 V-0 Sezione del conduttore rigido 6 a 35 mm² Sezione del conduttore flessibile 6 a 25 mm² Coppia di serraggio 4 Nm Temperatura di esercizio -40 a 85 °C Umidità di esercizio 5 a 95 %

Installazione e applicazioni

Il protector di sovratensioni Cirprotec CS4P-15/400 è destinato a quadri elettrici di distribuzione dove sia necessaria una protezione Tipo 2 contro le sovratensioni transitorie. Può essere impiegato in impianti di edifici residenziali, commerciali, terziari o industriali con caratteristiche elettriche compatibili con il dispositivo.

Grazie al montaggio su guida DIN, ai suoi quattro moduli di larghezza e alla configurazione a quattro poli, consente di integrare la protezione contro le sovratensioni in modo semplice all’interno del quadro elettrico. Per garantire il corretto funzionamento del sistema, devono essere rispettate le sezioni dei conduttori, le protezioni a monte, gli schemi di collegamento e gli altri requisiti definiti da Cirprotec.

Normativa

Il Cirprotec CS4P-15/400 è sviluppato in conformità alle norme IEC 61643-11 e EN 61643-11 applicabili ai dispositivi di protezione contro le sovratensioni collegati a reti elettriche a bassa tensione.

Con una corrente massima di scarica di 15 kA, livello di protezione Up ≤1,2 kV, quattro poli e formato monoblocco da 4 moduli, il Cirprotec 77705428 rappresenta una soluzione compatta per proteggere impianti trifase contro le sovratensioni transitorie e contribuire a preservare le apparecchiature elettriche ed elettroniche collegate.
