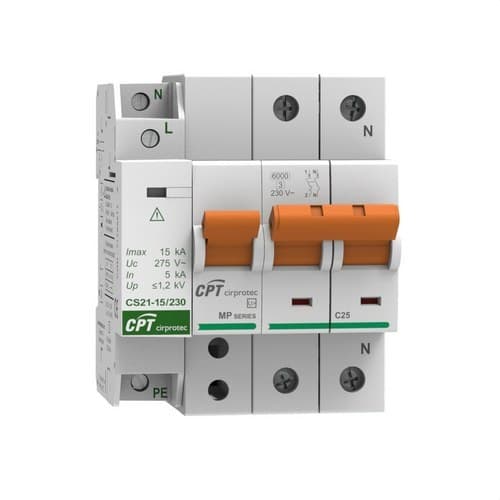

Protettore da sovratensioni permanenti IGA 1P+N 25A

Il dispositivo di protezione Cirprotec V-CHECK 2MP-D-25 + CS21, riferimento 77706395C, è un insieme di protezione per impianti elettrici monofase che combina la protezione contro le sovratensioni permanenti, un Interruttore Generale Automatico (IGA) da 25 A e la protezione contro le sovratensioni transitorie di Tipo 2. La configurazione 1P+N è particolarmente indicata per quadri elettrici di abitazioni, locali e altri impianti monofase a 230 V.

Il комплект è composto dal protettore contro le sovratensioni permanenti V-CHECK 2MP-D-25, con IGA curva C da 25 A integrato, e dal protettore transitorio CS21-15/230. In questo modo, un’unica soluzione consente di intervenire sia contro gli aumenti di tensione prolungati sia di limitare i picchi transitori di brevissima durata associati a manovre elettriche o agli effetti indiretti delle scariche atmosferiche.

Protezione combinata contro sovratensioni permanenti e transitorie

Il riferimento 77706395C riunisce due tipi di protezione complementari:

• Sovratensioni permanenti: il V-CHECK monitora la tensione di alimentazione e interviene sull’IGA integrato quando si verifica un’anomalia permanente conforme alla sua curva di intervento.
• Sovratensioni transitorie: il CS21 limita gli impulsi di tensione di breve durata e devia l’energia del disturbo verso terra.
• Sovraccarichi e cortocircuiti: l’IGA da 25 A fornisce la protezione magnetotermica del circuito.

Questa combinazione aiuta a proteggere sia il cablaggio dell’impianto sia le apparecchiature elettriche ed elettroniche collegate a valle.

IGA da 25 A curva C integrato

Il V-CHECK 2MP-D-25 incorpora un interruttore automatico magnetotermico da 25 A con curva C. L’apparecchio è precablato in fabbrica per semplificare il montaggio e ridurre i collegamenti aggiuntivi all’interno del quadro.

La curva C è comune nei circuiti di distribuzione con carichi che possono generare correnti di spunto moderate. Il potere di interruzione associato a questa famiglia è di 6 kA secondo UNE-EN 60898.

Protezione contro sovratensioni permanenti POP

Il modulo V-CHECK è progettato per rilevare aumenti anomali e prolungati della tensione di rete. Questo tipo di sovratensione può verificarsi, tra le altre cause, per problemi legati al conduttore neutro e può sottoporre i ricevitori elettrici a una tensione superiore a quella prevista per un periodo prolungato.

Quando viene rilevata una condizione di sovratensione permanente conforme alla curva stabilita dal dispositivo, il sistema provoca l’apertura dell’interruttore automatico integrato e disconnette l’impianto protetto.

Protezione POP conforme a UNE-EN 50550

Cirprotec identifica la gamma V-CHECK MP-D come protezione domestica contro le sovratensioni permanenti POP conforme a UNE-EN 50550 e con interruttore automatico incorporato.

La soluzione è particolarmente orientata ai quadri di protezione negli impianti a bassa tensione in cui si desidera integrare il monitoraggio della sovratensione permanente e la protezione magnetotermica.

Protezione transitoria Tipo 2 da 15 kA

Il комплект 77706395C aggiunge un protettore Cirprotec CS21-15/230, classificato come Tipo 2 secondo EN 61643-11 e Classe II secondo IEC 61643-11.

Il CS21 presenta una corrente massima di scarica Imax di 15 kA con onda 8/20 µs ed è progettato per limitare le sovratensioni transitorie nei quadri elettrici a bassa tensione.

• Classificazione: Tipo 2 / Classe II.
• Imax L-N: 15 kA, onda 8/20 µs.
• Imax N-PE: 15 kA, onda 8/20 µs.
• Corrente nominale di scarica In: 5 kA.

Configurazione 1+1 del protettore transitorio

Il CS21 utilizza una configurazione interna 1+1 a 2 poli, specificamente concepita per impianti monofase con fase, neutro e conduttore di protezione.

I modi di protezione sono L-N e N-PE, offrendo una protezione coordinata tra fase e neutro e tra neutro e terra.

Compatibile con reti TT e TNS

Cirprotec specifica il CS21-15/230 per configurazioni di rete TT e TNS. L’installazione deve essere eseguita rispettando lo schema di collegamento indicato dal produttore, prestando particolare attenzione al conduttore neutro e al collegamento di protezione PE.

Tensione nominale di 230 V CA

Il protettore CS21 funziona con una tensione nominale di 230 V CA a 50-60 Hz. La sua tensione massima di esercizio continuo è di 275 V tra fase e neutro.

Queste caratteristiche lo rendono adatto ai quadri monofase convenzionali a bassa tensione compatibili con la configurazione indicata.

Livello di protezione del CS21

Per il modulo di protezione transitoria, Cirprotec specifica un livello di protezione Up ≤1,2 kV tra fase e neutro e ≤1,5 kV tra neutro e terra.

Il livello Up rappresenta la tensione residua che compare durante l’intervento del protettore nelle condizioni di prova specificate ed è un parametro importante per coordinare la protezione con le apparecchiature installate a valle.

Capacità di cortocircuito del CS21 di 10 kA

Il protettore transitorio CS21 presenta una capacità di cortocircuito Isccr di 10 kA e Cirprotec specifica un fusibile a monte massimo di 63 A tipo gG per questo modulo.

Il coordinamento definitivo con le protezioni di sovracorrente deve essere effettuato in base allo schema e alle caratteristiche reali dell’impianto.

Disconnessione termica dinamica

Il CS21 incorpora un sistema di disconnessione termica dinamica che consente di isolare internamente l’elemento di protezione quando raggiunge una condizione di fine vita o di funzionamento anomalo.

Questa funzione contribuisce a mantenere il comportamento sicuro del dispositivo durante la sua vita utile.

Indicatore visivo LED

Il modulo di sovratensioni transitorie dispone di indicazione visiva tramite LED, facilitando la verifica del suo stato durante le operazioni di ispezione e manutenzione.

La referenza standard CS21-15/230 utilizzata in questo insieme non incorpora un contatto di segnalazione remota.

Formato compatto da 4 moduli DIN

Il V-CHECK monofase occupa 3 moduli DIN e il compatto CS21 solo 1 modulo aggiuntivo. L’insieme richiede quindi circa 4 moduli di spazio nel quadro elettrico.

Entrambi i componenti sono predisposti per il montaggio su guida DIN, facilitando l’integrazione con le altre protezioni modulari dell’impianto.

CS21 di solo 1 modulo

Una delle caratteristiche distintive del CS21 è il suo formato monoblocco estremamente compatto. Integra i suoi 2 poli di protezione in solo 1 modulo DIN, consentendo di aggiungere la protezione Tipo 2 senza occupare lo spazio abituale di uno scaricatore bipolare convenzionale.

Morsetti del protettore transitorio

Il CS21 ammette:

• Conduttori rigidi: da 6 a 35 mm².
• Conduttori flessibili: da 6 a 25 mm².

La sezione utilizzata deve essere determinata in funzione delle caratteristiche dell’impianto e delle istruzioni di Cirprotec.

Ampio intervallo ambientale del CS21

Il modulo transitorio è progettato per funzionare tra -40 e +85 °C e con un’umidità relativa compresa tra il 5 e il 95%.

Il suo involucro è realizzato in policarbonato, dispone di classificazione di infiammabilità UL94 V-0 e presenta finitura grigia RAL 7035.

Applicazioni del Cirprotec 77706395C

• Quadri elettrici monofase di abitazioni.
• Appartamenti e seconde case.
• Locali commerciali.
• Uffici e piccole attività.
• Condomini.
• Ristrutturazioni di quadri elettrici.
• Impianti monofase con IGA da 25 A.
• Protezione di elettrodomestici e apparecchi elettronici contro anomalie di tensione.

Caratteristiche tecniche del Cirprotec 77706395C

• Marca: Cirprotec.
• Riferimento: 77706395C.
• Insieme: V-CHECK 2MP-D-25 + CS21-15/230.
• Tipo: protezione combinata contro sovratensioni permanenti e transitorie con IGA.
• Applicazione: impianti monofase.
• Configurazione: 1P+N / 1F+N.
• Tensione nominale: 230 V CA.
• IGA integrato: sì.
• Corrente nominale dell’IGA: 25 A.
• Curva dell’IGA: C.
• Potere di interruzione: 6 kA secondo UNE-EN 60898.
• Protezione contro sovratensioni permanenti: sì.
• Protezione POP: conforme a UNE-EN 50550.
• V-CHECK precablato: sì.
• Protezione contro sovratensioni transitorie: sì.
• Modello del DPS: CS21-15/230.
• Configurazione interna del CS21: 1+1.
• Numero di poli del CS21: 2.
• Classificazione EN del CS21: Tipo 2.
• Classificazione IEC del CS21: Classe II.
• Configurazioni di rete: TT e TNS.
• Modi di protezione: L-N / N-PE.
• Imax: 15 kA, onda 8/20 µs.
• In: 5 kA, onda 8/20 µs.
• Uc L-N: 275 V CA.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Capacità di cortocircuito Isccr del CS21: 10 kA.
• Fusibile a monte massimo del CS21: 63 A gG.
• Disconnessione termica dinamica: sì.
• Indicatore visivo del CS21: LED.
• Segnalazione remota: no.
• Moduli del V-CHECK: 3.
• Moduli del CS21: 1.
• Ingombro totale approssimativo: 4 moduli DIN.
• Montaggio: guida DIN.
• Conduttore rigido ammesso dal CS21: 6-35 mm².
• Conduttore flessibile ammesso dal CS21: 6-25 mm².
• Temperatura di esercizio del CS21: -40 a +85 °C.
• Umidità relativa del CS21: 5-95%.
• Materiale isolante del CS21: policarbonato.
• Infiammabilità del CS21: UL94 V-0.
• Norme principali: UNE-EN 50550 e IEC/EN 61643-11.
• EAN del комплект: 8435297857129.

Protezione completa per quadri monofase da 25 A

Il Cirprotec 77706395C combina in un unico insieme un IGA curva C da 25 A, protezione contro le sovratensioni permanenti e uno scaricatore Tipo 2 con Imax di 15 kA. In questo modo, consente di coprire diversi rischi elettrici con una soluzione modulare particolarmente indicata per quadri monofase.

Il V-CHECK precablato semplifica il montaggio della protezione permanente, mentre il compatto CS21 aggiunge protezione transitoria occupando solo un modulo DIN. Il risultato è una soluzione di circa 4 moduli per abitazioni, locali e altri impianti compatibili.

Importante: anche se il titolo fornito menziona solo la protezione contro le sovratensioni permanenti e l’IGA da 25 A, il riferimento completo 77706395C viene commercializzato come insieme con il protettore transitorio CS21 da 15 kA. L’installazione deve essere eseguita seguendo lo schema Cirprotec e da personale qualificato.
