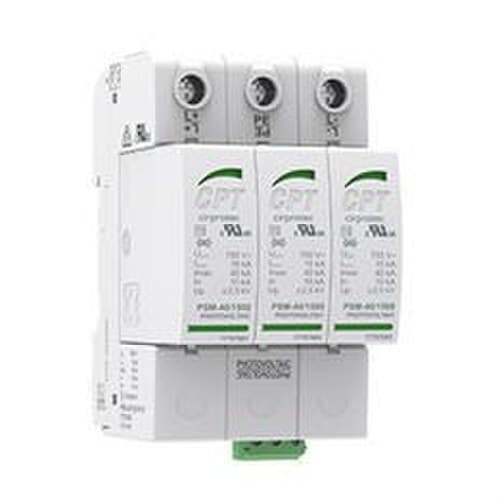

Protettore contro le sovratensioni transitorie PSM3-40/600 PV 3 moduli estraibile

Il dispositivo di protezione contro le sovratensioni transitorie Cirprotec PSM3-40/600 PV, riferimento 77707850, è un dispositivo di protezione contro le sovratensioni di Tipo 2 sviluppato specificamente per impianti fotovoltaici in corrente continua. Presenta configurazione YPV con collegamento L+, L- e PE, tensione massima di esercizio continuo Ucpv di 660 V DC e un’elevata capacità di scarica fino a 40 kA, offrendo protezione per le apparecchiature collegate sul lato DC dell’impianto solare.

Il suo design estraibile a 3 moduli per guida DIN consente di sostituire singolarmente le cartucce di protezione quando raggiungono la fine della loro vita utile, senza dover sostituire l’intera base. Dispone di indicatore visivo di stato, disconnessione termica dinamica e chassis reversibile per facilitare l’ingresso del cablaggio dalla parte superiore o inferiore del quadro.

Protezione Tipo 2 per impianti fotovoltaici

Il Cirprotec PSM3-40/600 PV è classificato come dispositivo di protezione contro le sovratensioni transitorie PV Tipo 2 secondo EN e Classe II secondo IEC. È progettato specificamente per circuiti fotovoltaici in corrente continua e soddisfa la norma IEC/EN 61643-31.

La sua funzione è limitare i picchi di tensione transitori che possono comparire nei conduttori in corrente continua a causa di effetti indiretti di scariche atmosferiche o di manovre e perturbazioni elettriche, riducendo la tensione che raggiunge inverter e altre apparecchiature collegate.

Ucpv di 660 V DC

Sebbene la denominazione commerciale del modello sia PSM3-40/600 PV, la tensione massima di esercizio continuo Ucpv specificata da Cirprotec secondo IEC è di 660 V DC.

Questo valore deve essere considerato nel dimensionamento della protezione dell’impianto fotovoltaico. La tensione massima del generatore solare deve essere compatibile con la Ucpv del dispositivo di protezione in tutte le condizioni previste di funzionamento, inclusa la tensione a circuito aperto a bassa temperatura.

Imax di 40 kA e In di 20 kA

Il dispositivo offre una corrente massima di scarica Imax di 40 kA con forma d’onda 8/20 µs e una corrente nominale di scarica In di 20 kA, anch’essa con onda 8/20 µs.

• Corrente massima di scarica Imax: 40 kA, onda 8/20 µs.
• Corrente nominale di scarica In: 20 kA, onda 8/20 µs.
• Tipo di protezione: PV Tipo 2 / Classe II.

Queste caratteristiche consentono al PSM3-40/600 PV di sopportare e deviare successivi impulsi transitori entro le condizioni stabilite dalla normativa e da Cirprotec.

Livello di protezione Up ≤2,6 kV

Il livello di protezione in tensione Up dichiarato da Cirprotec è ≤2,6 kV alla corrente nominale di scarica, sia tra L+ e L- sia tra linea e terra.

Il valore Up rappresenta la tensione residua presente durante l’intervento del dispositivo nelle condizioni di prova. La sua corretta coordinazione con la tensione sopportata da inverter e altri apparecchi è fondamentale per ottenere una protezione efficace.

Configurazione YPV a 3 poli

Il PSM3-40/600 PV presenta una configurazione interna +, -, PE e utilizza tre elementi di protezione. Le modalità protette sono:

• L+ / PE.
• L- / PE.
• L+ / L-.

Questa configurazione YPV è specificamente concepita per la protezione delle linee fotovoltaiche in corrente continua.

Resistenza al cortocircuito Iscpv di 10 kA

Cirprotec specifica una resistenza al cortocircuito Iscpv di 10 kA. Per la gamma PSM YPV, il produttore indica che non è necessario un fusibile a monte aggiuntivo nel circuito fotovoltaico entro le condizioni specificate per il dispositivo.

La coordinazione definitiva deve essere effettuata tenendo conto della corrente di cortocircuito disponibile, delle protezioni dello string o del generatore, dell’inverter e delle condizioni specifiche dell’impianto.

Disconnessione termica dinamica

Il dispositivo incorpora un sistema di disconnessione termica dinamica ottimizzato per tensioni continue. Quando l’elemento di protezione raggiunge una condizione di fine vita o di funzionamento anomalo, il sistema lo disconnette lasciando il circuito di protezione aperto.

Questa funzione è progettata per aumentare la sicurezza del dispositivo durante la sua vita utile e facilitare l’identificazione della necessità di sostituzione della cartuccia.

Indicatore visivo di stato

Il riferimento 77707850 dispone di indicazione visiva per verificare rapidamente lo stato delle cartucce:

• Verde: dispositivo operativo.
• Non verde: cartuccia a fine vita e necessità di sostituzione.

Questo riferimento standard non include il contatto di segnalazione remota. Per questa funzione, Cirprotec dispone della variante PSM3-40/600 PV IR, riferimento 77707851.

Formato estraibile con cartucce sostituibili

Il design estraibile consente di rimuovere e sostituire le cartucce di protezione senza sostituire la base completa installata sulla guida DIN. Questa caratteristica facilita le operazioni di manutenzione e riduce i tempi di intervento nei quadri fotovoltaici.

Le cartucce sono codificate meccanicamente per aiutare a evitare l’installazione di un ricambio errato. Per la variante da 600 V, Cirprotec identifica la cartuccia di linea PSM-40/600 PV con il riferimento 77707656.

Chassis reversibile

La base del dispositivo dispone di uno chassis reversibile che consente di adattare l’ingresso del cablaggio dalla parte superiore o inferiore. Questa caratteristica offre flessibilità durante il montaggio e facilita l’organizzazione del cablaggio all’interno del quadro elettrico.

Tempo di risposta ≤25 ns

Il tempo di risposta specificato da Cirprotec è ≤25 ns, consentendo al dispositivo di reagire a impulsi di sovratensione estremamente rapidi, caratteristici delle perturbazioni transitorie.

3 moduli per guida DIN

Il PSM3-40/600 PV è progettato per il montaggio su guida DIN e occupa 3 moduli. Le sue dimensioni approssimative sono 54 mm di larghezza, 90 mm di altezza e 70 mm di profondità.

Il formato modulare ne facilita l’installazione nei quadri di protezione DC di sistemi fotovoltaici insieme a sezionatori, fusibili e altri elementi di protezione.

Morsetti fino a 35 mm²

I terminali del dispositivo ammettono le seguenti sezioni di collegamento:

• Conduttore rigido: 6-35 mm².
• Conduttore flessibile: 6-25 mm².
• Coppia di serraggio: 3 Nm.

La sezione effettiva dei conduttori deve essere determinata in base al progetto dell’impianto e alle istruzioni di montaggio del produttore.

Protezione IP20

Il dispositivo presenta grado di protezione IP20 ed è destinato al montaggio all’interno di quadri elettrici o involucri adeguati che forniscano il grado di protezione richiesto per il luogo di installazione.

Ampio intervallo di temperatura

Il PSM3-40/600 PV è specificato per funzionare in un intervallo di temperatura da -40 a +85 °C e con un’umidità relativa compresa tra il 5 e il 95%.

Il materiale isolante utilizzato è PA66 CT1 e presenta classificazione di infiammabilità UL94 V-0.

Peso compatto

La versione PSM3-40/600 PV ha un peso netto approssimativo di 0,291 kg, facilitandone il montaggio in quadri di distribuzione e protezione fotovoltaica.

Applicazioni del Cirprotec PSM3-40/600 PV

• Impianti solari fotovoltaici.
• Quadri di protezione DC.
• Protezione del lato in corrente continua degli inverter fotovoltaici.
• Impianti di autoconsumo.
• Coperture solari commerciali e industriali.
• Impianti fotovoltaici compatibili con la sua tensione Ucpv.
• Sistemi in cui sia richiesto un dispositivo di protezione PV Tipo 2 da 40 kA.

Caratteristiche tecniche del Cirprotec 77707850

• Marca: Cirprotec.
• Riferimento: 77707850.
• Modello: PSM3-40/600 PV.
• Famiglia: PSM YPV.
• Applicazione: impianti fotovoltaici DC.
• Tipo: dispositivo di protezione contro le sovratensioni transitorie.
• Classificazione IEC: Classe II.
• Classificazione EN: PV Tipo 2.
• Configurazione di rete: YPV.
• Configurazione interna: +, -, PE.
• Modalità di protezione: L+/PE, L-/PE e L+/L-.
• Tensione massima di esercizio continuo Ucpv: 660 V DC.
• Corrente nominale di scarica In: 20 kA, onda 8/20 µs.
• Corrente massima di scarica Imax: 40 kA, onda 8/20 µs.
• Livello di protezione Up L+/L-: ≤2,6 kV.
• Livello di protezione Up linea/PE: ≤2,6 kV.
• Resistenza al cortocircuito Iscpv: 10 kA.
• Tempo di risposta: ≤25 ns.
• Disconnessione termica dinamica: sì.
• Modalità di disconnessione termica: circuito aperto.
• Formato: estraibile.
• Cartucce sostituibili: sì.
• Indicatore di stato: visivo.
• Indicazione: verde OK / non verde sostituire.
• Indicazione remota: no in questo riferimento.
• Chassis reversibile: sì.
• Numero di moduli DIN: 3.
• Montaggio: guida DIN.
• Larghezza: circa 54 mm.
• Altezza: circa 90 mm.
• Profondità: circa 70 mm.
• Grado di protezione: IP20.
• Materiale isolante: PA66 CT1.
• Infiammabilità: UL94 V-0.
• Conduttore rigido: 6-35 mm².
• Conduttore flessibile: 6-25 mm².
• Coppia di serraggio: 3 Nm.
• Temperatura di esercizio: -40 a +85 °C.
• Umidità relativa: 5-95%.
• Peso netto: 0,291 kg.
• Cartuccia di ricambio per la versione 600: PSM-40/600 PV, riferimento 77707656.
• Norma: IEC/EN 61643-31.
• Certificazione aggiuntiva: UL 1449 5ª edizione.

Protezione Tipo 2 ad alte prestazioni per fotovoltaico

Il Cirprotec PSM3-40/600 PV combina una Ucpv di 660 V DC con una capacità massima di scarica di 40 kA, In di 20 kA e un livello di protezione Up ≤2,6 kV. Queste prestazioni sono specificamente orientate a proteggere il lato DC degli impianti fotovoltaici contro le sovratensioni transitorie.

Il suo design estraibile, le cartucce sostituibili e codificate, l’indicatore visivo di stato e lo chassis reversibile semplificano sia l’installazione iniziale sia le successive operazioni di manutenzione. Il tutto in un formato compatto da 3 moduli DIN.

Importante: il riferimento 77707850 dispone di indicazione visiva, ma non include il contatto di segnalazione remota. La versione equivalente con indicazione remota è la 77707851. La selezione della Ucpv deve essere effettuata considerando la tensione massima a circuito aperto del generatore fotovoltaico nelle condizioni di funzionamento più sfavorevoli.
