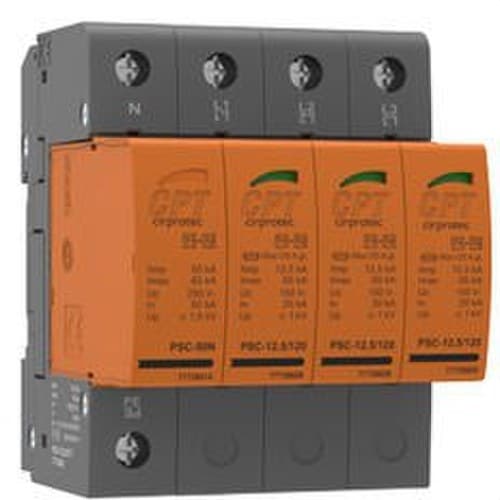

Protettore contro le sovratensioni transitorie PSC4-12,5/400TT 3P+N 12,5kA 4 moduli staccabile

Il Cirprotec PSC4-12,5/400 TT, riferimento 77738405, è un dispositivo di protezione contro le sovratensioni transitorie Tipo 1+2 progettato per impianti elettrici trifase 3P+N da 230/400 V. La sua configurazione 3+1 consente di proteggere le fasi rispetto al neutro e il neutro rispetto a terra, offrendo protezione contro le sovratensioni originate da scariche atmosferiche e manovre nella rete elettrica.

Questo dispositivo della gamma PSC 12,5 di Cirprotec combina le funzioni di un dispositivo Tipo 1 e Tipo 2 in un unico apparecchio. Supporta una corrente impulsiva di fulmine Iimp di 12,5 kA per polo L-N con onda 10/350 µs e di 50 kA tra N-PE, insieme a una corrente nominale di scarica In di 20 kA tra L-N. Il formato estraibile facilita la manutenzione e la sostituzione delle cartucce senza dover sostituire la base installata.

Caratteristiche principali del Cirprotec PSC4-12,5/400 TT

• Dispositivo di protezione contro le sovratensioni transitorie Tipo 1+2 secondo EN 61643-11.
• Classificazione Classe I+II secondo IEC 61643-11.
• Riferimento del produttore: 77738405.
• Modello: PSC4-12,5/400 TT.
• Configurazione interna: 3+1.
• 4 poli per impianti trifase 3P+N.
• Tensione nominale: 230/400 V AC, 50-60 Hz.
• Tensione massima di esercizio continuo Uc L-N: 275 V AC.
• Tensione massima di esercizio continuo Uc N-PE: 255 V AC.
• Corrente impulsiva Iimp L-N, onda 10/350 µs: 12,5 kA.
• Corrente impulsiva Iimp N-PE, onda 10/350 µs: 50 kA.
• Corrente nominale di scarica In L-N, onda 8/20 µs: 20 kA.
• Corrente nominale di scarica In N-PE, onda 8/20 µs: 50 kA.
• Corrente massima di scarica Imax: 65 kA.
• Livello di protezione Up L-N: ≤1,3 kV.
• Livello di protezione Up N-PE: ≤1,5 kV.
• Formato estraibile con cartucce sostituibili.
• Montaggio su guida DIN.
• Larghezza: 4 moduli DIN.
• Compatibile con configurazioni di rete TT e TNS.
• Modi di protezione L-N / N-PE.
• Indicatore visivo di stato.
• Grado di protezione IP20.

Protezione Tipo 1+2 contro le sovratensioni transitorie

Il PSC4-12,5/400 TT è progettato per limitare sovratensioni transitorie di elevata energia che possono propagarsi attraverso un impianto elettrico. Integrando la protezione Tipo 1+2, può affrontare sia correnti associate a impulsi di fulmine sia sovratensioni indotte o provocate da operazioni di commutazione nella rete.

La sua capacità di corrente impulsiva raggiunge i 12,5 kA tra fase e neutro con forma d’onda 10/350 µs, mentre tra neutro e terra raggiunge 50 kA. Per impulsi con forma d’onda 8/20 µs offre una corrente nominale di scarica di 20 kA tra fase e neutro e una corrente massima di scarica di 65 kA.

Configurazione 3+1 per impianti trifase

Il dispositivo dispone di una configurazione interna 3+1, con tre elementi di protezione tra le fasi e il neutro e un elemento aggiuntivo tra neutro e terra. Questa architettura è particolarmente adatta agli impianti trifase con neutro e ne consente l’utilizzo in configurazioni di rete TT e TNS.

La tensione nominale di esercizio del modello 77738405 è di 230 V tra fase e neutro e 400 V tra le fasi, con frequenza di rete 50-60 Hz.

Livello di protezione e capacità di scarica

Parametro Valore Classificazione EN Tipo 1+2 Classificazione IEC Classe I+II Tensione nominale Un 230/400 V AC Frequenza 50-60 Hz Tensione massima continua Uc L-N 275 V AC Tensione massima continua Uc N-PE 255 V AC Corrente impulsiva Iimp L-N (10/350 µs) 12,5 kA Corrente impulsiva Iimp N-PE (10/350 µs) 50 kA Corrente nominale di scarica In L-N (8/20 µs) 20 kA Corrente nominale di scarica In N-PE (8/20 µs) 50 kA Corrente massima di scarica Imax L-N 65 kA Corrente massima di scarica Imax N-PE 65 kA Livello di protezione Up L-N ≤1,3 kV Livello di protezione Up N-PE ≤1,5 kV

Sicurezza e comportamento elettrico

Il dispositivo incorpora una disconnessione termica dinamica e funziona in modalità circuito aperto in caso di intervento della protezione termica. La sua capacità di sopportare cortocircuiti Isccr è di 25 kA e ammette un fusibile di backup massimo di 200 A gG, in conformità alle specifiche indicate da Cirprotec.

Il tempo di risposta è fino a 25 ns tra fase e neutro e fino a 100 ns tra neutro e terra. Questa rapida azione consente di limitare il valore delle sovratensioni che raggiungono le apparecchiature collegate a valle.

Formato estraibile e manutenzione

Il PSC4-12,5/400 TT dispone di cartucce estraibili, una soluzione che semplifica le operazioni di manutenzione. Nel caso in cui uno dei moduli raggiunga la fine della propria vita utile, è possibile sostituire la cartuccia corrispondente senza smontare completamente il dispositivo né modificare il cablaggio della base.

Il sistema di segnalazione visiva consente di verificare rapidamente lo stato del dispositivo: l’indicatore verde segnala un funzionamento corretto, mentre la perdita dell’indicazione verde informa della necessità di sostituire la cartuccia corrispondente.

Specifiche meccaniche

Caratteristica Valore Numero di poli 4 Configurazione interna 3+1 Numero di moduli DIN 4 Formato Estraibile Configurazione di rete TT, TNS Modi di protezione L-N / N-PE Grado di protezione IP20 Materiale isolante PA66 CT1 Classe di infiammabilità UL94 V-0 Sezione del conduttore rigido 6 a 35 mm² Sezione del conduttore flessibile 6 a 25 mm² Coppia di serraggio 3 Nm Intervallo di temperatura -40 a 85 °C Intervallo di umidità 5 a 95 % Dimensioni approssimative 90 x 72 x 76 mm Peso netto 0,618 kg

Installazione e applicazioni

Il dispositivo è predisposto per il montaggio su guida DIN e occupa quattro moduli nel quadro elettrico. La connessione Biconnect della gamma PSC consente di effettuare il collegamento tramite cavo e morsetto oppure tramite pettine di connessione, facilitandone l’integrazione in diverse configurazioni di quadro.

Per le sue prestazioni, il Cirprotec PSC4-12,5/400 TT è adatto alla protezione di impianti elettrici trifase in edifici, industria, telecomunicazioni, trattamento delle acque, infrastrutture di ricarica per veicoli elettrici e altre applicazioni in cui sia necessario limitare sovratensioni transitorie di elevata energia.

Normativa

Il Cirprotec PSC4-12,5/400 TT è conforme alle norme IEC 61643-11 e EN 61643-11 per i dispositivi di protezione contro le sovratensioni collegati a reti elettriche a bassa tensione.

Grazie alla sua elevata capacità di scarica, alla protezione combinata Tipo 1+2, alla configurazione trifase 3P+N e alla costruzione con cartucce estraibili, il Cirprotec PSC4-12,5/400 TT offre una soluzione robusta e pratica per proteggere impianti e apparecchiature elettriche contro le sovratensioni transitorie.
