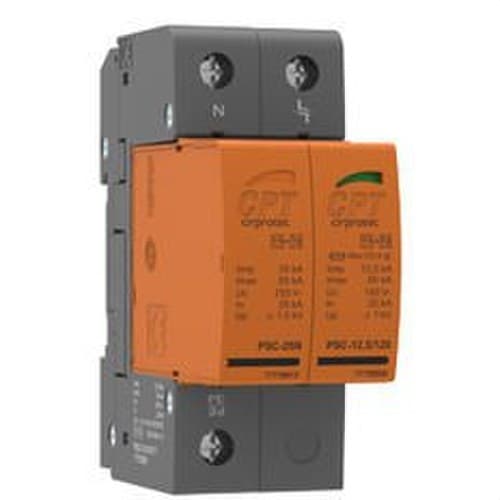

Protettore contro le sovratensioni transitorie PSC2-230-TT 1P+N 12,5kA 2 moduli estraibili

Il limitatore di sovratensioni transitorie Cirprotec PSC2-12,5/230 TT, riferimento 77738205, è un dispositivo combinato Tipo 1+2 progettato per proteggere gli impianti elettrici monofase contro le sovratensioni transitorie provocate da scariche atmosferiche e manovre sulla rete. Presenta una configurazione interna 1+1 per fase, neutro e terra, una corrente impulsiva Iimp di 12,5 kA tra L-N e un formato estraibile di soli 2 moduli per guida DIN.

È specificamente identificato da Cirprotec per reti TT da 230 V e combina nello stesso dispositivo le funzioni di un limitatore Tipo 1 e Tipo 2. Offre una corrente nominale di scarica In di 20 kA tra L-N, corrente massima di scarica Imax di 65 kA e un livello di protezione Up ≤1,3 kV tra fase e neutro, fornendo una soluzione ad alte prestazioni per quadri elettrici residenziali, terziari e industriali.

Limitatore combinato Tipo 1+2

Il Cirprotec PSC2-12,5/230 TT è classificato come Classe I+II secondo IEC e Tipo 1+2 secondo EN. Questa doppia classificazione consente di intervenire sia contro le correnti impulsive associate agli effetti del fulmine sia contro le sovratensioni transitorie di minore energia indotte o generate dalle manovre della rete.

Integrando entrambe le funzioni in un unico dispositivo si semplifica il coordinamento della protezione contro le sovratensioni all’interno del quadro elettrico.

Corrente impulsiva Iimp di 12,5 kA

Il valore di 12,5 kA incluso nella denominazione commerciale corrisponde alla corrente impulsiva di scarica Iimp tra L-N, testata con forma d’onda 10/350 µs caratteristica dei limitatori Tipo 1.

• Iimp L-N, onda 10/350 µs: 12,5 kA.
• Iimp N-PE, onda 10/350 µs: 25 kA.

Pertanto, i 12,5 kA non devono essere confusi con la corrente massima di scarica Imax del limitatore.

Imax di 65 kA e In fino a 25 kA

Come limitatore Tipo 2, il PSC2-12,5/230 TT presenta elevate capacità di scarica con forma d’onda 8/20 µs:

• Corrente nominale di scarica In L-N: 20 kA.
• Corrente nominale di scarica In N-PE: 25 kA.
• Corrente massima di scarica Imax L-N: 65 kA.
• Corrente massima di scarica Imax N-PE: 65 kA.

Queste prestazioni consentono al dispositivo di affrontare impulsi transitori successivi entro le condizioni stabilite dalle norme IEC/EN 61643-11.

Configurazione 1+1 per impianti monofase

Anche se commercialmente può essere descritto come un limitatore 1P+N, Cirprotec definisce tecnicamente la sua architettura come configurazione interna 1+1 a 2 poli.

I modi di protezione sono:

• L-N: protezione tra fase e neutro.
• N-PE: protezione tra neutro e conduttore di protezione.

Questa configurazione è particolarmente adatta agli schemi TT, come indica la stessa denominazione PSC2-12,5/230 TT di questo riferimento.

Tensione nominale di 230 V

Il limitatore è progettato per una tensione nominale di 230 V CA a 50-60 Hz. La tensione massima di esercizio continuo Uc varia in base al modo di protezione:

• Uc L-N: 275 V CA.
• Uc N-PE: 255 V CA.

Questi valori determinano la tensione che il dispositivo può sopportare in modo continuativo senza avviare la propria azione di protezione.

Livello di protezione Up ridotto

Cirprotec specifica i seguenti livelli di protezione in tensione alla corrente nominale di scarica:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Il livello Up rappresenta la tensione residua che compare durante l’intervento del limitatore ed è fondamentale per coordinare il dispositivo con la tensione sopportata dalle apparecchiature installate a valle.

Capacità di cortocircuito Isccr di 25 kA

Il PSC2-12,5/230 TT dispone di una capacità di cortocircuito Isccr di 25 kA. Cirprotec stabilisce inoltre un fusibile di backup massimo di 200 A tipo gG.

La protezione di riserva e il suo coordinamento devono essere selezionati in base alle caratteristiche reali del quadro e alle istruzioni del produttore.

Corrente di follow Ifi di 100 A

La corrente di follow Ifi specificata da Cirprotec è di 100 A. Questo parametro è legato alla capacità del limitatore di interrompere la corrente di rete che può continuare a circolare dopo l’intervento dell’elemento di protezione.

Risposta rapida contro le sovratensioni

Il limitatore presenta tempi di risposta molto ridotti:

• Tempo di risposta L-N: ≤25 ns.
• Tempo di risposta N-PE: ≤100 ns.

Questa rapida azione consente di limitare impulsi di durata molto breve prima che si propaghino verso i ricevitori elettrici ed elettronici dell’impianto.

Disconnessione termica dinamica

Il PSC2 incorpora la disconnessione termica dinamica. Quando un elemento di protezione raggiunge una condizione di fine vita o una situazione anomala, il meccanismo interno effettua la disconnessione in modalità circuito aperto.

Questo sistema contribuisce a mantenere la sicurezza del dispositivo לאורך la sua vita utile.

Formato estraibile con cartucce sostituibili

Uno dei vantaggi del PSC2-12,5/230 TT è il suo design estraibile. Le cartucce di protezione possono essere rimosse dalla base e sostituite quando raggiungono la fine della loro vita utile senza dover smontare o sostituire l’intero dispositivo.

Cirprotec utilizza inoltre cartucce polarizzate meccanicamente in base alla tensione di rete, aiutando a evitare l’inserimento di un riferimento errato durante le operazioni di manutenzione.

Indicatore visivo dello stato

Il dispositivo incorpora una segnalazione visiva per facilitare l’ispezione dello stato delle cartucce:

• Verde: limitatore operativo.
• Non verde: cartuccia esaurita e da sostituire.

Il riferimento 77738205 corrisponde alla versione standard senza contatto di segnalazione remota. La variante equivalente dotata di segnalazione remota è il riferimento 77738206.

Cartucce di ricambio

Cirprotec dispone di cartucce sostituibili specifiche per facilitare la manutenzione del limitatore:

• Cartuccia di linea per 230 V: PSC-12,5/230, riferimento 77738601.
• Cartuccia di neutro: PSC-25N, riferimento 77738613.

La sostituzione individuale consente di conservare la base e il cablaggio esistente quando solo uno degli elementi di protezione ha raggiunto la fine della propria vita utile.

Telaio reversibile e connessione Biconnect

La gamma PSC 12,5 incorpora un telaio reversibile per offrire flessibilità nel cablaggio del quadro. Cirprotec utilizza anche il proprio sistema di connessione Biconnect, progettato per facilitare il collegamento tramite cavo e morsetto o pettine di connessione.

2 moduli per guida DIN

Il PSC2-12,5/230 TT occupa solo 2 moduli ed è progettato per il montaggio su guida DIN. Le sue dimensioni sono approssimativamente 36 mm di larghezza, 90 mm di altezza e 76 mm di profondità.

Il formato compatto facilita l’integrazione della protezione Tipo 1+2 in quadri dove lo spazio disponibile è limitato.

Morsetti per conduttori fino a 35 mm²

Cirprotec specifica le seguenti capacità di collegamento:

• Conduttore rigido: da 6 a 35 mm².
• Conduttore flessibile: da 6 a 25 mm².
• Coppia di serraggio: 3 Nm.

La sezione definitiva deve essere selezionata in base alle caratteristiche dell’impianto e alle istruzioni di montaggio.

Protezione IP20

Il dispositivo presenta grado di protezione IP20 ed è concepito per essere installato all’interno di quadri elettrici o involucri che forniscano la protezione richiesta per il luogo di installazione.

Ampio intervallo di temperatura

Il limitatore può funzionare tra -40 e +85 °C e ammette un’umidità relativa dal 5 al 95%, offrendo un ampio margine ambientale per impianti elettrici professionali.

Il suo materiale isolante è PA66 CT1 e presenta classificazione di infiammabilità UL94 V-0.

Applicazioni del Cirprotec PSC2-12,5/230 TT

• Quadri elettrici monofase.
• Impianti con schema TT.
• Abitazioni ed edifici residenziali.
• Edifici commerciali e terziari.
• Impianti industriali.
• Telecomunicazioni.
• Infrastrutture di ricarica per veicoli elettrici.
• Impianti fotovoltaici sul lato AC quando la configurazione è compatibile.
• Impianti in cui sia richiesta una protezione coordinata Tipo 1+2.
• Protezione di apparecchiature elettriche ed elettroniche contro le sovratensioni transitorie.

Caratteristiche tecniche del Cirprotec 77738205

• Marca: Cirprotec.
• Riferimento: 77738205.
• Modello: PSC2-12,5/230 TT.
• Famiglia: PSC 12,5 1+1.
• Tipo: limitatore contro le sovratensioni transitorie.
• Classificazione IEC: Classe I+II.
• Classificazione EN: Tipo 1+2.
• Applicazione: rete elettrica AC.
• Configurazione commerciale: monofase 1P+N.
• Configurazione interna: 1+1.
• Numero di poli: 2.
• Schema di rete: TT.
• Modi di protezione: L-N / N-PE.
• Tensione nominale Un: 230 V CA.
• Frequenza: 50-60 Hz.
• Uc L-N: 275 V CA.
• Uc N-PE: 255 V CA.
• Iimp L-N, onda 10/350 µs: 12,5 kA.
• Iimp N-PE, onda 10/350 µs: 25 kA.
• In L-N, onda 8/20 µs: 20 kA.
• In N-PE, onda 8/20 µs: 25 kA.
• Imax L-N, onda 8/20 µs: 65 kA.
• Imax N-PE, onda 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Capacità di cortocircuito Isccr: 25 kA.
• Fusibile di backup massimo: 200 A gG.
• Corrente di follow Ifi: 100 A.
• Tempo di risposta L-N: ≤25 ns.
• Tempo di risposta N-PE: ≤100 ns.
• Disconnessione termica dinamica: sì.
• Modalità di disconnessione: circuito aperto.
• Formato: estraibile.
• Cartucce sostituibili: sì.
• Indicatore visivo: verde OK / non verde sostituire.
• Segnalazione remota: no.
• Versione con segnalazione remota: 77738206.
• Telaio reversibile: sì.
• Connessione Biconnect: sì.
• Numero di moduli DIN: 2.
• Montaggio: guida DIN.
• Dimensioni approssimative: 36 x 90 x 76 mm.
• Grado di protezione: IP20.
• Materiale isolante: PA66 CT1.
• Infiammabilità: UL94 V-0.
• Conduttore rigido: 6-35 mm².
• Conduttore flessibile: 6-25 mm².
• Coppia di serraggio: 3 Nm.
• Temperatura di funzionamento: -40 a +85 °C.
• Umidità relativa: 5-95%.
• Cartuccia di linea: PSC-12,5/230, riferimento 77738601.
• Cartuccia di neutro: PSC-25N, riferimento 77738613.
• Norme: IEC 61643-11 e EN 61643-11.

Protezione Tipo 1+2 ad alte prestazioni in soli 2 moduli

Il Cirprotec PSC2-12,5/230 TT combina protezione Tipo 1 e Tipo 2 in un dispositivo compatto per reti monofase TT da 230 V. Il suo Iimp di 12,5 kA tra L-N, Imax di 65 kA, In di 20 kA e Up ≤1,3 kV offrono un’elevata capacità di protezione contro diversi tipi di sovratensioni transitorie.

Il design estraibile, le cartucce sostituibili, l’indicazione visiva, il telaio reversibile e la connessione Biconnect semplificano l’installazione e le successive operazioni di manutenzione, mentre la larghezza di soli 2 moduli consente di ottimizzare lo spazio disponibile nel quadro.

Importante: i 12,5 kA indicati nel nome commerciale corrispondono alla corrente impulsiva Iimp con onda 10/350 µs tra L-N, propria della classificazione Tipo 1. La corrente massima di scarica Imax con onda 8/20 µs è di 65 kA. Questo riferimento non incorpora il contatto remoto; per tale funzione corrisponde la versione 77738206.
