Protettore contro le sovratensioni transitorie e permanenti 2P 63A

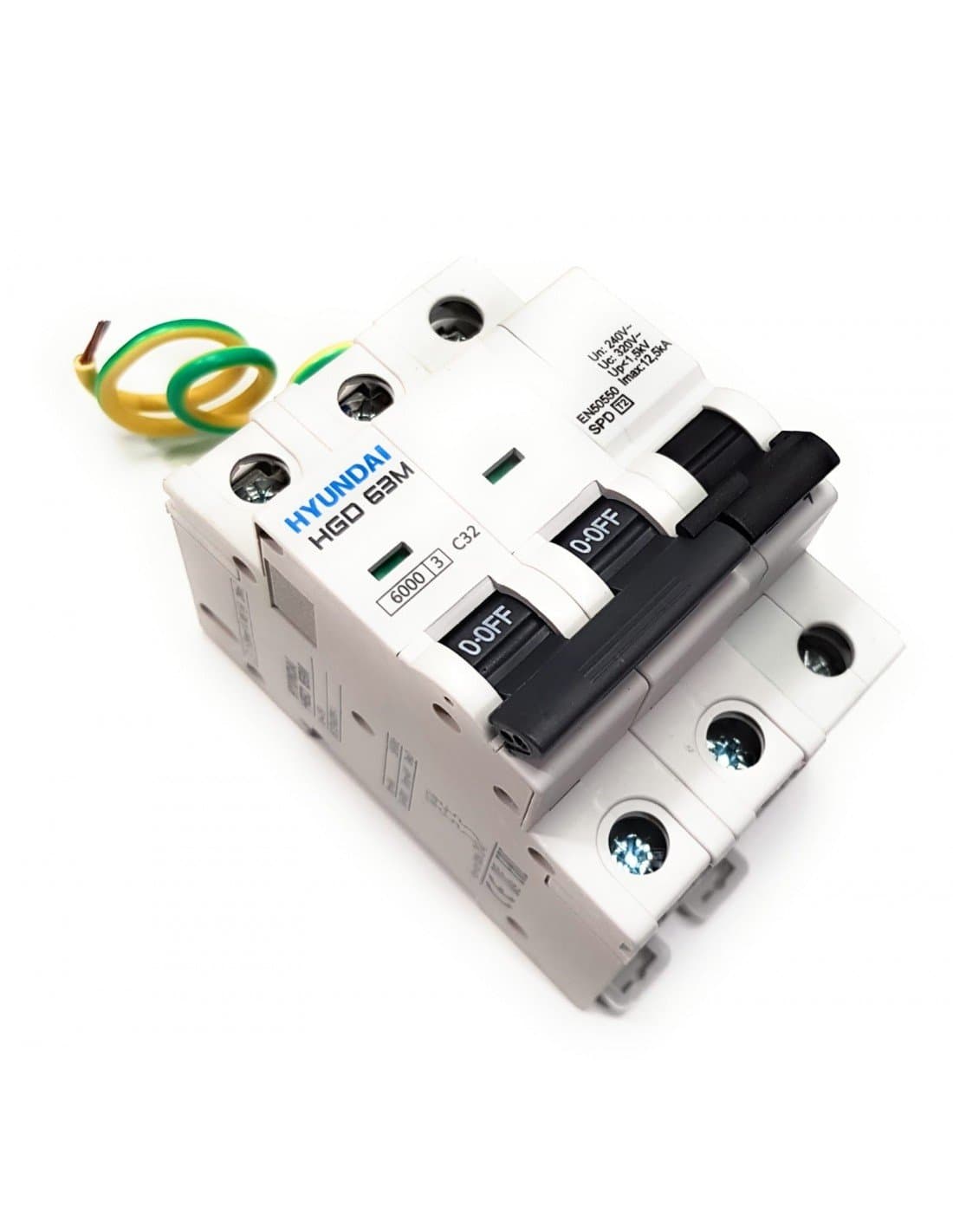

Il protettore contro le sovratensioni Procoel ST-2P63 è un dispositivo combinato per impianti elettrici monofase che protegge contro sovratensioni permanenti e transitorie e incorpora un Interruttore Generale Automatico (IGA) da 63 A. Il suo design integra in un unico insieme la protezione contro aumenti prolungati della tensione di rete, la scarica delle sovratensioni transitorie e la protezione magnetotermica, semplificando il montaggio nel quadro elettrico.

Il riferimento ST-2P63 funziona a 240 V CA, dispone di IGA curva C con potere di interruzione di 6 kA e protezione contro sovratensioni transitorie Classe II. Il suo livello di protezione Up è ≤1,5 kV, con una corrente massima di scarica Imax di 12,5 kA in onda 8/20 µs e una corrente nominale di scarica In di 6 kA. Si installa su guida DIN da 35 mm e occupa 3 moduli.

Protezione combinata contro sovratensioni permanenti e transitorie

Il Procoel ST-2P63 riunisce due sistemi di protezione contro anomalie di tensione che possono interessare le apparecchiature collegate a un impianto elettrico.

• Sovratensioni permanenti: controlla in modo continuo la tensione di rete e provoca l’apertura dell’IGA quando rileva un aumento mantenuto oltre la soglia stabilita.
• Sovratensioni transitorie: limita picchi di tensione di brevissima durata che possono originarsi da fenomeni atmosferici o manovre e commutazioni nella rete elettrica.

Questa combinazione consente di proteggere in un unico dispositivo i ricevitori elettrici ed elettronici collegati a valle contro diversi tipi di sovratensione.

IGA da 63 A integrato

Il riferimento ST-2P63 incorpora un Interruttore Generale Automatico da 63 A, evitando di dover associare esternamente il modulo di sovratensioni a un IGA indipendente.

Il magnetotermico integrato presenta curva di intervento C e un potere di interruzione di 6 kA. In questo modo, oltre ad agire quando il modulo rileva una sovratensione permanente, l’IGA fornisce la protezione magnetotermica corrispondente contro sovraccarichi e cortocircuiti entro le sue caratteristiche nominali.

Protezione contro sovratensioni transitorie Classe II

Per le sovratensioni transitorie, lo ST-2P63 incorpora un protettore Classe II destinato ai quadri di distribuzione negli impianti a bassa tensione.

I suoi principali parametri di protezione transitoria sono:

• Corrente massima di scarica Imax: 12,5 kA con onda 8/20 µs.
• Corrente nominale di scarica In: 6 kA.
• Livello di protezione Up: ≤1,5 kV.
• Classe: II.

In presenza di una sovratensione transitoria, il modulo devia e limita la perturbazione per ridurre la tensione che raggiunge le apparecchiature elettriche installate a valle.

Protezione contro sovratensioni permanenti

L’apparecchio misura continuamente la tensione dell’impianto. Quando rileva un aumento superiore al limite previsto, agisce sull’IGA integrato e scollega l’alimentazione dell’impianto.

La scheda tecnica attualmente collegata dal produttore stabilisce una tensione di intervento superiore a 265 V CA ±2%. Il tempo di intervento dipende dall’entità della sovratensione in conformità ai requisiti della norma UNE-EN 50550.

Una volta ripristinati i valori normali di tensione, l’apparecchio deve essere riarmato manualmente per alimentare nuovamente l’impianto.

Indicatore visivo dello stato del protettore

Lo ST-2P63 incorpora una finestra di segnalazione che consente di verificare lo stato del modulo di protezione contro le sovratensioni.

• Lampeggio verde lento: apparecchio correttamente collegato e operativo.
• Lampeggio verde rapido: indica un errore di collegamento tra fase e neutro.
• Verde fisso dopo una sovratensione transitoria: il protettore continua a funzionare.
• Indicatore rosso: il modulo di protezione transitoria è diventato inutilizzabile e deve essere sostituito.

Questa segnalazione facilita l’ispezione visiva dello stato del dispositivo durante le operazioni di manutenzione del quadro elettrico.

Per impianti monofase con fase e neutro

Il Procoel ST-2P63 è progettato specificamente per impianti monofase. La fase deve essere collegata al morsetto identificato come L e il neutro al morsetto N, rispettando rigorosamente lo schema indicato dal produttore.

Il produttore specifica espressamente che l’apparecchio non deve essere installato su linee senza neutro né in impianti privi di messa a terra di protezione PE.

La messa a terra è indispensabile

Affinché la protezione contro le sovratensioni transitorie possa funzionare correttamente, l’impianto deve disporre di un adeguato sistema di messa a terra.

Un collegamento PE correttamente eseguito consente di convogliare verso terra l’energia deviata dal protettore durante una sovratensione transitoria. L’installazione deve essere realizzata rispettando le sezioni, le lunghezze dei conduttori e le condizioni stabilite dalla normativa elettrica vigente.

Formato compatto da 3 moduli DIN

Lo ST-2P63 è progettato per il montaggio su guida DIN da 35 mm e occupa 3 moduli da 18 mm. Le sue dimensioni approssimative sono 54 x 90 x 71 mm, facilitando l’integrazione del protettore combinato in quadri elettrici residenziali, commerciali e terziari.

Integrando l’IGA e le protezioni contro le sovratensioni in un unico insieme, consente di ridurre il numero di dispositivi indipendenti necessari nel quadro.

Morsetti per conduttori fino a 25 mm²

I terminali del dispositivo ammettono una sezione massima del conduttore di 25 mm² secondo la scheda tecnica del produttore. La sezione effettivamente utilizzata deve essere dimensionata in funzione dell’intensità prevista, del sistema di installazione e dei requisiti normativi applicabili.

Grado di protezione IP20

L’apparecchio dispone di grado di protezione IP20 ed è progettato per essere montato all’interno di un quadro elettrico o di un involucro che fornisca la protezione necessaria contro contatti, umidità e condizioni ambientali.

Il produttore stabilisce condizioni ambientali di funzionamento di circa -20 a +70 °C e fino all’80% di umidità relativa.

Applicazioni del protettore Procoel ST-2P63

Il protettore combinato ST-2P63 è destinato a quadri elettrici monofase in cui si desidera integrare protezione magnetotermica e protezione contro sovratensioni permanenti e transitorie.

• Quadri elettrici di abitazioni.
• Condomini.
• Locali commerciali.
• Uffici.
• Impianti terziari.
• Piccoli laboratori.
• Impianti con elettrodomestici ed elettronica sensibile.
• Quadri monofase che richiedono un IGA da 63 A.

Caratteristiche tecniche del Procoel ST-2P63

• Marca: Procoel / Hyundai Electric.
• Riferimento: ST-2P63.
• Gamma: HYPRO-ST.
• Tipo: protettore combinato di sovratensioni permanenti e transitorie con IGA.
• Applicazione: impianto monofase.
• Numero di poli: 2.
• Corrente nominale: 63 A.
• IGA integrato: sì.
• Curva dell’IGA: C.
• Potere di interruzione dell’IGA: 6 kA.
• Tensione nominale di lavoro: 240 V CA.
• Frequenza: 50-60 Hz.
• Protezione permanente: sì.
• Tensione di intervento permanente: >265 V CA ±2% secondo la scheda tecnica attuale.
• Riarmo dopo sovratensione permanente: manuale.
• Protezione transitoria: sì.
• Classe di protezione transitoria: Classe II.
• Corrente nominale di scarica In: 6 kA.
• Corrente massima di scarica Imax: 12,5 kA, onda 8/20 µs.
• Livello di protezione Up: ≤1,5 kV.
• Indicatore di stato: sì.
• Sezione massima nei morsetti: 25 mm².
• Montaggio: guida DIN da 35 mm.
• Numero di moduli DIN: 3.
• Dimensioni approssimative: 54 x 90 x 71 mm.
• Grado di protezione: IP20.
• Temperatura ambiente: -20 a +70 °C.
• Umidità relativa massima indicata: 80%.
• Norme indicate: UNE-EN 60898, EN 50550 e IEC/EN 61643-11.
• Neutro necessario: sì.
• Messa a terra PE necessaria: sì.

Protezione integrale per quadri monofase da 63 A

Il Procoel ST-2P63 riunisce in soli 3 moduli DIN un IGA da 63 A e due livelli di protezione contro anomalie di tensione. La protezione permanente scollega l’impianto in caso di aumento mantenuto della tensione, mentre il limitatore Classe II interviene contro sovratensioni transitorie di breve durata.

Il suo livello di protezione Up ≤1,5 kV, la corrente massima di scarica di 12,5 kA e l’IGA curva C integrato consentono di disporre di una soluzione compatta per proteggere quadri monofase di abitazioni, attività commerciali e altre installazioni a bassa tensione.

Importante: il produttore richiede di rispettare il collegamento di fase L e neutro N e specifica che lo ST-2P63 non deve essere installato su linee senza neutro né senza messa a terra PE. L’installazione deve essere eseguita da un professionista qualificato.
